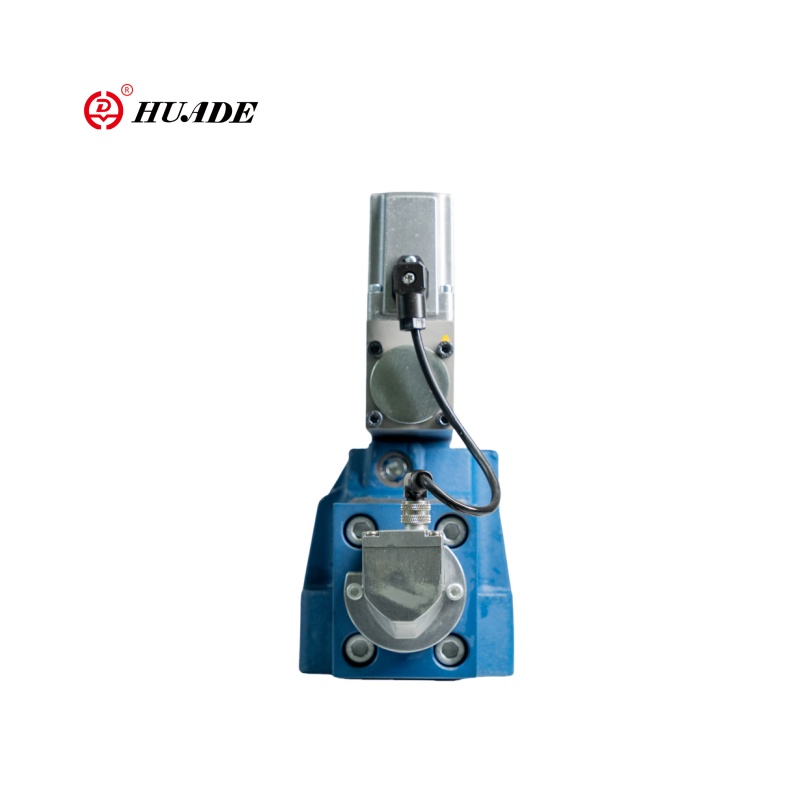

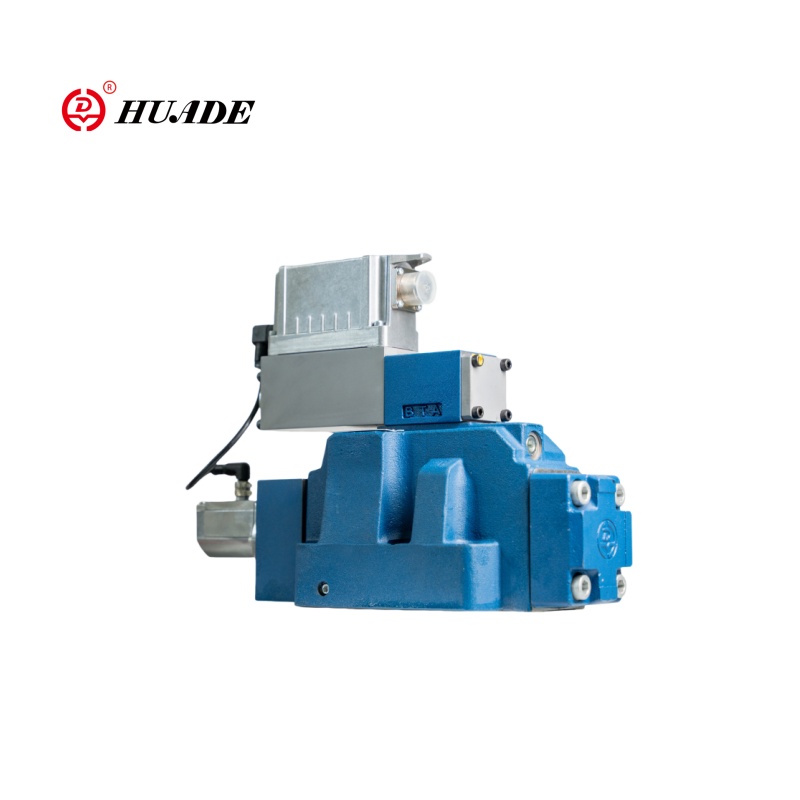

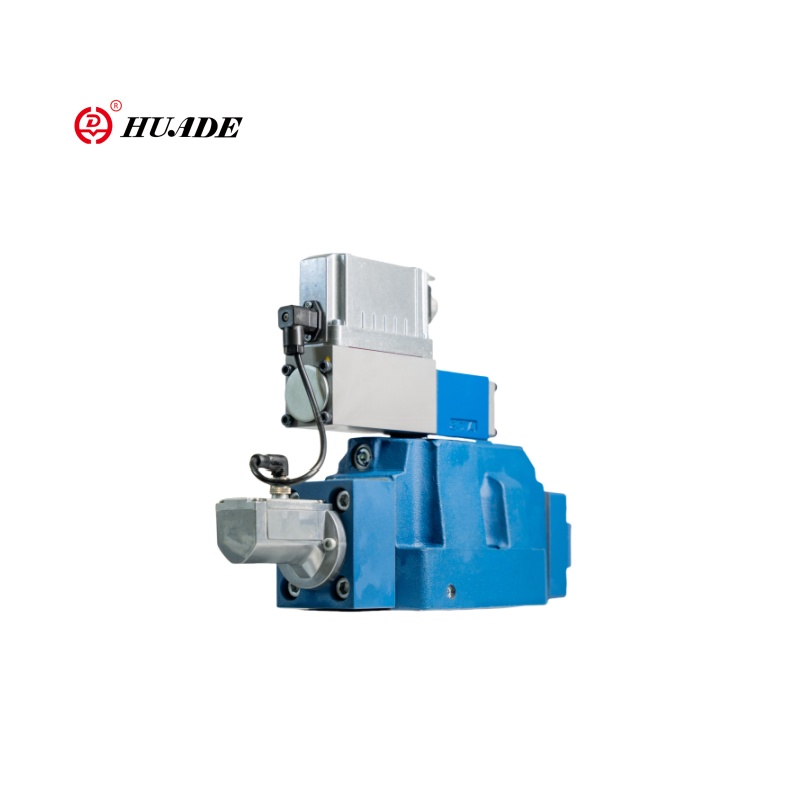

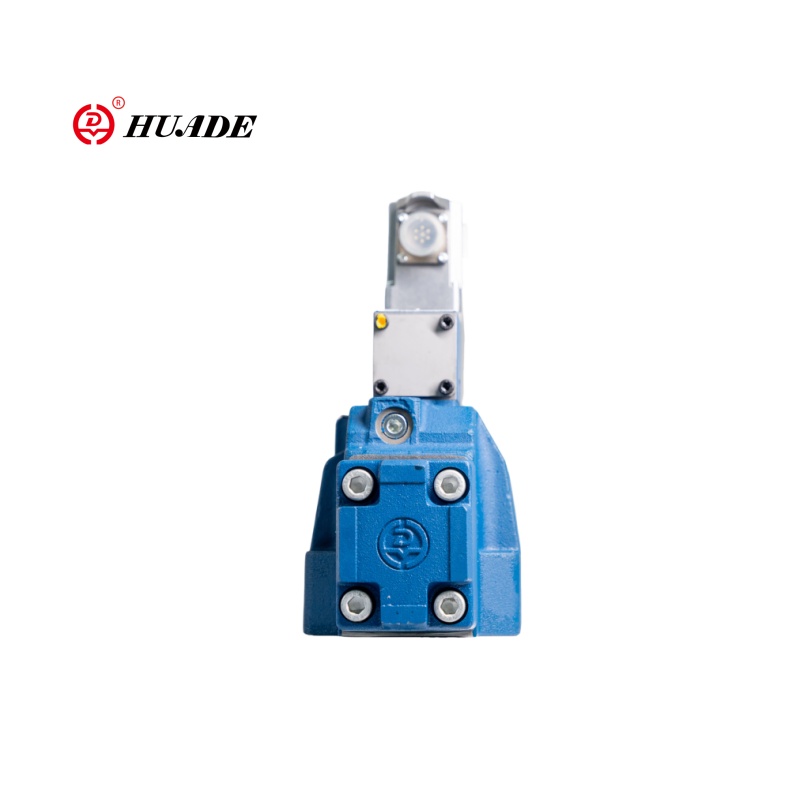

အချိုးကျ directional valve 4wrle-4x

Huade ၏အချိုးကျသော directional valve 4wrle-4x သည် Electro-Hydraulic အချိုးကျအချိုးအစားနှင့်အဆို့ရှင် (ရာထူးတုံ့ပြန်ချက် OBE) နှင့်အတူ။ ထိန်းချုပ်မှုနည်းလမ်းအချိုးကျ solenoid + valve core အနေအထားပိတ်ထားသောကွင်းဆက်ထိန်းချုပ်မှု (LVDT တုံ့ပြန်ချက်) ။ Huade's Valve 4wrle-4x ခန္ဓာကိုယ်ဒီဇိုင်း, တံဆိပ်ခတ်နည်းပညာနှင့် solenoid စွမ်းဆောင်ရည် rexrout အဆင့်နှင့်နီးသည်။ Huade ၏ထုတ်ကုန်စျေးနှုန်းသည်များသောအားဖြင့် 20% -30% သည်သိသိသာသာကုန်ကျစရိတ်စွမ်းဆောင်ရည်နှင့်အတူ Rexroth ထက်နိမ့်ကျသည်။ ထောက်ပံ့ရေးကွင်းဆက်ကိုဒေသတွင်းတွင်ဖော်ပြထားသော, ပို့ခြင်းသံသရာသည်တိုတောင်းပြီးနောက်တွင်ရောင်းအားတုံ့ပြန်မှုသည်မြန်ဆန်သည်။

အချိုးကျ directional valve 4wrle-4x ၏ထုတ်ကုန် parameter သည်

ထုတ်ကုန်အင်္ဂါရပ်နှင့်အချိုးကျ directional valve 4wrle-4x ၏လျှောက်လွှာ

အင်္ဂါရပ်များ:

▪ယုံကြည်စိတ်ချရသော - သက်သေပြခြင်းနှင့်ကြံ့ခိုင်သောဒီဇိုင်း

▪အရည်အသွေးမြင့်မားသောအရည်အသွေးမြင့်မားစွာဖြင့်ရှေ့ပြေးထိန်းချုပ်မှုအဆို့ရှင်၏လက်နှင့်လက်

▪လေယာဉ်မှူးထိန်းချုပ်မှု spool သည်ယူနစ်ကိုပိတ်ထားသည့်အခါအဆို့ရှင်ကိုထိန်းချုပ်သည့်အဆို့ရှင်သည် "Safer Safe" အနေအထားတွင်ရှိသည်

▪အဓိကအဆို့ရှင်၏ထိန်းချုပ်မှု spool သည်နွေ ဦး ပေါက်ပေါက်ဗဟိုအနေအထားနှင့် / သို့မဟုတ် offset အနေအထားတွင်ဖြစ်သည်

▪ပြောင်းလွယ်ပြင်လွယ် - အနေအထား, အလျင်နှင့်ဖိအားထိန်းချုပ်မှုအတွက်သင့်တော်သည်

▪တိကျသော - တုံ့ပြန်မှုအလွန်အမင်းတုံ့ပြန်မှုနှင့်သေးငယ်သော hysteresis

လျှောက်လွှာ -

အချိုးကျသည့် directional valve 4wrle-4x သည် dynamraulic ထိန်းချုပ်မှုစနစ်များအတွက်အထူးသဖြင့်မြန်ဆန်သောတုံ့ပြန်မှုနှင့်ပိတ်ထားသောတုံ့ပြန်ချက်များလိုအပ်သည့်အခြေအနေများအတွက်လိုအပ်ချက်များအတွက်လိုအပ်ချက်များနှင့်ကိုက်ညီသော Hydraulic Control Systems အတွက်သင့်တော်သည်။ Huade ၏ 4Wrtle-4x အချိုးအစားနှင့်ပြုပြင်ခြင်းစက်ကိရိယာများ, ဆေးထိုးစက်များ,

အချိုးကျ directional valve 4wrle-4x ၏ထုတ်လုပ်မှုအသေးစိတ်အချက်အလက်များ

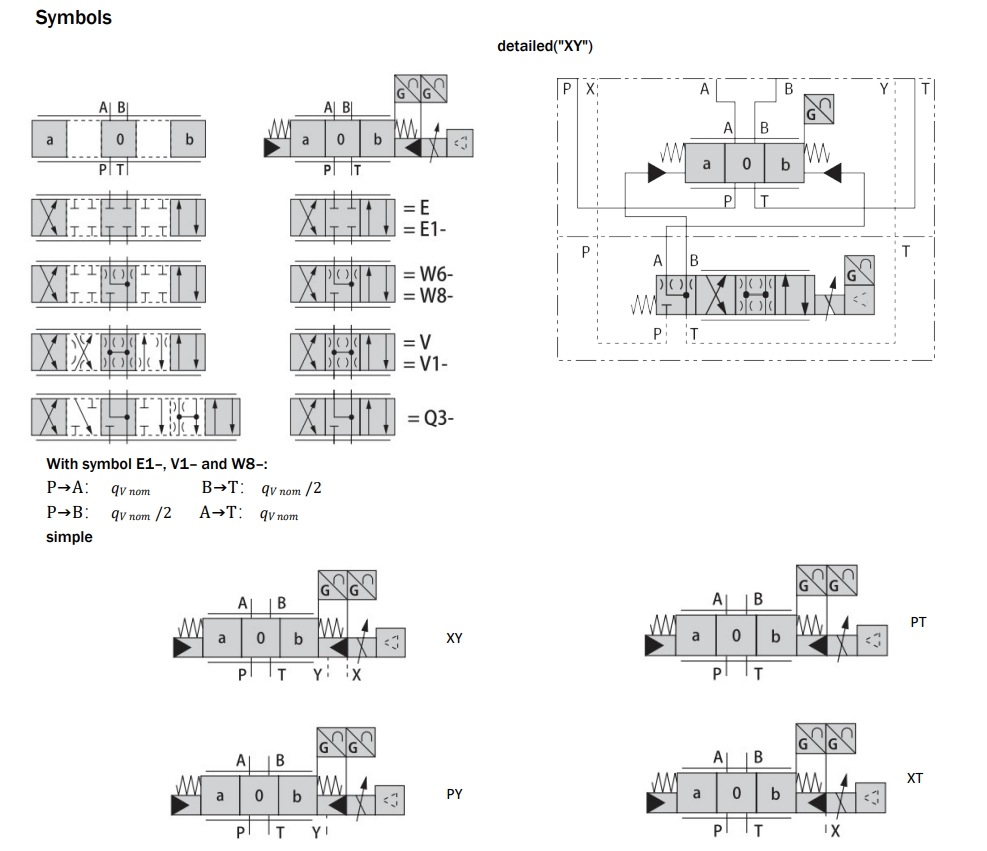

function ကို, အပိုင်း

အဆို့ရှင်အမျိုးအစား 4wrle သည်လျှပ်စစ်ရာထူးတုံ့ပြန်ချက်နှင့်ပေါင်းစည်းထားသောအီလက်ထရွန်နစ် (OBE) နှင့်အတူရှေ့ပြေးသွားသော directional control valve ဖြစ်သည်။

Valve ဖွဲ့စည်းမှု:

1.Pilot အဆို့ရှင် Valve Core နှင့် Valve လက်ဖွဲ့စည်းပုံနှင့်အတူ (1)

2. အလယ်အလတ်နွေ ဦး နှင့်အနေအထားတုံ့ပြန်ချက်များနှင့်အတူ 2. အဆို့ရှင် (2)

3.integrated amplifier (3)

လုပ်ဆောင်ချက် -

ပေါင်းစည်းထားသောအီလက်ထရွန်နစ် (OBE) ကိုပိတ်ထားသောအခါသို့မဟုတ်မလှုပ်မရှားဖြစ်နေသောအခါရှေ့ပြေးထိန်းချုပ်မှုအဆို့ရှင်သည် 'Safer-Safe "အနေအထားတွင် Plot Control Valve ကိုနွေ ဦး ပေါက်နေသည်။ အဓိကအဆို့ရှင်၏ထိန်းချုပ်မှု spool သည်၎င်း၏နွေ ဦး ဗဟိုပြုဗဟိုအနေအထားတွင်ရှိသည်။

ပေါင်းစပ်ထားသောအီလက်ထရွန်နစ် (OBE) သည်သတ်မှတ်ထားသော command တန်ဖိုးကိုအဓိကအဖိုးတန်တန်ဖိုးရှိ spool ၏အနေအထားကိုအမှန်တကယ်တန်ဖိုးကိုနှိုင်းယှဉ်သည်။ ထိန်းချုပ်မှုသွေဖီမှုကိစ္စများတွင်ထိန်းချုပ်မှု solenoid ကို activate လုပ်လိမ့်မည်။ သံလိုက်အင်အားလေယာဉ်ပျံကြောင့်လေယာဉ်မှူးထိန်းချုပ်မှု spool ကိုဆန့်ကျင်သည်

နွေ ဦး ရာသီ။

ထိန်းချုပ်မှုနယ်နိမိတ်မှတစ်ဆင့် activated သောစီးဆင်းမှုသည်အဓိကထိန်းချုပ်မှု spool ကိုညှိနှိုင်းခြင်းဖြစ်သည်။ အဓိကထိန်းချုပ်မှု spool ၏လေဖြတ်ခြင်း / ထိန်းချုပ်မှုအပိုင်းအစသည်အချိုးကျ command တန်ဖိုးကိုအချိုးကျထိန်းထားသည်။

ရှေ့ပြေးထိန်းချုပ်ရေးအဆို့ရှင်တွင်ရှေ့ပြေး ဦး ရေနံလုပ်ငန်းသည် Port P သို့မဟုတ်ပြင်ပ Port X မှတစ်ဆင့်အတွင်းပိုင်းမှတစ်ဆင့် Port Tort Via မှတစ်ဆင့်အတွင်းရှိအတွင်းရှိအတွင်းပိုင်းတွင်ရှိနိုင်သည်။

SALENOid Shut-Off ကိုထိန်းချုပ်ပါ

အောက်ပါအမှားများတွင်ထိန်းချုပ်ထားသော Solenoids များကိုပေါင်းစည်းထားသောအီလက်ထရွန်နစ် (OBE) မှထိန်းချုပ်ထားသည်။ နွေ ဦး ရာသီတွင်အဓိကအဆို့ရှင်ထိန်းချုပ်မှု spool သည်ဗဟိုအနေအထားသို့ပြောင်းရွှေ့လိမ့်မည်။
