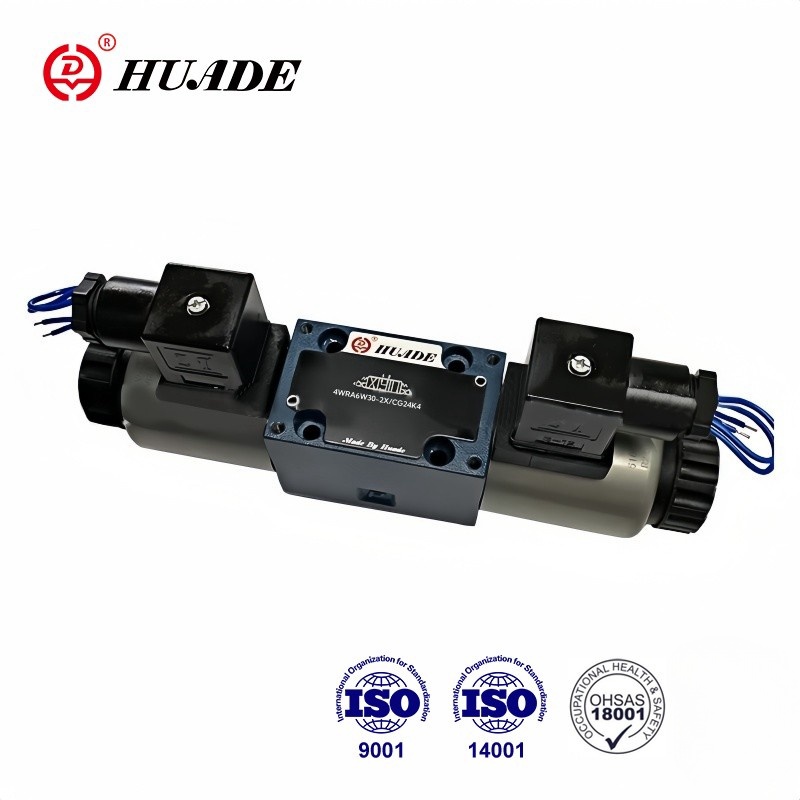

4WRA 6 W30-2X အချိုးကျ လမ်းညွှန်အဆို့ရှင်များကို ဗဟိုချည်နှင့် ဖြုတ်တပ်နိုင်သော ကွိုင်များဖြင့် အချိုးကျ solenoids များဖြင့် လုပ်ဆောင်သည်။ ဆိုလီနွိုက်များကို ပြင်ပထိန်းချုပ်မှု အီလက်ထရွန်နစ်ပစ္စည်းများဖြင့် ထိန်းချုပ်ထားသည်။ 4WRA 10 EA60-2X ၏ စွမ်းဆောင်ရည်သည် Rexroth နည်းပညာကို မိတ်ဆက်ခြင်းကြောင့် နည်းပညာတွင် ပိုမိုအဆင့်မြင့်သည်။ ဤအမျိုးအစား 4WRA-2X အဆို့ရှင်များသည် တရုတ်စားသုံးသူများကြားတွင် ရေပန်းစားနေပြီဖြစ်သည်။
| ဟိုက်ဒရောလစ် | |||
| Valve အမျိုးအစား | HD-WRA | HD-WRAE | |
| လည်ပတ်ဖိအား (MPa) | ဆိပ်ကမ်း A၊P၊B | 31.5 | 31.5 |
| ဆိပ်ကမ်းများ | 21 | 21 | |
| △ P=1MPa တွင် Nominal flow qv nom | NS6 (L/min) | ၇၊ ၁၅ နှင့် ၂၆ | |
| NS10(L/min) | 30 နှင့် 60 | ||
| ညစ်ညမ်းမှုအဆင့် (µ m) | ≤20 | ||
| Hysteresis(%) | ≤5 | ||
| ပြောင်းပြန်လှန်မှု အမှား (%) | ≤1 | ||
| တုံ့ပြန်မှု အာရုံခံနိုင်စွမ်း(%) | ≤0.5 | ||
| ဖိအားအရည် | တွင်းထွက်ဆီ သို့မဟုတ် ဖော့စဖိတ်အက်စတာ | ||
| Viscosity အပိုင်းအခြား | 20~380 | ||
| ပတ်ဝန်းကျင် အပူချိန် အပိုင်းအခြား (℃) | -20 မှ +80 | -20 မှ +50 | |
| အလေးချိန် (ကီလိုဂရမ်) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| လျှပ်စစ် | |||
| လျှပ်စစ်၊ ဆိုလီနွိုက် | |||
| Valve အမျိုးအစား | HD-WRA | HD-WRAE | |
| ဗို့အားအမျိုးအစား | DC | ||
| ထိန်းချုပ်ထားသော ဗို့အား (V) | ±10 | ||
| ဆိုလီနွိုက်(A) အလိုက် Max.current | 2.5 | ||
| ဆိုလီနွိုက် ကွိုင်ခံနိုင်ရည် (Ω) | အအေးတန်ဖိုး 20 ℃ | 2 | |
| မက်တယ်။ နွေးထွေးသောတန်ဖိုး | 3 | ||
| တာဝန် | 100% | ||
| ကွိုင်အပူချိန် (℃) | +150 အထိ | ||
| DIN40050 သို့ Valve ကာကွယ်မှု | IP65 | ||
| လျှပ်စစ်၊ အီလက်ထရွန်းနစ် ထိန်းချုပ်မှု | |||
| အီလက်ထရွန်းနစ်ပစ္စည်းများထိန်းချုပ် | HD-VT-VSPA2-1-1X/ | valve တွင် ပေါင်းစပ်ထားသည်။ | |
| ပံ့ပိုးမှုဗို့အား | Nominal ဗို့အား VDC | 24 | |
| ကန့်သတ်ချက်တန်ဖိုး V နိမ့်သည်။ | ၂၁/၂၂ | 19 | |
| အထက်ကန့်သတ်ချက်တန်ဖိုး V | 35 | ||
| အသံချဲ့စက်၏ ပါဝါသုံးစွဲမှု | ငါ အမြင့်ဆုံး A | 1.8 | |
| မက်တယ်။ power impulse current A ၊ | 3 | ||
အင်္ဂါရပ်များ:
▶ subplate တပ်ဆင်ခြင်းအတွက်
▶ စီးဆင်းမှု၏ ဦးတည်ချက်နှင့် ထုထည်ကို ထိန်းချုပ်ရန်အတွက် တိုက်ရိုက် အချိုးကျသော အဆို့ရှင်
▶ နွေဦးဗဟိုပြု ထိန်းချုပ်မှုစပွန်ဆာ
▶ 4WRAE အမျိုးအစားအတွက် ပေါင်းစပ်ထိန်းချုပ်ထားသော အီလက်ထရွန်းနစ်၊ အင်တာဖေ့စ် A1 သို့မဟုတ် F1
▶ ဗဟိုချည်မျှင်နှင့် ဖြုတ်တပ်နိုင်သော ကွိုင်များဖြင့် အချိုးကျသော ဆိုလီနွိုက်များဖြင့် လှုံ့ဆော်မှု
▶ 4WRA အမျိုးအစားအတွက် အီလက်ထရွန်းနစ်ပစ္စည်းများကို ထိန်းချုပ်ပါ။
လျှောက်လွှာ
4/2- နှင့် 4/3-way အချိုးကျ directional valves များသည် subplate mounting အတွက် တိုက်ရိုက်လည်ပတ်သော အစိတ်အပိုင်းများအဖြစ် ဒီဇိုင်းထုတ်ထားသည်။ 4WRA 6 W30-2X အချိုးကျ directional valve ကို ဟိုက်ဒရောလစ်အရည်၏ စီးဆင်းမှုနှင့် ဦးတည်ရာကို ထိန်းချုပ်ရန်အတွက် အသုံးပြုသည်။
4WRA 6 W30-2X အချိုးကျအဆို့ရှင်များတွင် အခြေခံအားဖြင့်- တပ်ဆင်ထားသောမျက်နှာပြင်ထိန်းချုပ်မှု spool (1) နှင့် Housing (2) compression springs (3) ၊ Solenoids (4) ၊ Central thread နှင့် Optional integrated valve electronics (5)။
HD-4WRA(E)...2X/...
solenoids (4) de-energised ဖြင့်၊ control spool (2) ကို compression springs (3) ဖြင့် ဗဟိုအနေအထားတွင် ထိန်းထားသည်။
အချိုးကျ solenoid ကို အားဖြည့်ခြင်းဖြင့် ထိန်းချုပ်မှု spool (2) ကို တိုက်ရိုက် လည်ပတ်ခြင်း။ solenoid "b" ကို ထိန်းချုပ်ခြင်း (၄)။ control spool (2) ကို လျှပ်စစ်အဝင်အချက်ပြစနစ်နှင့်အညီ ဘယ်ဘက်သို့ ရွှေ့ထားသည်။ ချိတ်ဆက်မှုပုံစံ P to A နှင့် B မှ T သည် တိုးတက်သောစီးဆင်းမှုလက္ခဏာများနှင့်အတူ orifice-like cross sections မှတဆင့် ချိတ်ဆက်မှုပုံစံ။ ဆိုလီနွိုက်၏ စွမ်းအင်ကို လျော့ချခြင်း (၄)။ထိန်းချုပ်မှု ခလုတ်(၂)ကို ဖိသိပ်ထားသော စပရိန် (၃)ဖြင့် ဗဟိုအနေအထားသို့ ပြန်သွားပါသည်။
အချိုးကျ Directional Valve 4WRA -2X ဖွဲ့စည်းပုံ
HD-4WRA(E)...A-2X
မူအရ၊ ဤအဆို့ရှင်ဗားရှင်း၏လုပ်ဆောင်ချက်သည် spool position 3 ခုရှိသော valve ၏လုပ်ဆောင်ချက်နှင့် ကိုက်ညီပါသည်။ သို့သော်လည်း spool position 2 ခုပါသော valves များကို solenoid "a" ဖြင့်သာ တပ်ဆင်ထားပါသည်။ 2nd အချိုးကျ solenoid အစား ပလပ် (5) ကို NS 6 အတွက် သို့မဟုတ် NS 10 အတွက် ကာဗာ (5) ကို တပ်ဆင်သည်။
အမျိုးအစား 4WRA 6..-2X/...
တိုင်ကီလိုင်းများ ယိုစီးခြင်းကို ရှောင်ကြဉ်ရမည်။ သင့်လျော်သော တပ်ဆင်မှုအခြေအနေများဖြင့်၊ နောက်ပြန်ဖိအားအဆို့ရှင် (back pressure approx.0.2MPa) ကို တပ်ဆင်ရမည်ဖြစ်သည်။
