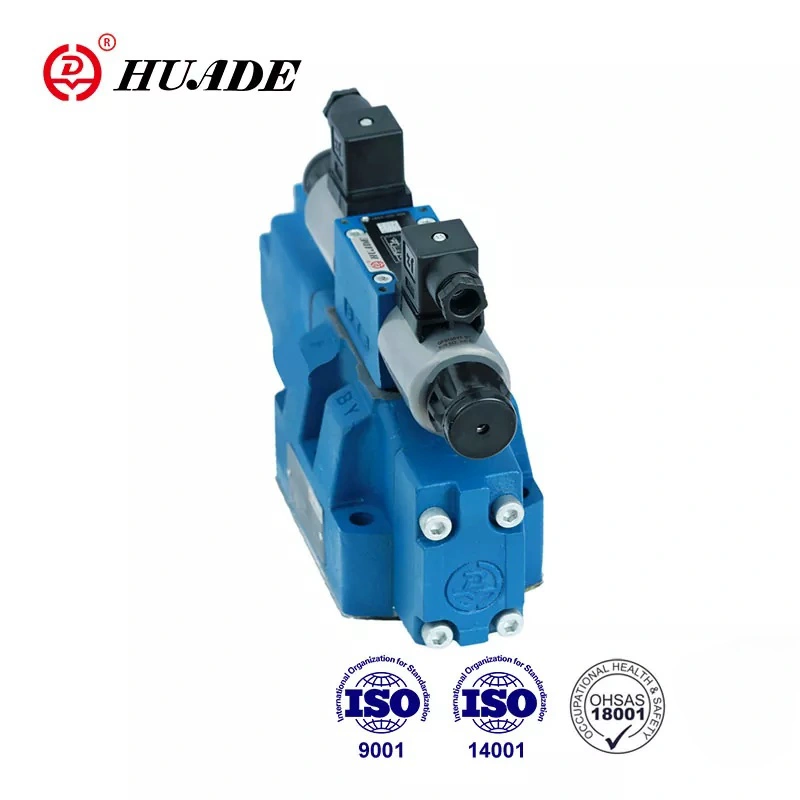

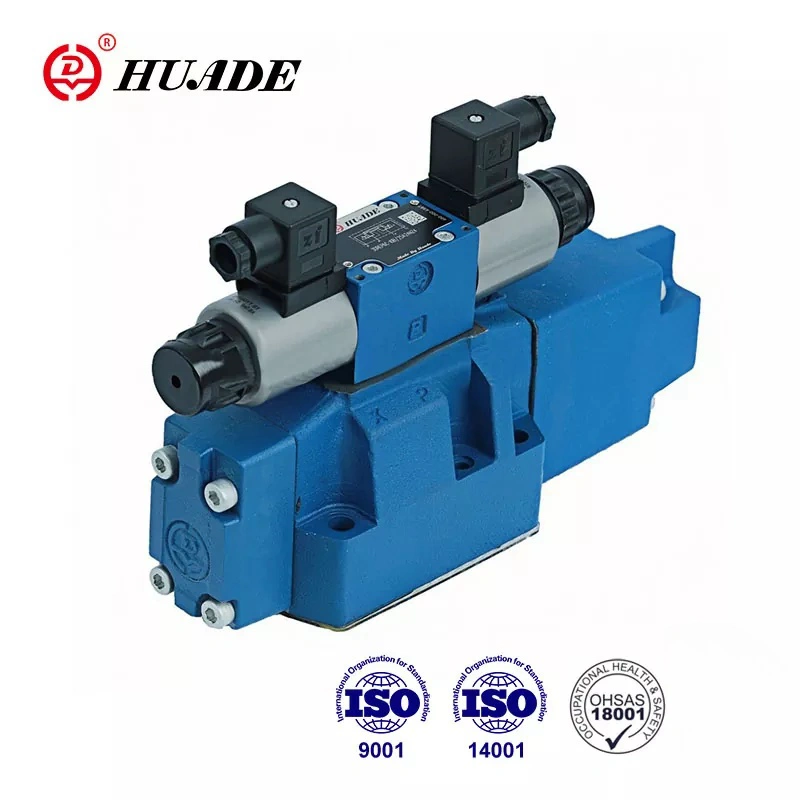

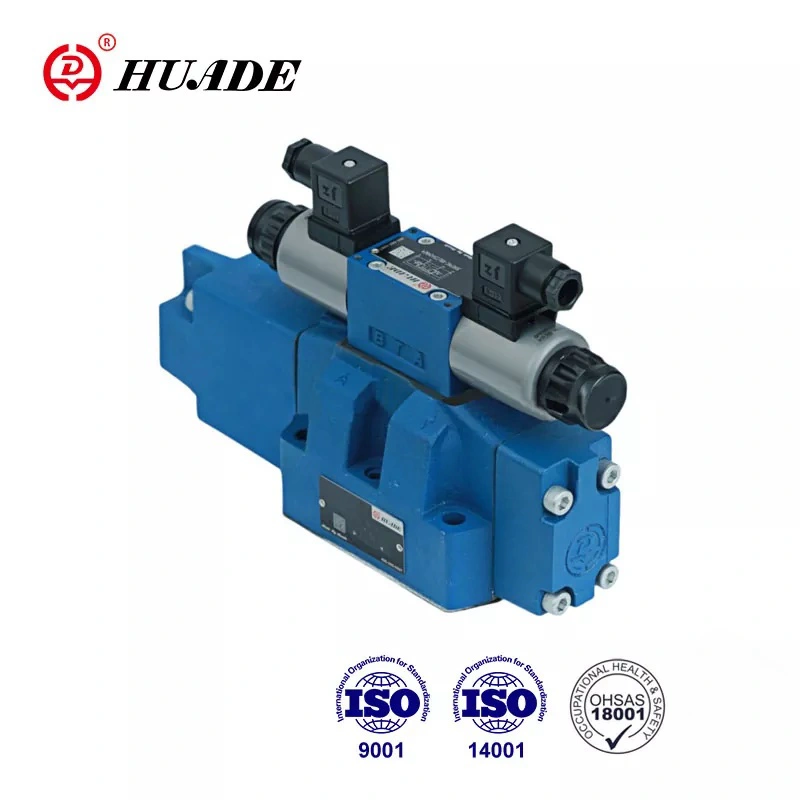

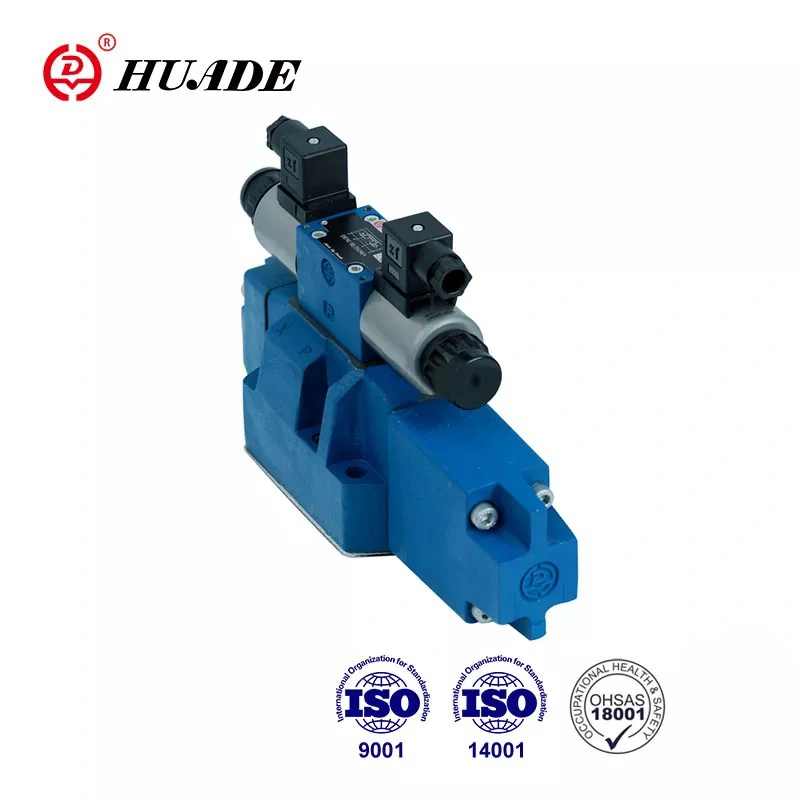

အချိုးကျ ညွှန်ပြသောအဆို့ရှင် 4WRZ သည် တူညီသောအချင်း၏ ဘုံပြောင်းပြန်အဆို့ရှင်နှင့် တူညီသောချိတ်ဆက်မှုအရွယ်အစားရှိသည့် ပန်းကန်ချိတ်ဆက်မှုကို လက်ခံပါသည်။ ၎င်းသည်တပ်ဆင်ရန်နှင့်အမှားရှာရန်လွယ်ကူသည်။ Huade® 4WRZ အချိုးကျအဆို့ရှင်၏ ပင်မအဆို့ရှင်သည် နွေဦးဗဟိုပြုထားသည်။ ပင်မ valve core သည် ပျံ့လွင့်ခြင်းမရှိပါ၊ ထပ်တလဲလဲနိုင်မှု မြင့်မားပြီး ယုံကြည်စိတ်ချရမှုလည်း မရှိပါ။ valve သည် CE လက်မှတ်ဖြစ်သည်။
|
ဟိုက်ဒရောလစ်ဒေတာ |
|||||
|
အရွယ်အစား |
10 |
16 |
25 |
32 |
|
|
ရှေ့ပြေးအဆို့ရှင်ဖိအား (MPa) |
ပြင်ပရှေ့ပြေးဆီ ထောက်ပံ့မှု |
၃ မှ ၁၀ |
|||
|
အတွင်းပိုင်းရှေ့ပြေးဆီထောက်ပံ့မှု |
10 အထိ (10 အထက်တွင် ZDR6DP2-30B/75YM ထည့်သွင်းရမည်) |
||||
|
ပင်မအဆို့ရှင်ဖိအား (MPa) |
31.5 |
35 |
|||
|
ပြန်ဖိအား (MPa) |
ဆိပ်ကမ်း T (ပြင်ပရှေ့ပြေးဆီပြန်ပို့ခြင်း) |
31.5 |
25 |
15 |
|
|
ဆိပ်ကမ်း T (အတွင်းပိုင်းရှေ့ပြေးဆီပြန်လာ) |
3 |
||||
|
Y ဆိပ်ကမ်း |
3 |
||||
|
ရှေ့ပြေးဆီ ပမာဏ (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
ဆိပ်ကမ်း X သို့မဟုတ် Y (L/min) တွင် ရှေ့ပြေးဆီစီးဆင်းမှု |
3.5 |
5.5 |
7 |
15.9 |
|
|
ပင်မ valve မှတဆင့် စီးဆင်းခြင်း (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hysteresis (L/min) |
6 |
||||
|
ထပ်တလဲလဲနိုင်မှု (%) |
3 |
||||
|
ညစ်ညမ်းမှုအဆင့်(㎛) |
≤20 |
||||
|
အရည် |
တွင်းထွက်ဆီ(NBR တံဆိပ်အတွက်)။ဖော့စဖိတ်အက်စတာ (FPM တံဆိပ်အတွက်) |
||||
|
Viscosity range(mm²/s) |
2.8 မှ 380 အထိ |
||||
|
အရည် အပူချိန် အပိုင်းအခြား (℃) |
-20 မှ +70 |
||||
|
တပ်ဆင်အနေအထား |
ရွေးချယ်ခွင့် |
||||
|
အလေးချိန် (ကီလိုဂရမ်) |
solenoid တစ်ခုနဲ့ valve ပါ။ |
7.4 |
12.7 |
17.5 |
41.8 |
|
ဆိုလီနွိုက်နှစ်ခုပါသော အဆို့ရှင် |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
လျှပ်စစ်အချက်အလက် |
||
|
ထောက်ပံ့မှုအမျိုးအစား |
DC |
|
|
ဆိုလီနွိုက် (A) ၏ အမည်ခံလျှပ်စီးကြောင်း |
0.8 |
|
|
ကွိုင်ခုခံမှု (Ω) |
အအေး (20 ℃) 19.5; max.valve၊ ပူသော 28.8 |
|
|
ပတ်ဝန်းကျင် အပူချိန် (℃) |
50 |
|
|
ကွိုင်အပူချိန် (℃) |
150 |
|
|
တာဝန်သံသရာ |
အဆက်မပြတ် |
|
|
လေယာဉ်မှူး လက်ရှိ (A)၊ |
0.02 |
|
|
လျှပ်ကာ |
IP65 |
|
|
ဆက်စပ် |
1 ချဉ်းကပ်လမ်းနှင့်အတူ |
VT-3000S30 |
|
5 ကြိမ်ချဉ်းကပ်လမ်းနှင့်အတူ |
VT3006S30 |
|
|
လျှပ်စစ်ချိတ်ဆက်မှု |
ပလပ်ချိတ်ဆက်မှု |
|
အင်္ဂါရပ်များ:
▶ Pilot WRZ အချိုးကျအဆို့ရှင်
▶ subplate တပ်ဆင်ခြင်းအတွက်
▶ ဟိုက်ဒရောလစ်အရည်၏ ဦးတည်ချက်နှင့် စီးဆင်းမှုနှုန်း နှစ်မျိုးလုံးကို ထိန်းချုပ်ရန်အတွက်
▶ နွေဦးဗဟိုပြု .no spool ပျံ့
▶ ထိန်းချုပ်နယ်မြေများတစ်လျှောက် ဖိအားနည်းသော ကျဆင်းမှု
▶ အရင်းအမြစ်တစ်ခုမှ Valve နှင့် အီလက်ထရွန်းနစ်ထိန်းချုပ်မှု
▶ အချိုးကျ solenoid လည်ပတ်မှု
▶ DIN 24 340 ပုံစံ A၊ISO4401 နှင့် CETOP-RP121H သို့ ပို့ခြင်း
လျှောက်လွှာ
Type 4WRZ အချိုးကျ directional valve ကို စက်ကိရိယာများ၊ သတ္တုဗေဒ၊ အပေါ့စားစက်မှုလုပ်ငန်း၊ သတ္တုတွင်း၊ အင်ဂျင်နီယာ စသည်ဖြင့် အမျိုးမျိုးသော လုပ်ငန်းများတွင် အသုံးများသည်။
Valve အမျိုးအစား 4WRZ... သည် အချိုးကျ solenoids များဖြင့် လုပ်ဆောင်သော 4- way valves များဖြစ်သည်။ ၎င်းတို့သည် ဟိုက်ဒရောလစ်အရည်၏ ဦးတည်ချက်နှင့် စီးဆင်းမှုနှုန်းကို ထိန်းချုပ်သည်။
၎င်းတို့တွင် အခြေခံအားဖြင့် pilot valve (3)၊ main valve (7) နှင့် main spool (8) နှင့် centering spring (9) တို့ ပါဝင်သည်။
ဆိုလီနွိုက် 'B' အား အားကောင်းလာပါက၊ ရှေ့ပြေး spool (4) ကို ညာဘက်သို့ ရွှေ့ပါမည်။ ထို့နောက် Pilot ဆီအား ဆိပ်ကမ်း P မှ အတွင်းပိုင်း သို့မဟုတ် pilot valve (3) မှတဆင့် port X မှ 'ပြင်ပ' မှ ဖိအားခန်း (10) သို့ ပို့ပေးပါသည်။ ) နှင့် main spool (8) ကို လျှပ်စစ်စီးကြောင်း၏ ခွန်အားနှင့် အချိုးကျသော အကွာအဝေးကို ရွှေ့သည်။ main spool အတွင်းရှိ throttling grooves များသည် တိုးလာသော current ဖြင့် တဖြည်းဖြည်းပွင့်လာပြီး actuator ports များသို့ ဟိုက်ဒရောလစ်အရည်များ စီးဆင်းမှုကို ထိန်းချုပ်သည်။
လျှပ်စစ်အချက်ပြမှုကို ပိတ်ထားသောအခါ၊ pilot spool (4) နှင့် main spool (8) တို့သည် control pressure supply မှ ကင်းလွတ်သော neutral သို့ ပြန်သွားပါသည်။ အရေးပေါ် လက်အော်ပရေတာသည် ဆိုလီနွိုက်များကို အားမစိုက်ဘဲ pilot spool အနေအထားကို လှုပ်ရှားခွင့်ပြုသည်
အချိုးကျ Directional Valve 4WRZ ဖွဲ့စည်းပုံ
ရှေ့ပြေးအဆို့ရှင်
pilot valve သည် အချိုးကျ solenoid လည်ပတ်သည့် 3-way pressure reduce valve (type 3DREP6) ဖြစ်သည်။ Throttle insert ကို port A နှင့် B တွင် တပ်ဆင်ထားပြီး အသေးစိတ်အချက်အလက်များကို 3DREP6 ၏ စာသားကို ကြည့်ပါ။
ရှေ့ပြေးအဆို့ရှင်ပုံစံ 3DREP6 ၏ဖွဲ့စည်းပုံ
အချိုးကျ Directional Valve 4WRZ ၏ သင်္ကေတ
