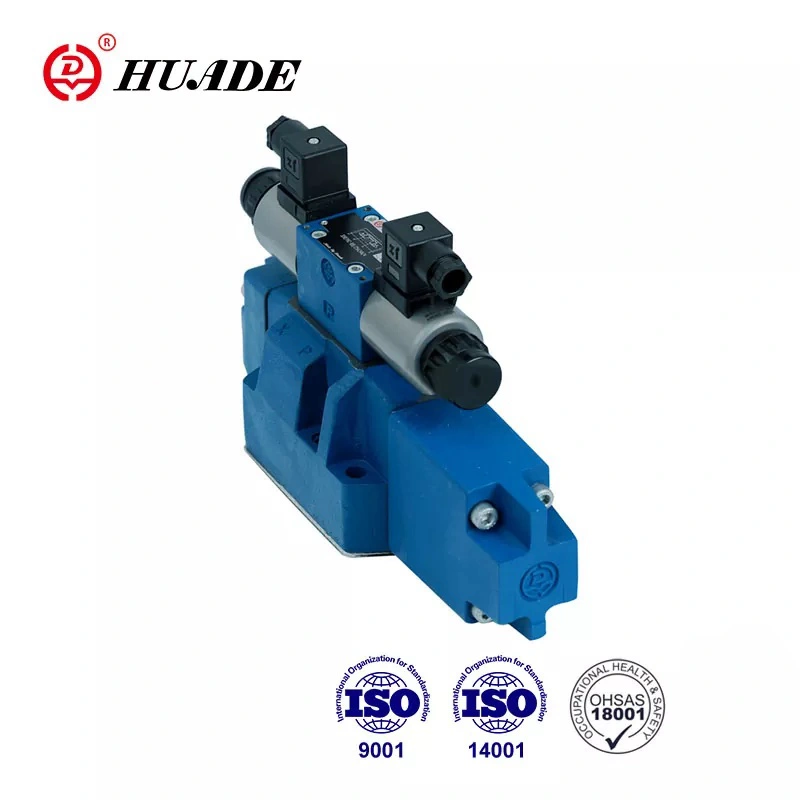

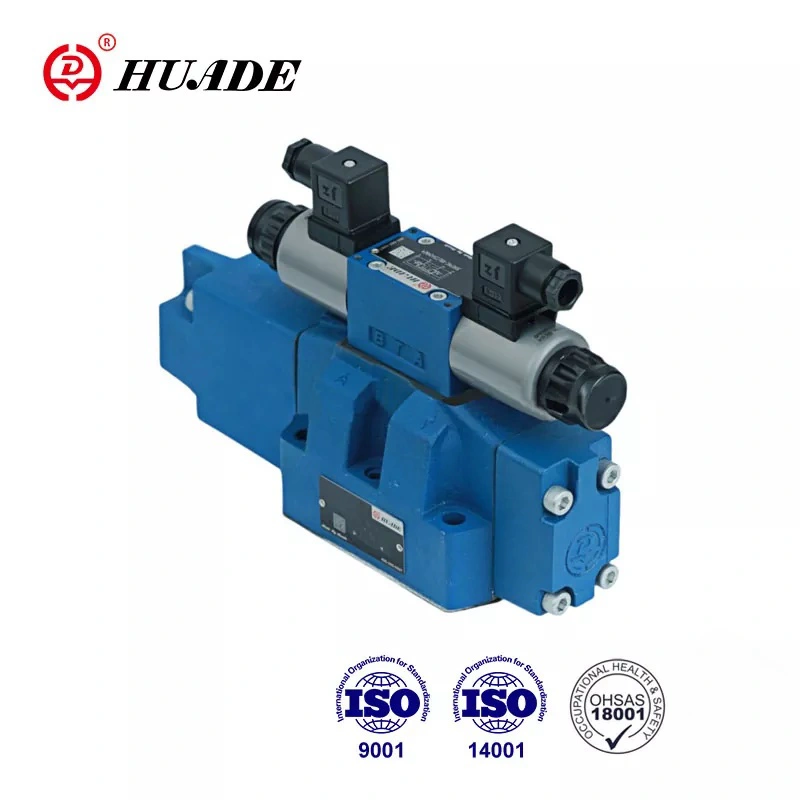

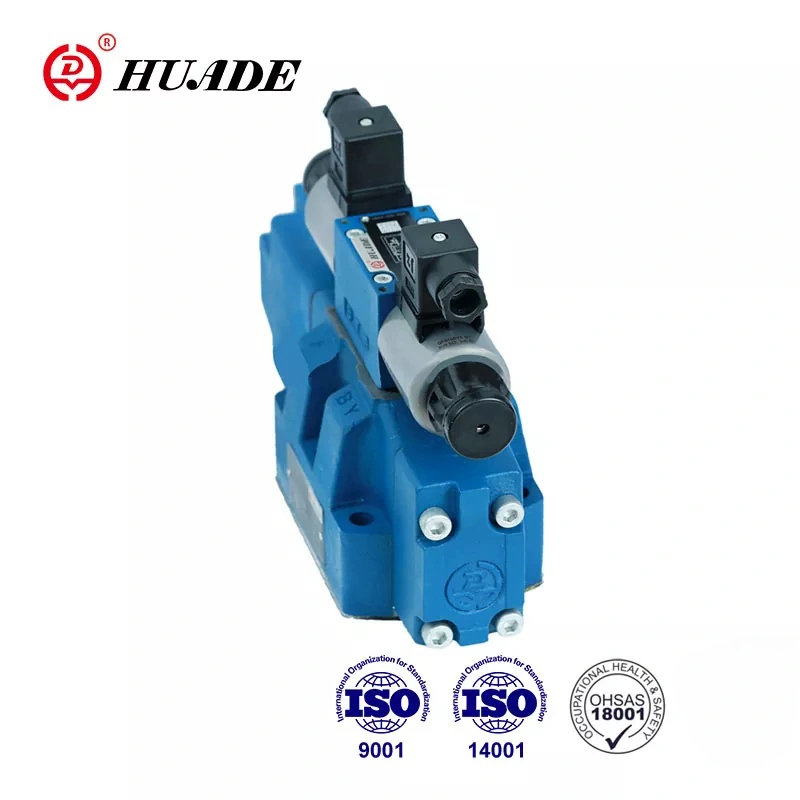

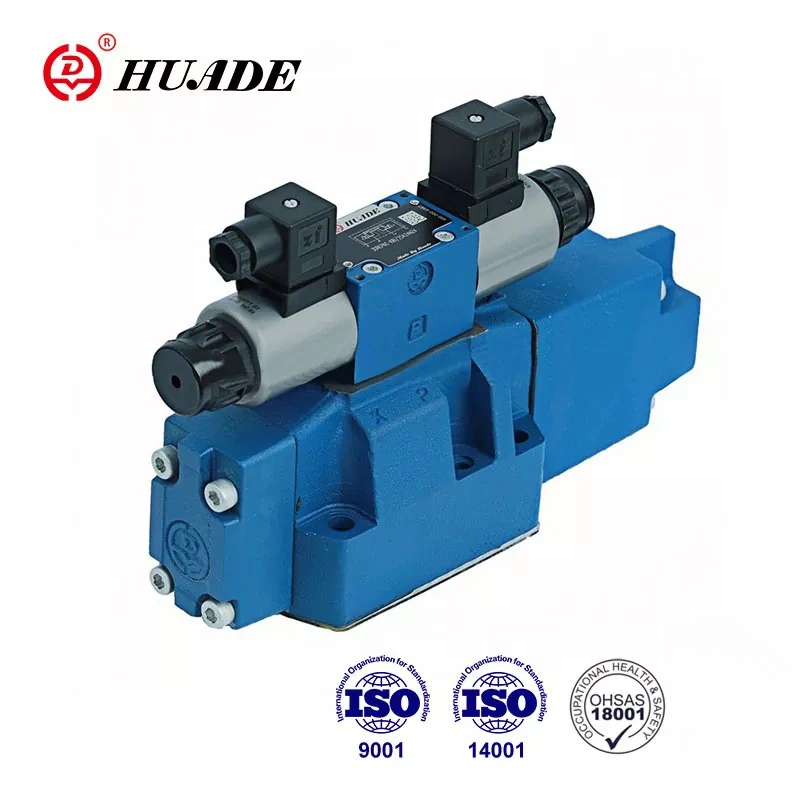

4WRH အချိုးကျအဆို့ရှင်တစ်ခုသည် စီးဆင်းမှုနှင့် စီးဆင်းမှုလမ်းကြောင်းနှစ်ခုလုံးကို ထိန်းချုပ်နိုင်ပြီး စနစ်ဖွဲ့စည်းပုံကို ရိုးရှင်းစေသည်။အဆို့ရှင်ကိုယ်ထည်သည် ခိုင်ခံ့သောစီးဆင်းနိုင်စွမ်းနှင့် ကြီးမားသောစီးဆင်းမှုနှုန်းဖြင့် ကာစ်အတွင်းပိုင်းချန်နယ်ကို လက်ခံပါသည်။ ပင်မ valve သည် axial triangular control groove ကို လက်ခံရရှိပြီး ထိန်းချုပ်မှုပခုံးပေါ်တွင် သေးငယ်သော ဖိအားကျဆင်းမှုနှင့် ဖိအားဆုံးရှုံးမှုတို့ ပါဝင်သည်။ Type 4WRH အချိုးကျအဆို့ရှင်သည် ကြီးမားသောစီးဆင်းမှုနှင့် တိကျမှုလိုအပ်ချက်များရှိသော စနစ်များအတွက် သင့်လျော်သည်။
|
ဟိုက်ဒရောလစ်ဒေတာ |
|||||
|
အရွယ်အစား |
10 |
16 |
25 |
32 |
|
|
ရှေ့ပြေးအဆို့ရှင်ဖိအား (MPa) |
ပြင်ပရှေ့ပြေးဆီ ထောက်ပံ့မှု |
၃ မှ ၁၀ |
|||
|
အတွင်းပိုင်းရှေ့ပြေးဆီထောက်ပံ့မှု |
10 အထိ (10 အထက်တွင် ZDR6DP2-30B/75YM ထည့်သွင်းရမည်) |
||||
|
ပင်မအဆို့ရှင်ဖိအား (MPa) |
31.5 |
35 |
|||
|
ပြန်ဖိအား (MPa) |
ဆိပ်ကမ်း T (ပြင်ပရှေ့ပြေးဆီပြန်ပို့ခြင်း) |
31.5 |
25 |
15 |
|
|
ဆိပ်ကမ်း T (အတွင်းပိုင်းရှေ့ပြေးဆီပြန်လာ) |
3 |
||||
|
Y ဆိပ်ကမ်း |
3 |
||||
|
ရှေ့ပြေးဆီ ပမာဏ (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
ဆိပ်ကမ်း X သို့မဟုတ် Y (L/min) တွင် ရှေ့ပြေးဆီစီးဆင်းမှု |
3.5 |
5.5 |
7 |
15.9 |
|
|
ပင်မ valve မှတဆင့် စီးဆင်းခြင်း (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hysteresis (L/min) |
6 |
||||
|
ထပ်တလဲလဲနိုင်မှု (%) |
3 |
||||
|
ညစ်ညမ်းမှုအဆင့်(㎛) |
≤20 |
||||
|
အရည် |
တွင်းထွက်ဆီ(NBR တံဆိပ်အတွက်)။ဖော့စဖိတ်အက်စတာ (FPM တံဆိပ်အတွက်) |
||||
|
Viscosity range(mm²/s) |
2.8 မှ 380 အထိ |
||||
|
အရည် အပူချိန် အပိုင်းအခြား (℃) |
-20 မှ +70 |
||||
|
တပ်ဆင်အနေအထား |
ရွေးချယ်ခွင့် |
||||
|
အလေးချိန် (ကီလိုဂရမ်) |
solenoid တစ်ခုနဲ့ valve ပါ။ |
7.4 |
12.7 |
17.5 |
41.8 |
|
ဆိုလီနွိုက်နှစ်ခုပါသော အဆို့ရှင် |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
လျှပ်စစ်အချက်အလက် |
||
|
ထောက်ပံ့မှုအမျိုးအစား |
DC |
|
|
ဆိုလီနွိုက် (A) ၏ အမည်ခံလျှပ်စီးကြောင်း |
0.8 |
|
|
ကွိုင်ခုခံမှု (Ω) |
အအေး (20 ℃) 19.5; max.valve၊ ပူသော 28.8 |
|
|
ပတ်ဝန်းကျင် အပူချိန် (℃) |
50 |
|
|
ကွိုင်အပူချိန် (℃) |
150 |
|
|
တာဝန်သံသရာ |
အဆက်မပြတ် |
|
|
လေယာဉ်မှူး လက်ရှိ (A)၊ |
0.02 |
|
|
လျှပ်ကာ |
IP65 |
|
|
ဆက်စပ် |
1 ချဉ်းကပ်လမ်းနှင့်အတူ |
VT-3000S30 |
|
5 ကြိမ်ချဉ်းကပ်လမ်းနှင့်အတူ |
VT3006S30 |
|
|
လျှပ်စစ်ချိတ်ဆက်မှု |
ပလပ်ချိတ်ဆက်မှု |
|
အင်္ဂါရပ်များ:
▶ ရှေ့ပြေးဦးတည်ချက် WRH အချိုးကျအဆို့ရှင်
▶ subplate တပ်ဆင်ခြင်းအတွက်
▶ ဟိုက်ဒရောလစ်အရည်၏ ဦးတည်ချက်နှင့် စီးဆင်းမှုနှုန်း နှစ်မျိုးလုံးကို ထိန်းချုပ်ရန်အတွက်
▶ နွေဦးဗဟိုပြု .no spool ပျံ့
▶ ထိန်းချုပ်နယ်မြေများတစ်လျှောက် ဖိအားနည်းသော ကျဆင်းမှု
▶ အရင်းအမြစ်တစ်ခုမှ Valve နှင့် အီလက်ထရွန်းနစ်ထိန်းချုပ်မှု
▶ အချိုးကျ solenoid လည်ပတ်မှု
▶ DIN 24 340 ပုံစံ A၊ISO4401 နှင့် CETOP-RP121H သို့ ပို့ခြင်း
လျှောက်လွှာ
Type 4WRH အချိုးကျအဆို့ရှင်ကို စက်ကိရိယာများ၊ သတ္တုဗေဒ၊ အပေါ့စားစက်မှုလုပ်ငန်း၊ သတ္တုတူးဖော်ရေး၊ အင်ဂျင်နီယာချုပ် စသည်ဖြင့် အမျိုးမျိုးသော လုပ်ငန်းများတွင် အသုံးများသည်။
အမျိုးအစား 4WRH အဆို့ရှင်များသည် ဖိအားထိန်းချုပ်မှုအဆို့ရှင်များမှတစ်ဆင့် ပြင်ပလုပ်ဆောင်ချက်အတွက် ရှေ့ပြေးလုပ်ဆောင်သည့် အချိုးကျလမ်းညွှန်အဆို့ရှင်များဖြစ်သည်။ လုပ်ဆောင်ချက်နှင့် နိယာမသည် အဆို့ရှင်အမျိုးအစား 4WRZ အတွက် ၎င်းနှင့်တူညီပါသည်။ အပြန်အလှန်ချိတ်ဆက်သည့်ပန်းကန် (12) သည် ရှေ့ပြေးချိတ်ဆက်မှု A ကို ချိတ်ဆက်မှု T(Y) ဖြင့် ချိတ်ဆက်သည်။ ) နှင့် ရှေ့ပြေးချိတ်ဆက်မှု B နှင့် P(X)။ပင်မအဆို့ရှင်ရှိ pilot pressure သည် 0.4 MPa မှ 2.5 MPa.so flow သည် P မှ A နှင့် B မှ T သို့မဟုတ် P မှ B နှင့် A မှ T ဖြစ်ရမည်။
Proportional Directional Valves 4WRH ဖွဲ့စည်းပုံ
ရှေ့ပြေးအဆို့ရှင်
pilot valve သည် အချိုးကျ solenoid လည်ပတ်သည့် 3-way pressure reduce valve (type 3DREP6) ဖြစ်သည်။ Throttle insert ကို port A နှင့် B တွင် တပ်ဆင်ထားပြီး အသေးစိတ်အချက်အလက်များကို 3DREP6 ၏ စာသားကို ကြည့်ပါ။
ရှေ့ပြေးအဆို့ရှင်ပုံစံ 3DREP6 ၏ဖွဲ့စည်းပုံ
အချိုးကျ Directional Valve 4WRH ၏ သင်္ကေတ
