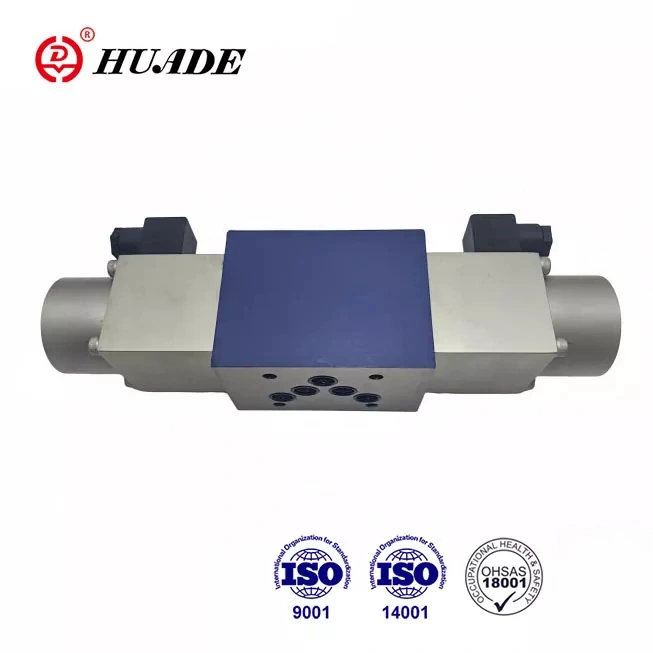

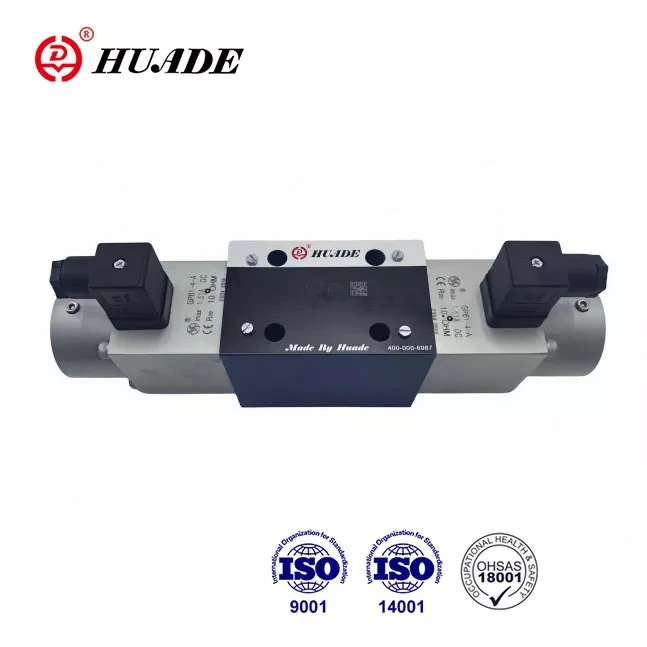

Type 4WRA directional control valves များသည် အချိုးကျ solenoids များမှတဆင့် တိုက်ရိုက်လုပ်ဆောင်သည်။ ဦးတည်ချက်နှင့် စီးဆင်းမှုကို ထိန်းချုပ်ရန် လိုအပ်သော စက်မှု ဟိုက်ဒရောလစ် ပတ်ဝန်းကျင် အမျိုးမျိုးတွင် ၎င်းတို့ကို တွင်ကျယ်စွာ အသုံးပြုကြသည်။ ရေရှည်ပူးပေါင်းဆောင်ရွက်မှုနှစ်ခုကြောင့် Huade® အချိုးကျ ညွှန်ပြသည့်အဆို့ရှင်များသည် စွမ်းဆောင်ရည်တွင် Rexroth မှပေးသော တူညီသောထုတ်ကုန်များနှင့် ကိုက်ညီနိုင်ပါသည်။ ဤထုတ်ကုန်၏စျေးနှုန်းသည်အတော်လေးနိမ့်သည်။
|
ဟိုက်ဒရောလစ်ဒေတာ |
|||
|
အရွယ်အစား |
6 |
10 |
|
|
လည်ပတ်ဖိအား (Mpa) |
ဆိပ်ကမ်း A, B, P |
31.5 |
31.5 |
|
ဆိပ်ကမ်း T |
16 |
16 |
|
|
စီးဆင်းမှု (L/min) |
43 |
95 |
|
|
ညစ်ညမ်းမှုအဆင့် |
≤ 20 (အကြံပြုထားသည် ≤10) |
||
|
Hysteresis (%) |
<၆ |
<၅ |
|
|
ထပ်တလဲလဲနိုင်မှု (%) |
<၃ |
<၂ |
|
|
ကြိမ်နှုန်းတုံ့ပြန်မှု(-3dB၊ အချက်ပြ ± 100%) (Hz) |
6 |
4 |
|
|
ဖိအားအရည် |
တွင်းထွက်ဆီ (NBR တံဆိပ်အတွက်)၊ Phosphate ester (FPM တံဆိပ်အတွက်) |
||
|
Viscosity range(mm²/s) |
၃.၈ မှ ၃၈၀ |
||
|
Pressure fluid temperature range (℃) |
-၃၀ မှ+၈၀ |
||
|
အလေးချိန် (ကီလိုဂရမ်) |
ဆိုလီနွိုက်တစ်လုံးနဲ့ Valve |
1.75 |
5.9 |
|
ဆိုလီနွိုက် နှစ်လုံးဖြင့် Valve |
2.5 |
7.5 |
|
|
လျှပ်စစ်အချက်အလက် |
|||
|
အရွယ်အစား |
6 |
10 |
|
|
ဗို့အားအမျိုးအစား |
တိုက်ရိုက်ဗို့အား |
တိုက်ရိုက်ဗို့အား |
|
|
Nominal ဗို့အား (V) |
24V |
||
|
ဆိုလီနွိုက်တစ်ခုလျှင် Max.current (A) |
1.5 |
||
|
ဆိုလီနွိုက် ကွိုင် |
အအေးတန်ဖိုးသည် 20 ℃ |
5.4 |
10 |
|
Max.warm တန်ဖိုး |
8.1 |
15 |
|
|
ပတ်ဝန်းကျင်အပူချိန် ℃ |
+50 အထိ |
||
|
Coil အပူချိန် ℃ |
+150 အထိ |
||
|
DIN 40 050 သို့ valve ၏ insulation |
IP65 |
||
|
ဆက်စပ်အသံချဲ့စက် (တံတားအမျိုးအစား၏ 24 V rectifier) |
VT-3013S30 |
VT-3014S30 |
|
အင်္ဂါရပ်များ:
▶ ဟိုက်ဒရောလစ်အရည်၏ ဦးတည်ချက်နှင့် ထုထည်စီးဆင်းမှုကို ထိန်းချုပ်ရန်အတွက် တိုက်ရိုက် အချိုးကျသော အဆို့ရှင်
▶ subplate တပ်ဆင်ခြင်းအတွက်
▶ ဟိုက်ဒရောလစ်အရည်၏ ဦးတည်ချက်နှင့် စီးဆင်းမှု နှစ်ခုစလုံး၏ အဖွင့်အဝိုင်းအတွက် ထိန်းချုပ်မှု
▶ နွေဦးကို ဗဟိုပြုသော ထိန်းချုပ်ခလုတ်
▶ ထိန်းချုပ်နယ်မြေများတစ်လျှောက် ဖိအားနည်းသော ကျဆင်းမှု
▶ ပေးသွင်းသူ တစ်ဦးမှ အဆို့ရှင်နှင့် အီလက်ထရွန်းနစ် ထိန်းချုပ်မှု နှစ်ခုလုံး
လျှောက်လွှာ
Type 4WRA လမ်းကြောင်းထိန်းချုပ်မှုအဆို့ရှင်များကို စီးဆင်းမှု၏ ဦးတည်ချက်နှင့် ပမာဏကို ထိန်းချုပ်ရန်အတွက် အသုံးပြုသည်။
Directional control valves အမျိုးအစား 4WRA တွင် အခြေခံအားဖြင့် အိမ်ရာ (1)၊ control spool (3)၊ one သို့မဟုတ် two return springs (2) နှင့် တစ်ခု သို့မဟုတ် နှစ်ခု အချိုးကျ solenoids (5) တို့ပါဝင်သည်။
အမျိုးအစား 4WRA 6......10B/..... နှင့် 4WRA 10......10B/.....(3-position valve)
ဆိုလီနွိုက်များကို activated မလုပ်ပါက control spool (3) ကို return springs (2) ဖြင့် ကြားနေအနေအထားတွင် ထိန်းသိမ်းထားသည်။ control spool (3) ၏ actuation သည် proportional solenoid (5) မှတဆင့် တိုက်ရိုက်ဖြစ်သည်။ ဥပမာအားဖြင့်၊ ဆိုလီနွိုက် 'A' အား အားကောင်းလာပါက၊ ၎င်းသည် လျှပ်စစ်အချက်ပြမှု၏ အချိုးအစားအရ ထိန်းချုပ်ခလုတ် (3) ကို ညာဘက်သို့ တွန်းသွားမည်ဖြစ်သည်။ ချိတ်ဆက်မှုများကို P မှ B နှင့် A မှ T သို့ပြုလုပ်သည်။
ဤနည်းအားဖြင့်၊ control spool(3) သည် V-shaped grooves များကို စီးဆင်းရန် တဖြည်းဖြည်းပွင့်သွားစေသည်။အချိုးကျ solenoid (5) သည် စွမ်းအင်မရှိတော့သောအခါ control spool(3) ကို return spring ဖြင့် ဗဟိုအနေအထားသို့ ပြန်သွားသည် ။ (၂)။
အချိုးကျ Directional Valve 4WRA ဖွဲ့စည်းပုံ
4WRA ...A...10B နှင့် 4WRA ...B...10B (2-position valve) အမျိုးအစား
ဤအဆို့ရှင်၏လုပ်ဆောင်ချက်သည် အဆို့ရှင်အမျိုးအစား 4WRA နှင့် အတူတူပင်ဖြစ်ပါသည်။သို့သော်၎င်းသည် တစ်ခုတည်းသော အနေအထား လမ်းညွှန်အဆို့ရှင်ဖြစ်သည်
အချိုးကျ solenoid
Type 4WRA သည် subplate mounting၊ spring center နှင့် low pressure drop ကို control lands တွင် လက်ခံပါသည်။
၎င်းတို့ကို စက်၊ အပေါ့စားစက်မှုလုပ်ငန်း၊ သတ္တုဗေဒ၊ မိုင်း၊ အာကာသယာဉ်နှင့် အခြားနယ်ပယ်များတွင် အသုံးပြုလေ့ရှိသည်။
အချိုးကျ Directional Valve ၏ ဖွဲ့စည်းပုံ 4WRA...A... နှင့် 4WRA...B...
Proportional Directional Valve 4WRA ၏ သင်္ကေတ
