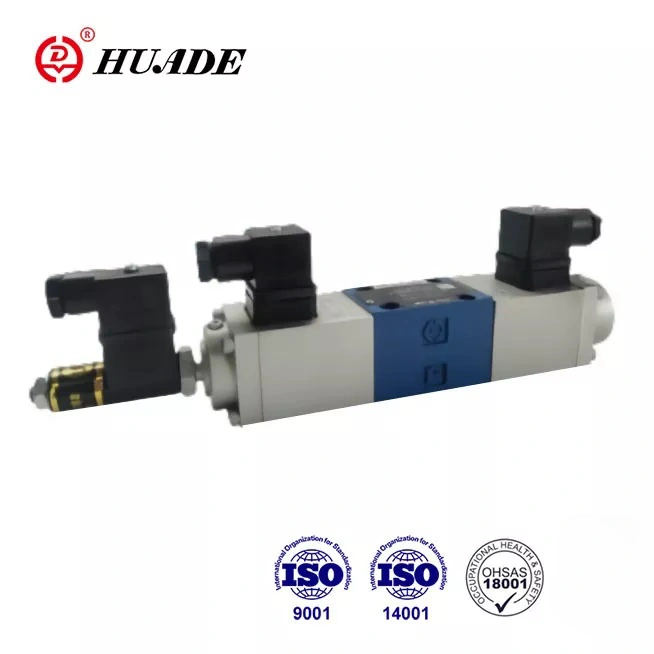

Type 4WRE အချိုးကျအဆို့ရှင်သည် sub-plate mounting၊ spring center ကိုလက်ခံသည်။ ကောင်းမွန်သောစီးဆင်းမှုစွမ်းရည်၊ မြင့်မားသောဖိအားနှင့်အလွန်ကောင်းမွန်သောထပ်တလဲလဲတိကျမှု၊ အသုံးပြုရန်အဆင်ပြေသည်။ ၎င်းသည် Rexroth နှင့် ရေရှည်ပူးပေါင်းဆောင်ရွက်မှုနှစ်ခုကြောင့် Rexroth မှကမ်းလှမ်းသော 4WRE စီးရီး 1X ကို အစားထိုးနိုင်သည်။ 4WRE အချိုးကျအဆို့ရှင်၏စွမ်းဆောင်ရည်သည် ပထမအဆင့်နိုင်ငံတကာအမှတ်တံဆိပ်များနှင့် ကိုက်ညီနိုင်ပါသည်။ ၎င်းသည် ကောင်းသော၊ တတ်နိုင်သော အခြားရွေးချယ်စရာတစ်ခုဖြစ်သည်။
|
ဟိုက်ဒရောလစ်ဒေတာ |
|||
|
အရွယ်အစား |
6 |
10 |
|
|
လည်ပတ်ဖိအား (Mpa) |
ဆိပ်ကမ်း A, B, P |
31.5 |
31.5 |
|
ဆိပ်ကမ်း T |
16 |
16 |
|
|
စီးဆင်းမှု (L/min) |
65 |
260 |
|
|
ညစ်ညမ်းမှုအဆင့်(㎛) |
≤ 20 (အကြံပြုထားသည် ≤10) |
||
|
Hysteresis (%) |
<၁ |
<၁ |
|
|
ထပ်တလဲလဲနိုင်မှု (%) |
<၁ |
<၁ |
|
|
တုံ့ပြန်မှု အာရုံခံနိုင်စွမ်း (%) |
nominal signal ၏ ≤ 0.5 |
nominal signal ၏ ≤ 0.5 |
|
|
ကြိမ်နှုန်းတုံ့ပြန်မှု (-3dB) (Hz) |
6 |
4 |
|
|
ဟိုက်ဒရောလစ်အရည် |
တွင်းထွက်ဆီ (NBR တံဆိပ်အတွက်)၊ Phosphate ester (FPM တံဆိပ်အတွက်) |
||
|
Viscosity range(mm²/s) |
2.8 မှ 380 အထိ |
||
|
Pressure fluid temperature range (℃) |
-20 မှ +70 |
||
|
တပ်ဆင်အနေအထား |
ရွေးချယ်ခွင့် |
||
|
အလေးချိန် (ကီလိုဂရမ်) |
ဆိုလီနွိုက် ၁ လုံးပါသော Valve |
1.91 |
5.65 |
|
ဆိုလီနွိုက် ၂ လုံးပါတဲ့ Valve |
2.66 |
7.65 |
|
|
လျှပ်စစ်အချက်အလက် |
|||
|
ဗို့အားအမျိုးအစား |
တိုက်ရိုက်ဗို့အား 24V သို့မဟုတ် 12V |
||
|
မက်တယ်။ Solenoid (A) အလိုက် လက်ရှိ |
1.5 |
1.5 |
|
|
ကွိုင် |
အအေးတန်ဖိုးသည် 20 ℃ |
5.4 |
10 |
|
Max.warm တန်ဖိုး |
8.1 |
15 |
|
|
ပတ်ဝန်းကျင်အပူချိန် ℃ |
+50 အထိ |
||
|
တာဝန် |
အဆက်မပြတ် |
||
|
Coil အပူချိန် ℃ |
+150 အထိ |
||
|
Valve insulation |
IP65 |
||
|
ဆက်စပ်အသံချဲ့စက် (တံတားအမျိုးအစား၏ 24V rectifier) |
2 ကြိမ်ချဉ်းကပ်လမ်းနှင့်အတူ |
VT-5001S20 (ရာထူး 2 ခုအတွက်) |
VT-5002S20 (ရာထူး 2 ခုအတွက်) |
|
1 ချဉ်းကပ်လမ်းနှင့်အတူ |
VT5005S10 (ရာထူး 3 ခုအတွက်) |
VT 5006S10 (ရာထူး 3 ခုအတွက်) |
|
|
Inductive positional transducer |
|||
|
လျှပ်စစ်တိုင်းတာရေးစနစ် |
LVDT |
||
|
လေဖြတ်ခြင်း (မီလီမီတာ) |
± 4.5 မျဉ်းဖြောင့် |
||
|
Linearity သည်းခံနိုင်မှု (%) |
1 |
||
|
ကွိုင်ခံနိုင်ရည် (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Inductance (mH) |
၆ မှ ၈ |
||
|
Oscillator ကြိမ်နှုန်း (KHz) |
2.5 |
||
|
Valve insulation |
IP65 |
||
အင်္ဂါရပ်များ:
▶ ဟိုက်ဒရောလစ်အရည်၏ ဦးတည်ရာနှင့် စီးဆင်းမှုကို ထိန်းချုပ်ရန်အတွက် Valve
▶ subplate တပ်ဆင်ခြင်းအတွက်
▶ လျှပ်စစ်အနေအထား တုံ့ပြန်ချက်
▶ နွေဦးကို ဗဟိုပြုသော ထိန်းချုပ်ခလုတ်
▶ ထိန်းချုပ်နယ်မြေများတစ်လျှောက် ဖိအားနည်းသော ကျဆင်းမှု
▶ ပေးသွင်းသူ တစ်ဦးမှ အဆို့ရှင်နှင့် အီလက်ထရွန်းနစ် ထိန်းချုပ်မှု နှစ်ခုလုံး
▶ DIN 24 340 ပုံစံ A၊ ISO4401 နှင့် CETOP - RP121H သို့ တပ်ဆင်ခြင်းပုံစံ
လျှောက်လွှာ
4WRE directional valve သည် အနီးကပ် circuit အတွက် သင့်လျော်ပြီး စက်၊ အပေါ့စားစက်မှုလုပ်ငန်း၊ သတ္တုဗေဒ၊ မိုင်း၊ အာကာသပျံသန်းမှုနှင့် အခြားနယ်ပယ်များတွင် အသုံးများသည်။
Type 4WRE directional valves များကို အချိုးကျ solenoids များဖြင့် တိုက်ရိုက်လည်ပတ်ပြီး စီးဆင်းမှု၏ ဦးတည်ချက်နှင့် ထုထည်ကို ထိန်းချုပ်ရန်အတွက် အသုံးပြုပါသည်။
၎င်းတို့တွင် အခြေခံအားဖြင့် အိမ်ရာ(1)၊ ထိန်းချုပ်မှု spool (4)၊ return springs နှစ်ခု (5)၊ proportional solenoids နှစ်ခု (2) နှင့် positional transducer (3) တို့ ပါဝင်ပါသည်။
4WRE6...10B... နှင့် 4WRE10... 10B...(အနေအထား 3 ခု) ရိုက်ထည့်ပါ။
ဆိုလီနွိုက် 'a' (2) အား အားကောင်းလာပါက၊ spool သည် ညာဘက်သို့ ရွေ့သွားပြီး၊ ခရီးသည် လျှပ်စစ်ထည့်သွင်းမှု အချက်ပြမှုနှင့် အချိုးကျပါသည်။ control spool (4) သည် V-shaped grooves များကို စီးဆင်းရန် အဆင့်ဆင့် ဖွင့်ပေးသည်။ control spool (4) ၏အနေအထားကို positional transducer (3) မှစောင့်ကြည့်သည်။ အီလက်ထရွန်းနစ်ထိန်းချုပ်မှုတွင် control spool ၏အမှန်တကယ်အနေအထားကိုကြိုတင်သတ်မှတ်ထားသောတန်ဖိုးနှင့်နှိုင်းယှဉ်သည်။ ဤတွင် ကျွန်ုပ်တို့တွင် ရှိပြီးသားကွဲလွဲချက်များကို အသိအမှတ်ပြုသည့် အနေအထား ထိန်းချုပ်ပတ်လမ်းတစ်ခုရှိသည်။
ကြိုတင်သတ်မှတ်ထားသောတန်ဖိုး (အမိန့်ပေးတန်ဖိုး) နှင့် တုံ့ပြန်မှုတန်ဖိုး (အမှန်တကယ်တန်ဖိုး) အကြားနှင့် သက်ဆိုင်ရာ ဆိုလီနွိုက်များပေါ်တွင် သင့်လျော်သော အချက်ပြမှုများဖြင့် ပြုပြင်ပါ။ ဆိုလီနွိုက် 'a' (2) အား လျော့သွားသည်နှင့် တစ်ပြိုင်နက် control spool သည် return springs (5) ဖြင့် ၎င်း၏ အလယ်ဗဟို အနေအထားသို့ ပြန်သွားပါသည်။
အချိုးကျ Directional Valve 4WRE6... နှင့် 4WRE10...
Type4WRE..A...10B/...(2-positionvalve)
ဤအဆို့ရှင်အမျိုးအစား၏မူလသည် 4wRE...10B/ နှင့်အတူတူပင်ဖြစ်သည်.. သို့သော်၊ ဤအဆို့ရှင်အမျိုးအစားသည် အာရုံခံကိရိယာတစ်ခုနှင့် ဆိုလီနွိုက်တစ်ခုသာရှိသည်။
အချိုးကျ Directional Valve ၏ ဖွဲ့စည်းပုံ 4WRE6...A... 10B နှင့် 4WRE10...A... 10B
Proportional Directional Valve 4WRE ၏ သင်္ကေတ
