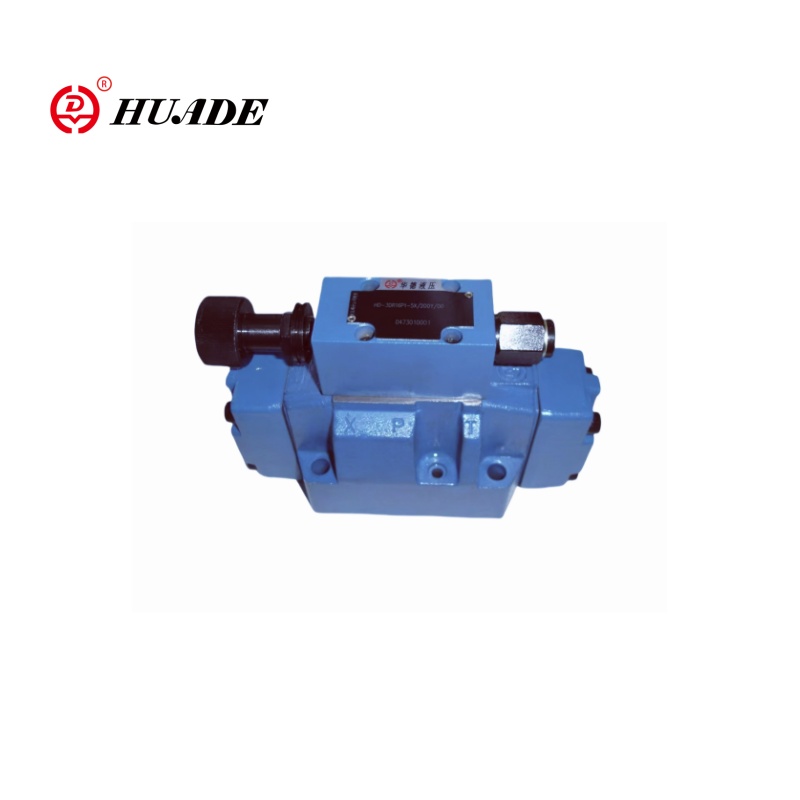

လေယာဉ်မှူးသည်အဆို့ရှင် 3Dr16P-5X ကိုလျှော့ချခြင်းအားဖြင့်သုံးလမ်းသွားအချိုးအစားကိုလျှော့ချခဲ့သည်။ Huade ၏အချိုးကျဖိအားသည် Valve ၏ 3Dr16P-5X ကိုလျှော့ချရန်အသုံးပြုသည်။ 3Dr16P-5x, "3DR" သည် Valve စီးရီးကိုလျှော့ချခြင်းသုံးလမ်းသွားဖိအားကိုကိုယ်စားပြုသည်။ 16 "သည်အရွယ်အစားကိုကိုယ်စားပြုသည်။ P သည် configuration code ကိုကိုယ်စားပြုသည်။ Huade's 3Dr16P-5x အချိုးကျအဆို့ရှင်သည် Rexroth မှကမ်းလှမ်းသောပုံစံကိုအစားထိုးနိုင်သည်။
| ဗိုလ်ချုပ်ကြီး | ||
| အလေးချိန်ကီလိုဂရမ် | 8 | |
| တပ်ဆင်ခြင်းအနေအထား | မလုပ်မနေရမဟုတ်သော | |
| ပတ်ဝန်းကျင်အပူချိန်အကွာအဝေး℃ | -30 မှ + 50 | |
| ဟိုက်ဒလက်စ် | ||
| အမည်ခံဖိအားဘား | 315 | |
| အများဆုံး operating ဖိအား | -portp p ဘား | 315 |
| ဘားဘားတစ်ခု | 250 | |
| - ဆိပ်ကမ်း y ဘား | သီးခြားစီနှင့် Tank မှဖိအား | |
| ဖိအား setting ကို | -Minimum ဘား | စီးဆင်းမှုပေါ်မူတည် |
| -maxImIx ဘား | 50; 100; 200; 250 | |
| အများဆုံးစီးဆင်းမှုဌ / min | 220 | |
| ဟိုက်ဒရောလစ်အရည် | ဓာတ်သတ္တုဆီ (HL, HLP) မှ DIN 51524 1); VDMA 24568 သို့အတ်ထုပ်ပတ်တိယိုယွင်းနေသောဟိုက်ဒရောလစ်အရည်များ (90221) သို့ကြည့်ပါ။ HETG (အဓမ္မပြုကျင့်ခြင်းမျိုးစေ့ဆီ) 1); hepg (polyglycols) 2); HEES (ဒြပ် Els) 2); တောင်းဆိုမှုအပေါ်အခြားဟိုက်ဒရောလစ်အရည် | |
| ဟိုက်ဒရောလစ်အရည်အပူချိန်အကွာအဝေး℃ | -30 မှ +80 (NBR တံဆိပ်များ) -20 မှ +80 (FKM Seals) | |
| viscosity အကွာအဝေးမီလီမီတာ2/ s | 10 မှ 800 | |
| ခွင့်ပြုထားသော max ။ ISO 4406 (ဂ) သို့ဟိုက်ဒရောလစ်အရည် - သန့်စင်ခြင်း၏ညစ်ညမ်းမှုဘွဲ့ | အတန်း 20/18/15 3 | |
အင်္ဂါရပ်များ:
▶ (P သို့) နှင့်ကန့်သတ်ခြင်း (A to T က) ကိုစနစ်တစ်ခုကိုလျှော့ချရန်အဆို့ရှင်
subplate mounting အတွက်
▶ 4 ဖိအားအဆင့်သတ်မှတ်ချက်များ
▶ 4 ညှိနှိုင်းမှုဒြပ်စင်များ, optional ကို:
● rotary knob
●ဟေဇဘတ်နှင့်အကာအကွယ်ပေးသည့်လက်ဖြင့်လက်
●စကေးနှင့်အတူသော့ခတ်ထားတဲ့ rotary ဘူးသီး
စကေးနှင့်အတူ Rotary Knob
လျှောက်လွှာ -
အချိုးကျဖိအားသည် Valve 3Dr16P-5x သည်ဆေးထိုးပုံသွင်းစက်များ, ဆောက်လုပ်ရေးစက်ယန္တရားများ, ဆောက်လုပ်ရေးစက်ယန္တရားများ,
ဖိအားထိန်းချုပ်မှု Valves အမျိုးအစား 3 -DRDR သည် 3-works ဖိအားပေးမှုကို 3 လမ်းဖိအားကိုအလယ်တန်းတိုက်နယ်အတွက်ဖိအားကယ်ဆယ်ရေးလုပ်ငန်းများကိုလျှော့ချပေးသည်။ သူတို့ကစနစ်ဖိအားကိုလျှော့ချဖို့အသုံးပြုကြသည်။

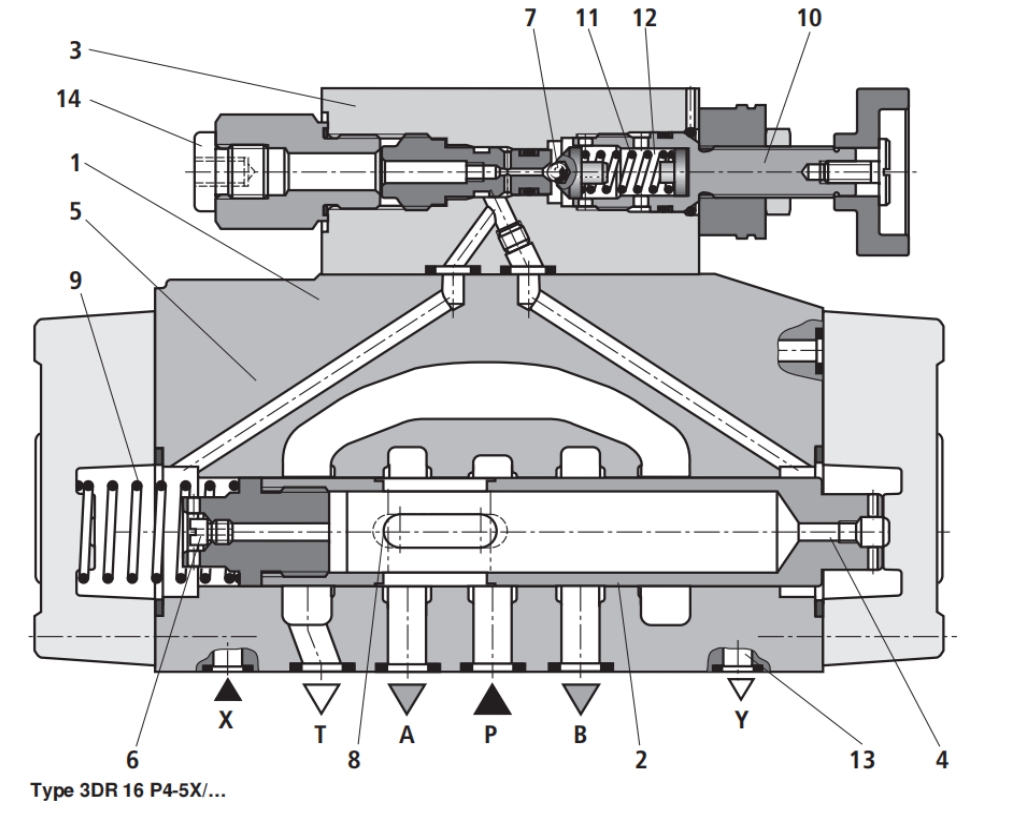

အဆို့ရှင်ကိုလျှော့ချခြင်းအဆို့ရှင်များသည်အဓိကအဆို့ရှင် (1) နှင့်ထိန်းချုပ်မှု spool (2) နှင့်ရှေ့ပြေးထိန်းချုပ်ရေးအဆို့ရှင် (3) နှင့်ရှေ့ပြေးထိန်းချုပ်ရေးအဆို့ရှင် (3) တွင်အဓိကအဆို့ရှင် (3) နှင့်အတူ) ပါဝင်သည်။
အစအနေအထားတွင်အဆို့ရှင်သည်ဖွင့်ထားသည်။ Hydraulic အရည်သည် CHANTH P မှကန့်သတ်ချက်မရှိပဲချန်ထားရန် channel P မှစီးဆင်းနိုင်သည်။
Channel A တွင်ဖိအားပေးမှုသည် Compression Spring (9) နှင့်ဆန့်ကျင်ဘက် spool area ရိယာမှ Via (4) မှတစ်ဆင့်အသုံးပြုသည်။ တစ်ချိန်တည်းမှာပင်, Plot Control Valve (7) နှင့်ရုပ်သံလိုင်း (7) နှင့်ရုပ်သံလိုင်း (7) မှ Promer-load-loaded Control Skol (5) မှဖိအား (6) မှဖိအားကို orifice (6) မှတစ်ဆင့်အသုံးပြုသည်။
ချုံ့ခြင်းနွေ ဦး ရာသီ (11) ၏ setting ပေါ် မူတည်. ဘောလုံး (7) နှင့် Channel (5) နှင့် Channel (5) တွင်တည်ဆောက်သည်။ Hydraulic အရည်မှ Compression Spring (11) တွင်ဖိအားပေးမှုတန်ဖိုးများထက်ပိုမိုမြင့်မားသောတန်ဖိုးကိုရောက်ရှိခြင်းထက်ပိုမိုမြင့်မားသောတန်ဖိုးကိုရောက်ရှိသည်အထိ Hydraulic အရည် (2) ကို channel p မှတဆင့် channel p မှတဆင့် channel P ကို channel P ကို channel P ကို channel P ကို channel P ကို channel p
Control SPOON (2) သည်ပိတ်ထားသောအနေအထားသို့ရွေ့လျားသွားသည်။ Channel A နှင့် compression နွေ ဦး ရာသီတွင်ဖိအားပေးမှုတန်ဖိုးများရှိသည့်အခါဖိအားလျော့နည်းသွားသည့်အခါဖိအားလျော့နည်းသွားသည်
ချိန်ခွင်လျှာ။
ရုပ်သံလိုင်းရှိဖိအားသည် Actuator တွင်လုပ်ဆောင်နေသောပြင်ပတပ်များကြောင့်ပိုမိုမြင့်တက်လာသောအခါ Control Skoe (2) ကို Compression Spring (9) ကိုထပ်မံတွန်းအားပေးသည်။ ၎င်းသည် Channel T နှင့် Channel မှ Control Land (8) တွင် Control Skool (2) တွင်ဆက်သွယ်မှုတစ်ခုအကြားဆက်သွယ်မှုတစ်ခုဖွင့်သည်။ ကန်ထရိုက်တာမှစီးဆင်းနေသောဟိုက်ဒရောလစ်အရည်ပမာဏသည်ဖိအားပေးမှုမရှိတော့ကြောင်းသေချာစေသည်။
ရှေ့ပြေး ဦး ရေနံသည် Port Ye တွင် Plot Line (13) မှတစ်ဆင့်ပြင်ပတွင်စောဒကတက်သည်။ Port Y. Refat တွင် Tank သို့အမြဲတမ်းဖိအားပေးခံရရမည်။
ဖိအား gauge port (14) ကို Channel ကို Channel ကိုလျှော့ချရန်ခွင့်ပြုသည်။
