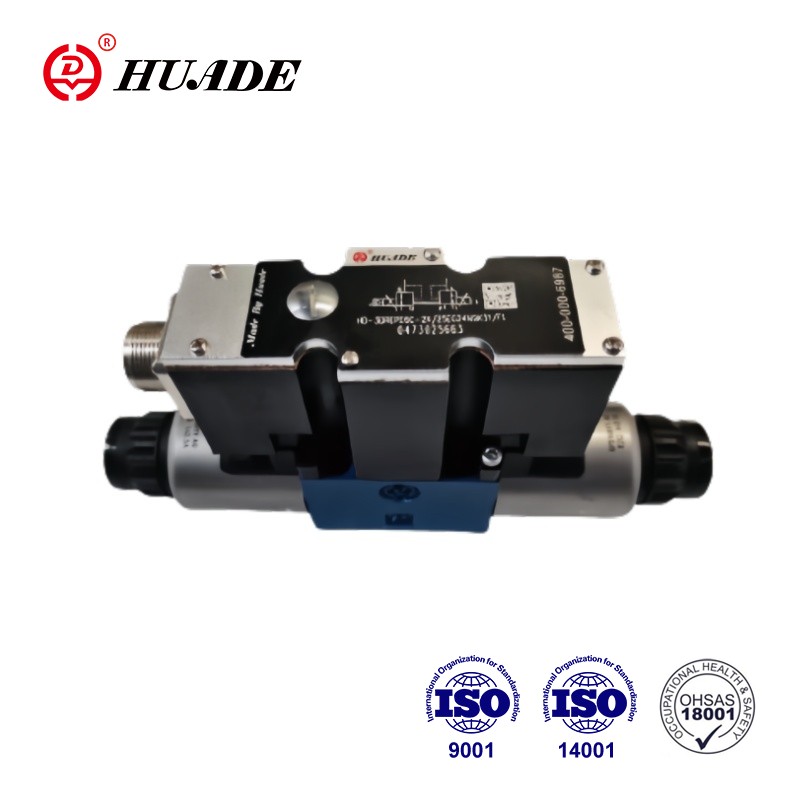

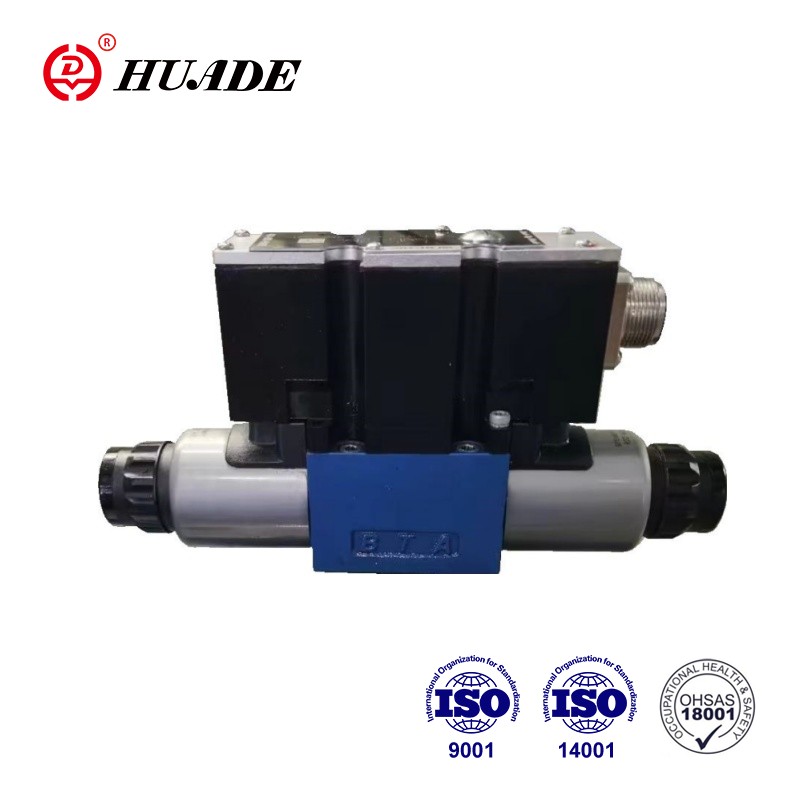

အချိုးကျဖိအားလျှော့ချသည့်အဆို့ရှင် 3DREPE6-2X နှင့် နှိုင်းယှဉ်ပါက အချိုးကျဖိအားလျှော့ချသည့်အဆို့ရှင် 3DREPE6E-2X အဆို့ရှင်သည် အသွင်အပြင်နှင့် နိယာမဆင်တူသော်လည်း ကွာခြားချက်မှာ ၎င်းတွင် တပ်ဆင်ထားသော အသံချဲ့စက်နှင့် မျက်နှာပြင် A1 ပါရှိသည်။ ဆိုလီနွိုက်များကို ပေါင်းစပ်ထိန်းချုပ်သော အီလက်ထရွန်းနစ်ပစ္စည်းများမှတစ်ဆင့် ရွေးချယ်ထိန်းချုပ်နိုင်သည်။ Huade ၏ 3DREPE6E-2X နှင့် Rexroth သည် တူညီသော အရည်အသွေးစံနှုန်းများကို အသုံးပြုသည်။ စွမ်းဆောင်ရည်က Rexroth နဲ့ ကိုက်ညီနိုင်ပါတယ်။
| ဟိုက်ဒရောလစ် | |||
| Valve အမျိုးအစား | HD-3DREP | HD-3DREPE | |
| လည်ပတ်ဖိအားအတိုင်းအတာ MPa | ဆိပ်ကမ်း P | ဖိအားအဆင့် 1.6 အတွက် 2 မှ 10 | |
| ဖိအားအဆင့် 2.5 အတွက် 3 မှ 10 | |||
| ဖိအားအဆင့် 4.5 အတွက် 5 မှ 10 | |||
| ဆိပ်ကမ်း | ၀ မှ ၃ | ||
| Max.flow L/min | 15(△p=5MPa) | ||
| စစ်ထုတ်ခြင်း အနုစိတ် (μm) | ≤20(ဖြစ်နိုင်ရင်≤10) | ||
| Hysteresis (%) | ≤5 | ||
| ထပ်တလဲလဲနိုင်မှု တိကျမှု (%) | ≤1 | ||
| တုံ့ပြန်မှု အာရုံခံနိုင်စွမ်း (%) | ≤0.5 | ||
| ဖိအားအရည် | တွင်းထွက်ဆီ သို့မဟုတ် ဖော့စဖိတ်အက်စတာ | ||
| Viscosity range မီလီမီတာ2/s | ၂၀~၃၈၀ | ||
| ဖိအားအရည် အပူချိန် အပိုင်းအခြား (℃) | -20~+80 | ||
| အလေးချိန် (Kg) | 2 | 2.2 | |
| လျှပ်စစ် | |||
| လျှပ်စစ်ဒေတာ၊ ဆိုလီနွိုက် | |||
| Valve အမျိုးအစား | HD-3DREP | HD-3DREPE | |
| ဗို့အားအမျိုးအစား | DC | DC | |
| Nominal ဗို့အား (V) | 24 | ||
| Max.current (A) | 1.5 | 2.5 | |
| ဆိုလီနွိုက် ကွိုင်ခံနိုင်ရည် (Ω) | အအေးတန်ဖိုးသည် 20 ℃ | 4.8 | 2 |
| Max.warm တန်ဖိုး | 7.2 | 3 | |
| တာဝန် (%) | 100 | ||
| Coil အပူချိန် ℃ | 150 အထိ | ||
| အကာအကွယ် | IP65 | ||
| လျှပ်စစ်၊ အီလက်ထရွန်းနစ် ထိန်းချုပ်မှု | |||
| အသံချဲ့စက် | HD-VT-VSPA2-50-1X/T1 (ချဉ်းကပ်လမ်း 1 အချိန်နှင့်အတူ) | ပေါင်းစပ်ထိန်းချုပ်မှုအီလက်ထရွန်းနစ် | |
| HD-VT-VSPA2-50-1X/T5 (ချဉ်းကပ်လမ်း 5 ကြိမ်နှင့်အတူ) | |||
| ပံ့ပိုးမှုဗို့အား | Nominal ဗို့အား VDC | 24 | |
| ကန့်သတ်ချက်တန်ဖိုး V နိမ့်သည်။ | 19 | ||
| အထက်ကန့်သတ်ချက်တန်ဖိုး V | 35 | ||
| လက်ရှိသုံးစွဲမှု | Imax A | 1.8 | |
| Impulse current A | 4 | ||
အင်္ဂါရပ်များ:
▶ စီးဆင်းမှု၏ဖိအားနှင့် လမ်းကြောင်းကို ထိန်းချုပ်ရန်အတွက် တိုက်ရိုက်ထိန်းချုပ်ထားသော အချိုးကျအဆို့ရှင်များ
▶ ဗဟိုချည်နှင့် ဖြုတ်တပ်နိုင်သော ကွိုင်များဖြင့် အချိုးကျသော ဆိုလီနွိုက်များမှတစ်ဆင့် အသက်သွင်းသည်။
▶ လက်ဖြင့်ရေးခြင်း၊ စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။
▶ နွေဦးရာသီကို ဗဟိုပြုသော ထိန်းချုပ်မှုစပွန်ဆာ
▶ ပေါင်းစပ်အီလက်ထရွန်နစ်ပစ္စည်းများ၊ မျက်နှာပြင် A1 ဖြင့် HD-3DREPE အမျိုးအစား
▶ HD-3DREP အမျိုးအစားအတွက် ပြင်ပထိန်းချုပ်မှု အီလက်ထရွန်နစ်ပစ္စည်းများ
▶ Analogue အသံချဲ့စက် အမျိုးအစား HD-VT-VSPA2-50-1X/... Eurocard ဖော်မတ်
▶ ဒစ်ဂျစ်တယ် အသံချဲ့စက် အမျိုးအစား HD-VT-VSPD-1-1X/။ .. Eurocard ဖော်မတ်
▶ လျှပ်စစ် အသံချဲ့စက် အမျိုးအစား HD-VT-11118 မော်ဂျူလာ ဒီဇိုင်း
▶ အရင်းအမြစ်တစ်ခုတည်းမှ Valve နှင့် အချိုးကျထိန်းချုပ်ထားသော အီလက်ထရွန်းနစ်ပစ္စည်းများ
လျှောက်လွှာ
အချိုးကျဖိအားလျှော့ချသည့်အဆို့ရှင် 3DREP6E-2X ကို စက်ကိရိယာများ၊ အပေါ့စားစက်မှုလုပ်ငန်း၊ သတ္တုဗေဒနှင့် အခြားစက်မှုလုပ်ငန်းအမျိုးမျိုးတွင် ဟိုက်ဒရောလစ်စနစ်များ၏ အလိုအလျောက်ထိန်းချုပ်မှုတွင် တွင်ကျယ်စွာအသုံးပြုသည်။
3-way ဖိအားလျှော့ချအဆို့ရှင်အမျိုးအစား 3DREP6-2X... ကို အချိုးကျသော ဆိုလီနွိုက်များဖြင့် တိုက်ရိုက်လုပ်ဆောင်သည်။ ၎င်းတို့သည် လျှပ်စစ်အဝင်အချက်ပြလှိုင်းကို အချိုးကျဖိအားအထွက်အချက်ပြအဖြစ်သို့ ပြောင်းလဲပေးသည်။ အချိုးကျသော ဆိုလီနွိုက်များသည် ဗဟိုချည်နှင့် ဖြုတ်တပ်နိုင်သော ကွိုင်များဖြင့် ထိန်းချုပ်နိုင်သော wet pin DC solenoids များဖြစ်သည်။ ဆိုလီနွိုက်များကို ပြင်ပထိန်းချုပ်မှုအီလက်ထရွန်နစ်ပစ္စည်းများ (အမျိုးအစား 3DREP-2X) သို့မဟုတ် ပေါင်းစပ်ထိန်းချုပ်ထားသော အီလက်ထရွန်းနစ်ပစ္စည်းများ (အမျိုးအစား 3DREPE-2X) မှတဆင့် ရွေးချယ်ထိန်းချုပ်နိုင်သည်။
valve တွင် အဓိကအားဖြင့် solenoids(5 နှင့် 6)၊housing(1)၊ control spool(2)(3 နှင့် 4) နှင့် optional integrated valve electronics(7) တို့ ပါဝင်ပါသည်။
ဆိုလီနွိုက်(5 နှင့် 6) သည် စွမ်းအင်ကို ချေဖျက်ပေးခြင်းဖြင့် ထိန်းချုပ်မှု ခလုတ်(2) ကို ဖိသိပ်ထားသော စပရိန်များဖြင့် ၎င်း၏ဗဟို အနေအထားတွင် ထိန်းထားသည်။ solenoids များထဲမှ တစ်ခုအား အားဖြည့်သောအခါ control spool (2) ကို တိုက်ရိုက် လည်ပတ်သည်။
E.g. solenoid (5) အားအားဖြည့်ခြင်းဖြင့် (5) ဖိအားတိုင်းတာခြင်း spool (3) နှင့် control spool (2) သည် လျှပ်စစ်ထည့်သွင်းခြင်းအချက်ပြမှုအချိုးအစား ညာဘက်သို့ ရွှေ့ပါ။ P မှ B နှင့် A မှ T ချိတ်ဆက်မှုသည် တိုးတက်သောစီးဆင်းမှုလက္ခဏာများနှင့်အတူ orifice form cross-sections မှတဆင့်ဖြစ်သည်။
solenoid (5) ၏ စွမ်းအင်ကို လျော့ချခြင်း : ထိန်းချုပ်မှု spool (2) ကို compression springs ဖြင့် ၎င်း၏ အလယ်ဗဟို အနေအထားသို့ ပြန်သွားပါသည်။ အလယ်အနေအထားတွင် A နှင့် B မှ T ချိတ်ဆက်မှုများကို ဖွင့်ထားသောကြောင့် ဖိအားအရည်များသည် တိုင်ကီသို့ လွတ်လပ်စွာ စီးဆင်းနိုင်သည်။ ရွေးချယ်နိုင်သောလက်သည် (9 သို့မဟုတ် 10) ကို အစားထိုးပေးသည် ၊ solenoid အား အားမဖြစ်စေဘဲ control spool (2) ကို ရွှေ့ရန် ဖြစ်နိုင်သည်။
2 position valve ၏ ဤဗားရှင်း၏လုပ်ဆောင်ချက်သည် အခြေခံအားဖြင့် 3 switching position ရှိသော valve ၏လုပ်ဆောင်ချက်နှင့် တူညီပါသည်။
အနေအထား အဆို့ရှင် 2 ခုအား ဆိုလီနွိုက် 5 သို့မဟုတ် 6 ဖြင့်သာ တပ်ဆင်ထားသည်။ ပလပ် (11) ကို ဒုတိယ ဆိုလီနွိုက်၏ နေရာတွင် တပ်ဆင်ထားသည်။
အချိုးကျ အချိုးကျ ဖိအားလျှော့ချခြင်း Valve 3DREP6E-2X ၏ သင်္ကေတများ
အခြားအချိုးကျအဆို့ရှင်များနှင့် တွဲဖက်အသုံးပြုသည်။
ပေါင်းစပ်အဆို့ရှင်၏အထုပ်
