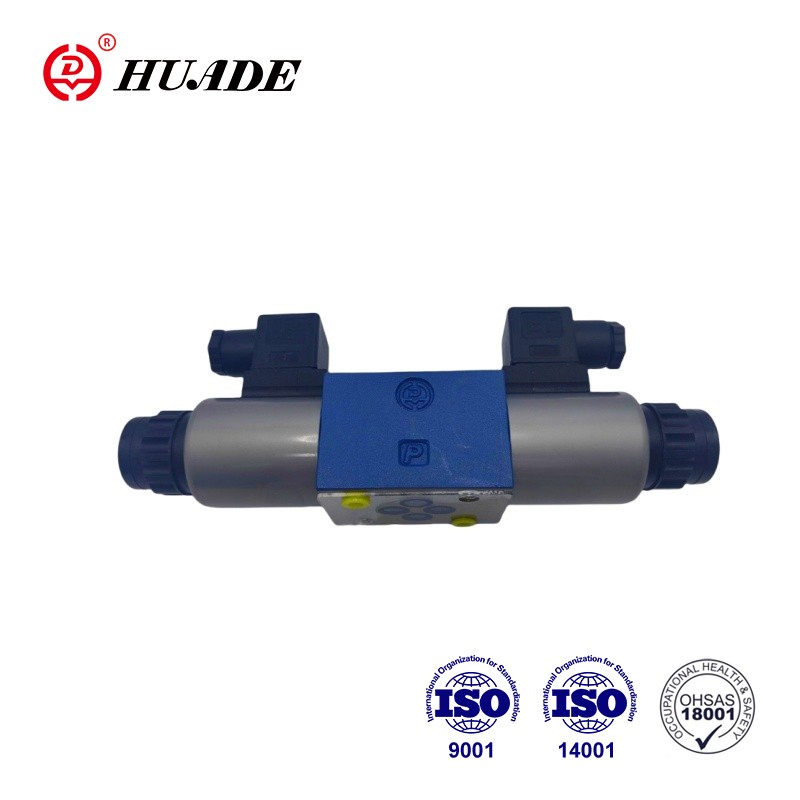

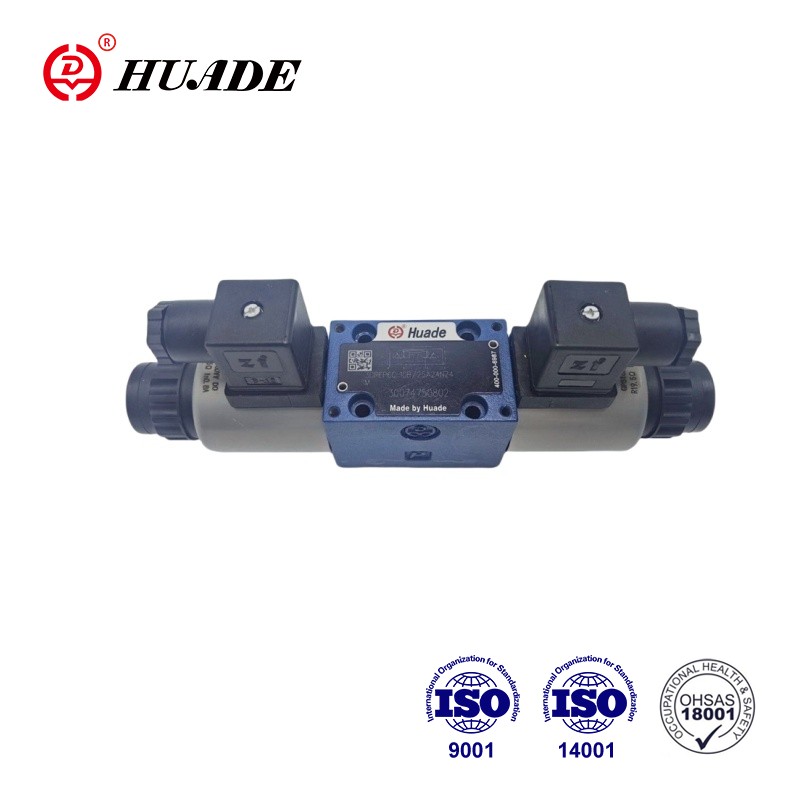

သုံးလမ်းသွားအချိုးကျ ဖိအားလျှော့ချသည့်အဆို့ရှင် 3DREP 6A သည် ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တွင် ဖိအားလိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် အဝင်အချက်ပြပြောင်းလဲမှုများနှင့်အညီ အထွက်ဖိအားကို တိကျစွာချိန်ညှိနိုင်သည်။ တစ်ချိန်တည်းမှာပင်၊ 3DREP 6A ၏တည်ငြိမ်သောစွမ်းဆောင်ရည်သည် ထုတ်လုပ်မှုလုပ်ငန်းစဉ်၏အဆက်ပြတ်မှုနှင့် ဘေးကင်းမှုကိုလည်း အာမခံပါသည်။
| ဟိုက်ဒရောလစ် | ||
| လည်ပတ်ဖိအား (MPa) | ဆိပ်ကမ်း P | 10၊ 10 ကျော်ပါက valve ကို ထည့်သွင်းပါ၊ ZDR6DP..-30B/... input port တွင် ရိုက်ထည့်ပါ။ |
| ဆိပ်ကမ်း | 3 | |
| Max.flow (L/min) | 15(∆p=5MPa) | |
| ညစ်ညမ်းမှုအဆင့် (အမ်) | အနည်းဆုံး β10≥ 75 ၏ ထိန်းသိမ်းမှုနှုန်းဖြင့် အကြံပြုချက်ကို စစ်ထုတ်ပါ။ | |
| Hysteresis (%) | ≤3 | |
| ထပ်တလဲလဲနိုင်မှု တိကျမှု (%) | ≤1 | |
| တုံ့ပြန်မှု အာရုံခံနိုင်စွမ်း (%) | ≤1 | |
| ပြောင်းပြန်ကာလ (%) | ≤1 | |
| ဖိအားအရည် | တွင်းထွက်ဆီ (NBR တံဆိပ်အတွက်)၊ Phosphate ester (FPM တံဆိပ်အတွက်) | |
| Viscosity range (mm2/s) | 2.8 မှ 380 အထိ | |
| Pressure fluid temperature range (°C) | -20 မှ +70 | |
| တပ်ဆင်ခြင်း။ | ရွေးချယ်နိုင်သည်၊ ဖြစ်နိုင်ရင် အလျားလိုက် | |
| အလေးချိန် (ကီလိုဂရမ်) | Type C:2.6;type A.B:1.5 | |
| လျှပ်စစ်၊ ဆိုလီနွိုက် | ||
| ပံ့ပိုးမှုဗို့အား | DC24V | |
| ဆိုလီနွိုက် (A) တစ်ခုလျှင် အမည်ခံလျှပ်စီးကြောင်း | 0.8 | |
| ဆိုလီနွိုက်တစ်ခုလျှင် Max.current (A) | ≤0.02 | |
| ဆိုလီနွိုက် ကွိုင်ခံနိုင်ရည် (Ω) | 20°C တွင် အအေးတန်ဖိုး | 19.5 |
| မက်တယ်။ နွေးထွေးသောတန်ဖိုး | 28.8 | |
| အလုပ်အခြေအနေ | စဉ်ဆက်မပြတ် | |
| အခြေအနေအပူချိန် (°C) | ~+၅၀ | |
| Coil အပူချိန် (°C) | ~+၁၅၀ | |
| DIN40 050 သို့ ကာကွယ်မှု | IP65 | |
| လျှပ်စစ်ချိတ်ဆက်မှုများ | 3DREP | DIN 43 650-AF2/Pg11 သို့ DIN43650-AM2 plug-in connector သို့ အစိတ်အပိုင်းပလပ်ဖြင့် |
| 3DREPE | E DIN43563-AM6-3 ပလပ်အင်ချိတ်ဆက်ကိရိယာ E DIN43563-BF6-3/Pg11 သို့ အစိတ်အပိုင်းပလပ်ဖြင့် | |
အင်္ဂါရပ်များ:
▶ စီးဆင်းမှု၏ ဖိအားနှင့် လမ်းကြောင်းကို ထိန်းချုပ်ရန်အတွက် တိုက်ရိုက် အချိုးကျသော အဆို့ရှင်များ
▶ ဗဟိုချည်နှင့် ဖြုတ်တပ်နိုင်သော ကွိုင်များဖြင့် အချိုးကျသော ဆိုလီနွိုက်များမှတစ်ဆင့် အသက်သွင်းသည်။
▶ နွေဦးရာသီကို ဗဟိုပြုသော ထိန်းချုပ်မှုစပွန်ဆာ
လျှောက်လွှာ
သုံးလမ်းအချိုးကျ ဖိအားလျှော့ချသည့်အဆို့ရှင် 3DREP 6A ကို စက်မှုနယ်ပယ်များ၊ မိုဘိုင်းစက်ပိုင်းဆိုင်ရာ ဟိုက်ဒရောလစ်စနစ်များ၊ အလုပ်ခုံများနှင့် အခြားအဆင့်မြင့်စက်ပစ္စည်းများတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။
3-way ဖိအားလျှော့ချသည့်အဆို့ရှင်အမျိုးအစား 3DREP 6. ကို အချိုးကျသော ဆိုလီနွိုက်များဖြင့် တိုက်ရိုက်လုပ်ဆောင်သည်။ ၎င်းတို့သည် လျှပ်စစ်အဝင်အချက်ပြလှိုင်းကို အချိုးကျဖိအားအထွက်အချက်ပြအဖြစ်သို့ ပြောင်းလဲပေးသည်။
အချိုးကျသော ဆိုလီနွိုက်များသည် ဗဟိုချည်နှင့် ဖြုတ်တပ်နိုင်သော ကွိုင်ပါရှိသော စိုစွတ်သော pin DC solenoids များဖြစ်သည်။ ဆိုလီနွိုက်များကို ပြင်ပထိန်းချုပ် အီလက်ထရွန်းနစ်ပစ္စည်းများမှတစ်ဆင့် ရွေးချယ်ထိန်းချုပ်နိုင်သည်။
◆ဒီဇိုင်း-
valve တွင် အဓိကအားဖြင့် အောက်ပါတို့ပါဝင်သည်။
◆လုပ်ဆောင်ချက်-
ဆိုလီနွိုက်များ (1 နှင့် 2) သည် စွမ်းအင်ကို ချေဖျက်ပေးခြင်းဖြင့် ထိန်းချုပ်မှု ခလုတ် (5) ကို ဖိသိပ်ထားသော စပရိန်များဖြင့် ၎င်း၏ ဗဟိုအနေအထားတွင် ထိန်းထားသည်။
solenoids များထဲမှ တစ်ခုအား စွမ်းအင်ရရှိသောအခါ control spool (2) ကို တိုက်ရိုက်လုပ်ဆောင်သည်။
E.g. solenoid "a" ကို စွမ်းအင်ပေးခြင်းဖြင့် (1)
→ ဖိအားတိုင်းတာသည့် စပွန်ဆာ (၅) နှင့် ထိန်းချုပ်ခလုတ် (၄) သည် လျှပ်စစ်ထည့်သွင်းခြင်းအချက်ပြမှုနှင့်အညီ ညာဘက်သို့ ရွှေ့ပါ။
→ P မှ B နှင့် A မှ T ချိတ်ဆက်မှုသည် တိုးတက်သောစီးဆင်းမှုလက္ခဏာများနှင့်အတူ orifice form cross-sections မှတဆင့်ဖြစ်သည်
◆(၁) ဆိုလီနွိုက်၏ စွမ်းအင်လျော့နည်းခြင်း၊
→ ထိန်းချုပ်မှုစပွန်ဆာ (၄) ကို ဖိသိပ်ထားသော စပရိန်များဖြင့် ၎င်း၏ဗဟိုအနေအထားသို့ ပြန်သွားပါသည်။
A နှင့် B မှ T ချိတ်ဆက်မှုများသည် အလယ်တည့်တည့်တွင်ပွင့်နေသောကြောင့် ဖိအားအရည်များသည် tank သို့ လွတ်လပ်စွာစီးဆင်းနိုင်သည်။ စိတ်ကြိုက်ရွေးချယ်နိုင်သော လက်ဖြင့် အစားထိုးခြင်းများ ပြုလုပ်ခြင်းဖြင့် ထိန်းချုပ်မှု ခလုတ် (၄) ကို ဆိုလီနွိုက်အား စွမ်းအင်မပေးဘဲ ရွှေ့ရန် ဖြစ်နိုင်သည်။
●သတိထား!
လက်ကို မရည်ရွယ်ဘဲ အသုံးပြုခြင်းသည် ထိန်းချုပ်မရသော စက်လှုပ်ရှားမှုကို ဖြစ်စေနိုင်သည်။
အချိုးကျ ဖိအားလျှော့ချခြင်း Valve 3DREP 6A ၏ သင်္ကေတများ
