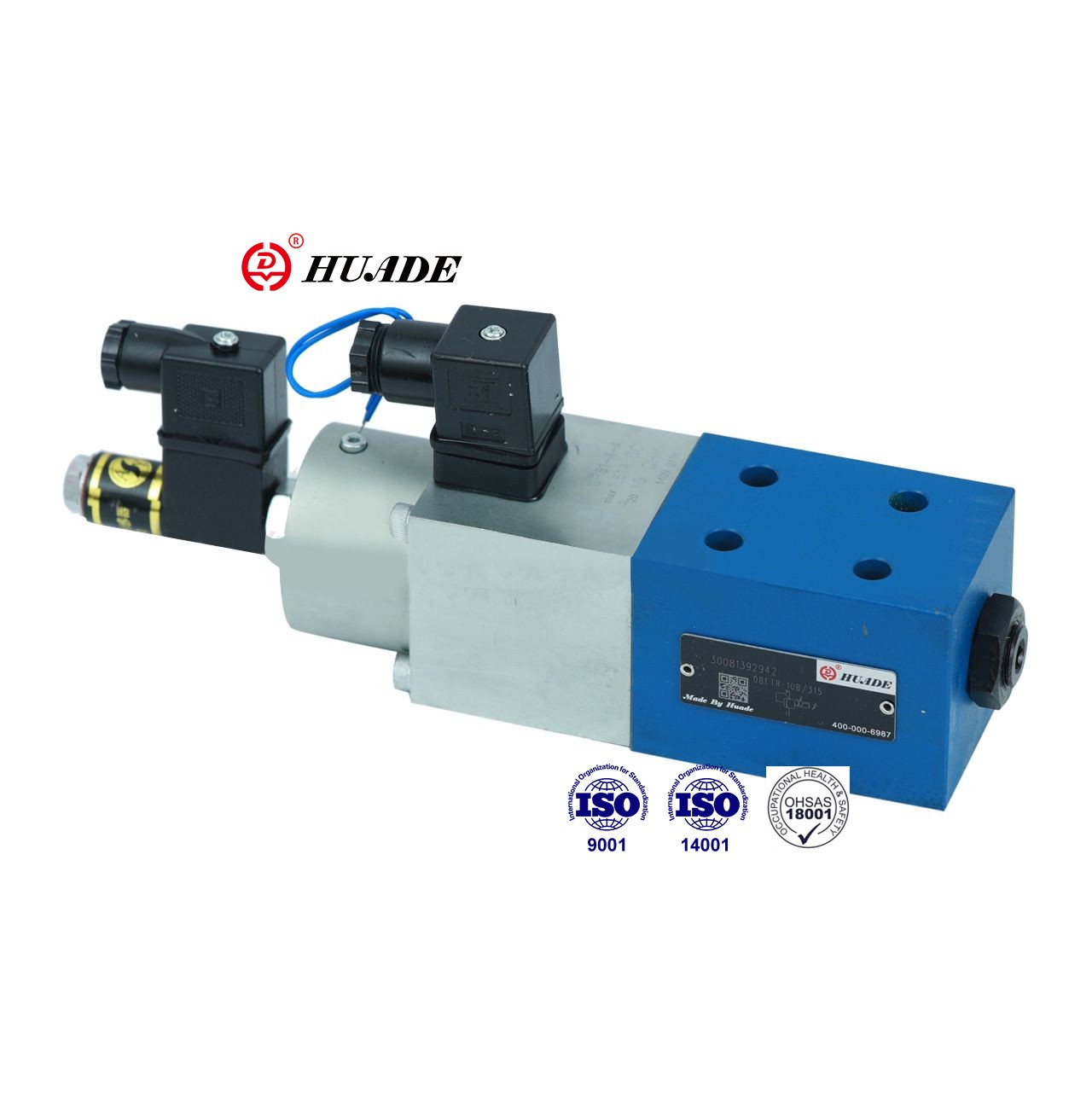

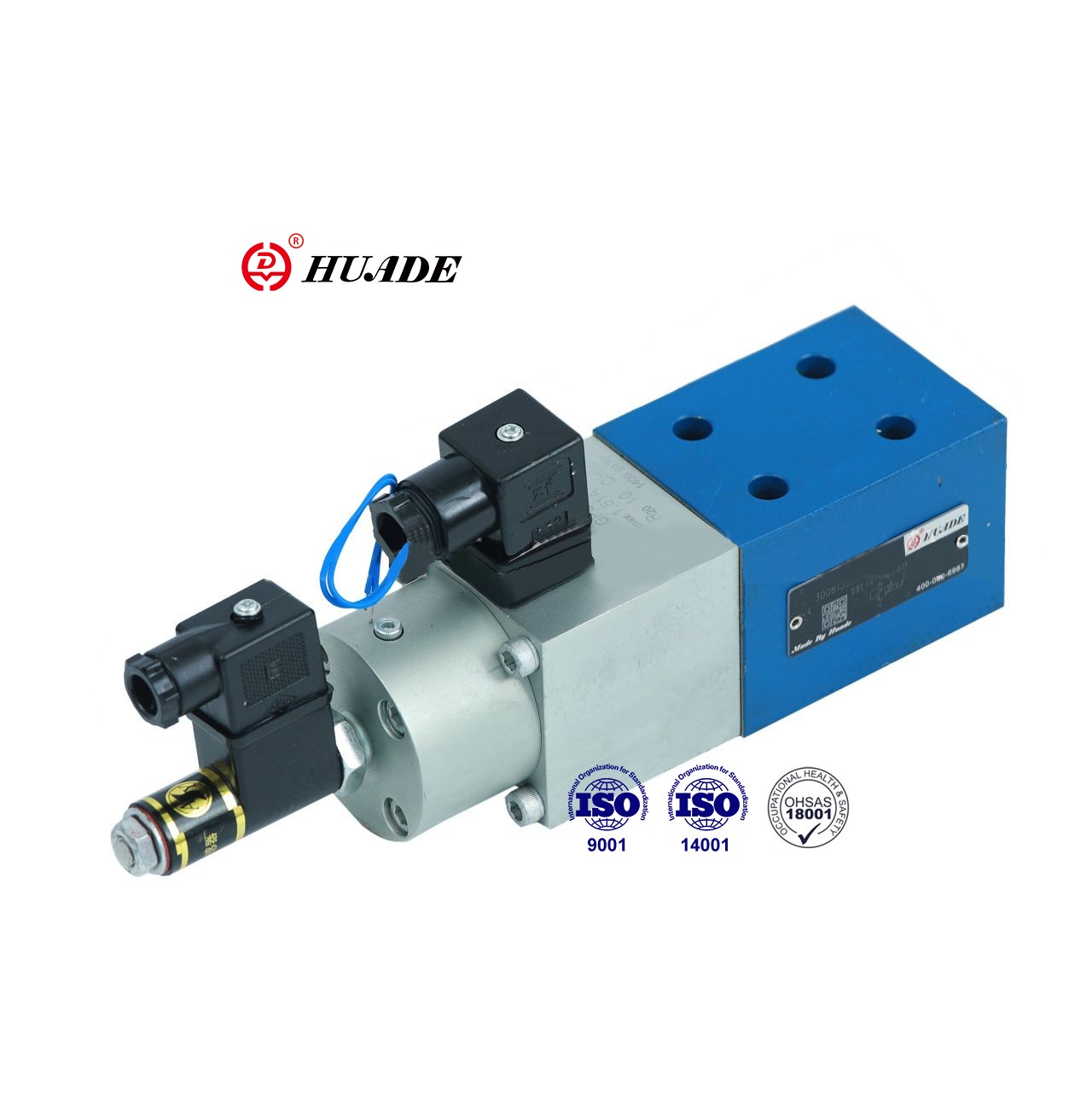

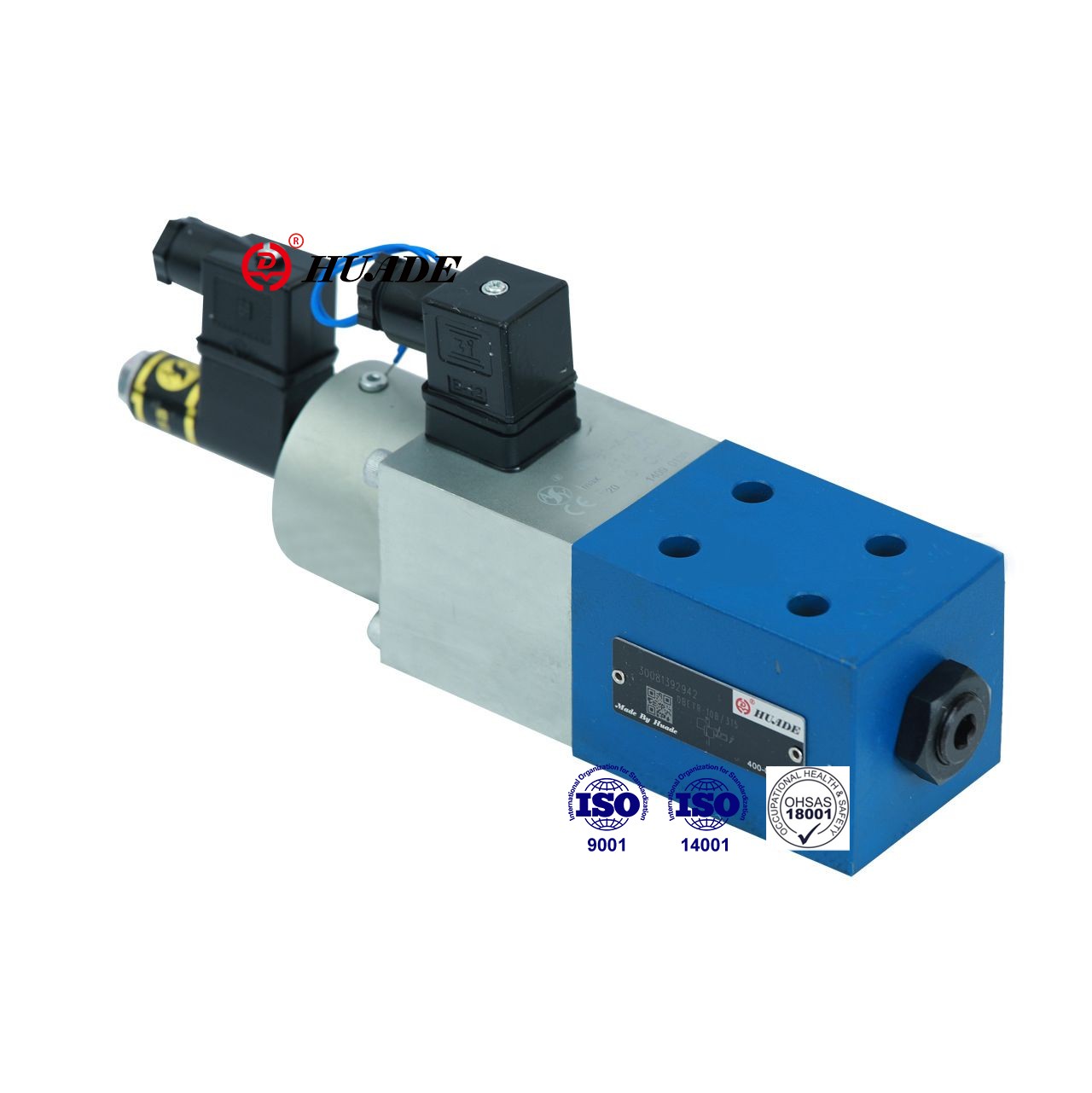

ဤအချိုးကျ ဖိအားသက်သာသည့်အဆို့ရှင် DBETR သည် လျှပ်စစ်အမိန့်ပေးတန်ဖိုးနှင့် အချိုးကျဖိအားကို ထိန်းညှိပေးသည်။ DBTR valve ကို အဝေးထိန်းစနစ်ဖိအားဖြင့် အပိတ်စနစ်များတွင် တွင်ကျယ်စွာအသုံးပြုသည်။ Huade ၏ DBETR အဆို့ရှင်များသည် Rexroth ထုတ်ကုန်များကဲ့သို့ တူညီသောစံနှုန်းများကို အသုံးပြုသည်။ ဤအချိုးကျ ဖိအားအဆို့ရှင် DBETR သည် တူညီသောစီးရီးရှိ ထုတ်ကုန်များကို အစားထိုးနိုင်ပြီး ဈေးနှုန်းမှာ အတော်လေးတတ်နိုင်သည်။
| ဟိုက်ဒရောလစ် | |||
| မက်တယ်။ သတ်မှတ်နိုင်သောဖိအား (MPa) | ဖိအားအဆင့် 2.5 MPa | 2.5 | |
| ဖိအားအဆင့် 8.0 MPa | 8 | ||
| ဖိအားအဆင့် 18.0 MPa | 18 | ||
| ဖိအားအဆင့် 31.5 MPa | 31.5 | ||
| မင်း သတ်မှတ်နိုင်သောဖိအား (MPa) | (ဝိသေသအကွေ့အကောက်များကိုကြည့်ပါ) | ||
| Max.Operating Pressure (MPa) | ဆိပ်ကမ်း T (ဖိအားချိန်ညှိမှုနှင့်အတူ) | 0.2 | |
| ဆိပ်ကမ်း T (ဖိအားချိန်ညှိခြင်းမရှိဘဲ) | 10 | ||
| ဆိပ်ကမ်း P | 31.5 | ||
| Max.flow (L/min) | ဖိအားအဆင့် ၂၅ | 10 | |
| ဖိအားအဆင့် 80 | 3 | ||
| ဖိအားအဆင့် 180 | 3 | ||
| ဖိအားအဆင့် ၃၁၅ | 2 | ||
| ညစ်ညမ်းမှုဒီဂရီ (μm) | ≤20 (အကြံပြုချက် 10) | ||
| Hysteresis (%) | အများဆုံး၏ < 1 သတ်မှတ်နိုင်သောဖိအား | ||
| ထပ်တလဲလဲနိုင်မှု (%) | အများဆုံးသတ်မှတ်နိုင်သောဖိအား < 0.5 | ||
| မျဉ်းသားမှု (%) | ၁၈၀; ဖိအားအဆင့် 3 မှ 18 MPa | max.settable ဖိအား ≤ 1.5 | |
| ၃၁၅; ဖိအားအဆင့် 6 မှ 31.5MPa | |||
| ပုံမှန်ကွဲလွဲမှု (%) | ရပ်ထား | အများဆုံး ± 3 သတ်မှတ်နိုင်သောဖိအား | |
| လျှပ်စစ်ထိန်းချုပ်မှု | ＜၀.၅ | ||
| အဆင့်လိုက်တုံ့ပြန်မှု 0 မှ 100% (ms) | တုံ့ပြန်ချိန် (Pmin-Pmax) | တုံ့ပြန်ချိန် (Pmax-Pmin) | |
| ဖိအားအဆင့် 2.5 နှင့် 18MPa 0 to100 | 100 | 50 | |
| ဖိအားအဆင့် 31.5MPa 0 to100 | 150 | 100 | |
| ဖိအားအရည် | တွင်းထွက်ဆီ (NBR တံဆိပ်အတွက်)၊ Phosphate ester (FPM တံဆိပ်အတွက်) | ||
| Viscosity range (mm2/s) | 2.8 မှ 380 အထိ | ||
| Pressure fluid temperature range (°C) | -20 မှ +70 | ||
| တပ်ဆင်မှုအနေအထား | ရွေးချယ်ခွင့် | ||
| အလေးချိန် (ကီလိုဂရမ်) | 4 | ||
| လျှပ်စစ် | ||||
| အသံချဲ့စက် ဆက်စပ်မှု | VT-5003S30 | |||
| ပံ့ပိုးမှုဗို့အား | DC | |||
| ကွိုင်ခံနိုင်ရည် (Ω) | အအေးတန်ဖိုး 20°C တွင် | 10 | ||
| မက်တယ်။ နွေးထွေးသောတန်ဖိုး | 13.9 | |||
| (အလုပ်ပြည်နယ်) တာဝန် | အဆက်မပြတ် | |||
| ဖိအားအရည်အပူချိန် (°C) | +၅၀ | |||
| အသံချဲ့စက် ဗို့အား | လုံးဝအလုပ်သွား | 24±10% | ||
| သွားလာရေးသုံး လျှပ်စစ် အရင်းအမြစ် | ၂၄ မှ ၃၅ | |||
| မက်တယ်။ ပါဝါသုံးစွဲမှု (VA) | 50 | |||
| 20°C (Ω) တွင် ကွိုင်ခံနိုင်ရည် | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| လျှပ်ကူးနိုင်စွမ်း (transducer) (mH) | ၆ မှ ၈ | |||
| Oscillator ကြိမ်နှုန်း (transducer) (KHz) | 2.5 | |||
| DIN 40 050 သို့ ကာကွယ်မှု | IP65 | |||
အင်္ဂါရပ်များ:
▶ သွေးလွန်ကဲမှု နည်းပါးခြင်း။
▶ ကောင်းမွန်စွာ ထပ်ခါထပ်ခါ၊
▶ နွေဦးကြိုတင်တင်းအား၏လျှပ်စစ်အပိတ်အဝိုင်းအနေအထားထိန်းချုပ်မှု
▶ inductive position transducer ဖြင့် အချိုးကျ solenoid actuation (ဖိအားမျှတသည်)
▶ အရင်းအမြစ်တစ်ခုမှ အဆို့ရှင်နှင့် အီလက်ထရွန်းနစ်ထိန်းချုပ်မှု
လျှောက်လွှာ
အချိုးကျ ဖိအားသက်သာခွင့်အဆို့ရှင် DBETR ကို အပေါ့စားစက်မှုလုပ်ငန်း၊ စက်ကိရိယာများ၊ သတ္တုဗေဒ စသည်တို့ကဲ့သို့သော နယ်ပယ်အသီးသီးတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။
valve တွင် အခြေခံအားဖြင့် အိမ်ရာ (1)၊ အချိုးကျ solenoid (2) inductive posistional transducer (3)၊ valve seat (4) နှင့် valve poppet (5) တို့ ပါဝင်ပါသည်။
အမိန့်တန်ဖိုး potentiometer (0 မှ 9 V) ကိုချိန်ညှိခြင်းဖြင့်ဖိအားကိုသတ်မှတ်သည်။ အမိန့်ပေးတန်ဖိုးကို ချိန်ညှိခြင်းသည် အီလက်ထရွန်းနစ်ထိန်းချုပ်မှုများနှင့် အချိုးကျဆိုလီနွိုက် (2) မှတစ်ဆင့် compression spring ကို တင်းမာစေသည်။ compression spring (6) ၊ ဥပမာ- spring plate (7) ကို inductive positional transducer (3) မှ ဆုံးဖြတ်သည်။ command value မှ သွေဖည်မှုမှန်သမျှကို closed loop positional control ဖြင့် ပြုပြင်သည်။
ဤနိယာမကိုအသုံးပြုခြင်းသည် solenoid ပွတ်တိုက်မှု၏အကျိုးသက်ရောက်မှုကိုဖယ်ရှားပေးသည်။
အားသာချက်များ
- hysteresis နည်းခြင်း။
- ကောင်းစွာထပ်တလဲလဲနိုင်
အချိုးကျ ဖိအားသက်သာမှု Valve DBETR ၏ သင်္ကေတများ
