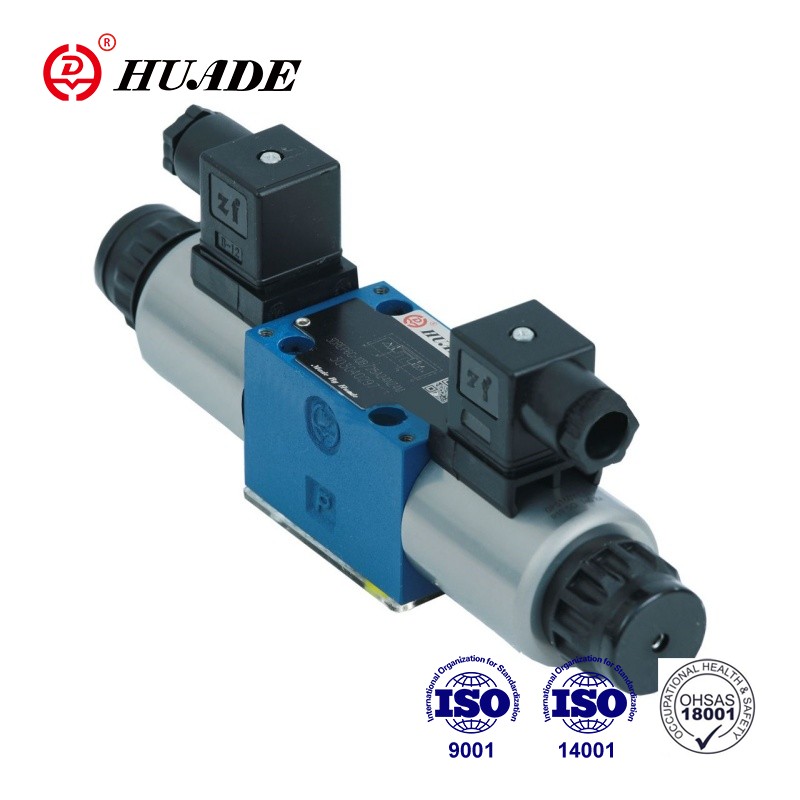

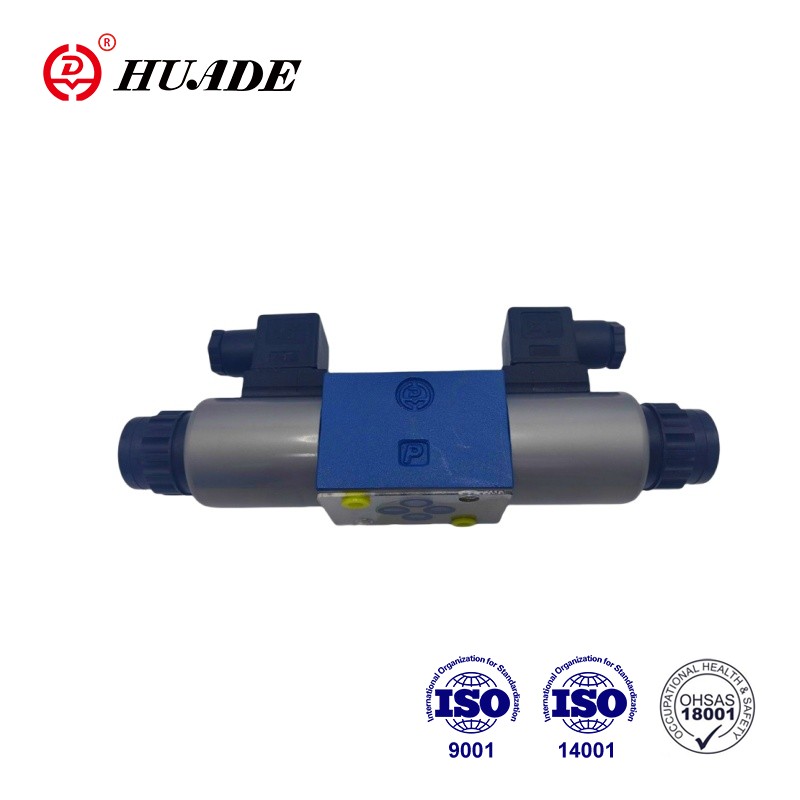

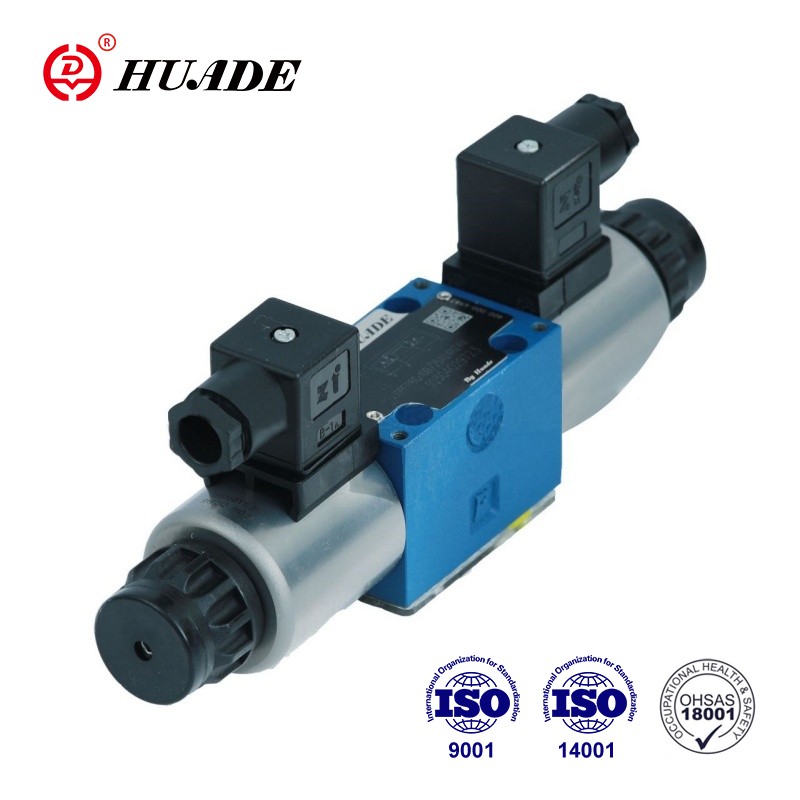

သုံးလမ်းသွားအချိုးကျဖိအားလျှော့ချသည့်အဆို့ရှင် 3DREP 6C တွင် လျင်မြန်သောတုံ့ပြန်မှုအမြန်နှုန်း၊ ထိန်းချုပ်မှုမြင့်မားပြီး တည်ငြိမ်မှုကောင်းမွန်ခြင်း၏ အားသာချက်များရှိသည်။ တစ်ချိန်တည်းမှာပင်၊ ၎င်းသည်ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံရှိပြီးတပ်ဆင်ရန်နှင့်ထိန်းသိမ်းရန်လွယ်ကူသည်။ အသုံးပြုနေစဉ်အတွင်း၊ ၎င်း၏ပုံမှန်လည်ပတ်မှုကိုသေချာစေရန်နှင့် ၎င်း၏ဝန်ဆောင်မှုသက်တမ်းကို ရှည်ကြာစေရန်အတွက် ဖိအားလျှော့ချသည့်အဆို့ရှင်ကို ပုံမှန်စစ်ဆေးထိန်းသိမ်းထားသင့်သည်။
| ဟိုက်ဒရောလစ် | ||
| လည်ပတ်ဖိအား (MPa) | ဆိပ်ကမ်း P | 10၊ 10 ကျော်ပါက valve ကို ထည့်သွင်းပါ၊ ZDR6DP..-30B/... input port တွင် ရိုက်ထည့်ပါ။ |
| ဆိပ်ကမ်း | 3 | |
| Max.flow (L/min) | 15(∆p=5MPa) | |
| ညစ်ညမ်းမှုအဆင့် (အမ်) | အနည်းဆုံး β10≥ 75 ၏ ထိန်းသိမ်းမှုနှုန်းဖြင့် အကြံပြုချက်ကို စစ်ထုတ်ပါ။ | |
| Hysteresis (%) | ≤3 | |
| ထပ်တလဲလဲနိုင်မှု တိကျမှု (%) | ≤1 | |
| တုံ့ပြန်မှု အာရုံခံနိုင်စွမ်း (%) | ≤1 | |
| ပြောင်းပြန်ကာလ (%) | ≤1 | |
| ဖိအားအရည် | တွင်းထွက်ဆီ (NBR တံဆိပ်အတွက်)၊ Phosphate ester (FPM တံဆိပ်အတွက်) | |
| Viscosity range (mm2/s) | 2.8 မှ 380 အထိ | |
| Pressure fluid temperature range (°C) | -20 မှ +70 | |
| တပ်ဆင်ခြင်း။ | ရွေးချယ်နိုင်သည်၊ ဖြစ်နိုင်ရင် အလျားလိုက် | |
| အလေးချိန် (ကီလိုဂရမ်) | Type C:2.6;type A.B:1.5 | |
| လျှပ်စစ်၊ ဆိုလီနွိုက် | ||
| ပံ့ပိုးမှုဗို့အား | DC24V | |
| ဆိုလီနွိုက် (A) တစ်ခုလျှင် အမည်ခံလျှပ်စီးကြောင်း | 0.8 | |
| ဆိုလီနွိုက်တစ်ခုလျှင် Max.current (A) | ≤0.02 | |
| ဆိုလီနွိုက် ကွိုင်ခံနိုင်ရည် (Ω) | 20°C တွင် အအေးတန်ဖိုး | 19.5 |
| မက်တယ်။ နွေးထွေးသောတန်ဖိုး | 28.8 | |
| အလုပ်အခြေအနေ | စဉ်ဆက်မပြတ် | |
| အခြေအနေအပူချိန် (°C) | ~+၅၀ | |
| Coil အပူချိန် (°C) | ~+၁၅၀ | |
| DIN40 050 သို့ ကာကွယ်မှု | IP65 | |
| လျှပ်စစ်ချိတ်ဆက်မှုများ | 3DREP | DIN 43 650-AF2/Pg11 သို့ DIN43650-AM2 plug-in connector သို့ အစိတ်အပိုင်းပလပ်ဖြင့် |
| 3DREPE | E DIN43563-AM6-3 ပလပ်အင်ချိတ်ဆက်ကိရိယာ E DIN43563-BF6-3/Pg11 သို့ အစိတ်အပိုင်းပလပ်ဖြင့် | |
အင်္ဂါရပ်များ:
▶ စီးဆင်းမှု၏ ဖိအားနှင့် လမ်းကြောင်းကို ထိန်းချုပ်ရန်အတွက် တိုက်ရိုက် အချိုးကျသော အဆို့ရှင်များ
▶ ဗဟိုချည်နှင့် ဖြုတ်တပ်နိုင်သော ကွိုင်များဖြင့် အချိုးကျသော ဆိုလီနွိုက်များမှတစ်ဆင့် အသက်သွင်းသည်။
▶ နွေဦးရာသီကို ဗဟိုပြုသော ထိန်းချုပ်မှုစပွန်ဆာ
လျှောက်လွှာ
သုံးလမ်းသွားအချိုးကျ ဖိအားလျှော့ချသည့်အဆို့ရှင် 3DREP 6C ကို မီးသတ်ရေပေးဝေမှု၊ အလိုအလျောက်ဖြန်းဆေး မီးသတ်စနစ်များနှင့် အမျိုးမျိုးသော ဟိုက်ဒရောလစ်ကိရိယာများ၊ ဟိုက်ဒရောလစ်စနစ်များနှင့် ဟိုက်ဒရောလစ်စက်ပစ္စည်းများတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။
◆ဒီဇိုင်း-
valve တွင် အဓိကအားဖြင့် အောက်ပါတို့ပါဝင်သည်။
◆လုပ်ဆောင်ချက်-
ဆိုလီနွိုက်များ (1 နှင့် 2) သည် စွမ်းအင်ကို ချေဖျက်ပေးခြင်းဖြင့် ထိန်းချုပ်မှု ခလုတ် (5) ကို ဖိသိပ်ထားသော စပရင်းများဖြင့် ၎င်း၏ ဗဟိုအနေအထားတွင် ထိန်းထားသည်။
solenoids များထဲမှ တစ်ခုအား စွမ်းအင်ရရှိသောအခါ control spool (2) ကို တိုက်ရိုက်လုပ်ဆောင်သည်။
E.g. solenoid "a" ကို စွမ်းအင်ပေးခြင်းဖြင့် (1)
→ ဖိအားတိုင်းတာသည့် စပွန်ဆာ (၅) နှင့် ထိန်းချုပ်မှုစပွန် (၄) သည် လျှပ်စစ်ထည့်သွင်းခြင်းအချက်ပြမှုနှင့်အညီ ညာဘက်သို့ ရွှေ့ပါ။
→ P မှ B နှင့် A မှ T ချိတ်ဆက်မှုသည် တိုးတက်သောစီးဆင်းမှုလက္ခဏာများနှင့်အတူ orifice form cross-sections မှတဆင့်ဖြစ်သည်
◆(၁) ဆိုလီနွိုက်၏ စွမ်းအင်လျော့နည်းခြင်း၊
→ ထိန်းချုပ်မှုစပွန်ဆာ (၄) ကို ဖိသိပ်ထားသော စပရိန်များဖြင့် ၎င်း၏ဗဟိုအနေအထားသို့ ပြန်သွားပါသည်။
အလယ်အနေအထားတွင် A နှင့် B မှ T ချိတ်ဆက်မှုများသည် ပွင့်နေသောကြောင့် ဖိအားအရည်များသည် ကန်ထဲသို့ လွတ်လပ်စွာ စီးဆင်းနိုင်သည်။ စိတ်ကြိုက်ရွေးချယ်နိုင်သော လက်ဖြင့် အစားထိုးခြင်းများ ပြုလုပ်ခြင်းဖြင့် ထိန်းချုပ်မှု ခလုတ် (၄) ကို ဆိုလီနွိုက်အား စွမ်းအင်မပေးဘဲ ရွှေ့ရန် ဖြစ်နိုင်သည်။
●သတိထား!
လက်ကို မရည်ရွယ်ဘဲ အသုံးပြုခြင်းသည် ထိန်းချုပ်မရသော စက်လှုပ်ရှားမှုကို ဖြစ်စေနိုင်သည်။
အချိုးကျ ဖိအားလျှော့ချခြင်း Valve 3DREP 6C ဖွဲ့စည်းပုံ
အချိုးကျ ဖိအားလျှော့ချခြင်း Valve 3DREP 6C ၏ သင်္ကေတများ
