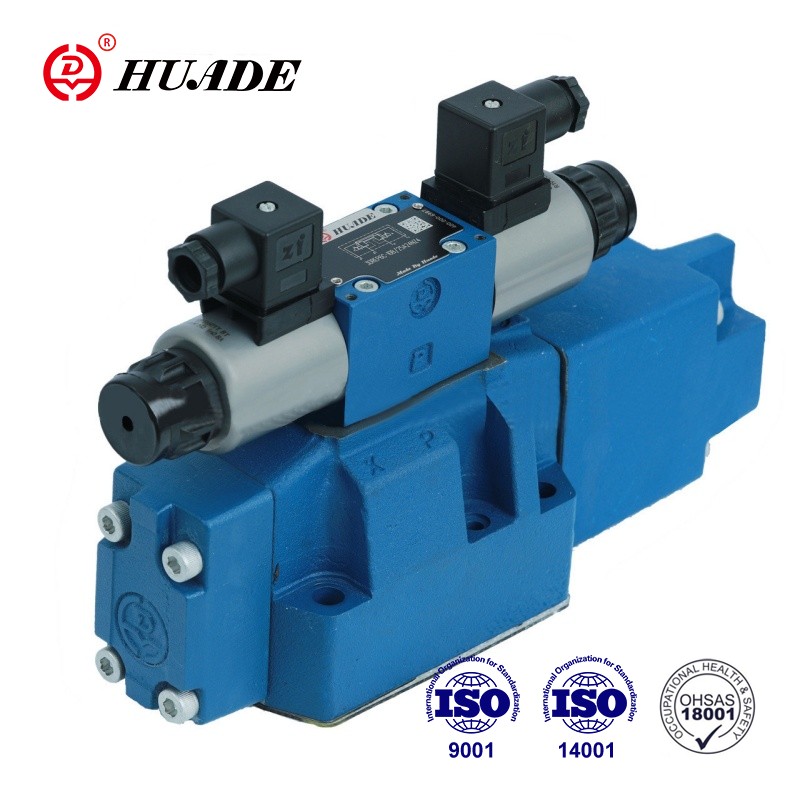

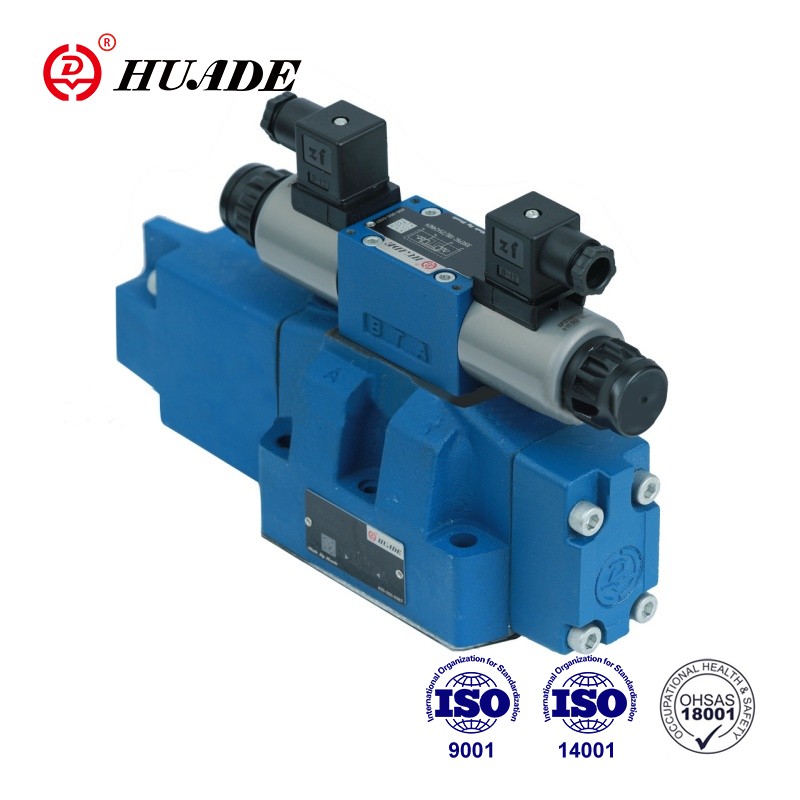

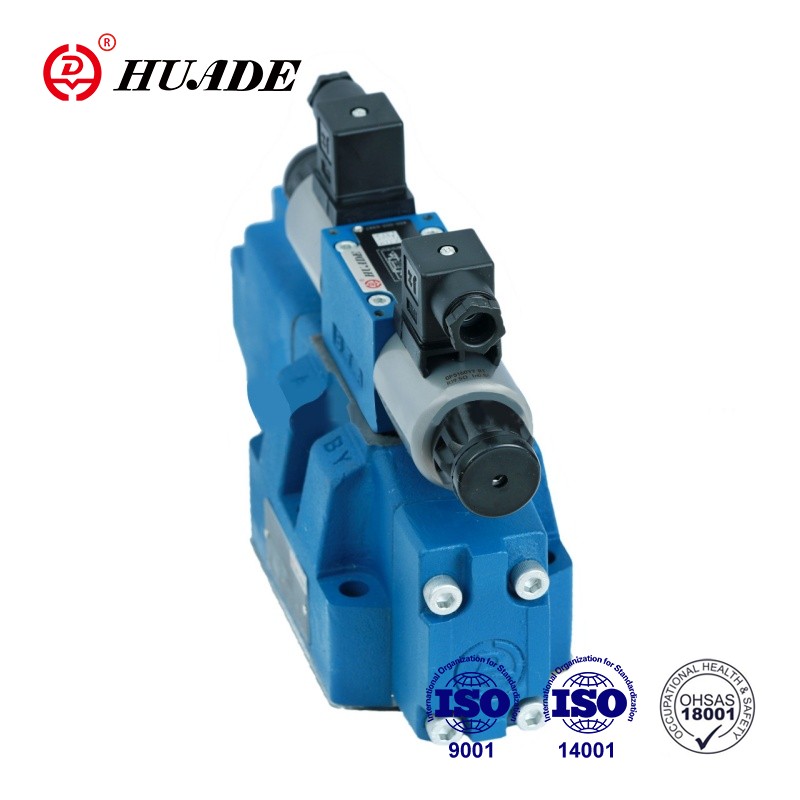

အမျိုးအစား HD-4WRZ အဆို့ရှင်များသည် အချိုးကျဆိုလီနွိုက်များမှတစ်ဆင့် လည်ပတ်လုပ်ဆောင်သည့် 4 လမ်းအဆို့ရှင်များဖြစ်သည်။ ဦးတည်ချက်နှင့် စီးဆင်းမှုနှုန်းကို ထိန်းချုပ်ရန် ၎င်းတို့ကို အသုံးပြုသည်။ Huade Hydraulic သည် Rexroth မှ အဆင့်မြင့်နည်းပညာကို မိတ်ဆက်ပေးခဲ့သည်။ အမှီအခိုကင်းသော သုတေသနနှင့် တီထွင်ဖန်တီးမှု နှစ်အတန်ကြာပြီးနောက်၊ Huade မှထုတ်လုပ်သော အချိုးကျအဆို့ရှင်များသည် ထိပ်တန်းအမှတ်တံဆိပ်များနှင့် နှိုင်းယှဉ်နိုင်သည့် စွမ်းဆောင်ရည်ကောင်းမွန်ပါသည်။
| ဟိုက်ဒရောလစ် | |||||
| အမည်ခံအရွယ်အစား | 10 | 16 | 25 | 32 | |
| လည်ပတ်ဖိအား | ရှေ့ပြေးဆီ ထောက်ပံ့ရေး ပြင်ပ | ၃~၁၀ | |||
| - Pilot valve (MPa)၊ | ရှေ့ပြေးဆီထောက်ပံ့ရေးအတွင်းပိုင်း | ၁၀~၃၁.၅ | ၁၀~၃၅ | ||
| - Main valve (MPa) | 31.5 | 35 | |||
| ပြန်လိုင်းဖိအား (MPa) | Port T (pilot oil drain external)၊ | 31.5 | 25 | 25 | 15 |
| Port T (pilot oil drain intermal)၊ | 3 | ||||
| ဆိပ်ကမ်း Y | 3 | ||||
| spool လှုပ်ရှားမှုအတွက် 0~100% ရှေ့ပြေးဆီပမာဏ (cm3) | 1.7 | 4.6 | 10 | 26.5 | |
| အဝင်အချက်ပြမှု 0 ~ 100% အဆင့်မြှင့်တင်မှုပုံစံအတွက် port X နှင့် Y (L/min) တွင် ရှေ့ပြေးဆီစီးဆင်းမှု | 3.5 | 5.5 | 7 | 15.9 | |
| ပင်မ valve မှတဆင့် စီးဆင်းခြင်း (L/min) | 170 | 460 | 870 | 1600 | |
| Hysteresis % | ≤6 | ||||
| ဖိအားအရည် | သတ္တု oi1 မှ DIN 51 524 | ||||
| Pressure fluid temperature range (℃) | -20~80 | ||||
| Viscosity range (mm2/s) | 20~380 | ||||
| တပ်ဆင်ခြင်း။ | ရွေးချယ်နိုင်သည်၊ ဖြစ်နိုင်ရင် အလျားလိုက် | ||||
| ဗားရှင်း WRZ အတွက် အလေးချိန်... (WRZE" ထို့ အပြင် 0.2 ကီလိုဂရမ်) | 7.8 | 13.4 | 18.2 | 42.2 | |
| လျှပ်စစ် | |||
| Valve အမျိုးအစား | စက်တင်ဘာ | ဆူနေပြီ။ | |
| ဗို့အားအမျိုးအစား | DC | ||
| Max.current (A) | 1.5 | 2.5 | |
| ဆိုလီနွိုက် ကွိုင်ခံနိုင်ရည် (Ω) | အအေးတန်ဖိုးသည် 20 ℃ | 4.8 | 2 |
| Max.warm တန်ဖိုး | 7.2 | 3 | |
| အကာအကွယ် | IP65 | ||
| ကွိုင်အပူချိန် (℃) | 150 အထိ | ||
| တာဝန် % | 100 | ||
| လျှပ်စစ်ပစ္စည်းများကို ထိန်းချုပ်ပါ။ | HD-VT-VSPA2-50-1X/။ | integrated control electronics | |
အင်္ဂါရပ်များ:
▶ Pilot သည် အချိုးကျ ဦးတည်သည့် အဆို့ရှင်ကို လုပ်ဆောင်ထားသည်။
▶ subplate တပ်ဆင်ခြင်းအတွက်
▶ ဦးတည်ချက်နှင့် စီးဆင်းမှုနှုန်းကို ထိန်းချုပ်ခြင်း။
▶ နွေဦးရာသီကို ဗဟိုပြုသော ထိန်းချုပ်မှုစပွန်ဆာ
▶ အရင်းအမြစ်တစ်ခုတည်းမှ အဆို့ရှင်နှင့် အချိုးကျထိန်းချုပ်ထားသော အီလက်ထရွန်းနစ်ပစ္စည်းများ
လျှောက်လွှာ
HD-4WRZ valves များ၏လုပ်ဆောင်ချက်သည် ဦးတည်ချက်နှင့် စီးဆင်းမှုနှုန်းကို ထိန်းချုပ်ရန်ဖြစ်သည်။
အဆို့ရှင်တွင် အခြေခံအားဖြင့် pilot valve ①၊ main spool ④၊ main valve ⑥ နှင့် centering spring ③ တို့ ပါဝင်ပါသည်။ ဖျက်သိမ်းထားသောအခြေအနေတွင် ဆိုလီနွိုက် B ဖြင့် ထိန်းချုပ်မှု spool ② သည် ညာဘက်သို့ ရွှေ့သည်။ pilot valve သို့ ရှေ့ပြေးဆီ ပေးဝေမှုသည် အတွင်းပိုင်း P မှတစ်ဆင့် သို့မဟုတ် port X မှတစ်ဆင့် ပြင်ပသို့ စီးဆင်းသည်။ Pilot ဆီသည် pilot valve မှတဆင့် ① ဖိအားခန်းထဲသို့ စီးဆင်းသည်။ ပင်မ spool ④ ကို လျှပ်စစ်ထည့်သွင်းခြင်း အချက်ပြမှု အချိုးအစားအတိုင်း ရွှေ့သည်။ P မှ A နှင့် B မှ T ချိတ်ဆက်မှုသည် တိုးတက်သော စီးဆင်းမှု လက္ခဏာများဖြင့် orifice type cross-sections မှတဆင့်ဖြစ်သည်။
ဖျက်သိမ်းထားသော အခြေအနေတွင် ဆိုလီနွိုက် A ဖြင့် ပင်မစပွန်ကို ဘယ်ဘက်သို့ ရွှေ့သည်။ P မှ B နှင့် A မှ T တို့ ချိတ်ဆက်မှုအား ဆိုလီနွိုက်၏ စွမ်းအင်ကို လျော့ချခြင်းဖြင့် ထိန်းချုပ်မှုစပွန်နှင့် ရှေ့ပြေးစပွန်ကို ④ ၎င်းတို့၏ဗဟိုသို့ ပြန်ရွှေ့သည်။ ရာထူးများ။
အချိုးကျ Directional Valve 4WRZ-7X ၏ သင်္ကေတ
ရှေ့ပြေးဆီ ထောက်ပံ့မှု
