အမျိုးအစား 4WRKE ၏ ဗယ်များ သည် အဆင့် ၂ ဆင့် အချိုးကျ ဦးတည်သည့် အဆို့ရှင်များ ဖြစ်သည်။ ၎င်းတို့သည် စီးဆင်းမှုလမ်းကြောင်းနှင့် အရွယ်အစားကို ထိန်းချုပ်သည်။ ပင်မဇာတ်စင်သည် အနေအထား-ထိန်းချုပ်ထားသောကြောင့် ထိန်းချုပ်မှုစခူး အနေအထားသည် ပိုကြီးသောစီးဆင်းမှုများတွင်လည်း စီးဆင်းမှုအင်အားစုများနှင့် ကင်းကွာနေပါသည်။ နည်းပညာနှင့် လွတ်လပ်သော သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်မှုကို မိတ်ဆက်ပြီးနောက်၊ Huade အမှတ်တံဆိပ်အချိုးကျအဆို့ရှင်ထုတ်ကုန်များသည် တည်ငြိမ်သောစွမ်းဆောင်ရည်နှင့် အရည်အသွေးမြင့်မားသည်။
| ဟိုက်ဒရောလစ် | |||||
| အရွယ်အစား | 10 | 16 | 25 | 32 | |
| လည်ပတ်ဖိအား | Pilot control valve (MPa) Pilot ဆီ ထောက်ပံ့သည်။ | 2.5~31.5 | |||
| ပင်မအဆို့ရှင်၊ ဆိပ်ကမ်းများ P၊ A၊ B (MPa) | 31.5 | 35 | 35 | 35 | |
| ပြန်ဖိအား (MPa) | Pilot oil drain, ပြင်ပ | 31.5 | 25 | 25 | 25 |
| ရှေ့ပြေးရေနံမြောင်း၊ အတွင်းပိုင်း | ＜၁ | ||||
| ဆိပ်ကမ်း Y | ＜၁ | ||||
| Nominal flow q ± 10% တွင် △p = 1MP (L/min) | 25 50 90 | ၁၂၅ ၁၈၀ | ၂၂၀ ၃၅၀ | ၄၀၀ ၆၀၀ | |
| ပင်မအဆို့ရှင်၏ စီးဆင်းမှု (အများဆုံး ခွင့်ပြုနိုင်သည်)(L/min) | 170 | 460 | 870 | 1600 | |
| 0 မှ 100% (L/min) မှ အဝင်အချက်ပြမှု အဆင့်ပုံစံဖြင့် port X သို့မဟုတ် Y တွင် ရှေ့ပြေးဆီစီးဆင်းမှု | 4.1 | 8.5 | 11.7 | 13.0 | |
| Hysteresis (%) | ≤1 | ||||
| တုံ့ပြန်မှု အာရုံခံနိုင်စွမ်း (%) | ≤0.5 | ||||
| စစ်ထုတ်ခြင်း တိကျမှု (μm) | ≤20 | ||||
| ဖိအားအရည် | ဓာတ်သတ္တုဆီ Phosphate ester | ||||
| လတ်ဆတ်သော ပျစ်ဆမှု (mm2/s) | 20~380 | ||||
| Pressure fluid temperature range (℃) | -၂၀~၇၀ | ||||
| အလေးချိန် (Kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| လျှပ်စစ်အချက်အလက် | |
| DIN 40 050 သို့ Valve ကာကွယ်မှု | IP65 |
| ဗို့အားအမျိုးအစား | DC |
| အချက်ပြအမျိုးအစား | လက်တံ |
| ပါဝါ၊ အများဆုံး (W) | 72 (ပျမ်းမျှ = 24 W) |
| လျှပ်စစ်ချိတ်ဆက်မှု | E DIN 43 563-AM6 သို့ အစိတ်အပိုင်း ပလပ်ဖြင့် |
| E DIN 43 563-BF6-3 သို့ ပလပ်အင်ချိတ်ဆက်ကိရိယာ | |
| လျှပ်စစ်ပစ္စည်းများကို ထိန်းချုပ်ပါ။ | အဆို့ရှင်တွင် ပေါင်းစပ်ထားသည်။ |
အင်္ဂါရပ်များ:
▶ Pilot သည် main control spool နှင့် integrated electronics (OBE);
▶ စီးဆင်းမှုလမ်းကြောင်းနှင့် စီးဆင်းမှုအရွယ်အစားကို ထိန်းချုပ်ခြင်း။
▶ အချိုးကျ solenoids များဖြင့် လုပ်ဆောင်ခြင်း။
▶ Subplate တပ်ဆင်ခြင်း- IS0 4401 အရ ပို့ခြင်းပုံစံ
▶ နွေဦးရာသီကို ဗဟိုပြုသော ပင်မထိန်းချုပ်မှု စပွန်ဆာ
▶ လျှပ်စစ်အနေအထား တုံ့ပြန်ချက်
▶ Pilot ထိန်းချုပ်မှုအဆို့ရှင်- အဆင့်တစ်ဆင့် အချိုးကျ ညွှန်ပြသော အဆို့ရှင်
▶ ရာထူးထိန်းချုပ်မှုနှင့်အတူ အဓိကအဆင့်
လျှောက်လွှာ
ဦးတည်ချက်နှင့် စီးဆင်းမှုကို ထိန်းချုပ်ရန် အချိုးကျ လမ်းကြောင်းပြ အဆို့ရှင် 4WRKE-3X ကို အသုံးပြုသည်။
အဆို့ရှင်များတွင် အဓိကအားဖြင့် pilot control valve (1)၊ အိမ်ရာ (8)၊ main control spool (7)၊ covers (5 နှင့် 6)၊ centering spring (4)၊ inductive position transducer (9) နှင့် ဖိအားလျှော့ချရေးအဆို့ရှင် (၃)။ input signal မရှိပါက၊ main control spool (7) ကို centering spring (4) ဖြင့် ဗဟိုအနေအထားတွင် ထားရှိမည်ဖြစ်ပါသည်။ main control spool (7) ၏ အနေအထား ပြောင်းလဲမှု နှင့် amplifier ၏ junction summing တွင် command value ပြောင်းလဲမှု နှစ်ခုလုံးသည် differential voltage ကို ဖန်တီးပါသည်။ အမိန့်ပေးမှုနှင့် အမှန်တကယ်တန်ဖိုးကို နှိုင်းယှဉ်ရာတွင် ဖြစ်နိုင်ချေရှိသော ထိန်းချုပ်မှုသွေဖည်မှုကို အီလက်ထရွန်းနစ်ပစ္စည်းများမှတစ်ဆင့် ဆုံးဖြတ်ပြီး pilot control valve (1) ၏ အချိုးကျသော ဆိုလီနွိုက်ကို လက်ရှိဖြင့် ပံ့ပိုးပေးပါသည်။ လက်ရှိသည် ပလပ်ဂါတစ်ခုမှတစ်ဆင့် ထိန်းချုပ်မှုစကူကို ဆက်တိုက်လုပ်ဆောင်သည့် ဆိုလီနွိုက်အတွင်းရှိ တွန်းအားကို လှုံ့ဆော်ပေးသည်။ control cross sections မှတဆင့် ထုတ်လွှတ်လိုက်သော flow သည် main control spool ၏ ချိန်ညှိမှုကို ဖြစ်စေသည်။ အဓိက control spool (7) သည် inductive potual တန်ဖိုး၏ core နှင့် command value နှင့် ကိုက်ညီပါသည်။ ထိန်းချုပ်ထားသော အခြေအနေတွင် ပင်မထိန်းချုပ်မှုစပွန်ဆာ (၇) ကို ဟန်ချက်ညီစေပြီး ၎င်းနှင့်တွဲထားသည့် transducer (9) ကို ထိန်းချုပ်သည့် အနေအထားအထိ ရွှေ့ပြောင်းထားသည်။ control spool stroke နှင့် control opening သည် command value နှင့် အချိုးကျ ပြောင်းလဲပါသည်။ ထိန်းချုပ်မှုအီလက်ထရွန်းနစ်ပစ္စည်းများကို valve တွင်ပေါင်းစပ်ထားသည်။ အဆို့ရှင်နှင့် အီလက်ထရွန်းနစ်ပစ္စည်းများကို ချိန်ညှိခြင်းဖြင့်၊ စက်ပစ္စည်းများ၏ စီးရီးထုတ်လုပ်မှုတွင် သွေဖည်မှု နည်းပါးသည်။ တိုင်ကီလိုင်းများကို အလွတ်ပြေးခွင့်မပြုရပါ။ သက်ဆိုင်ရာ တပ်ဆင်မှုအခြေအနေ ( တန်ပြန်ဖိအား 0.2 MPa ) တွင် ကြိုတင်ထည့်သွင်းထားသည့်အဆို့ရှင်ကို တပ်ဆင်ရမည်ဖြစ်သည်။
အချိုးကျ Directional Valve 4WRKE-3X ၏ သင်္ကေတ

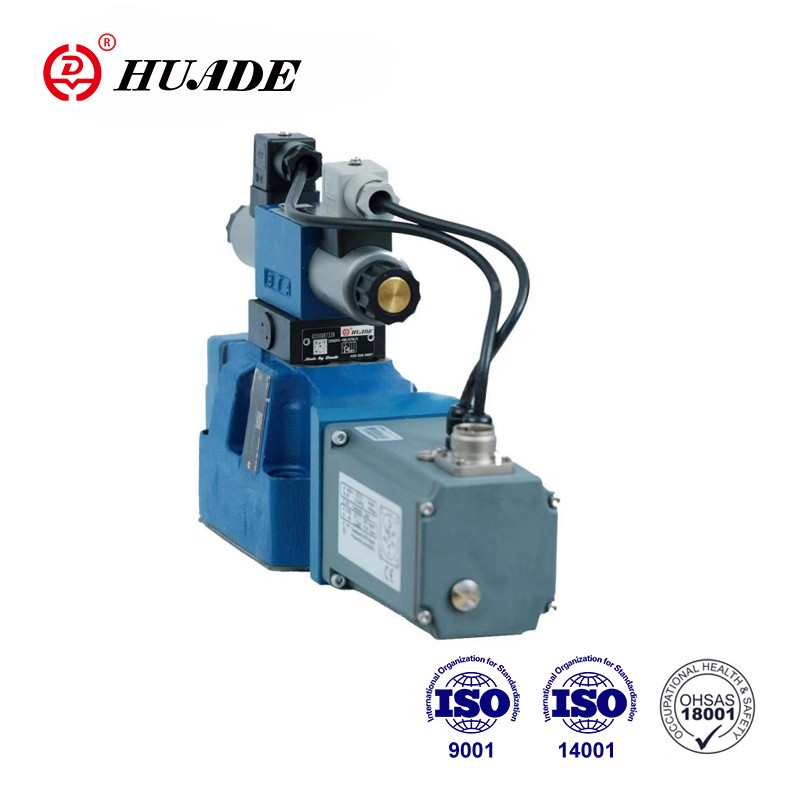

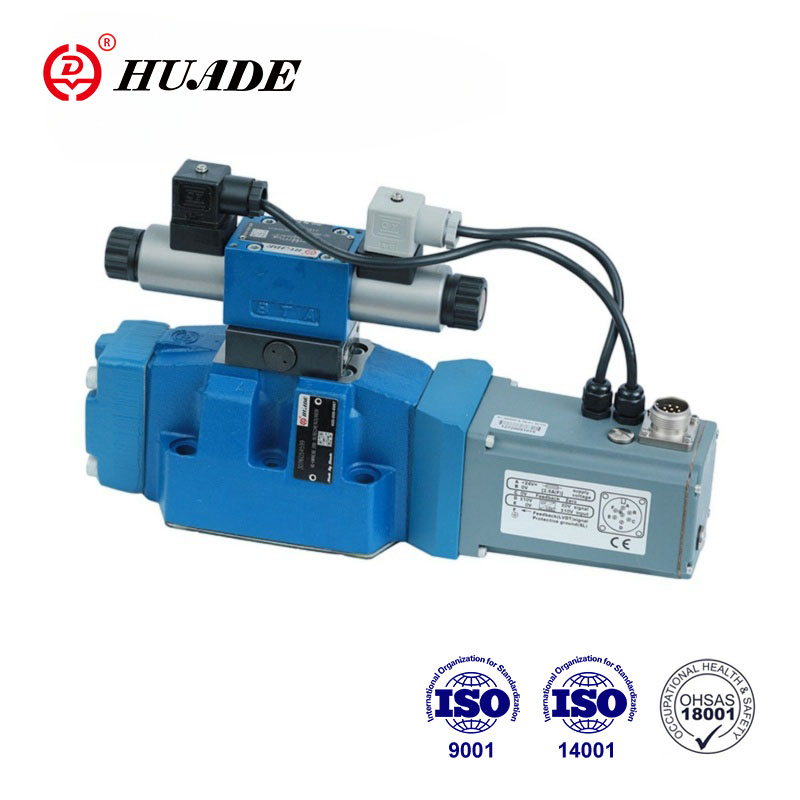

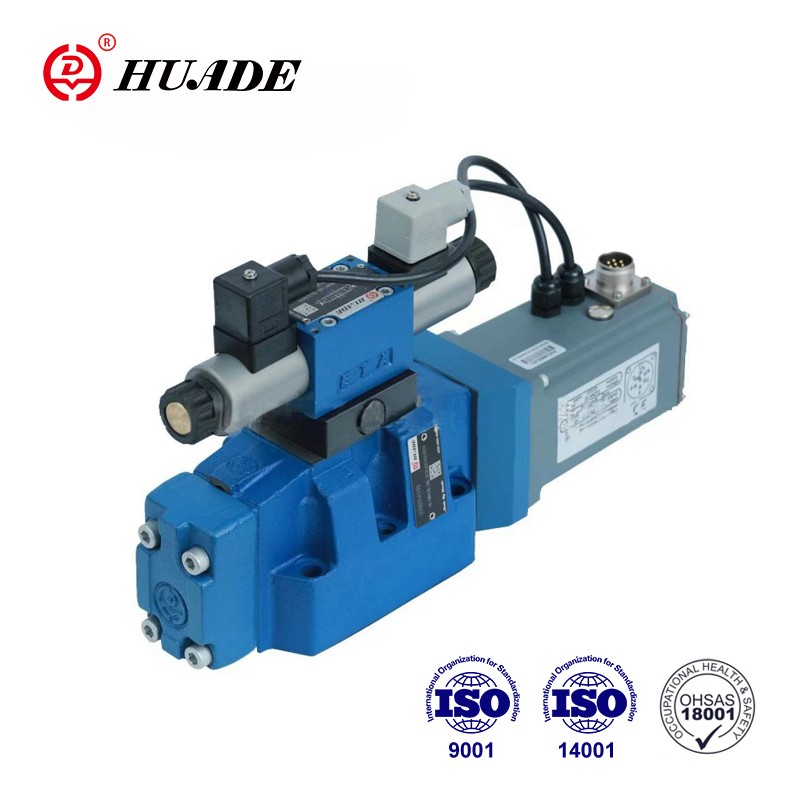

အထုပ် အချိုးကျ Directional Valve 4WRKE-3X
