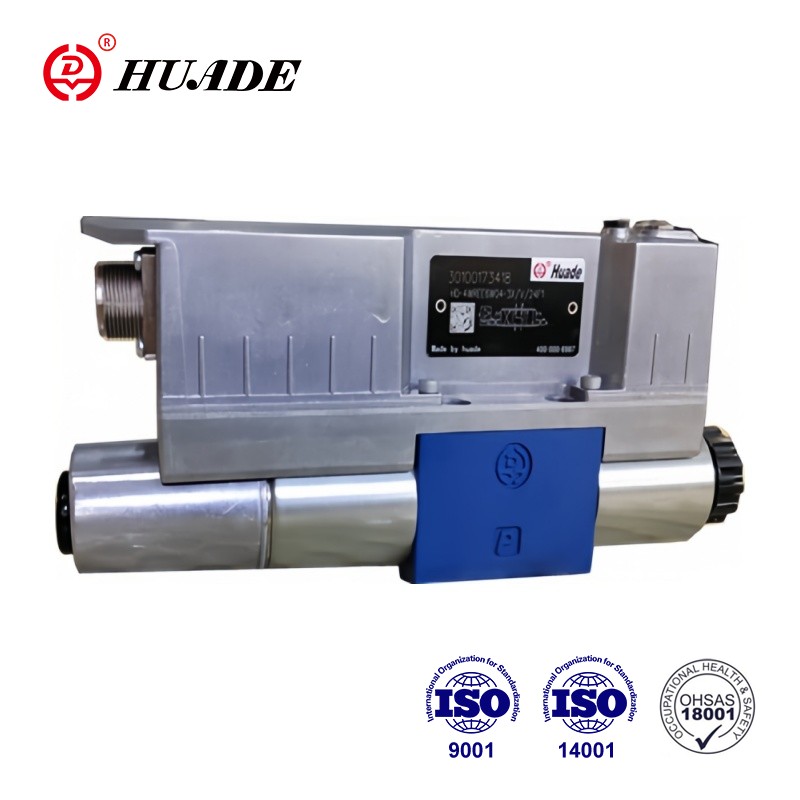

အမျိုးအစား 4WREE6-3X အဆို့ရှင်သည် လျှပ်စစ်အနေအထား တုံ့ပြန်ချက်နှင့် ပေါင်းစပ်အီလက်ထရွန်နစ်ပစ္စည်း (OBE) ပါ၀င်သော တိုက်ရိုက်လည်ပတ်သည့် အချိုးကျ ညွှန်ပြသည့် အဆို့ရှင်ဖြစ်သည်။ 4WREE6-3X အမျိုးအစားအချိုးကျအဆို့ရှင်များသည် CE အသိအမှတ်ပြုလက်မှတ်ကို အောင်မြင်ပြီးဖြစ်သည်။ အမြင့်ဆုံးလည်ပတ်မှုဖိအားသည် 350 bar အထိဖြစ်သည်။ ၎င်းသည် Huade Hydraulic ၏ထိပ်တန်းထုတ်ကုန်တစ်ခုဖြစ်သည်။ ဤ 4WREE6-3X အဆို့ရှင်သည် တည်ငြိမ်သောစွမ်းဆောင်ရည်ရှိပြီး စျေးသက်သာသောစျေးနှုန်းရှိသည်။
| အထွေထွေ | ||
| အလေးချိန် | ▶ ဆိုလီနွိုက် (ကီလိုဂရမ်) နှစ်လုံးပါသော Valve | 2.6 |
| ▶ ဆိုလီနွိုက် (ကီလိုဂရမ်) ပါသော Valve | 2.1 | |
| တပ်ဆင်မှုအနေအထား | ဖြစ်နိုင်ရင် အလျားလိုက် | |
| ပတ်ဝန်းကျင် အပူချိန် အပိုင်းအခြား (℃) | -20… +60 | |
| ခရမ်းလွန်ရောင်ခြည်ကာကွယ်ရေး (℃) ဖြင့် သိုလှောင်မှုအပူချိန် | +5… +40 | |
| သယ်ယူပို့ဆောင်ရေးအပူချိန် (℃) | –၃၀…+၈၀ | |
| အများဆုံးသိုလှောင်ချိန် (နှစ်များ) | 1 | |
| DIN EN 60068-2-6 အရ ၎င်း၏စစ်ဆေးမှုများ | 10 ... 2000 Hz / အများဆုံး 10 g / 10 cycles / 3 axes | |
| DIN EN 60068-2-64 အရ ဆူညံသံစမ်းသပ်မှု | 20 ... 2000 Hz / 10 g RMS / 30 g peak / 30 min ။ / 3 axes | |
| DIN EN 60068-2-27 အရ သယ်ယူပို့ဆောင်ရေးရှော့ခ် | 15 g / 11 ms / 3 shocks / 3 axes | |
| DIN EN 60068-2-27 အရ Shock | 15 g / 11 ms / 1000 shocks / 3 axes | |
| အများဆုံး နှိုင်းရစိုထိုင်းဆ (ငွေ့ရည်ဖွဲ့မှု မရှိ) % | 95 | |
| အများဆုံး ဆိုလီနွိုက် မျက်နှာပြင် အပူချိန် (℃) | 150 (တစ်ဦးချင်းလည်ပတ်မှု) | |
| EN ISO 13849 (နှစ်များ) အရ MTTFd တန်ဖိုး | 150 | |
| ညီညွတ်မှု | ▶ EMC ညွှန်ကြားချက် 2014/30/EU အရ CE သည် EN 61000-6-2 နှင့် EN 61000-6-3 အရ ▶ RoHS ညွှန်ကြားချက် 2015/65/EU ▶ REACH ordinance (EC) no. ၁၉၀၇/၂၀၀၆ | |
| ပတ်ဝန်းကျင်နဲ့ လိုက်ဖက်ပါတယ်။ | ▶ ရာသီဥတု | EN 60068-2 အရ ပတ်ဝန်းကျင်ဆိုင်ရာ စာရင်းစစ် |
| ဟိုက်ဒရောလစ် | ||
| အများဆုံးလည်ပတ်ဖိအား | ▶ Port A, B, P ဘား | 350 |
| ▶ Port T bar | 210 | |
| အများဆုံးစီးဆင်းမှု (အကြံပြုထားသည်) (L/min) | 80 | |
| အဆင့်သတ်မှတ်ထားသော စီးဆင်းမှု (∆p = 10 ဘား) (L/min) | 4; ၈; 16; ၃၂ | |
| ဟိုက်ဒရောလစ်အရည် | ဇယားစာမျက်နှာ 15 ကိုကြည့်ပါ။ | |
| ဟိုက်ဒရောလစ် အရည် အပူချိန် အပိုင်းအခြား (℃) | ▶ ဘောင်ဝင်သည်။ | -20… +70 |
| ▶ အကြံပြုထားသည်။ | –၄၀…+၅၀ | |
| Viscosity range (mm2/s) | ▶ ဘောင်ဝင်သော ℃ | 20 … 380 |
| ▶ အကြံပြုထားသည်။ | ၃၀ … ၄၆ | |
| ISO 4406 (ဂ) အရ ဟိုက်ဒရောလစ်အရည်၏ ညစ်ညမ်းမှုအများဆုံးလက်ခံနိုင်သောအဆင့်၊ | အတန်း 20.18.15 | |
| ဟိုက်ဒရောလစ်အရည် | အမျိုးအစားခွဲခြားခြင်း။ | သင့်လျော်သောတံဆိပ်ခတ်ပစ္စည်းများ | စံနှုန်းများ | |
| ဓာတ်သတ္တုအဆီများ | HL၊ HLP၊ HLPD၊ HVLP၊ HVLPD | NBR၊ FKM | DIN 51524 | |
| ဇီဝပျက်စီးနိုင်သော | ▶ ရေတွင် မပျော်ဝင်ပါ။ | HETG | FKM | ISO 15380 |
| သံစဉ် | FKM | |||
| ▶ ရေတွင်ပျော်ဝင်သည်။ | HEPG | FKM | ISO 15380 | |
| မီးခံနိုင်ရည်ရှိသည်။ | ▶ ရေလွတ် | HFDU (glycol အခြေခံ) | FKM | ISO 12922 |
| HFDU (အင်တာအခြေခံ) | FKM | |||
| HFDR | FKM | |||
| ▶ ရေပါဝင်မှု | HFC (Fuchs: Hydrotherm 46M၊ Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
အင်္ဂါရပ်များ:
▶4/2 သို့မဟုတ် 4/3 လမ်းဗားရှင်း
▶ subplate တပ်ဆင်ခြင်းအတွက်
▶ ISO 4401-03-02-0-05 အရ ပို့ခြင်းပုံစံ
▶ စီးဆင်းမှုလမ်းကြောင်းနှင့် အရွယ်အစားကို ထိန်းချုပ်ခြင်း။
▶ ဗဟိုချည်မျှင်ဖြင့် အချိုးကျ solenoids များဖြင့် လည်ပတ်ခြင်း။
▶ နွေဦးရာသီကို ဗဟိုပြုသည့် ထိန်းချုပ်ခလုတ်
▶ ဗို့အား သို့မဟုတ် လက်ရှိ ထည့်သွင်းမှု ("A1" နှင့်/သို့မဟုတ် "F1" ပါရှိသော ပေါင်းစပ်ထိန်းချုပ်ထားသော အီလက်ထရွန်းနစ်ပစ္စည်းများ (OBE)
တည်ဆောက်သည်
valve သည် အခြေခံအားဖြင့် အောက်ပါတို့ပါဝင်သည် ။
▷ လုံးချင်းအိမ် (၁) လုံးနှင့် မျက်နှာပြင် ချိတ်ဆက်မှု
▷ compression springs (3 နှင့် 4) နှင့် spring plate (5 နှင့် 6) တို့ပါရှိသော control spool(2)
▷ အလယ်ကြိုးပါသော ဆိုလီနွိုက် (၇ နှင့် ၈)
▷ Position transducer (9) ခု၊
▷ ပေါင်းစပ်လျှပ်စစ်ပစ္စည်း (၁၃)မျိုး၊
▷ လျှပ်စစ်သုညမှတ်ချိန်ညှိမှု (12) ရော်ဘာပလပ်မှတစ်ဆင့် အသုံးပြုနိုင်သည်။
လုပ်ဆောင်ချက်-
▷ စွမ်းအင်ထုတ်လွှတ်သော ဆိုလီနွိုက်များ (7 နှင့် 8) ဖြင့် ဖိသိပ်ထားသော စပရိန်များ (3 နှင့် 4) အကြားတွင် ထိန်းချုပ်မှု spool (2) ၏ ဗဟိုအနေအထား။
▷ အချိုးကျ solenoid ကို ထိန်းချုပ်ခြင်းဖြင့် ထိန်းချုပ်မှု spool (2) ၏ တိုက်ရိုက်လည်ပတ်မှု ၊ ဥပမာ။ solenoid "b" (8)၊
- control spool (2) ကို electric input signal နှင့် ဘယ်ဘက်သို့ အချိုးကျ ရွှေ့ပြောင်းခြင်း။
- ၎င်းသည် တိုးတက်သောစီးဆင်းမှုလက္ခဏာဖြင့် orifice-type cross-sections မှတဆင့် P မှ A နှင့် B မှ T ချိတ်ဆက်မှုကို ဖွင့်ပေးသည်
စွမ်းအင်မရှိတော့သောအခြေအနေတွင်၊ ထိန်းချုပ်မှု spool(2) ကို ဆိုလီနွိုက်၏ပြန်စပေါက်များဖြင့် စက်ပိုင်းဆိုင်ရာဗဟိုအနေအထားတွင် ထိန်းထားသည်။ control spool သင်္ကေတ "V" ဖြင့် ဤအနေအထားသည် ဟိုက်ဒရောလစ်ဗဟိုအနေအထားနှင့် မသက်ဆိုင်ပါ။ လျှပ်စစ်အဆို့ရှင်ထိန်းချုပ်မှုကွင်းပိတ်သောအခါ၊ ထိန်းချုပ်ခလုတ်အား ဟိုက်ဒရောလစ်ဗဟိုအနေအထားတွင် နေရာချထားသည်။
spool ရာထူး 2 ခုပါသော Valve (ဗားရှင်း "4WREE...A...")
ဤအဆို့ရှင်ဗားရှင်း၏လုပ်ဆောင်ချက်သည် အခြေခံအားဖြင့် spool အနေအထားသုံးမျိုးရှိသော valve နှင့် သက်ဆိုင်ပါသည်။ 2 spool position valves များသည် solenoid "a"(7) ဖြင့်သာတပ်ဆင်ထားပါသည်။ 2nd အချိုးကျ solenoid အစား ပလပ်ဝက်အူ (10) ခု ရှိပါသည်။
OBE "-967" ရှိ ဖိအားလျော်ကြေးငွေဒြပ်စင်။
ပေါင်းစပ်အီလက်ထရွန်နစ်ပစ္စည်း (OBE) ၏အိမ်များတွင် condensate ဖွဲ့စည်းခြင်းကိုတားဆီးရန်၊ အီလက်ထရွန်းနစ်အကာအကွယ်အမြှေးပါး (11) ကိုသုံးနိုင်သည်။
ပတ်ဝန်းကျင်လေထုစိုထိုင်းဆမြင့်မားပြီး သိသာထင်ရှားသော စက်ဘီးစီးအပူချိန်ပြောင်းလဲမှုများ (ဥပမာ - အပြင်ဘက်) ရှိသော စက်မှုလုပ်ငန်းစံအခြေအနေများ အပြင်ဘက်တွင် အသုံးပြုရန် အကြံပြုထားသည်။
Proportional Directional Valve 4WREE-3X ၏ သင်္ကေတ
