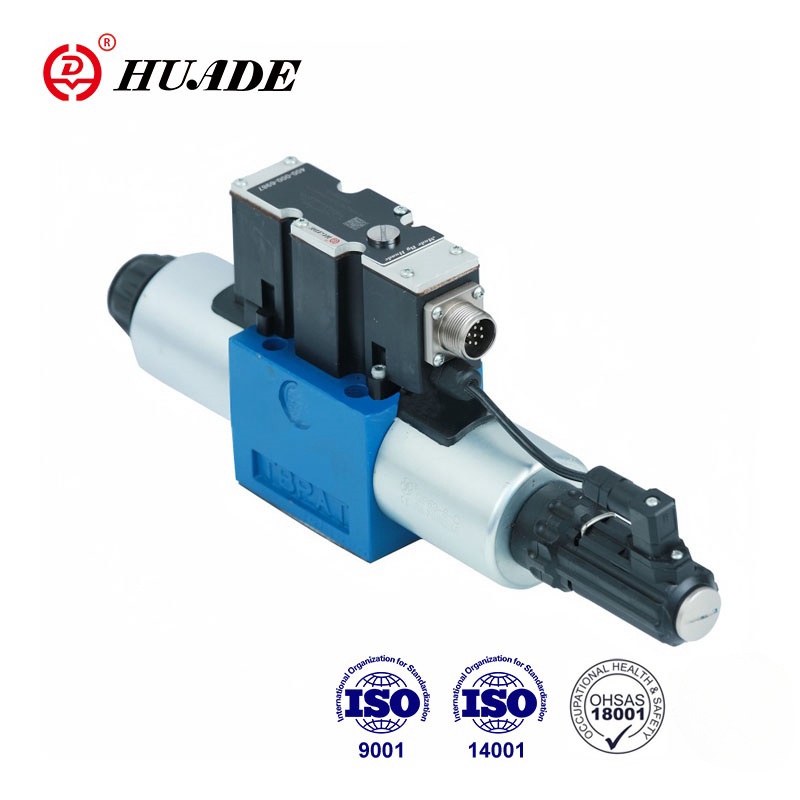

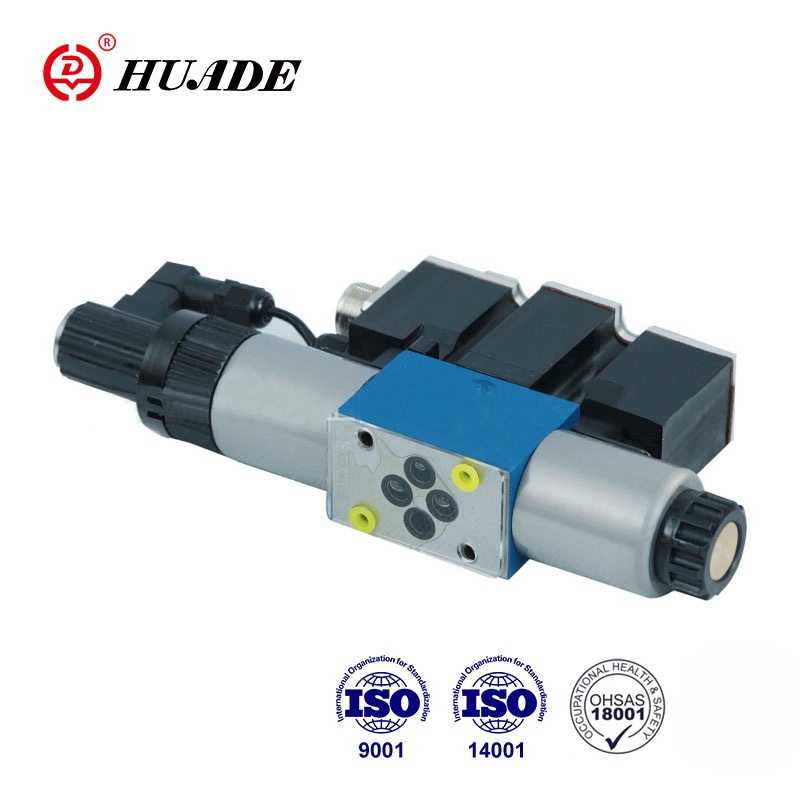

ဤ 4WREE-2X အဆို့ရှင်သည် ဟိုက်ဒရောလစ်အရည်၏ စီးဆင်းမှုနှင့် စီးဆင်းမှုလမ်းကြောင်းကို ထိန်းချုပ်ရန်အတွက် အချိုးကျသော ဆိုလီနွိုက်ဖြင့် လည်ပတ်လုပ်ဆောင်သည့် တိုက်ရိုက်လုပ်ဆောင်သည့် အချိုးကျ ညွှန်ပြသည့် အဆို့ရှင်ဖြစ်သည်။ တပ်ဆင်ထားသော အသံချဲ့စက်ဖြင့် လျှပ်စစ်သံလိုက်၏ ထိန်းချုပ်မှုကို အောင်မြင်နိုင်သည်။ ထုတ်ကုန်စွမ်းဆောင်ရည်သည် Rexroth ၏ 4WREE-2X စီးရီးများနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။
| ဟိုက်ဒရောလစ် | |||
| အရွယ်အစား | 6 | 10 | |
| လည်ပတ်ဖိအား | ဆိပ်ကမ်းများ A,P,B | 31.5 | 31.5 |
| ဆိပ်ကမ်း | 21 | 21 | |
| △ P=1MPa(L/min) တွင် Nominal flow Qvnom | ၈၊ ၁၆၊ ၃၂ | ၂၅၊ ၅၀၊ ၇၅ | |
| မက်တယ်။ ခွင့်ပြုထားသော စီးဆင်းမှု (L/min) | 80 | 180 | |
| ညစ်ညမ်းမှုဒီဂရီ (μm) | ≤20(အကြံပြု 10) | ||
| Hysteresis(%) | ≤0.1 | ||
| ပြောင်းပြန်ကာလ (%) | ≤0.05 | ||
| တုံ့ပြန်မှု အာရုံခံနိုင်စွမ်း (%) | ≤0.05 | ||
| ဖိအားအရည် | ဓာတ်သတ္တုအဆီများ၊ ဖော့စဖိတ်အက်စတာ | ||
| Viscosity range mm2/S | 20 မှ 380 | ||
| ပတ်ဝန်းကျင် အပူချိန် အပိုင်းအခြား (℃) | 4WRE | -20 မှ +70 | |
| 4WREE | -20 မှ +50 | ||
| အလေးချိန် (Kg) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| လျှပ်စစ် (ပေါင်းစပ်လျှပ်စစ်ပစ္စည်း) | |||
| အရွယ်အစား | 6 | 10 | |
| ထောက်ပံ့မှုအမျိုးအစား | DC | DC | |
| Nominal ဗို့အား (V) | 24 | ||
| ဆိုလီနွိုက် (A) ၏ အမည်ခံလျှပ်စီးကြောင်း | 2.5 | ||
| ဆိုလီနွိုက်ကွိုင်ခံနိုင်ရည်(Ω) | Coil ခံနိုင်ရည် 20 ℃ ) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| တာဝန် | 100% | ||
| Max.coil အပူချိန် (℃) | 150 သို့ | ||
| DIN40050 သို့ လျှပ်ကာ | IP65 | ||
| ဆက်စပ် အသံချဲ့စက်၏ နည်းပညာဆိုင်ရာ အချက်အလက် | |||
| အသံချဲ့စက် ဆက်စပ်မှု | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| ပံ့ပိုးမှုဗို့အား | Nominal ဗို့အား VDC | 24 | |
| ကန့်သတ်ချက်တန်ဖိုး V နိမ့်သည်။ | 19.4 | ||
| အထက်ကန့်သတ်ချက်တန်ဖိုး V | 35 | ||
| အသံချဲ့စက်ပါဝါ | Imax A | <၂ | |
| Impulse current A | 3 | ||
အင်္ဂါရပ်များ:
▶ ဦးတည်ချက်နှင့် စီးဆင်းမှုပမာဏကို ထိန်းချုပ်ရန်အတွက် တိုက်ရိုက်ထိန်းချုပ်ထားသော အချိုးကျ လမ်းကြောင်းပြ အဆို့ရှင်
▶ subplate တပ်ဆင်ခြင်းအတွက်
▶ လျှပ်စစ်အနေအထား တုံ့ပြန်ချက်
▶ နွေဦးရာသီကို ဗဟိုပြုသော ထိန်းချုပ်မှုစပွန်ဆာ
▶ 4WREE အမျိုးအစား၊ A1 သို့မဟုတ် F1 ပါရှိသော ပေါင်းစည်းထားသော အဆို့ရှင် အီလက်ထရွန်းနစ်ပစ္စည်းများ
▶ လှုပ်ရှားမှုကို ဗဟိုချည်နှင့် ဖြုတ်တပ်နိုင်သော ကွိုင်များဖြင့် အချိုးကျသော ဆိုလီနွိုက်များဖြင့် လုပ်ဆောင်သည်။
▶ အရင်းအမြစ်တစ်ခုမှ အဆို့ရှင်နှင့် အီလက်ထရွန်းနစ်ထိန်းချုပ်မှု
လျှောက်လွှာ
အချိုးကျအဆို့ရှင် 4WREE-2X ကို စက်ကိရိယာများ၊ အပေါ့စားစက်မှုလုပ်ငန်း၊ သတ္တုဗေဒ၊ သတ္တုတွင်း၊ အာကာသယာဉ်စသည့် နယ်ပယ်အမျိုးမျိုးတွင် အသုံးပြုနိုင်သည်။
4/2 နှင့် 4/3 အချိုးကျ directional valves များသည် subplate mounting design ၏ တိုက်ရိုက်ထိန်းချုပ်ထားသော အစိတ်အပိုင်းများဖြစ်သည်။
၎င်းတို့ကို ဗဟိုချည်နှင့် ဖြုတ်တပ်နိုင်သော ကွိုင်များဖြင့် အချိုးကျသော ဆိုလီနွိုက်များဖြင့် လုပ်ဆောင်သည်။ ဆိုလီနွိုက်များကို ပေါင်းစပ်ထိန်းချုပ်သော အီလက်ထရွန်းနစ်ပစ္စည်းများဖြင့် ရွေးချယ်ထိန်းချုပ်ထားသည်။
လုပ်ဆောင်နိုင်သော ဖော်ပြချက်-
ဆိုလီနွိုက်များ (5 နှင့် 6) သည် စွမ်းအင်မရှိတော့သဖြင့်၊ ထိန်းချုပ်မှု ခလုတ် (2) ကို ဖိသိပ်ထားသော စပရိန်များ (3 နှင့် 4) မှ ဗဟိုအနေအထားတွင် ထိန်းထားသည်။
အချိုးကျ solenoids များထဲမှ တစ်ခုအား အားဖြည့်ခြင်းဖြင့် control spool (2) ၏ တိုက်ရိုက်လည်ပတ်မှု၊ ဥပမာ။ solenoid "b" ထိန်းချုပ်မှု (6)
→ လျှပ်စစ်ထည့်သွင်းခြင်းအချက်ပြမှုနှင့်အညီ ထိန်းချုပ်ခလုတ် (၂) ကို ဘယ်ဘက်သို့ ရွှေ့ပါ။
→ တိုးတက်သောစီးဆင်းမှုလက္ခဏာများပါရှိသော အပိုင်းများကဲ့သို့ လမ်းကြောင်းမှတဆင့် P မှ A နှင့် B သို့ T ချိတ်ဆက်မှု
ဆိုလီနွိုက် စွမ်းအင် လျော့နည်းခြင်း (၆)
→ control spool (2) ကို compression spring (3) မှတဆင့် ဗဟိုအနေအထားသို့ ပြန်သွားသည်၊
HD-4WREE...A-2X
စွမ်းအင်မရှိတော့သောအခြေအနေတွင် spool (2) ကို solenoid return springs ဖြင့် စက်ပိုင်းဆိုင်ရာဗဟိုအနေအထားတွင် ထိန်းထားသည်။ ဤသည်မှာ spool သင်္ကေတ "V" အတွက် ဟိုက်ဒရောလစ်စင်တာ အနေအထားနှင့် မသက်ဆိုင်ပါ။ လျှပ်စစ်အဆို့ရှင်ပိတ်သည့် ကွင်းပတ်ထိန်းချုပ်မှုပတ်လမ်းကို ပိတ်လိုက်သောအခါ spool အား ဟိုက်ဒရောလစ်စင်တာ အနေအထားတွင် နေရာချထားသည်။
ဒီဇိုင်း-
valve သည် အခြေခံအားဖြင့် အောက်ပါတို့ပါဝင်သည် ။
• တောင်ပေါ်မျက်နှာစာ အိမ်ရာ(၁)
• compression springs (3 နှင့် 4) ဖြင့် ထိန်းချုပ်ရန် spool(2)
• Solenoids (5 နှင့် 6) အလယ်ပိုင်းချည်
• Position transducer (၇) ခု၊
• ရွေးချယ်နိုင်သော ပေါင်းစပ်ထိန်းချုပ်မှု အီလက်ထရွန်နစ်ပစ္စည်း(8)
• စက်ပိုင်းဆိုင်ရာ သုညမှတ်ချိန်ညှိမှု (၉) ကို Pg 13.5 မှတစ်ဆင့် ရရှိနိုင်ပြီး Pg 7(10) (အမျိုးအစား 4WREE) မှတစ်ဆင့် လျှပ်စစ်သုညအမှတ်သို့ ဝင်ရောက်နိုင်သည်
Proportional Directional Valve 4WREE-2X ၏ သင်္ကေတ
