Compact Hydraulic System များတွင်သင်အတိအကျစီးဆင်းမှုကိုထိန်းချုပ်ရန်လိုအပ်သည့်အခါ check valve sandwich plate z2s 10 သည်ယုံကြည်စိတ်ချရသောဖြေရှင်းချက်ကိုပေးထားသည်။ Bosch Rexroth မှဤရှေ့ပြေးစစ်ဆေးမှုအဆို့ရှင်သည်အာကာသချွေတာသည့်အသားညှပ်ပေါင်မုန့်ဒီဇိုင်းတွင်ယိုစိမ့်မှုကင်းသောပိတ်ဆို့ခြင်းကိုပေးသည်။ Z2S 10 သည်အနေအထားကိုထိန်းသိမ်းထားခြင်းနှင့်ပြောင်းပြန်စီးဆင်းမှုကိုကာကွယ်ခြင်းသည်အရေးပါသည်။
Z2S 10 သည် Z2S Series တွင်ပိုမိုကြီးမားသောမော်ဒယ်များအဖြစ်တူညီသောအခြေခံဒီဇိုင်းအခြေခံမူများကိုအသုံးပြုသည်။ ဤသေးငယ်သောခြေရာသည်အဆို့ရှင် Sandwich Plate Z2S ကိုစစ်ဆေးသည်။
အဓိကဒီဇိုင်းအင်္ဂါရပ်များ
Check Valve Sandwich Plate Z2S 10 သည်လေယာဉ်မှူးထိန်းချုပ်မှုနှင့်ပေါင်းစပ်ထားသောနွေ ဦး တင်ထားသော poppet ယန္တရားကိုဖြတ်သန်းသွားသည်။ Hydraulic အရည်သည် Port A1 မှ Port A1 မှ A2 သို့မဟုတ် B1 မှ A2 သို့မဟုတ် B1 အထိလွတ်လပ်စွာစီးဆင်းစေသည်။ အဆို့ရှင်ဒြပ်စင်သည်ရေနံကိုအနည်းဆုံးခုခံခြင်းဖြင့်ဖြတ်သန်းရန်ခွင့်ပြုသည်။ စီးဆင်းမှုသည်ပြောင်းပြန်လုပ်ရန်ကြိုးစားသောအခါနွေ ဦး ရာသီနှင့်ပြောင်းပြန်ဖိအားသည်ပျှမ်းမျှအားဖြင့်၎င်း၏ထိုင်ခုံကိုဆန့်ကျင်။ ၎င်း,
ရိုးရှင်းသောစစ်ဆေးမှုအဆို့ရှင်မှ Z2s 10 ကိုခွဲခြားသည်။ ရှေ့ပြေး Port X (သို့) Y ကိုဟိုက်ဒရောတောင်သို့ဖိအားကိုဖိအားပေးခြင်းကိုပိတ်ဆို့ခြင်းကိုဆန့်ကျင်သောအဆို့ရှင်ကိုဖွင့်သည်။ သင်၏ system design လိုအပ်ပါကဤအင်္ဂါရပ်သည်သင်၏ system design လိုအပ်ပါကထိန်းချုပ်ထားသည့်ဝန်သို့မဟုတ်တမင်ပြောင်းပြန်စီးဆင်းမှုကိုလျှော့ချရန်ခွင့်ပြုသည်။ လေယာဉ်မှူးဖိအားမရှိဘဲ Check Valve Sandwich Plate Z2s 10 သည်၎င်း၏ပိတ်ဆို့ခြင်းကိုအကန့်အသတ်ဖြင့်ပြုလုပ်သည်။
Z2S 10 ၏ Sandwich Plate Configuration သည် 162 မီလီမီတာခန့်မှန်းခြေအားဖြင့် 162 မီလီမီတာနှင့်အမြင့် 57 မီလီမီတာရှိသည်။ အခြားဟိုက်ဒရောလစ်အစိတ်အပိုင်းများအကြား install လုပ်သည့်အခါအဆို့ရှင်သည် 25 မီလီမီတာကို 25 မီလီမီတာအထိထပ်တိုးသည်။ M8 Bolts လေးခုသော့ခလောက်သည်အဓိက mounting များကိုလုံခြုံအောင်ထားရှိပြီး M5 Bolts နှစ်ခုအရန်ဆက်သွယ်မှုများကိုကိုင်တွယ်နိုင်သည်။ စုစုပေါင်းအလေးချိန်သည်တိကျသောမူကွဲနှင့်ရွေးချယ်စရာများပေါ် မူတည်. 2.8 ကီလိုဂရမ်မှ 3.2 ကီလိုဂရမ်အထိရှိသည်။
Bosch Rexroth သည်အဆင့်မြင့်သောသံမဏိသို့မဟုတ်သံမဏိမှအဆင့်မြင့်သောသံမဏိသို့မဟုတ်သံမဏိမှအဆို့ရှင်ခန္ဓာကိုယ်ကိုထုတ်လုပ်သည်။ စံဗားရှင်းသည်တွင်းထွက်အခြေပြုဟိုက်ဒရောလစ်အဆီများအတွက် NBR တံဆိပ်များကိုအသုံးပြုသည်။ သင်၏ application သည်ဖော့စဖိတ်အက်စတာအက်စဖစ်အရည်များသို့မဟုတ်အခြားဒြပ်ဟိုက်ဒရောို့ခန်းလိုအပ်သည်ဆိုပါက fkm seals များကိုသင်၏နံပါတ်သို့ထည့်သွင်းခြင်းဖြင့်တံဆိပ်ခတ်နိုင်သည်။
နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
Check Valve Sandwich Plate Z2S 10 သည် 315 ဘားအထိအမြင့်ဆုံးအလုပ်ခရခံရသည့်ဖိအားပေးမှု 315 ဘားအထိရှိသည်။ ဒီ 31.5 megapascal အဆင့်သတ်မှတ်ချက်ဆိုသည်မှာ Z2s 10 ကိုဖိအားမြင့်မားသောဟိုက်ဒရောလစ်ဆားကစ်များတွင်ပင်ယုံကြည်စိတ်ချရသောအလုပ်လုပ်သည်။ အများဆုံးစီးဆင်းမှုစွမ်းရည်သည်တစ်မိနစ်လျှင်လီတာ 80 လီတာအထိ 80 လီတာအထိရှိပြီးအလယ်အလတ် actuulator များနှင့်ဟိုက်ဒရောလစ်မော်တာများနှင့်အသေးအဖွဲဖြစ်သည်။
Z2S 10 အတွက်ဖိအားပေးမှုရွေးစရာများအက်ကွဲခြင်း 3, 5, 7.5 နှင့် 10 ဘားချိန်ညှိချက်များပါဝင်သည်။ ဒီကွဲအက်သောဖိအားသည်အဆို့ရှင်ထိုင်ခုံများအနေဖြင့်ပြောင်းပြန်ဖိအားမည်မျှတည်ဆောက်သည်ကိုဆုံးဖြတ်သည်။ အနိမ့်ကွဲအက်သောဖိအားပေးမှုများသည်ဖိအားနည်းခြင်းနှင့်ပိုမိုတင်းကျပ်စွာထိန်းချုပ်မှုကိုပေးသည်။ သင်၏ရွေးချယ်မှုသည်သင်၏လျှောက်လွှာသည်ချက်ချင်းပိတ်ပစ်လိုအပ်ခြင်းရှိ,
လည်ပတ်နေသောအပူချိန်အကွာအဝေးအကျယ်ချဲ့သည် --30 ° C to + 80 ဒီဂရီစင်တီဂရိတ်နှင့် + 80 ဒီဂရီစင်တီဂရိတ်တွင်ပါ 0 င်သည်။ FKM Seal Selev Variants -20 ဒီဂရီစင်တီဂရိတ်မှ + 80 ° C မှလည်ပတ်ကြသည်။ ဤအပူချိန်ကန့်သတ်ချက်သည်စက်မှုလုပ်ငန်းနှင့်မိုဘိုင်းပစ္စည်းကိရိယာလည်ပတ်မှုပတ်ဝန်းကျင်ကိုဖုံးလွှမ်းထားသည်။ သင့်ရဲ့ဟိုက်ဒရောလစ်အရည်သည် 2.8 နှင့် 500 စတုရန်းမီလီမီတာအကြား 2.8 မှ 500 စတုရန်းမီလီမီတာအကြားဗားရှင်းကိုထိန်းသိမ်းထားသင့်သည်။
အရည်သန့်ရှင်းမှုသိသိသာသာ check valve sandwich plate z2s 10 ယုံကြည်စိတ်ချရ။ Bosch Rexroth သည် NAS 1638 Class 9 သို့မဟုတ် ISO 4406 20/18/15 ကိုအနည်းဆုံးသန့်ရှင်းရေးစံချိန်စံညွှန်းများအဖြစ်သတ်မှတ်သည်။ ညစ်ညမ်းသောရေနံသည်တံဆိပ်ခတ်ထားသောမျက်နှာပြင်များထဲတွင်ထည့်သွင်းနိုင်သည့်အမှုန်များကိုသယ်ဆောင်နိုင်သည်။ z2s 10 ၏အထက်တန်းအဆင့်အထိလုံလောက်သောအလုံအလောက်တပ်ဆင်ခြင်းသည်သင်၏ရင်းနှီးမြှုပ်နှံမှုကိုကာကွယ်ပေးပြီးတသမတ်တည်းစွမ်းဆောင်ရည်ကိုသေချာစေသည်။
Z2S 10 တွင် PLOT area ရိယာအချိုးအစားသည်အခြား z2s series valves နှင့်အလားတူအချိုးအစားကိုလိုက်နာပါ။ လေယာဉ်မှူး and ရိယာအကြားနှင့်ပိတ်ဆို့ခြင်း area ရိယာအကြားအချိုးသည်စက်ယန္တရားကိုဖြစ်ပေါ်စေသည်။ ဤဒီဇိုင်းဆိုသည်မှာ Z2s 10 ကိုထိရောက်စွာလည်ပတ်ရန်သင့်အားဖိအားမြင့်မားသောလေယာဉ်မှူးများထောက်ပံ့ရေးပစ္စည်းများမလိုအပ်ပါ။
ဘုံ applications များ
Mobile Hydraulic ပစ္စည်းကိရိယာများသည်အဆို့ရှင် Sandwich Plate Z2S 10 ကိုမကြာခဏထည့်သွင်းလေ့ရှိသည်။ ကျစ်လစ်သိပ်သည်းသောင်းစမ်းလှေခြင်း, Skid Termer Leaders နှင့်စိုက်ပျိုးရေးစက်ယန္တရားများနှင့်စိုက်ပျိုးရေးစက်ယန္တရားများသည်အဆို့ရှင်၏သေးငယ်သည့်အရွယ်အစားနှင့်ယုံကြည်စိတ်ချရသောပိတ်ဆို့ခြင်း function မှအကျိုးကျေးဇူးများကိုအကျိုးပြုသည်။ Loader Bucket သည်ပစ္စည်း overhead ကိုပိုင်ဆိုင်သည့်အခါ z2s 10 သည်ဟိုက်ဒရောလစ်ရေအိတ်များသည်မအောင်မြင်လျှင်ပင်ဆလင်ဒါပျံ့နှံ့မှုကိုကာကွယ်ပေးသည်။
စက်မှုဇုန်စာနယ်ဇင်းစက်ကိရိယာများသည်လုပ်ငန်းလည်ပတ်နေစဉ်အတွင်း RAM အနေအထားကိုထိန်းသိမ်းရန် Z2s 10 ကိုအသုံးပြုသည်။ သတ္တုတံဆိပ်တုံးများ, ဘရိတ်ဖိအားများနှင့်ချုံ့စက်များနှင့်ချုံ့စက်များသည်တပ်ဖွဲ့များကိုဖွဲ့စည်းစဉ်နေရာများနှင့်သက်ဆိုင်သည့်ဆလင်ဒါများလိုအပ်သည်။ Check Valve Sandwich Plate Z2S 10 ၏သုညယိုစိမ့်မှုလက္ခဏာများသည်ဖိအားသံသရာအတွင်းဆလင်ဒါလှုပ်ရှားမှုများကိုဖယ်ရှားခြင်းအားဖြင့်အစိတ်အပိုင်းများကိုအကောင်အထည်ဖော်ခြင်းအားဖြင့်ပုံစံများကိုအကောင်အထည်ဖော်နိုင်မည်ဖြစ်သည်။
Woodworking Mymery သည် clamp နှင့် Hold-down ဆားကစ်များအတွက် z2s 10 ကိုထည့်သွင်းထားသည်။ CNC routers များ, အစွန်းကွက်များနှင့်အဖွဲ့များနှင့်အဖွဲ့များကစက်ဆုပ်ရွံရှာဖွယ်ကောင်းသောလုပ်ငန်းများအတွင်းအလုပ်ခွင်၌အလုပ်လုပ်ရန်ဟိုက်ဒရောလစ်ညှပ်များကိုအသုံးပြုသည်။ Sandwich Plate Format သည်စက်တည်ဆောက်သူများကိုအလုပ်စားပွဲများအောက်ရှိအာကာသစခန်းများရှိအကန့်အသတ်ဖြင့်ပေါင်းစပ်ထားသော clash circuits များကိုပေါင်းစပ်ထားသည့် Compact Valve ပုံစံများကိုဖန်တီးရန်ခွင့်ပြုသည်။
LIFT စားပွဲများနှင့်ကတ်ကြေးဓာတ်လှေကားဓာတ်လှေကားသည်ဘေးကင်းရေးအတွက် 0 န်ဆောင်မှုအတွက် Z2S 10 ကိုမှီခိုသည်။ LIFT ပလက်ဖောင်းတစ်ခုသည်အလုပ်သမားများသို့မဟုတ်ပစ္စည်းများကိုမြင့်မားသောရာထူးများရှိအလုပ်သမားများသို့မဟုတ်ပစ္စည်းများကိုထောက်ပံ့သောအခါ Check Valve Sandwich Plate Z2S 10 သည်အဓိက directional valve မှ Cylinder port များကိုပိတ်ဆို့ခြင်းဖြင့်မလိုအပ်သောလုံခြုံမှုကိုပေးသည်။ ထိန်းချုပ်မှုအဆို့ရှင်များကျရှုံးခြင်းသို့မဟုတ်ဟိုက်ဒရောလစ်လိုင်းများကွဲလွဲမှုကြုံရလျှင်ပင် z2s 10 သည်မထိန်းချုပ်နိုင်သောနွယ်ဖွားများကိုကာကွယ်ပေးသည်။
သေးငယ်သည့်တန်ဘိုးအကွာအဝေးရှိပလပ်စတစ်ဆေးထိုးစက်များမှိုညှပ် clapping circuits အတွက် z2s 10 ကိုအသုံးပြုပါ။ အဆိုပါအဆို့ရှင်သည်ဆေးထိုးခြင်းနှင့်အအေးသံသရာတစ်လျှောက်လုံးတိကျသောညှပ်စွမ်းအားကိုထိန်းသိမ်းထားသည်။ Sandwich Plate Mounting သည်ထူးချွန်သောဒီဇိုင်းကိုရိုးရှင်းလွယ်ကူစေသည်။
ဝယ်ယူခြင်းနှင့်စျေးနှုန်း
Genuine Bosch Rexroth စစ်ဆေးမှု Valve Sandwich Plate Z2S 10 ယူနစ် (10) ယူနစ်အကြားအခွင့်အာဏာဖြန့်ဖြူးသူများကတဆင့် 180 နှင့် 280 အကြားကုန်ကျသည်။ တရားဝင် Rexroth Changels သည်အပြည့်အဝပြန်လည်ရရှိမှုဆိုင်ရာစာရွက်စာတမ်းများ, ဖြန့်ဖြူးသူတွင်ပြုလုပ်ထားသောစံသတ်မှတ်ထားသော configurations များအတွက်ပို့ဆောင်ချိန်များသည်များသောအားဖြင့်တစ်ပတ်မှနှစ်ပတ်အထိကြာနိုင်သည်။
Airline Hydraulics နှင့် [buyrexrot.com] (http://Buyrexroth.com/) အထူးပြုလုပ်ထားသောဟိုက်ဒရောလစ်ပေးသွင်းသူများ (http://Buyrexrothroth.com/) ကိုမြောက်အမေရိကစျေးကွက်အတွက်စာရင်းကိုထိန်းသိမ်းထားပါ။ ဤဖြန့်ဖြူးသူများသည်သုံးရက်မှခုနစ်ရက်အတွင်းမကြာခဏတင်ပို့ပြီးအဆို့ရှင်မျိုးစုံကိုယူပြီးအပြည့်အဝဟိုက်ဒရောလစ်စနစ်များကိုယူသောအခါအထုပ်အပေးအယူများကိုထောက်ပံ့ပေးနိုင်သည်။ ယေဘုယျအားဖြင့်၎င်းတို့၏စျေးနှုန်းသည် 170 မှ 260 မှ 260 မှ 260 အထိဒေါ်လာအကွာအဝေးများနှင့်ဖွဲ့စည်းပုံအပေါ် မူတည်. ဒေါ်လာ 160 မှ 260 အထိရှိသည်။
ဥရောပ 0 ယ်သူများသည် Z2S 10 ကိုဒေသခံ Bosch Rexroth Rexroth 0 န်ဆောင်မှုစင်တာများမှတစ်ဆင့်ဂျာမနီ, ပြင်သစ်, အီတလီနှင့်အခြားစျေးကွက်များရှိအခွင့်အာဏာဖြန့်ဖြူးသူများအားဝင်ရောက်နိုင်သည်။ ဥရောပစျေးကွက်တွင်စျေးနှုန်းသည်ခန့်မှန်းခြေအားဖြင့် 160 မှ 250 အထိယူရို 160 အထိရှိပြီးဆင်နျ့အမေရိကန်သတင်းရပ်ကွက်များသို့ ဦး ဆောင်ခဲ့သည်။
အခြားရွေးချယ်စရာထုတ်လုပ်သူများသည် Charn Valve Sandwich Plate Z2S 10 ၏သဟဇာတဖြစ်သောဗားရှင်းကိုထုတ်လုပ်သည်။ တရုတ်ထုတ်လုပ်သူ Huade Hydraulic သည် HD Z2S 10 စီးရီးကိုတူညီသော cetop 05 Mounting ပုံစံနှင့်အလားတူသတ်မှတ်ချက်များကိုထိန်းသိမ်းထားသည်။ ဤရွေးချယ်စရာများသည်ပုံမှန်အားဖြင့် 25 မှ 35 ရာခိုင်နှုန်းလျော့နည်းသွားပြီးဒေါ်လာ 120 မှ 200 အထိဒေါ်လာ 200 အထိရှိသည်။ အလှည့်အလျဝါ 0 င်သည်နည်းပညာဆိုင်ရာစာရွက်စာတမ်းများလျှော့ချခြင်းနှင့်ပြည့်စုံသောအာမခံအထောက်အပံ့များပါ 0 င်သည်။
Z2S 10 ကိုမှာယူသောအခါ, စီးရီးသတ်မှတ်ခြင်း, cracking changes code များအပါအ 0 င်အပိုင်းအပြည့်အ 0 နံပါတ်ကိုစစ်ဆေးပါ။ တစ်စိတ်တစ်ပိုင်းအပြည့်အဝနံပါတ်သည်လက်ရှိ 5x စီးရီးတွင် NBR တံဆိပ်များနှင့်အတူ 3 ဘားအက်ကွဲသည့်အဆို့ရှင် 3 ခုအတွက် Z2S10-1-5x နှင့်တူနိုင်သည်။ "/ v" ကိုထည့်သွင်းခြင်းက FKM တံဆိပ်များကိုသတ်မှတ်ခြင်း, ပိတ်ဆို့ခြင်း configuration (a, b, b, ab) သည်မိနစ်ပိုင်းပိုင်းတွင်အစောပိုင်းတွင်ပြသထားပြီးဖြစ်သည်။
တပ်ဆင်လမ်းညွှန်ချက်များ
Check Valve Sandwich Plate Z2S 10 ကိုတပ်ဆင်ရန် Surface Preventation ကိုအထူးဂရုပြုရန်လိုအပ်သည်။ မိတ်လိုက်ခြင်းမျက်နှာပြင်သည် RA 0.8 အများဆုံးကြမ်းတမ်းခြင်းနှင့်မျက်နှာပြင်အရှည်နှုန်းဖြင့် 0.01 မီလီမီတာအတွင်းရှိပြားချပ်ချပ်ကိုထိန်းသိမ်းရန်ဖြစ်သည်။ ဤသတ်မှတ်ချက်များသည် optional ကိုအကြံပြုချက်များမရှိပါ။ ကြမ်းတမ်းသောသို့မဟုတ် Wared Mounting Surface များသည် O-Ring ယိုစိမ့်မှုကြောင့်သုညမွတ်စကီးစစ်ဆေးမှုအဆို့ရှင်ကိုအသုံးပြုခြင်း၏ရည်ရွယ်ချက်တစ်ခုလုံးကိုအလျှော့ပေးလိုက်လျောစေလိမ့်မည်။
Z2S 10 သည်ကြီးမားသော Z2s မော်ဒယ်များနှင့်ကွဲပြားသောတိကျသော O-Ring Sizes ကိုအသုံးပြုသည်။ Main Ports A, B, P, T သည် O-Rings သည် O-Rings (2) မီလီမီတာအချင်းကိုတိုင်းတာသည့်အချင်းတွင် 2MM Cross-section ဖြင့်တိုင်းတာသည်။ လေယာဉ်မှူးဆိပ်ကမ်းများ X နှင့် Y သည် 1.5 မီလီမီတာ o-rings များဖြင့် 8mm သေးငယ်သည့် 8 မီလီမီတာကိုအသုံးပြုသည်။ ထည့်သွင်းခြင်းမပြုမီ, သင့်အားမှန်ကန်သော O-RING Kit ကိုအတည်ပြုပါ။
torque သတ်မှတ်ချက်များသည်အသားညှပ်ပေါင်မုန့်ပြားတပ်ဆင်ခြင်းနှင့်သိသိသာသာအရေးပါသည်။ 41 M8 Mounting Bolts 41 Newton-Meters 41 ခုကိုထောင့်ဖြတ်လက်ဝါးကပ်တိုင်ပုံစံဖြင့်ထားပါ။ အဆိုပါ M5 အရန်အရန်သော့ခလောက် 8.8 Newton-Meters Torque ၏မီတာ 8.8 လိုအပ်သည်။ under-torqueing သည်ယိုစိမ့်မှုနှင့်အလားအလာရှိသောအဆို့ရှင်ပြောင်းရွှေ့ခြင်းများပြုလုပ်နိုင်သည်။ သက်ရောက်မှုများသို့မဟုတ်ခံစားမှုအားဖြင့်ခန့်မှန်းခြင်းထက် calibrated torque လိမ်ဖဲ့ခြင်းကိုအမြဲတမ်းသုံးပါ။
The Check Valve Sandwich Plate Z2S 10 သို့ dowel pins များကိုနေရာချထားရန်သင်၏ mounting mountrold သို့မဟုတ် subplate တွင်အပေါက်များနှင့်တိတိကျကျချိန်ညှိရန်ဖြစ်သည်။ ဤ Dowel Pins များသည်ဖိအားသံသရာများအတွင်း O-Rings များကိုညှပ်နိုင်သည့်နှစ် ဦး နှစ်ဖက်လှုပ်ရှားမှုများကိုတားဆီးနိုင်သည်။ သံမဏိပြားများကိုဖယ်ရှားရန်တပ်ဆင်ခြင်းမပြုမီမျက်နှာပြင်များကိုသန့်ရှင်းရေးလုပ်ခြင်းမပြုမီမည်သည့်သတ္တုချစ်ပ်များ,
သော့ခလောက်အားလုံးကိုလုံခြုံအောင်လုပ်ပြီးနောက်သင့် hydraulic စနစ်ကိုသန့်ရှင်းသောအရည်ဖြင့်ဖြည့်စွက်ပြီးအပြည့်အဝအလုပ်လုပ်နေသောဝန်များကိုအသုံးမပြုမီ Actuator များကိုအကြိမ်ကြိမ်စက်ကိုအကြိမ်ကြိမ်စက်ကိုအကြိမ်ကြိမ်စက်ကိုဖြည့်စွက်ပါ။ ဤချိုးဖောက်မှုလုပ်ထုံးလုပ်နည်းသည်လေကြောင်းကိုပိတ်မိနေပြီး Z2s 10 သည်မှန်ကန်စွာလည်ပတ်နိုင်ကြောင်းစစ်ဆေးသည်။ ကန ဦး စစ်ဆင်ရေးအတွင်း O-Ring တံဆိပ်ခတ်ပတ်ပတ်လည်ပြင်ပယိုစိမ့်မှုအတွက်မဆိုစောင့်ကြည့်ပါ။ ပထမ ဦး ဆုံးဖိအားပေးမှုကာလအတွင်းပေါ်လာသောသေးငယ်တဲ့ယိုစိမ့်မှုတွေမကြာခဏမတော်လျော်သော Bolt torque သို့မဟုတ်မျက်နှာပြင်ညစ်ညမ်းမှုကိုညွှန်ပြသည်။
စနစ်ပေါင်းစည်းမှုထည့်သွင်းစဉ်းစား
Check Valve Sandwich Plate Z2s 10 သည်ပုံမှန်အားဖြင့် directional control valve နှင့် hydraulic actuator အကြားတပ်ဆင်ထားသည်။ ဤနေရာချထားမှုသည် z2s 10 ကို actuator ports များကို directuator ports ကိုပိတ်ဆို့ရန်ခွင့်ပြုသည်။ ရှေ့ပြေး Ports သည် directional valve ၏အလုပ် port များနှင့်ချိတ်ဆက်ထားသော directional valve ၏လုပ်ငန်းခွင်များနှင့်ချိတ်ဆက်နိုင်ရန် directional valve မှတဆင့်ရည်ရွယ်ချက်ရှိရှိစီးဆင်းမှုသည် z2s 10 ကိုသင့်လျော်သောညွှန်ကြားချက်ဖြင့်ဖွင့်ပေးသည်။
LIFT ၏စားပွဲများသို့မဟုတ်စာနယ်ဇင်းများကဲ့သို့သောဒေါင်လိုက်ဆလင်ဒါဆလင်ဒါ applications များထဲသို့ဒေါင်လိုက်ဆလင်ဒါဆလင်ဒါဆလင်ဒါဆလင်ဒါဆလင်ဒါဆလင်ဒါဆလင်ဒါဆလင်ဒါဆလင်ဒါဆလင်ဒါဆလင်ဒါဆလင်ဒါဆလင်ဒါဆလင်ဒါဆလင်ဒါဆလင်ဒါ application များသို့) Pad Port ပိုက်ကိုဂရုပြုပါ။ လေယာဉ်မှူးဖိအားသည်ဖိအားပေးမှုနွေ ဦး ရာသီဥတုကိုကျော်လွှားနိုင်ပြီးအဆို့ရှင်ကိုတွန်းအားပေးရန်ကြိုးစားနေသည့်စနစ်ဖိအားကိုကျော်လွှားရမည်။ လေယာဉ်မှူးမလုံလောက်မှုသည်အဆို့ရှင်ကိုဖွင့်လှစ်ခြင်းမှတားဆီးလိမ့်မည်။
Tank ဆိပ်ကမ်းဆက်သွယ်မှုများသည် Z2s 10 နှင့်အထူးဂရုပြုရန်လိုအပ်သည်။ Y ၏ရှေ့ပြေးဆိပ်ကမ်းသည်တိုက်ရိုက်သို့မဟုတ် directional valve tank port မှတစ်ဆင့်တင့်ကားကိုတိုက်ရိုက်ဆက်သွယ်နိုင်သည်။ ဤဆက်သွယ်မှုသည်ယုံကြည်စိတ်ချရမှုကိုပိတ်ရန်အဆို့ရှင်များအတွက်စစ်မှန်တဲ့လေထုဖိအားကိုရောက်ရမည်ဖြစ်သည်။ Tank line တွင်နောက်ကျောဖိအားမဆိုအဆို့ရှင်အဆို့ရှင်ပိတ်သိမ်းခြင်းကိုတားဆီးနိုင်သည်။
သင်၏ဟိုက်ဒရောလစ်စနစ်ကိုအရွယ်အစားရှာဖွေသည့်အခါ check valve sandwich plate z2s 10 မှတစ်ဆင့်ဖိအားပေးမှုကိုစဉ်းစားပါ။ စနစ်တကျလည်ပတ်နေသော Z2s 10 သည်အခမဲ့စီးဆင်းမှုကို ဦး တည်ရာတွင်အများဆုံးအဆင့်သတ်မှတ်ထားသောစီးဆင်းမှုတွင် 3 ခုအောက်သာရှိသည်။ ဤဖိအားကျဆင်းမှုသင်၏ actuator တွင်ရရှိနိုင်သည့်အင်အားကိုလျော့နည်းစေပြီးသင့်ဟိုက်ဒရောလစ်ရေနံတွင်အပူထုတ်ပေးသည်။ သင်၏စီးဆင်းမှုလိုအပ်ချက်များအတွက် Z2s 10 ကိုကျော်လွှားခြင်းသည်ဖိအားပေးမှုများကိုလျှော့ချပြီးစနစ်ထိရောက်မှုကိုတိုးတက်စေသည်။
Multiple Multip Z2S 10 Valemes သည် Sandwich Plate Configurations တွင် Compact Manifold မှ Actuator များကိုထိန်းချုပ်ရန်အတူတကွစုစည်းနိုင်သည်။ ဤ Modular ချဉ်းကပ်မှုသည်ရေပိုက်ကိုရိုးရှင်းစေပြီးသီးခြားအဆို့ရှင် mounting တည်နေရာအရေအတွက်ကိုလျော့နည်းစေသည်။ သို့သော်အပိုဆောင်းအဆို့ရှင်အလွှာတစ်ခုစီသည်အမြင့်ကို stack လုပ်ပြီးသင့်လျော်သောတပ်ဆင်ရန်လိုအပ်သည့် O-Ring Seals အရေအတွက်ကိုတိုးပွားစေသည်။
ပြုပြင်ထိန်းသိမ်းမှုလိုအပ်ချက်များ
စစ်ဆေးမှုအဆို့ရှင် Sandwich Plate Z2s သည်ဒီဇိုင်းသတ်မှတ်ချက်များအတွင်းလည်ပတ်သောအခါအနည်းငယ်မျှသာပြုပြင်ထိန်းသိမ်းမှုလိုအပ်သည်။ သင်၏ Duty သံသရာနှင့်လည်ပတ်မှုပတ်ဝန်းကျင်ပေါ် မူတည်. ခြောက်လမှတဆယ်နှစ်လုံးအထိစစ်ဆေးမှုများပြုလုပ်ရန်စီစဉ်ထားသည်။ စစ်ဆေးခြင်းများပြုလုပ်နေစဉ်အတွင်း O-Ring Seals ပတ် 0 န်းကျင်ရှိပြင်ပရေနံစပျစ်သီးနှံများကိုစစ်ဆေးပါ။
Actuator လှုပ်ရှားမှုနှေးကွေးခြင်းနှင့်ချောမွေ့သောတသမတ်တည်းရွေ့လျားမှုကိုအတည်ပြုခြင်းဖြင့်ရှေ့ပြေးစစ်ဆင်ရေးကိုစမ်းသပ်စစ်ဆေးပါ။ Jerky သို့မဟုတ်တွန့်ဆုတ်လှုပ်ရှားမှုများက Z2S 10 သည်ညစ်ညမ်းမှုသို့မဟုတ်ဖိအားမလုံလောက်ခြင်းကြောင့်အပြည့်အဝဖွင့်လှစ်ခြင်းမရှိပါ။ လေယာဉ်မှူးဖိအားကို Pilot ဖိအားကိုတိုင်းတာရန်အခြေအနေများတွင်တိုင်းတာရန်အခြေအနေများအောက်ရှိဖိအားပေးမှုများအရဖိအားပေးမှုသတ်မှတ်ချက်များထက် ကျော်လွန်. ရှေ့ပြေးတိုက်နယ်အတွင်းရှိပွတ်တိုက်မှုထက်ကျော်လွန်ပါ။
သင်ယိုစိမ့်ခြင်းရှိမရှိ O-Ring Seals ကိုနှစ်နှစ်မှငါးနှစ်အထိကြိုတင်ကာကွယ်မှုထိန်းသိမ်းခြင်းအဖြစ်အစားထိုးပါ။ NBR နှင့် FKM တံဆိပ်ခတ်ပစ္စည်းများသည်အချိန်ကြာလာသည်နှင့်အမျှအပူစက်ဘီးစီးခြင်းနှင့်ဓာတုထိတွေ့မှုမှတင်းမာနေသည်။ ခိုင်မာသည့်တံဆိပ်များသည်နောက်ဆုံးတွင်ယိုစိမ့်မှုများကိုခွင့်ပြုထားသောအသေးစားမျက်နှာပြင်မမှန်မှုများနှင့်အညီ၎င်းတို့၏စွမ်းရည်ကိုဆုံးရှုံးနိုင်ကြသည်။ တံဆိပ်များကိုအစားထိုးသောအခါအဆို့ရှင် poppet နှင့်ဂိုးသွင်းခြင်း, တိုက်စားခြင်းသို့မဟုတ် embedded ညစ်ညမ်းမှုအတွက်ထိုင်ခုံမျက်နှာပြင်များကိုစစ်ဆေးပါ။
ပုံမှန်လည်ပတ်နေစဉ်အတွင်း check valve sandwich plate z2s 10 ကိုဖြတ်ပြီးဖိအားကျဆင်းမှုကိုစောင့်ကြည့်ပါ။ အချိန်ကြာလာတာနဲ့အမျှဖိအားကျဆင်းမှုကိုအချိန်ကြာလာတာနဲ့အမျှ poppet element ရဲ့အတွင်းပိုင်းကျမ်းပိုဒ်တွေကိုအဆီးအတားတွေထဲမှာညစ်ညမ်းစေတဲ့အတွက်ညစ်ညမ်းမှုတည်ဆောက်မှုကိုပြတယ်။ နောက်ဆုံးတွင်အပြည့်အဝအဆို့ရှင်ကျရှုံးခြင်းကိုဖြစ်ပေါ်စေမည့်ပြ problems နာများကိုပြသသောကြောင့်တဖြည်းဖြည်းတိုးပွားလာသောကြောင့်တဖြည်းဖြည်းတိုးပွားလာခြင်းကိုလျစ်လျူမရှုပါနှင့်။
Z2S 10 သည်လေယာဉ်မှူးဖိအားကိုအသုံးပြုသောအခါလွတ်မြောက်ရန်ပျက်ကွက်ပါက Valve Inlet တွင်လုံလောက်သောလေယာဉ်မှူးဖိအားကိုပထမ ဦး စွာစစ်ဆေးပါ။ ပိတ်ဆို့ခြင်းသို့မဟုတ်ကန့်သတ်ရှေ့ပြေးလမ်းစဉ်များသည်မကြာခဏမအောင်မြင်မှုများကိုဖြစ်ပေါ်စေသည်။ TANGE ဆက်သွယ်မှုများသည်အမှန်တကယ်ကန့်သတ်ချက်များမရှိဘဲလေထုဖိအားကိုအမှန်တကယ်ရောက်ရှိရန်စစ်ဆေးပါ။ အကယ်. ဤ circuits များသည်မှန်ကန်စွာစစ်ဆေးပါကအဆို့ရှင်သည်မလွှတ်ရသေးပါကအတွင်းပိုင်းညစ်ညမ်းမှုသည် poppet ယန္တရားကိုပျက်ပြားစေနိုင်သည်။
နောက်ကျောယိုစိမ့်မှုဖြစ်ပေါ်သည့်နေရာတွင်အဆို့ရှင်ပျက်ကွက်မှုအားဖြင့် Poppet သို့မဟုတ်ထိုင်ခုံသည်ပျက်စီးမှုကိုဆိုလိုသည်။ သင်၏ system ရှိအခြားနေရာများရှိသတ္တုအမှုန်များသည်တံဆိပ်ခတ်ခြင်းမျက်နှာပြင်များ၌တင်းတင်းကျပ်ကျပ်ပိတ်ခြင်းကိုတားဆီးနိုင်သည်။ ဤအချိန်တွင်လယ်ပြင်ပြုပြင်ခြင်းကိုကြိုးစားခြင်းထက် Z2S 10 Valve တစ်ခုလုံးကိုအစားထိုးပါ။ သင့်တော်သောတံဆိပ်ခတ်သောမျက်နှာပြင်များအတွက်လိုအပ်သောတိကျမှန်ကန်သောစက်သည်လယ်ပြုပြင်ခြင်းကိုလက်တွေ့မကျစေသည်။
အရွယ်အစား 10 အခြားရွေးချယ်စရာများနှိုင်းယှဉ်
Parker Hannifin သည် Z2S 10 သို့အလားတူအရွယ်အစားကျယ်ဝန်းသည့်လေယာဉ်မှူး - operated check valves များကိုထုတ်လုပ်သည်။ Parker's Cetop 05 Sandwich Valves သည်အနည်းငယ်ကွဲပြားသောအတွင်းပိုင်းဒီဇိုင်းများနှင့်နှိုင်းယှဉ်နိုင်သောအသေးစိတ်အချက်အလက်များကိုပေးသည်။ သူတို့၏စျေးနှုန်းသည် Bosch Rexroth အဆင့်နှင့်ကိုက်ညီသည်။ ထို့ကြောင့်သင်၏ရွေးချယ်မှုသည်လက်ရှိစနစ်အစိတ်အပိုင်းများနှင့်ဖြန့်ဖြူးသောစနစ်များနှင့်ဖြန့်ဖြူးသောဆက်ဆံရေးများထက်ပိုမိုမှီခိုသည်။
Hydac သည် Sandwich Plate Check Valves ကို ISO 4401-05 နှင့်ကိုက်ညီသော Sandwich Plate Checks ကိုထုတ်လုပ်သည်။ Hydac သည် corrosion resistance ကိုခုခံတွန်းလှန်သည်။ သူတို့၏စျေးနှုန်းမှာ 10 ရာခိုင်နှုန်းမှ 15 ရာခိုင်နှုန်းအထိပိုမိုများပြားသည်။ Valve Sandwich Plate Z2S 10 သည် 10 ရာခိုင်နှုန်းအထိပိုမိုများပြားသည်။

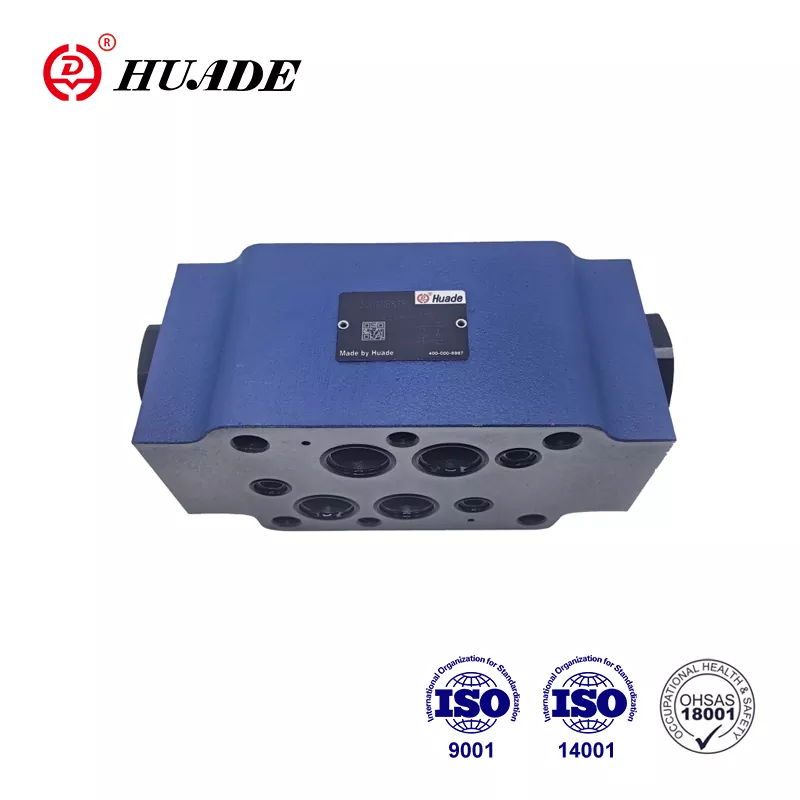

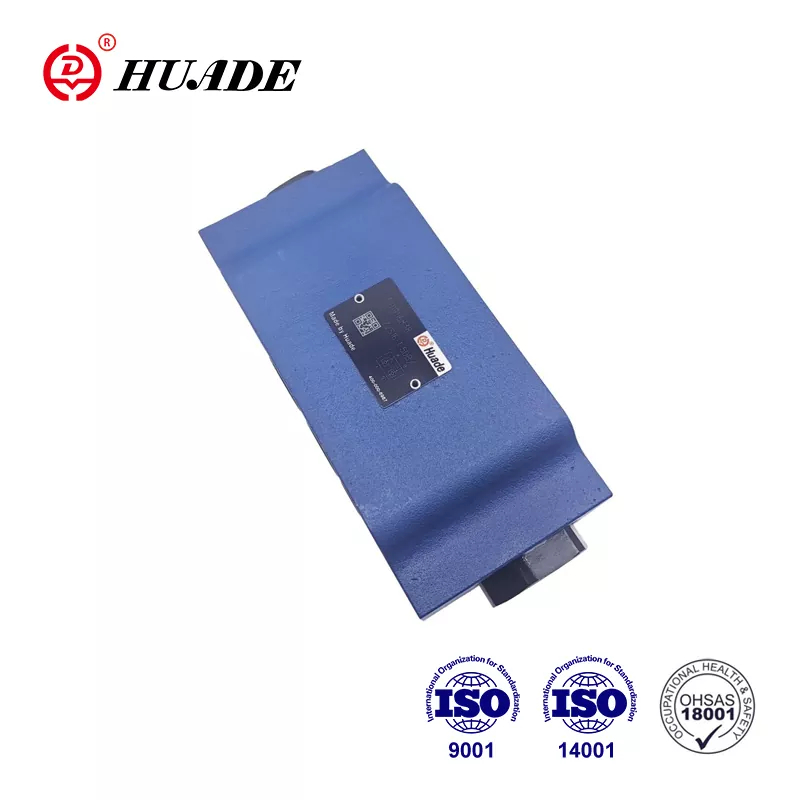

Huade HD Z2S 10 သည်တရုတ်နိုင်ငံတွင်ထုတ်လုပ်သောတိုက်ရိုက်အစားထိုးရန်ရွေးချယ်မှုကိုကိုယ်စားပြုသည်။ စျေးနှုန်းများသိသိသာသာနိမ့်ကျစွာရောင်းနေစဉ် Huade သည်တူညီသော mounting dimensions များ, port ပုံစံများနှင့်ဖိအားသတ်မှတ်ချက်များကိုထိန်းသိမ်းထားသည်။ သုံးစွဲသူများစွာသည် Huade Valves ကိုပိုမိုအကာအကွယ်ပေးနိုင်သောအထိခိုက်မခံသောအပလီကေးရှင်းများကိုအကဲဖြတ်နိုင်သည့်အထိခိုက်မခံသောအပလီကေးရှင်းများကိုအောင်မြင်စွာဖြန့်ချိနိုင်အောင်အောင်မြင်စွာဖြန့်ချိနိုင်ခဲ့သည်။ သို့သော် Bosch Rexroth ၏တည်ထောင်ထားသောအရည်အသွေးရှိသောအရည်အသွေးနှင့်ပြည့်စုံသောနည်းပညာပိုင်းဆိုင်ရာပံ့ပိုးမှုစင်တာမှအရေးပါသောလုံခြုံစိတ်ချရမှုစနစ်များ။
Patchon Vickers သည်လေယာဉ်ကွင်းစစ်ဆေးမှုအဆို့ရှင်များပိုမိုမြင့်မားသောစီးဆင်းမှုနှုန်းထားများအတွက်အကောင်းဆုံးဖြစ်သည်။ အကယ်. သင်၏လျှောက်လွှာသည် Z2S 10 ကိုတစ်မိနစ်လျှင် 80 လီတာကိုတွန်းအားပေးပါက Vickers အခြားရွေးချယ်စရာများကိုပိုမိုကောင်းမွန်သောစီးဆင်းမှုဝိသေသလက္ခဏာများကိုပေးနိုင်သည့်အခြားရွေးချယ်စရာများကိုစဉ်းစားပါ။ သူတို့ရဲ့ mounting ပုံစံများသည်အလားတူရှုထောင့်များမဟုတ်ဘဲတူညီသောအတိုင်းအတာမဟုတ်ပါ,
Sun Hydraulics သည် Cartwich Plate Designs အတွက်အခြားရွေးချယ်စရာတစ်ခုပေးသည့် Cartridge ပုံစံလေယာဉ်မှူး Padot-operated check valves များကိုထုတ်လုပ်သည်။ Z2s 10 အတွက်တိုက်ရိုက်အစားထိုးခြင်းမပြုသော်လည်း Sun Cartridges သည်ကွဲပြားခြားနားသောထူးထူးဆန်းဆန်းဒီဇိုင်းများဖြင့်အလားတူလုပ်ဆောင်မှုများကိုရရှိနိုင်သည်။ ဤရွေးချယ်မှုသည်အသုံးချပရိုဂရမ်များမဟုတ်ဘဲစနစ်ဒီဇိုင်းများအတွက်အဓိကအားဖြင့်အဓိပ္ပာယ်ရှိသည်။
စီးရီးအပြောင်းအလဲများနှင့်အပိုင်းကိန်းနံပါတ်များ
Bosch Rexroth သည် SAVESESS ၏အများသုံး sandwich plate z2s 10 ကိုထုတ်လုပ်သည်။ 5X ဇာတ်လမ်းတွဲများသည်ဓာတ်သတ္တုအပလီကေးရှင်းများအတွက် NBR တံဆိပ်ဖြင့်လက်ရှိထုတ်လုပ်မှုကိုကိုယ်စားပြုသည်။ 50 နှင့် 60 ကဲ့သို့အစောပိုင်းစီးရီးများသည်အမွေတစ်ခုရှိသည်။
အပိုင်းနံပါတ်သို့ "V" ကိုထည့်သွင်းခြင်းက NBR အစား FKM တံဆိပ်များကိုသတ်မှတ်သည်။ ဥပမာအားဖြင့်, Z2S10-1-5x သည် z2s10-1-5x / v တွင် Phosphate Ester သို့မဟုတ်ဒြပ်စင်များအတွက်သတ်မှတ်ထားသော FKM တံဆိပ်များကိုအသုံးပြုသည်။ ဤကွဲပြားခြားနားမှုသည်သဘာဝကျန်းမာရေးနှင့်သဟဇာတဖြစ်သောဆွေးမြေ့ပျက်စီးလွယ်သောအဆီများကို အသုံးပြု. မီးခံနိုင်ရည်ရှိသောဟိုက်ဒရောလစ်များသို့မဟုတ်စနစ်များကဲ့သို့သော applications များပါ 0 င်သည်။
ပိတ်ဆို့ခြင်း configuration ကိုအက်ခရာကုဒ်တစ်ခုအနေဖြင့်အခန်းနံပါတ်တွင်ပါ 0 င်သည်။ Port A တွင်သာပိတ်ဆို့ခြင်းသည် port b ကိုသာပိတ်ဆို့ခြင်းနှင့် "AB" သည် ports နှစ်ခုလုံးသာပိတ်ဆို့ထားသည်။ လျှောက်လွှာအများစုသည် ab configuration ကိုအသုံးပြုသည်။ အဘယ်ကြောင့်ဆိုသော်၎င်းသည်တိုက်နယ်ဒီဇိုင်းများအတွက်အများဆုံးပြောင်းလွယ်ပြင်လွယ်ပေးနိုင်သည်။ Single-port blocking သည်သင်တစ် ဦး တည်းသောအခြမ်းတွင်သာကိုင်ထားရန်လိုအပ်သည့်အထူးရည်ရွယ်ချက်များကိုဆောင်ရွက်သည်။
ဖိအားကိုအက်ကွဲခြင်းသည်ကိန်းဂဏန်းများအနေဖြင့် "1" သတ်မှတ်ထားသည်။ အောက်ပိုင်းအက်ကွဲခြင်းဖိအားပေးမှုများသည်ပိုမိုတင်းကျပ်စွာထိန်းချုပ်နိုင်သော်လည်းထိုင်ခုံမတိုင်မီနောက်ကျောဖိအားကိုခွင့်ပြုနိုင်သည်။ ပိုမိုမြင့်မားသောကွဲအက်သောဖိအားများသည်စနစ်ဖိအားကိုပိုမိုကောင်းမွန်စွာသည်းခံနိုင်သော်လည်းပွင့်လင်းရန်ပိုမိုရှေ့ပြေးဖိအားလိုအပ်သည်။
R900409844 (သို့) R900481624 ကဲ့သို့သောအပိုင်းများကိုဖြည့်စွက်ထားသောနံပါတ်များကို Bosch Rexroth ၏အမှာစာစနစ်တွင် Z2S 10 configurations 10 ခုကိုခွဲခြားသတ်မှတ်ပါ။ သင်၏လျှောက်လွှာအတွက်မှန်ကန်သောအဆို့ရှင်သတ်မှတ်ချက်ကိုသင်အတိအကျရရှိရန်အစားထိုးရန်ပြင်ဆင်သည့်အခါဤပြီးပြည့်စုံသောအပိုင်းနံပါတ်များကိုအမြဲတမ်းသုံးပါ။ ယေဘူယျဖော်ပြချက်များ (သို့) မပြည့်စုံသောအပိုင်းနံပါတ်များသည်မမှန်ကန်ကြောင်းပြုပြင်ပြောင်းလဲမှုများရရှိနိုင်သည်။
ဘုံပြ issues နာများကိုဖြေရှင်းခြင်း
Check Valve Sandwich Plate Z2s 10 သည်ဝန်ကိုကိုင်ပြီး Actuator ပျံ့ခွင့်ပြုရန်ပျက်ကွက်သည်။ ပထမ ဦး စွာရှေ့ပြေး Ports များသည်အဆို့ရှင်ကိုဖွင့်လှစ်သောမရည်ရွယ်သည့်ဖိအားကိုမရရှိကြောင်းစစ်ဆေးပါ။ Cross-connected padot line များသို့မဟုတ်ယိုစိမ့်နေသော directional valves များသည်သင်ပိတ်ဆို့ရန်မျှော်လင့်ထားသည့်တိုင် Z2S 10 ကိုဖွင့်ရန်ဖိအားအလုံအလောက်ပေးနိုင်သည်။
ရေနံနမူနာယူပြီးအမှုန်အရေအတွက်ကိုခွဲခြမ်းစိတ်ဖြာခြင်းဖြင့်ဟိုက်ဒရောလစ်အရည်တွင်ညစ်ညမ်းမှုကိုစစ်ဆေးပါ။ မျက်လုံးစစ်ဆေးမှုမှမမြင်နိုင်သောအမှုန်များပင်လျှင်ပင်သင့်လျော်သောတံဆိပ်ခတ်ခြင်းကိုတားဆီးနိုင်သည်။ အကယ်. ညစ်ညမ်းမှုအဆင့်များသည် ISO 4406 20/18/15 သတ်မှတ်ချက်များထက်ကျော်လွန်ပါက system filter များကိုသန့်ရှင်းရေးသို့မဟုတ်အစားထိုးရန်နှင့်အစားထိုးရန်စဉ်းစားပါ။
ပြင်ပယိုစိမ့်ပုံစံများကိုဂရုတစိုက်စစ်ဆေးပါ။ O-Ring Groove ပတ် 0 န်းကျင်ယိုစိမ့်မှုကပျက်စီးသွားသောတံဆိပ်များ, အဆို့ရှင်ကိုယ်ထည်မှ Oilpage သည်အဆို့ရှင်အစားထိုးရန်လိုအပ်သည့်အတွင်းပိုင်းပျက်စီးမှုကိုအကြံပြုသည်။ ပုံမှန်အလုပ်ရုံဆွေးနွေးပွဲထက်ပိုသောလိုအပ်သောအလုပ်များထက်ကျော်လွန်သောကြောင့်လယ်ကွင်းတွင်ပြည်တွင်းအစိတ်အပိုင်းများကိုပြုပြင်ရန်ဘယ်တော့မှမကြိုးစားပါနှင့်။
အကယ်. သင်သည်လေယာဉ်မှူးဖိအားကိုကျင့်သုံးသောအခါ Z2s 10 ကိုထုတ်ပြန်ခြင်းမပြုပါက Pilot Ports X နှင့် Y ကိုစစ်ဆင်ရေးအတွင်းအမှန်တကယ်ဖိအားကိုတိုင်းတာပါ။ သငျသညျ cracking ဖိအားသတ်မှတ်ချက်များထက်ကျော်လွန်သောဖိအားကို pilot passots အတွက်ပွတ်တိုက်မှုထက်ကျော်လွန်နိုင်ပါတယ်။ လေယာဉ်မှူးမလုံလောက်မှုမလုံလောက်မှုသည်မအောင်မြင်မှုများကိုလွှတ်ပေးရန်အသုံးအများဆုံးအကြောင်းရင်းဖြစ်သည်။ ပိတ်ပင်ထားသောရှေ့ပြေးလမ်းစဉ်များကိုစစ်ဆေးပါ,
စစ်ဆေးမှုအပိုတပ်တံပိုးပြားပြား Z2s 10 မှပုံမှန်မဟုတ်သောဆူညံသံသည်ခွဲစိတ်ကုသမှုအတွင်း 10S 10 ကိုများသောအားဖြင့် Colmimation သို့မဟုတ် Air Entrayment ကိုဖော်ပြသည်။ သင်၏ TANGE ဆက်သွယ်မှုများသည်သင့်လျော်သောရေနံပမာဏကိုထိန်းသိမ်းထားကြောင်းစစ်ဆေးပါ။ Cavitation ပျက်စီးမှုသည်အဆို့ရှင်ထိုင်ခုံနှင့် poppet မျက်နှာပြင်များကိုလျင်မြန်စွာဖျက်ဆီးနိုင်ပြီးအပြည့်အဝအစားထိုးလိုသည်။
အနာဂတ်တိုးတက်မှု
Hydraulic System Design သည်ဆက်လက်စောင့်ကြည့်လေ့လာခြင်းနှင့်ရောဂါရှာဖွေခြင်းစွမ်းရည်ကိုဆက်လက်လုပ်ဆောင်နေသည်။ အခြေခံစစ်ဆေးမှု Valve Sandwich Plate Z2S 10 သည်စက်ပိုင်းဆိုင်ရာအစိတ်အပိုင်းများဖြစ်သော်လည်းခေတ်မီစနစ်များသည်ဖိအားအာရုံခံကိရိယာများကိုပိုမိုပေါင်းစပ်ပြီး Transduclors ကို Valve Manifolds သို့ပိုမိုများပြားစေသည်။ ဤအာရုံခံကိရိယာများသည် Valve လည်ပတ်မှုနှင့်စနစ်ကျန်းမာရေးနှင့်ပတ်သက်သည့်အဆို့ရှင်လည်ပတ်မှုနှင့်စနစ်ကျန်းမာရေးနှင့်ပတ်သက်သည့်အချိန်ကို z2s 10 တွင်ပြုပြင်မွမ်းမံခြင်းမရှိပဲပြန်လည်တုံ့ပြန်ချက်များကိုပေးသည်။
Electro-Hydraulic Systems သို့ SHIFT သည်လေယာဉ်မှူးလည်ပတ်မှုစစ်ဆေးသည့်အဆို့ရှင်များအတွက်လျှောက်လွှာအသစ်များကိုဖန်တီးပေးသည်။ လျှပ်စစ် actuators သည် Hydraulic ဆားကစ်များသည်မြင့်မားသောအင်အားအရန်ကူးခြင်းများကိုပြုလုပ်စဉ်တိကျသောနေရာချထားမှုကိုကိုင်တွယ်သည်။ ဒီဖြည့်စွက်ဆက်ဆံမှုသည်မျိုးစပ်ပါဝါစနစ်များတွင် Compact Check Valves များအတွက်အသုံးပြုမှုကိစ္စများကိုတိုးချဲ့သည်။
သဘာဝပတ်ဝန်းကျင်ဆိုင်ရာစည်းမျဉ်းများသည်ဟိုက်ဒရောလစ်အရည်ဖော်မြူလာများကိုပြောင်းလဲစေနိုင်သည်။ ဆွေးမြေ့ပျက်စီးနိုင်သည့်အရေခွံများနှင့်အဆိပ်အတောက်နည်းသောအခြားနည်းလမ်းများသည်စျေးကွက်ဝေစု, အထူးသဖြင့်မိုဘိုင်းပစ္စည်းကိရိယာများနှင့်သဘာဝပတ်ဝန်းကျင်အထိခိုက်မခံသောနေရာများတွင်ဖြစ်သည်။ အနာဂတ် z2s 10 သတ်မှတ်ချက်များတွင် SEAL ပစ္စည်းများတွင်လက်ရှိ NBR နှင့် FKM Options ထက်ကျော်လွန်သောဤအရည်အမျိုးအစားများအတွက်အထူးအကောင်းဆုံးဖြစ်သည်။
ပစ္စည်းကိရိယာထုတ်လုပ်သူများကအလေးချိန်လျှော့ချခြင်းနှင့်တိုးတက်လာသောစွမ်းဆောင်ရည်ကိုရှာဖွေသည်။ Z2S 10 သည်ကျစ်လစ်သိပ်သည်းသော application များကိုကောင်းစွာ 0 န်ဆောင်မှုပေးသည်။
သင်၏ရွေးချယ်မှုကိုပြုလုပ်ခြင်း
Check Valve Sandwich Plate Z2s 10 သည်သင်၏အများဆုံးစီးဆင်းမှုလိုအပ်ချက်များကိုတွက်ချက်ခြင်းဖြင့်စတင်သည်။ အကယ်. သင်၏ actuators များသည်တစ်မိနစ်လျှင်လီတာ 80 ကျော်လိုအပ်ပါက Z2S 16 သို့မဟုတ် Z2S 22 မော်ဒယ်များသည်သင်၏လျှောက်လွှာနှင့်ကိုက်ညီသည်။ တစ်မိနစ်လျှင်လီတာ 80 အောက်ရှိစီးဆင်းမှုအတွက် Z2S 10 သည်ကျစ်လစ်သိပ်သည်းသောအထုပ်တွင်အကောင်းဆုံးစွမ်းဆောင်ရည်ကိုပေးသည်။
သင်၏အမြင့်ဆုံးလည်ပတ်မှုဖိအားကိုဆုံးဖြတ်ပါ။ Z2S 10 ၏ 315 Bar အဆင့်သတ်မှတ်ချက်သည်စက်မှုနှင့်မိုဘိုင်းသုံးပစ္စည်းကိရိယာများကိုအများဆုံးကိုင်တွယ်သည်။ အကယ်. သင်၏ system သည်ဘား 150 အောက်တွင်အလုပ်လုပ်သည်ဆိုပါကအဆို့ရှင်၏စွမ်းရည်အတွင်းသင်ကောင်းစွာနေနိုင်သည်။ BAR 250 ကိုချဉ်းကပ်ခြင်းသို့မဟုတ်ကျော်ကြားခြင်းသည် 0 င်ရောက်ခြင်း (သို့) အလွန်အကျွံသည်သင့်လျော်သော filtration နှင့်တံဆိပ်ခတ်ခြင်းအပါအ 0 င် system အစိတ်အပိုင်းများအားလုံးကိုဂရုပြုရန်လိုအပ်သည်။
သင်၏ Mounting Space Classains ကိုဂရုတစိုက်စဉ်းစားပါ။ Z2S 10 Sandwich Plate သည် 25 မီလီမီတာကိုအမြင့်ကိုစုစည်းရန် 25 မီလီမီတာနှင့်စုစုပေါင်းစာအိတ်သည် 57 မီလီမီတာရှိသည်။ သင်၏ထူးထူးဆန်းဆန်းသို့မဟုတ် Valve Mounting area ရိယာသည်ဟိုက်ဒရောလစ်ဆက်သွယ်မှုများနှင့်ပြုပြင်ထိန်းသိမ်းမှုလက်လှမ်းမီမှုအတွက်လုံလောက်သောရှင်းလင်းရေးနှင့်အတူဤရှုထောင့်များကိုနေရာချထားကြောင်းစစ်ဆေးပါ။
အရည်သဟဇာတပြုခြင်းသည်တံဆိပ်ခတ်ခြင်းကိုရွေးချယ်သည်။ Standard NBR တံဆိပ်များသည်စက်မှုလုပ်ငန်းနှင့်မိုဘိုင်း application အများစုဖြစ်သောရေနံအခြေစိုက်ဟိုက်ဒရောလစ်ရေနံများနှင့်ယုံကြည်စိတ်ချရကြသည်။ ဖော့စဖိတ်အက်စတာအရည်များ, ဒြပ်ဟိုက်ဒရောလစ်သို့မဟုတ်ဆွေးမြေ့ဖွယ်ဟိုက်ဒရောဟွန်းများသို့မဟုတ်ဆွေးမြေ့ပျက်စီးနိုင်သည့်အဆီများသည် V သတ်မှတ်ခြင်းကိုသင်၏နံပါတ်သို့ထည့်သွင်းခြင်းဖြင့်သတ်မှတ်ထားသော FKM SEALS လိုအပ်သည်။
ဘတ်ဂျက်ထည့်သွင်းစဉ်းစားခြင်းကသင်သည် Genuine Bosch Rexroth အစိတ်အပိုင်းများသို့မဟုတ်လိုက်ဖက်သည့်အခြားရွေးချယ်စရာများကိုရွေးချယ်ခြင်းရှိမရှိသွဇာလွှမ်းမိုးမှုရှိသည်။ အဆို့ရှင်ပျက်ကွက်မှုသို့မဟုတ်သိသာထင်ရှားသောအိမ်ခြံမြေပျက်စီးမှုကိုဖြစ်ပေါ်စေနိုင်သောအရေးပါသောဘေးကင်းလုံခြုံမှုဆိုင်ရာ application များသည်မူလပစ္စည်းကိရိယာများအတွက်ပရီမီယံကိုမှန်ကန်စေသည်။ လက်ခံနိုင်သောယုံကြည်စိတ်ချရမှုမရှိဘဲထုတ်လုပ်သူများမှကုန်ကျစရိတ်များလိုအပ်သောအပလီကေးရှင်းများလျော့နည်းသွားသည့်အသုံးချမှုများပြုလုပ်နိုင်သည်။
Check Valve Sandwich Plate Z2S 10 သည်ကျစ်လစ်သိပ်သည်းသောဟိုက်ဒရောလစ်အက်ပလီကေးရှင်းများ၌သက်သေပြမှုစွမ်းဆောင်ရည်ကိုပေးသည်။ ၎င်း၏ယုံကြည်စိတ်ချရသောပိတ်ဆို့ခြင်း, ရှေ့ပြေးလည်ပတ်မှုဖြန့်ချိမှုနှင့်အာကာသ - Save Sandwich Plate Format ကိုပေါင်းစပ်ထားသောမိုဘိုင်းပစ္စည်းကိရိယာများ, စက်မှုစက်ယန္တရားများနှင့်အထူးပြုထုတ်လုပ်ခြင်းစနစ်များအတွက်သင့်တော်စေသည်။ သတ်မှတ်ချက်များ, တပ်ဆင်ခြင်းလိုအပ်ချက်များနှင့်ပြုပြင်ထိန်းသိမ်းမှုလိုအပ်ချက်များကိုနားလည်ခြင်းသည်သင့်အားသင်၏ Hydraulic ဆားကစ်များတွင်ဤအဆို့ရှင်ကိုထိထိရောက်ရောက်ဖြန့်ဖြူးရန်အထောက်အကူပြုသည်။
