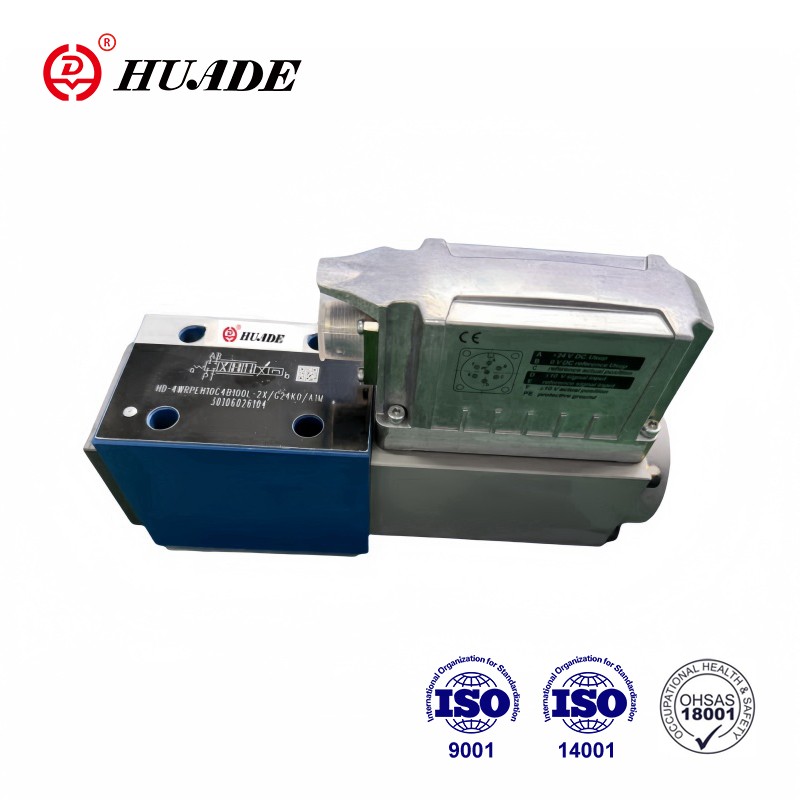

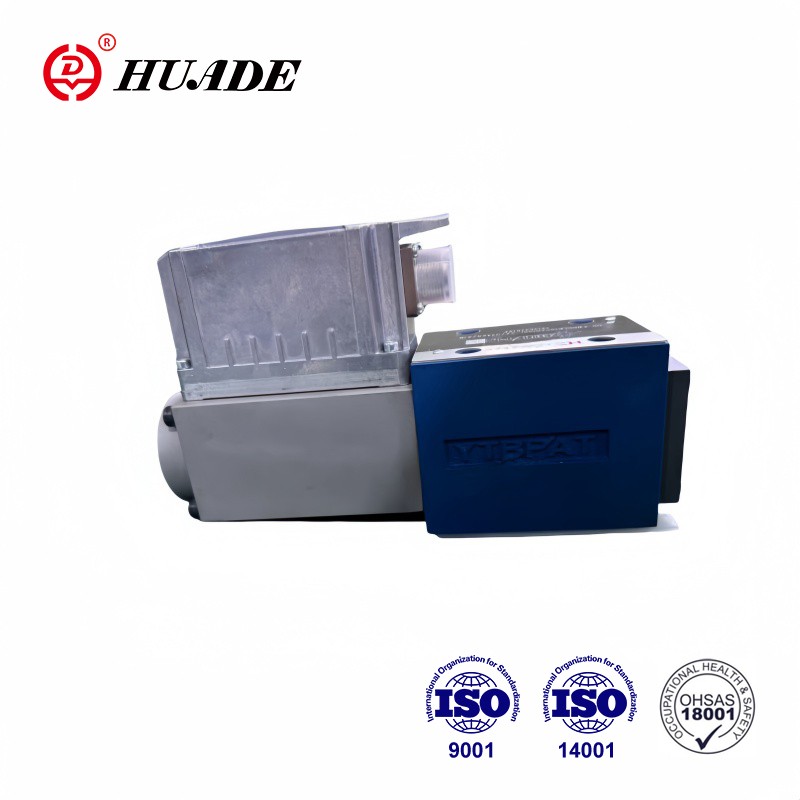

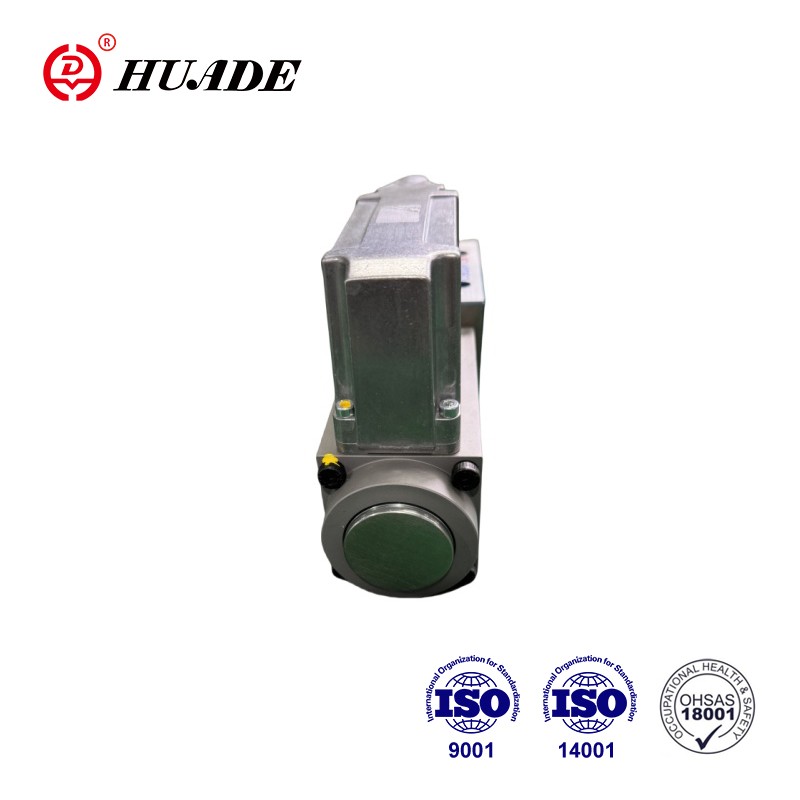

အချိုးကျ Servo Valve 4WRPEH-2X

ဤအဆို့ရှင် 4WRPEH-2X သည် ပေါင်းစပ်ဒစ်ဂျစ်တယ်ဝင်ရိုးထိန်းချုပ်ကိရိယာနှင့် fieldbus ကြားခံပါရှိသော တိုက်ရိုက်-သရုပ်ဆောင် servo အချိုးကျအဆို့ရှင်ဖြစ်သည်။ အရွယ်အစား 6 နှင့် အရွယ်အစား 10 ဟူ၍ အရွယ်အစားနှစ်မျိုးရှိသည်။ 4WRPEH-2X သည် subplate တပ်ဆင်ထားသည်။ 4WRPEH-2X ၏ ပေါင်းစပ် အီလက်ထရွန်နစ် အစိတ်အပိုင်းများသည် သတ်မှတ်ထားသော ထိန်းချုပ်မှုတန်ဖိုးများကို အမှန်တကယ် အနေအထားတန်ဖိုးများနှင့် နှိုင်းယှဉ်ပါသည်။ Huade ၏အချိုးကျ servo valve သည် မြင့်မားသောစွမ်းဆောင်ရည်နှင့် စျေးနှုန်းနိမ့်ခြင်းကြောင့် သုံးစွဲသူများကြားတွင် နာမည်ကောင်းရရှိခဲ့သည်။

အချိုးကျ Servo Valve 4WRPEH-2X ၏ ထုတ်ကုန်ပါရာမီတာ

ထုတ်ကုန်အင်္ဂါရပ်နှင့် အချိုးကျ Servo Valve 4WRPEH-2X ကို အသုံးပြုခြင်း။

အင်္ဂါရပ်များ:

▶ Direct controlled contro1 valves NG6 နှင့် NG10 သည် Servo အရည်အသွေးထိန်းချုပ်မှု ပစ္စတင်နှင့် စွပ်

▶ တစ်ဖက်သတ်လုပ်ဆောင်မှု၊ 4/4 ကျရှုံး-ဘေးကင်းသောအနေအထားကို ပိတ်ထားပါ။

အခြေအနေ-

-- Integrated Digital axis control functionality (IAC-R) အတွက်-

● အသံအတိုးအကျယ် ထိန်းချုပ်မှု

● ရာထူးထိန်းချုပ်ခြင်း။

● ဖိအားထိန်းချုပ်မှု

● p/Q လုပ်ဆောင်ချက်

● ရာထူး/ဖိအားနှင့် အနေအထား/

ပါဝါစည်းမျဉ်းများ-

●NC လုပ်ဆောင်နိုင်စွမ်း (သီးသန့်လုပ်ဆောင်မှု ဖြစ်နိုင်သည်)

ပစ်မှတ်နှင့် တကယ့်တန်ဖိုးများအတွက် --Analog နှင့် ဒစ်ဂျစ်တယ်ကြားခံများ

● 4 x analog အာရုံခံကိရိယာများ (+/-10 V သို့မဟုတ် 4..20 mA) သို့မဟုတ်

● 1 x အလျား တိုင်းတာခြင်းစနစ် (1Vss သို့မဟုတ် SSI) နှင့် 2 analog

အာရုံခံကိရိယာများ-

--setpoint ကြိုတင်သတ်မှတ်/အမှန်တကယ်တန်ဖိုးတုံ့ပြန်ချက် analog (လက်ရှိ သို့မဟုတ် ဗို့အား) သို့မဟုတ် fieldbus မှတဆင့်

-- Analog/digital inputs/output များကို ပြင်ဆင်သတ်မှတ်နိုင်သည်။

-- ရွေးချယ်နိုင်သော CANOpen၊ MODBUS၊ EtherNET/IP၊ EtherCAT၊ နှင့် PROFINET နှင့် အခြားဘတ်စ်ကားပရိုတိုကောများကို ပင်မရေစီးကြောင်း PLC များ၊ ထိန်းချုပ်ကိရိယာများ၊ သို့မဟုတ် အထက်ကွန်ပြူတာဆက်သွယ်မှုဖြင့် အသုံးပြုနိုင်ပါသည်။

လျှောက်လွှာ

အချိုးကျ servo valve 4WRPEH-2X ၏လုပ်ဆောင်ချက်မှာ ပေါင်းစပ်အီလက်ထရွန်နစ်အစိတ်အပိုင်းများသည် သတ်မှတ်ထားသော ထိန်းချုပ်မှုတန်ဖိုးများကို အမှန်တကယ် အနေအထားတန်ဖိုးများနှင့် နှိုင်းယှဉ်ခြင်းဖြစ်သည်။

အချိုးကျ Directional Valve 4WRKE-3X ၏ အပိုင်းနှင့် သင်္ကေတ

ဖွဲ့စည်းပုံ-

Valves များ အဓိကပါဝင်သည်-

▷ ထိန်းချုပ်ပစ္စတင်နှင့် Servo အရည်အသွေးစွပ်ပါရှိသော တိုက်ရိုက်ထိန်းချုပ်မှုထိန်းချုပ်မှုအဆို့ရှင် (1)

valve core displacement တုံ့ပြန်ချက်နှင့်အတူ အချိုးကျ လျှပ်စစ်သံလိုက် (၂)

▷ analog နှင့် ဒစ်ဂျစ်တယ်အာရုံခံကိရိယာများကြားခံများနှင့် fieldbus ချိတ်ဆက်မှုနှင့်အတူ ပေါင်းစပ်ဒစ်ဂျစ်တယ်ဝင်ရိုးထိန်းချုပ်ကိရိယာ (3)

Valve လုပ်ဆောင်ချက်-

ထိန်းချုပ်မှုသွေဖည်မှုကိစ္စတွင်၊ ကွိုင်ကိုဖွင့်ထားသည်။ ကွိုင်၏ သံလိုက်စွမ်းအား အပြောင်းအလဲကြောင့် ဖြစ်သည်။ contro1 valve core သည် ချိန်ညှိမှုအတွက် spring ကိုခံနိုင်ရည်ရှိမည်ဖြစ်သည်။ Valve spool stroke နှင့် over current cross-sectional area။ ညွှန်ကြားချက်အချက်ပြမှုနှင့် တိုက်ရိုက်အချိုးကျသည်။ ကြိုတင်သတ်မှတ်ထိန်းချုပ်မှုတန်ဖိုးသည် 0 ဖြစ်သောအခါ၊ အီလက်ထရွန်းနစ်ဒြပ်စင်။ စပရိန်တွန်းအားကိုခံနိုင်ရည်ရှိစေရန် ထိန်းချုပ်အဆို့ရှင်အူတိုင်ကို ချိန်ညှိပြီး ၎င်းကို ဗဟိုအနေအထားသို့ ရွှေ့ပါ။ မလှုပ်ရှားနိုင်သောအခြေအနေတွင်၊ စပရိန်သည် valve core ကိုထည့်ရန်မောင်းနှင်သည်။

ပျက်ကွက်လုံခြုံသောအနေအထားတွင်ရှိသည်။

--ရွေ့လျားဝင်ရိုးထိန်းချုပ်ကိရိယာသည် အောက်ပါထိန်းချုပ်မှုလုပ်ဆောင်ချက်များကို လုပ်ဆောင်သည်။

• အသံအတိုးအကျယ် ထိန်းချုပ်မှု

•ရာထူးထိန်းချုပ်မှု

•ဖိအား / အင်အားထိန်းချုပ်မှု

• ရာထူး/ဖိအား နှင့် အနေအထား/အင်အား ထိန်းချုပ်မှုတို့ကို လွှတ်ပေးပါ။

-- command value ကို analog interface (X1) သို့မဟုတ် bus interface X4 မှတဆင့် ထည့်သွင်းနိုင်သည်။

--အမှန်တကယ်တန်ဖိုးကို analog interface (X1) မှတဆင့်ဖတ်နိုင်သည် သို့မဟုတ် bus interface X4 မှတဆင့် ရယူနိုင်သည်။

-- ထိန်းချုပ်မှုဘောင်များကို ဘတ်စ်ကားမှတစ်ဆင့် သတ်မှတ်နိုင်သည်။

--မှားယွင်းသောရောဂါလက္ခဏာ

ပေါင်းစပ်ထားသော အီလက်ထရွန်နစ် အစိတ်အပိုင်းများသည် အောက်ပါ ချို့ယွင်းမှုအခြေအနေများတွင် ထိန်းချုပ်နိုင်သည်၊၊ ကွိုင်သည် ပါဝါဆုံးရှုံးသွားပြီး ထိန်းချုပ်မှုအဆို့ရှင်အူတိုင်သည် ကျရှုံးသောအနေအထားသို့ ပြန်လည်ရောက်ရှိသွားပါသည်။

• ပါဝါချို့ယွင်းခြင်း။

•Valve core displacement sensor open circuit ချို့ယွင်းခြင်း။

•ဆက်သွယ်ရေးပျက်ကွက်

•4-20mA အမိန့်ပေးအချက်ပြမှုဖွင့် circuit အမှား

•ပြင်ပနေရာရွှေ့ပြောင်းမှုအာရုံခံကိရိယာချွတ်ယွင်း

•ပြင်ပနေရာရွှေ့ပြောင်းမှုအာရုံခံကိရိယာချွတ်ယွင်း
