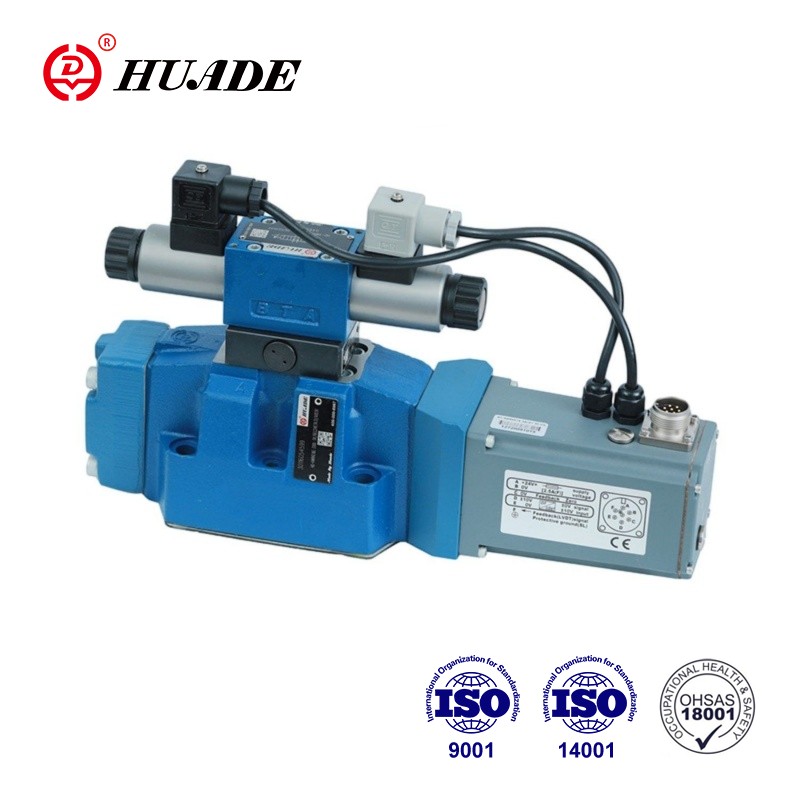

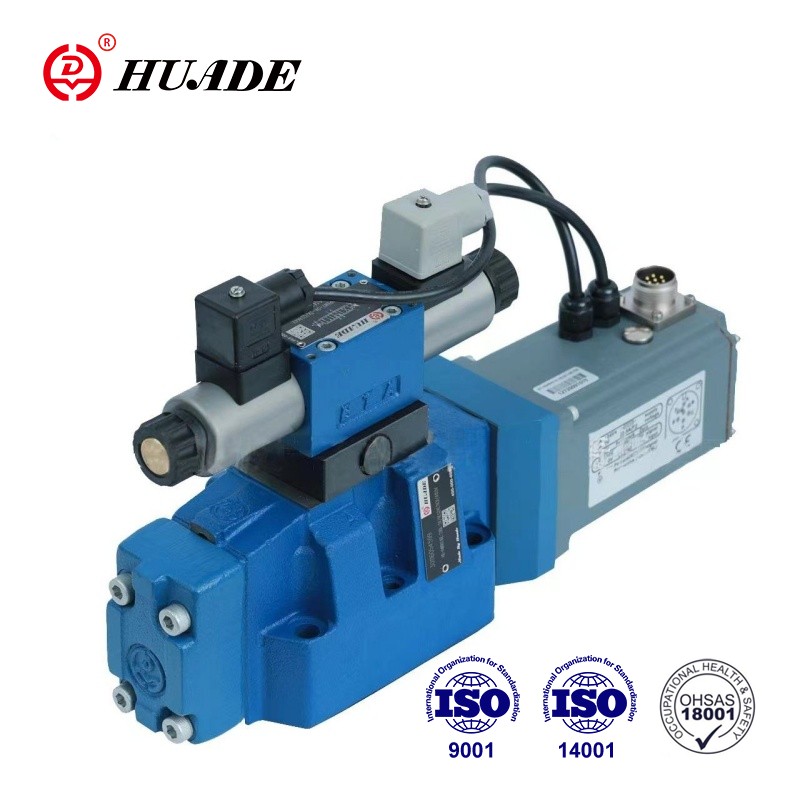

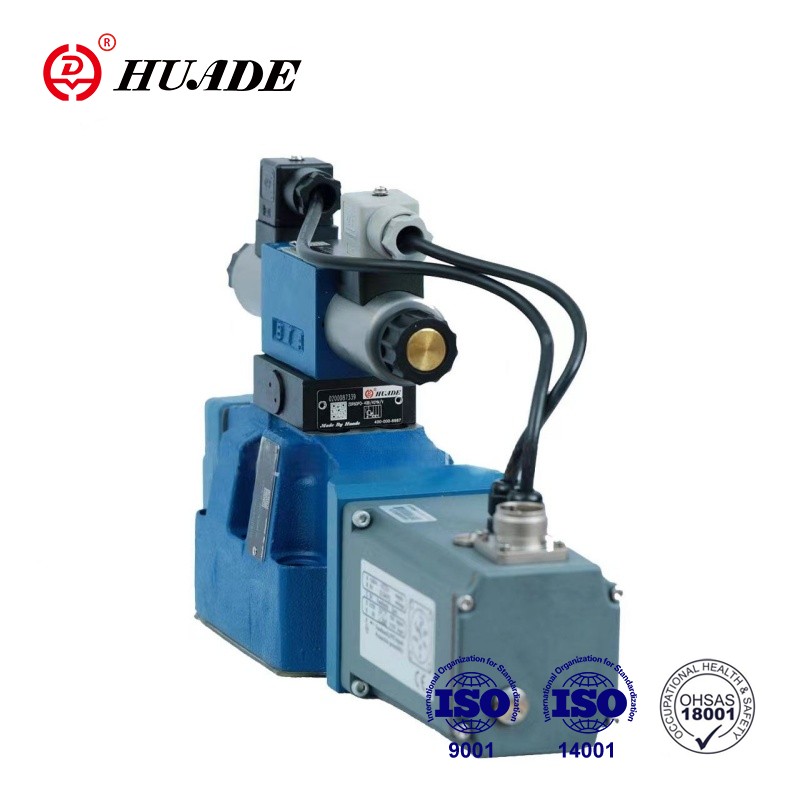

အမျိုးအစား 4WRTE ၏ အချိုးကျအဆို့ရှင်များသည် လျှပ်စစ်အနေအထားတုံ့ပြန်ချက်၊ ပေါင်းစပ်လျှပ်စစ်ပစ္စည်း (OBE) နှင့် ရွေးချယ်နိုင်သော spool အနေအထားစောင့်ကြည့်ခြင်းတို့ဖြင့် ရှေ့ပြေးလုပ်ဆောင်သည့် ဦးတည်ချက်ထိန်းချုပ်မှုအဆို့ရှင်များဖြစ်သည်။ မြင့်မားသောတိကျမှု၊ လျင်မြန်စွာတုံ့ပြန်မှုနှင့် အချိုးကျအဆို့ရှင် WRTE-4X ၏တည်ငြိမ်သောထိန်းချုပ်မှုတို့က ၎င်းအား စက်မှုလုပ်ငန်းစနစ်များစွာတွင် အဓိကအစိတ်အပိုင်းတစ်ခုဖြစ်စေသည်။
| အထွေထွေ | ||||||
| အရွယ်အစားများ | 10 | 16 | 25 | 27 | 32 | 35 |
| အလေးချိန် (ကီလိုဂရမ်) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| တပ်ဆင်မှု အနေအထား နှင့် တာဝန်ပေးခြင်း အချက်အလက်များ | ဖြစ်နိုင်ရင် အလျားလိုက် | |||||
| ပတ်ဝန်းကျင် အပူချိန် အပိုင်းအခြား (°C) | -20..+50 | |||||
| အများဆုံးသိုလှောင်ချိန် (နှစ်များ) | 1 *(သိုလှောင်မှုအခြေအနေများကို သတိပြုမိပါက လည်ပတ်မှုညွှန်ကြားချက် 07600-B ကို ကိုးကားပါ) | |||||
| EN ISO 13849 နှစ်များအရ MTTF တန်ဖိုးများ | 150 (အသေးစိတ်အချက်အလက်များအတွက် အချက်အလက်စာရွက် 08012 ကိုကြည့်ပါ) | |||||
| DIN EN 60068-2-6 အရ ၎င်း၏စစ်ဆေးမှုများ | 10.. 2000 Hz / အများဆုံး 10 g / 10 cycles / 3 axes | |||||
| DIN EN 60068-2-64 အရ ဆူညံသံစမ်းသပ်မှု | 20... 2000 Hz/10 gS/30 g peak/30 မိနစ်။ /3 axes | |||||
| DIN EN 60068-2-27 အရ သယ်ယူပို့ဆောင်ရေးရှော့ခ် | 15 g / 11 ms / 3 ရှော့ / နွား 3 ကောင် | |||||
| DIN EN 60068-2-30 အရ စိုစွတ်သောအပူ၊ စက်ဝိုင်းပုံ၊ | မူကွဲ 2 +25°C ... +55C၊ 90% ... 97% နှိုင်းရစိုထိုင်းဆ၊ 24 နာရီ 2 ပတ် | |||||
အင်္ဂါရပ်များ:
▶ ယုံကြည်စိတ်ချရမှုနှင့် လုံခြုံရေးကို မြှင့်တင်ရန် ဒီဇိုင်း
1. pilot control valve ဖြင့် main stage ၏ control chambers တွင် အလိုအလျောက် ဖိအားလျော်ကြေးပေးခြင်း
2. နွေဦးဗဟိုပြုဗဟိုအနေအထားနှင့်/သို့မဟုတ် အော့ဖ်ဆက်အနေအထားတွင် ပင်မဇာတ်စင်၏စပွန်ဆာကို ထိန်းချုပ်ပါ။
3. spool အနေအထားကိုစောင့်ကြည့်ခြင်းဖြင့်ရွေးချယ်နိုင်သည်။
▶ Flexible - အနေအထား၊ အရှိန်နှင့်ဖိအားထိန်းချုပ်မှုအတွက်သင့်လျော်သည်။
▶တိကျသော - မြင့်မားသောတုံ့ပြန်မှု sensitivity နှင့်အနည်းငယ် hysteresis
လျှောက်လွှာ
အချိုးကျ ညွှန်ပြသော အဆို့ရှင် WRTE-4X ကို ရေနံဓာတုဗေဒ၊ မော်တော်ကားထုတ်လုပ်ရေး၊ ဉာဏ်ရည်ထက်မြက်သော စက်ကိရိယာများ၊ ဓာတ်အားထုတ်လုပ်ခြင်း၊ သတ္တုဗေဒဆိုင်ရာ လုပ်ငန်းနှင့် အခြားစက်မှုလုပ်ငန်းများတွင် တွင်ကျယ်စွာ အသုံးပြုနိုင်ပါသည်။
WRTE-4X အဆို့ရှင်တွင် အခြေခံအားဖြင့် ပင်မဖွဲ့စည်းပုံ ၃ ခု ပါဝင်သည်-
1.Housing (1) with main stage control spool (2) and optional spool position monitoring (13)
2.Integrated electronics (ရွေးချယ်နိုင်သော အီလက်ထရွန်းနစ်အကာအကွယ်အမြှေးပါး (14) နှင့်) ပင်မဇာတ်စင်၏ inductive position transducer (3)
3. Pilot control valve (4) နှင့်အတူ control spool/socket unit (5)၊ inductive position transducer (6) နှင့် main stage control spool (2) ၏ ဗဟိုအနေအထားအတွက် ဖိအားပြန်ပေးသည်။
de-energized proportional solenoids ဖြင့် (7; 8) main stage control spool (2) centering spring (9) နှင့် pressure feed back ကြောင့် main stage control spool ၏ control (2) pilot control valve (2) 4) → ပင်မဇာတ်စင်ထိန်းချုပ်မှုစပွန် (2) ကို ထိန်းညှိထားသည့်ပုံစံဖြင့် နေရာချထားသည်။ ပိုင်းလော့ထိန်းချုပ်မှုအဆို့ရှင်၏ ထိန်းချုပ်မှု ခလုတ်ကို ထိန်းချုပ်ခြင်း (4) အချိုးကျသော ဆိုလီနွိုက်များ၏ ဆိုလီနွိုက်များ၏ တွန်းအားကို ပြောင်းလဲခြင်းဖြင့် (7;8)။ အမိန့်တော်၏ချိတ်ဆက်မှုနှင့် ပေါင်းစပ်ထားသော အီလက်ထရွန်းနစ်ပစ္စည်းများရှိ အမှန်တကယ်တန်ဖိုးများ။ Pilot ဆီသည် pilot control valve သို့ port P မှတဆင့် အတွင်းပိုင်း သို့မဟုတ် port X Pilot ဆီမှတဆင့် အတွင်းပိုင်းသို့ ပြန်ပို့သည် သို့မဟုတ် port T မှတဆင့် သို့မဟုတ် Y မှတဆင့် tank သို့ ပြင်ပသို့ ပြန်ပို့ပေးပါသည်။ O V ၏ အမိန့်ပေးတန်ဖိုးဖြင့်၊ အီလက်ထရွန်နစ်ပစ္စည်းများသည် ၎င်းအား ထိန်းချုပ်သည်။ main stage control spool (2) သည် အလယ်ပိုင်း အနေအထား။
သင်္ကေတ အချိုးကျ Directional Valve WRTE-4X
