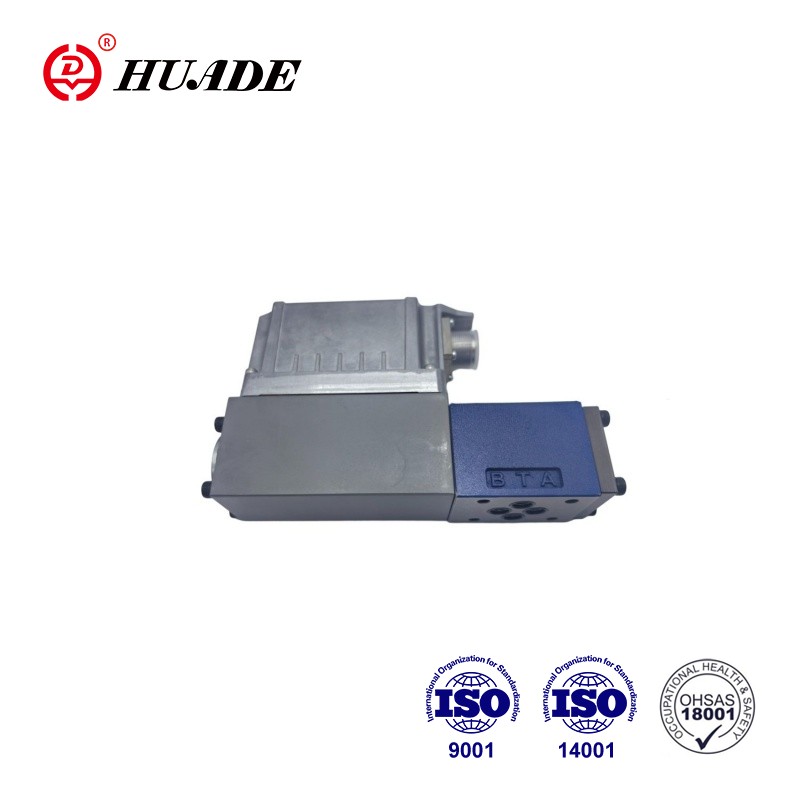

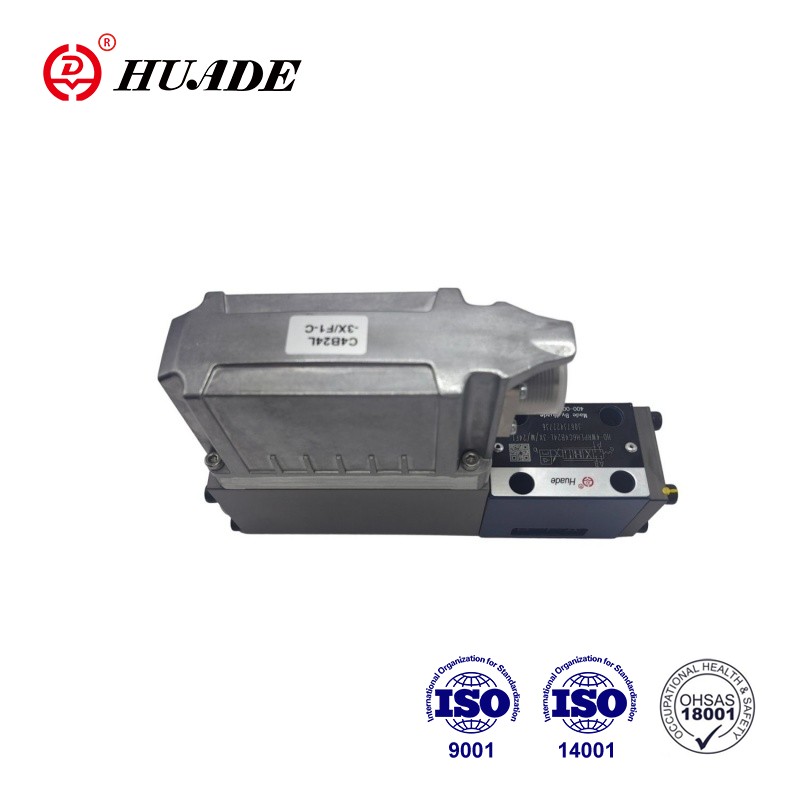

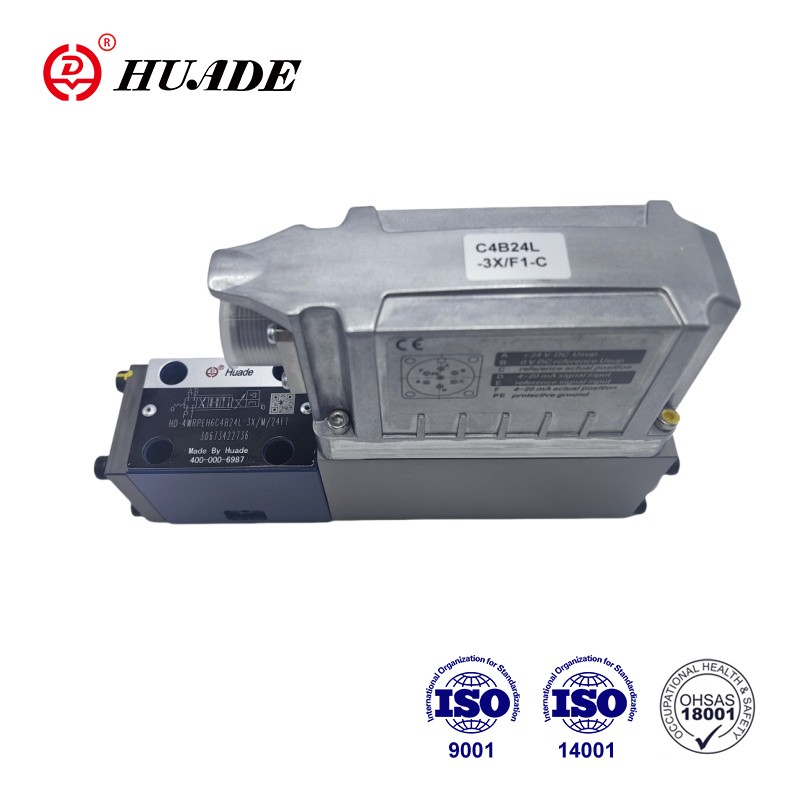

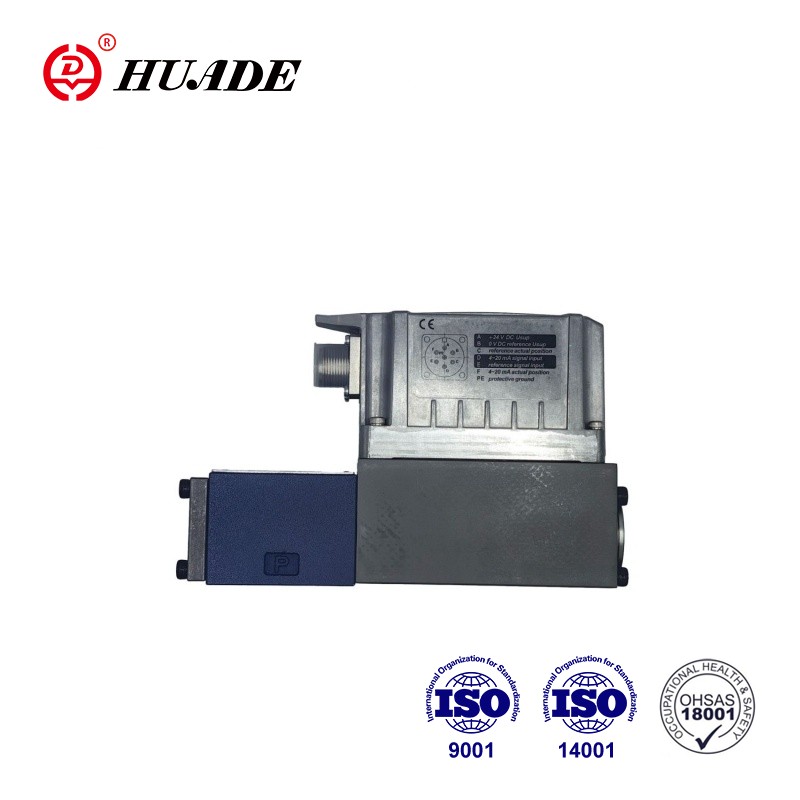

အမျိုးအစား 4WRPEH 6-3X ၏ ဗယ်များသည် လျှပ်စစ်အနေအထား တုံ့ပြန်ချက်နှင့် ပေါင်းစပ်အီလက်ထရွန်နစ်ပစ္စည်းများ (OBE) ဖြင့် တိုက်ရိုက်လည်ပတ်သည့် လမ်းကြောင်းထိန်းချုပ်မှု အဆို့ရှင်များဖြစ်သည်။ အချိုးကျ လမ်းကြောင်းမှန် servo valve 4WRPEH 6-3X သည် အချိုးကျနည်းပညာကို servo နည်းပညာနှင့် ပေါင်းစပ်ထားသည့် တိကျမှုမြင့်မားသော ထိန်းချုပ်မှုအဆို့ရှင်ဖြစ်သည်။ 4WRPEH 6-3X ကို အမျိုးမျိုးသော လုပ်ငန်းစဉ်စီးဆင်းမှုနှင့် စက်ပစ္စည်းလည်ပတ်မှုများကို ထိန်းချုပ်ရန်အတွက် ရေနံ၊ ဓာတုဗေဒ၊ သတ္တုနှင့် အခြားစက်မှုလုပ်ငန်းများတွင် ဟိုက်ဒရောလစ်စနစ်များကဲ့သို့ အမျိုးမျိုးသော လုပ်ငန်းစဉ်စီးဆင်းမှုနှင့် စက်ပစ္စည်းလည်ပတ်မှုတို့တွင် တွင်ကျယ်စွာအသုံးပြုပါသည်။
| နည်းပညာဆိုင်ရာအချက်အလက် | ||
| အထွေထွေ | ||
| ချိတ်ဆက်မှုအမျိုးအစား | Subplate တပ်ဆင်ခြင်း။ | |
| သယ်ဆောင်ခြင်းပုံစံ | ISO 4401-03-02-0-05 | |
| အလေးချိန် (ကီလိုဂရမ်) | 2.9 | |
| တပ်ဆင်မှုအနေအထား | တစ်ခုခု | |
| ပတ်ဝန်းကျင် အပူချိန် အပိုင်းအခြား (°C) | -20… +60 | |
| သယ်ယူပို့ဆောင်ရေးအပူချိန် (°C) | –၃၀…+၈၀ | |
| အများဆုံးသိုလှောင်ချိန် (နှစ်များ) | 1 | |
| အများဆုံး နှိုင်းရစိုထိုင်းဆ (ငွေ့ရည်ဖွဲ့ခြင်းမရှိ) (%) | 95 | |
| EN 60529 အရကာကွယ်မှုအတန်း | IP65 (သင့်လျော်မှန်ကန်စွာတပ်ဆင်ထားသောမိတ်လိုက်ချိတ်ဆက်ကိရိယာများကိုအသုံးပြုပါက) | |
| အများဆုံးမျက်နှာပြင်အပူချိန် (°C) | 150 | |
| EN ISO 13849 (နှစ်များ) အရ MTTFD တန်ဖိုး | 150 (အသေးစိတ်အချက်အလက်များအတွက် 08012 ကိုကြည့်ပါ) | |
| DIN EN 60068-2-6 အရ ၎င်း၏စစ်ဆေးမှုများ | ▶ စိုစွတ်သောပန်းကန်ပြားမပါဘဲ | 10 ... 2000 Hz / အများဆုံး 10 g / 10 cycles / 3 axes |
| ▶ ရေစိုခံပန်းကန်ပြား 1) | 10 ... 2000 Hz / အများဆုံး 10 g / 10 cycles / 3 axes | |
| DIN EN 60068-2-64 အရ ဆူညံသံစမ်းသပ်မှု | ▶ ပန်းကန်ပြားကို မစိုစွတ်စေဘဲ | 20 … 2000 Hz / 10 gRMS / 30 g အထွတ်အထိပ် / 30 မိနစ်။ /3 axes |
| ▶ ရေစိုခံပန်းကန်ပြား 1) | 20 ... 2000 Hz / 10 gRMS / 30 g အထွတ်အထိပ် / 24 နာရီ / 3 axes | |
| DIN EN 60068-2-27 အရ သယ်ယူပို့ဆောင်ရေးရှော့ခ် | ▶ စိုစွတ်သောပန်းကန်ပြားမပါဘဲ | 15 g / 11 ms / 3 shocks / 3 axes |
| ▶ ရေစိုခံပန်းကန်ပြား 1) | 15 g / 11 ms / 3 shocks / 3 axes | |
| DIN EN 60068-2-27 အရ Shock | ▶ ရေစိုခံပန်းကန်ပြား 1) | 35 g / 6 ms / 1000 shocks / 3 axes |
| ညီညွတ်မှု | ▶ EMC ညွှန်ကြားချက် 2014/30/EU အရ CE သည် စမ်းသပ်ပြီးဖြစ်သည်။ | EN 61000-6-2 နှင့် EN 61000-6-3 |
| ▶ RoHS ညွှန်ကြားချက် | 2011/65/EU | |
| ဟိုက်ဒရောလစ် | ||||||
| အများဆုံးလည်ပတ်ဖိအား | ▶ Ports A, B, P (ဘား) | 350 | ||||
| ▶ Port T (ဘား) | 250 | |||||
| ဟိုက်ဒရောလစ်အရည် | စာမျက်နှာ ၇ ပါဇယားကိုကြည့်ပါ။ | |||||
| Viscosity အတိုင်းအတာ | ▶ အကြံပြုထားသည် (mm2/s) | 20 … 100 | ||||
| ▶ အများဆုံးလက်ခံနိုင်မှု (mm2/s) | ၁၀… ၈၀၀ | |||||
| ဟိုက်ဒရောလစ်အရည် အပူချိန် အပိုင်းအခြား (ဖြတ်သန်းမှု) (°C) | -20 … +70 | |||||
| ဟိုက်ဒရောလစ်အရည်၏ညစ်ညမ်းမှုအများဆုံးလက်ခံနိုင်သောဒီဂရီ၊ ISO 4406 (ဂ) အရ သန့်ရှင်းမှုအဆင့်အတန်း | သင်တန်း 18/16/13 ၃) | |||||
| အဆင့်သတ်မှတ်ထားသော စီးဆင်းမှု (∆p = 35 bar per control edge) 4) (L/min) | 4 | 12 | 15 | ၂၄/၂၅ | 40 | |
| အသုံးပြုမှုကန့်သတ်ချက် (∆p) သည် failsafe သို့ကူးပြောင်းခြင်းနှင့်ပတ်သက်၍ (တန်ဖိုးများသည် summated edge တွင်သက်ရောက်သည်) | ▶ သင်္ကေတများ C3၊ C5၊ C (ဘား) | 350 | 350 | 350 | 350 | 160 |
| ▶ သင်္ကေတများ C1၊ C4 (ဘား) | 350 | 350 | 280 | 250 | 100 | |
အင်္ဂါရပ်များ:
▶ယုံကြည်စိတ်ချရသော - သက်သေပြပြီးခိုင်မာသောဒီဇိုင်း
▶Safe - ခလုတ်ပိတ်သည့်အခြေအနေတွင် ထိန်းချုပ်မှု spool ၏ပျက်ကွက်-ဘေးကင်းသောအနေအထား
▶ စွမ်းအင်ထိရောက်မှု - ရှေ့ပြေးဆီ လိုအပ်ချက်မရှိပါ။
▶ အရည်အသွေးမြင့် - ဆာဗာအရည်အသွေးဖြင့် ထိန်းချုပ်သည့် စပွန်ဆာနှင့် လက်စွပ်
▶ Flexible - အနေအထား၊ အလျင်နှင့်ဖိအားထိန်းချုပ်မှုအတွက်သင့်လျော်သည်။
▶တိကျသော - မြင့်မားသောတုံ့ပြန်မှု sensitivity နှင့်အနည်းငယ် hysteresis
▶IO-Link အင်တာဖေ့စ်၊ ရွေးချယ်နိုင်သည်။ EN 13849-1 အရ အမျိုးအစား 3၊ PL d အထိ အပိတ်ဒြပ်စင်အဖြစ် IO-Link ပါသော valve ကို အသုံးပြုခြင်း။
လျှောက်လွှာ
အချိုးကျ ညွှန်ပြသော ဆာဗိုအဆို့ရှင် 4WRPEH 6-3X ကို စက်မှုအလိုအလျောက်စနစ်၊ လေအားတာဘိုင်များ၊ စက်ကိရိယာထိန်းချုပ်မှု၊ အင်ဂျင်နီယာစက်ပစ္စည်းများ၊ အာကာသယာဉ်တည်ဆောက်မှု၊ သင်္ဘောတည်ဆောက်မှုနှင့် အဏ္ဏဝါအင်ဂျင်နီယာနယ်ပယ်တွင် တွင်ကျယ်စွာအသုံးပြုသည်။
တည်ဆောက်သည်
HD-4WRPEH တုံ့ပြန်မှုမြင့်မားသောအဆို့ရှင်တွင် အဓိကအားဖြင့်-
▶ ဆာဗိုအရည်အသွေးတွင် ထိန်းချုပ်ခလုတ်နှင့် လက်စွပ်ပါသည့် Valve အိမ်ရာ (1)
▶ position transducer (2) ဖြင့် solenoid ကို ထိန်းချုပ်ပါ
(ရွေးချယ်နိုင်သော အီလက်ထရွန်းနစ် အကာအကွယ် အမြှေးပါး (၅) ခု)၊
▶ On-board အီလက်ထရွန်နစ်ပစ္စည်း (OBE) (3) analog သို့မဟုတ် IO-Link interface (4) (စိုစွတ်မှုဖြင့် ရွေးချယ်နိုင်သည်
ပန်းကန် (၆))
လုပ်ဆောင်ချက်
ပေါင်းစပ်အီလက်ထရွန်နစ်ပစ္စည်း (OBE) သည် သတ်မှတ်ထားသော အမိန့်ပေးတန်ဖိုးကို တည်နေရာအမှန်တကယ်တန်ဖိုးနှင့် နှိုင်းယှဉ်သည်။ ထိန်းချုပ်မှုသွေဖည်မှုအခြေအနေတွင်၊ လေဖြတ်ခြင်း ဆိုလီနွိုက်ကို အသက်သွင်းမည်ဖြစ်သည်။ ပြောင်းလဲလာသော ဆိုလီနွိုက်တွန်းအားကြောင့်၊ ထိန်းချုပ်မှုစပွန်ကို စပရိန်နှင့် ချိန်ညှိထားသည်။ Stroke/control spool cross-section ကို command value နှင့် အချိုးကျ ထိန်းချုပ်ထားသည်။ 0 ၏ အမိန့်ပေးတန်ဖိုးကို ကြိုတင်သတ်မှတ်ခြင်းတွင်၊ အီလက်ထရွန်းနစ်ပစ္စည်းများသည် ထိန်းချုပ်မှုစပွန်ကို စပရိန်နှင့် ဗဟိုအနေအထားသို့ ချိန်ညှိပေးသည်။ ပိတ်ထားသည့်အခြေအနေတွင်၊ နွေဦးသည် အမြင့်ဆုံးအထိ တင်းကျပ်နေပြီး အဆို့ရှင်သည် ကျရှုံး-ဘေးကင်းသည့်အနေအထားတွင် ရှိနေသည်။
ဘေးကင်းရေးလုပ်ဆောင်ချက် (IO-Link ပိတ်ခြင်း)
IO-Link မာစတာ (Class B-Port), ပင်နံပါတ် 2 နှင့် 5 တွင် ထောက်ပံ့ရေးဗို့အားကို ပိတ်ခြင်းဖြင့် IO-Link valve ကို ဘေးကင်းစွာ ပိတ်နိုင်သည်။ ထောက်ပံ့ရေးဗို့အားကိုပိတ်ပြီးနောက်၊ valve ၏ထိန်းချုပ်မှု spool ကို ပျက်ကွက်-ဘေးကင်းသောအနေအထားသို့သတ်မှတ်ထားသည်။ ဘေးအန္တရာယ်ကင်းရှင်းရေးပိတ်ခြင်းအတွက် ဟိုက်ဒရောလစ်အကြိုလိုအပ်ချက်ကိုလည်း အာမခံရန်အတွက်၊ ထိန်းချုပ်မှုစပွန်/လက်စွပ်၏ ထပ်နေမှုကိုလည်း ထည့်သွင်းစဉ်းစားရမည်ဖြစ်သည်။
C3၊ C5၊ C4 နှင့် C1 သင်္ကေတများဖြင့် လုံလောက်သော ထပ်နေမှုကို အာမခံပါသည်။
ဘေးကင်းသောအပိတ်သည် IO-Link valve ၏အစိတ်အပိုင်းမဟုတ်သည့်အပြင် စက်၏ဘေးကင်းသောဒီဇိုင်းအတွက် ထည့်သွင်းစဉ်းစားရပါမည်။
ဆိုလီနွိုက်အပိတ်ကို ထိန်းချုပ်ပါ။
အောက်ဖော်ပြပါ အမှားအယွင်းများရှိပါက၊ ပေါင်းစပ်အီလက်ထရွန်နစ်ပစ္စည်း (OBE) မှ ထိန်းချုပ်သော ဆိုလီနွိုက်များကို စွမ်းအင်လျော့ချပြီး ထိန်းချုပ်မှုစပွန်အား ပျက်ကွက်-ဘေးကင်းသော အနေအထားအဖြစ် သတ်မှတ်ထားသည်-
▶ အနိမ့်ဆုံးထောက်ပံ့ရေးဗို့အားအောက် ကျဆင်းခြင်း။
▶ အင်တာဖေ့စ် "F1" တွင်သာ-
- အနိမ့်ဆုံး လက်ရှိ အမိန့်ပေးတန်ဖိုး 2 mA အောက်တွင် ကျဆင်းနေသည် (အမိန့်ပေးတန်ဖိုးလိုင်း (လက်ရှိ ကွင်းဆက်) ၏ ကေဘယ်ကြိုးချိုးခြင်း အပါအဝင်)
▶ အင်တာဖေ့စ် "L1" တွင်သာ-
- လှုပ်ရှားမှုမရှိသော၊ ဆက်သွယ်မှုပြတ်တောက်ခြင်း (စောင့်ကြည့်စစ်ဆေးခြင်း) ကိုဖွင့်ပါ။
- အတွင်း IO-Link အမှားအယွင်းရှိပါက
▶ အင်တာဖေ့စ် "C6" တွင်သာ-
- ထို့အပြင်၊ မလှုပ်ရှားဘဲ လွှတ်ပေးပါ။
စုပ်ပန်းကန် "D"
ရေစိုနေသောပန်းကန်သည် သင်္ဘောပေါ်ရှိ အီလက်ထရွန်းနစ်ပစ္စည်းများရှိ အရှိန်နှုန်းကို လျှော့ချပေးသည် (ကြိမ်နှုန်း >300 Hz)။
သတိပေးချက်-
အဓိကအားဖြင့် ကြိမ်နှုန်းနည်းပါးသော လှုံ့ဆော်မှုရှိသော အပလီကေးရှင်းများအတွက် damping plate ကို အသုံးပြုရန် မအကြံပြုပါ။
အီလက်ထရွန်းနစ်အကာအကွယ်အမြှေးပါး "-967"
ပေါင်းစပ်အီလက်ထရွန်နစ်ပစ္စည်း (OBE) ၏အိမ်များတွင် condensate ဖွဲ့စည်းခြင်းကိုကာကွယ်ရန်၊ အီလက်ထရွန်းနစ်အကာအကွယ်အမြှေးပါး (၅) ကိုသုံးနိုင်သည်။
ပတ်ဝန်းကျင်လေထုစိုထိုင်းဆမြင့်မားပြီး သိသာထင်ရှားသော စက်ဘီးစီးအပူချိန်ပြောင်းလဲမှုများ (ဥပမာ - အပြင်ဘက်) ရှိသော စက်မှုလုပ်ငန်းစံအခြေအနေများ အပြင်ဘက်တွင် အသုံးပြုရန် အကြံပြုထားသည်။
သင်္ကေတများ အချိုးကျ Directional Servo Valve 4WRPEH 6-3X
