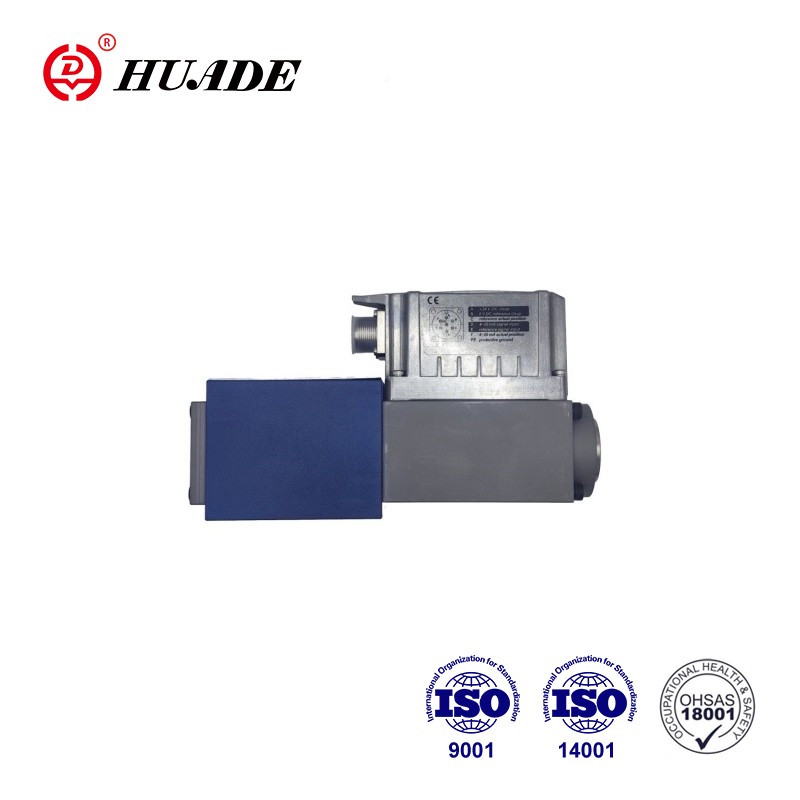

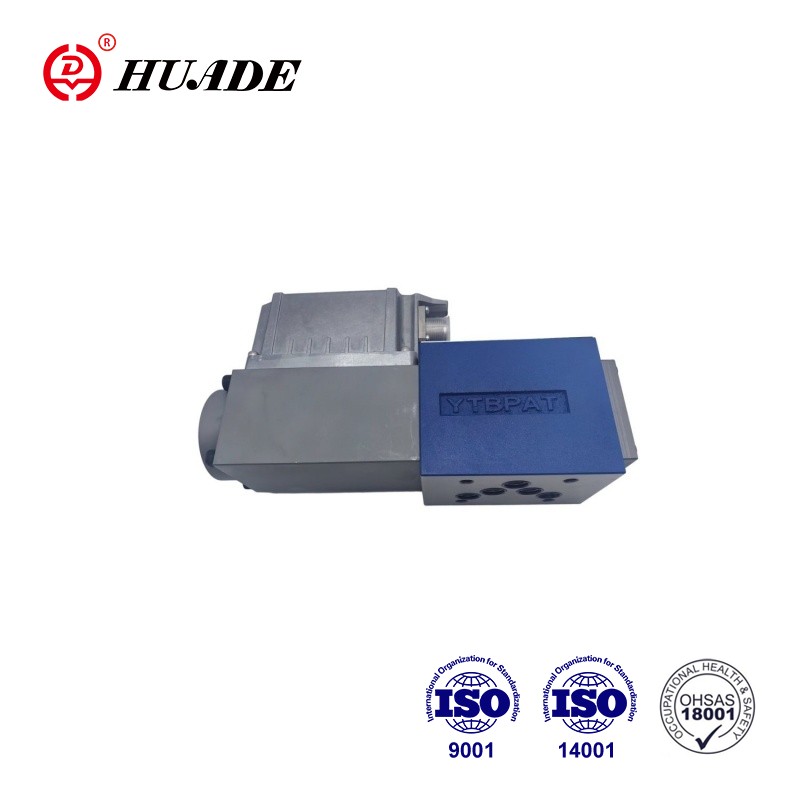

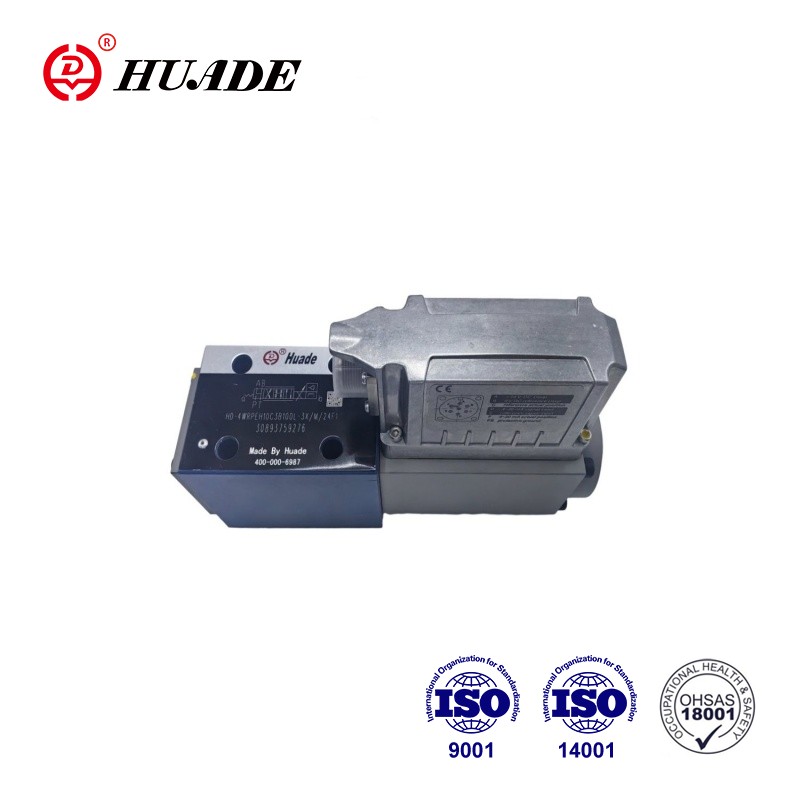

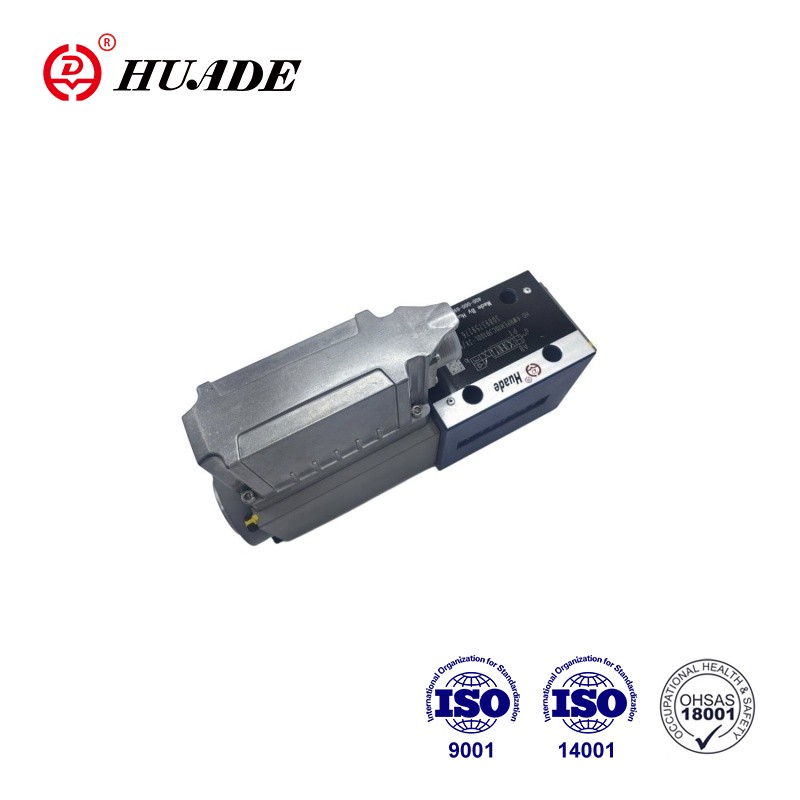

4WRPEH 10- 3X အဆို့ရှင်သည် လျှပ်စစ်အနေအထား တုံ့ပြန်ချက်နှင့် ပေါင်းစပ်အီလက်ထရွန်နစ်ပစ္စည်း (OBE) ပါ၀င်သော တိုက်ရိုက်လုပ်ဆောင်သည့် ဦးတည်ချက်ထိန်းချုပ်မှု အဆို့ရှင်ဖြစ်သည်။ 4WRPEH 10- 3X သည် မြင့်မားသောတုံ့ပြန်မှုတိကျမှုရှိသော subplate တပ်ဆင်ထားသောအဆို့ရှင်ဖြစ်ပြီး တိကျသောအနေအထား၊ အမြန်နှုန်းနှင့် ဖိအားထိန်းချုပ်မှုအတွက် သင့်လျော်သည်။ တိုက်ရိုက်သရုပ်ဆောင်သော servo အချိုးကျအဆို့ရှင်၏ လုပ်ဆောင်မှုနိယာမကို အကျဉ်းချုံးဖော်ပြနိုင်သည်- အဆို့ရှင်အူတိုင်သည် အရည်စီးဆင်းမှုနှင့် ဖိအားကို တိကျသောထိန်းချုပ်မှုရရှိရန် လျှပ်စစ်သံလိုက်စွမ်းအားဖြင့် တိုက်ရိုက်မောင်းနှင်သည်။
| နည်းပညာဆိုင်ရာအချက်အလက် | ||
| အထွေထွေ | ||
| ချိတ်ဆက်မှုအမျိုးအစား | Subplate တပ်ဆင်ခြင်း။ | |
| သယ်ဆောင်ခြင်းပုံစံ | ISO 4401-05-04-0-05 | |
| အလေးချိန် (ကီလိုဂရမ်) | 7.1 | |
| တပ်ဆင်မှုအနေအထား | တစ်ခုခု | |
| ပတ်ဝန်းကျင် အပူချိန် အပိုင်းအခြား (°C) | -20… +60 | |
| သယ်ယူပို့ဆောင်ရေးအပူချိန် (°C) | –၃၀…+၈၀ | |
| အများဆုံးသိုလှောင်ချိန် (နှစ်များ) | 1 | |
| အများဆုံး နှိုင်းရစိုထိုင်းဆ (ငွေ့ရည်ဖွဲ့ခြင်းမရှိ) (%) | 95 | |
| EN 60529 အရကာကွယ်မှုအတန်း | IP65 (သင့်လျော်မှန်ကန်စွာတပ်ဆင်ထားသောမိတ်လိုက်ချိတ်ဆက်ကိရိယာများကိုအသုံးပြုပါက) | |
| အများဆုံးမျက်နှာပြင်အပူချိန် (°C) | 150 | |
| EN ISO 13849 (နှစ်များ) အရ MTTFD တန်ဖိုး | 150 (အသေးစိတ်အချက်အလက်များအတွက် 08012 ကိုကြည့်ပါ) | |
| DIN EN 60068-2-6 အရ ၎င်း၏စစ်ဆေးမှုများ | 10 ... 2000 Hz / အများဆုံး 10 g / 10 cycles / 3 axes | |
| DIN EN 60068-2-64 အရ ဆူညံသံစမ်းသပ်မှု | 20 … 2000 Hz / 10 gRMS / 30 g အထွတ်အထိပ် / 30 မိနစ်။ /3 axes | |
| DIN EN 60068-2-27 အရ သယ်ယူပို့ဆောင်ရေးရှော့ခ် | 15 g / 11 ms / 3 shocks / 3 axes | |
| DIN EN 60068-2-27 အရ Shock | 35 g / 6 ms / 1000 shocks / 3 axes | |
| ညီညွတ်မှု | ▶ EMC ညွှန်ကြားချက် 2014/30/EU အရ CE သည် စမ်းသပ်ပြီးဖြစ်သည်။ | EN 61000-6-2 နှင့် EN 61000-6-3 |
| ▶ RoHS ညွှန်ကြားချက် | 2011/65/EU | |
| ဟိုက်ဒရောလစ် | |||
| အများဆုံးလည်ပတ်ဖိအား | ▶ Ports A, B, P (ဘား) | 350 | |
| ▶ Port T (ဘား) | 250 | ||
| ဟိုက်ဒရောလစ်အရည် | စာမျက်နှာ ၇ ပါဇယားကိုကြည့်ပါ။ | ||
| Viscosity အတိုင်းအတာ | ▶ အကြံပြုထားသည် (mm2/s) | 20 … 100 | |
| ▶ အများဆုံးလက်ခံနိုင်သော (မီလီမီတာ2/s) | ၁၀… ၈၀၀ | ||
| ဟိုက်ဒရောလစ်အရည် အပူချိန် အပိုင်းအခြား (ဖြတ်သန်းမှု) (°C) | -20 … +70 | ||
| ဟိုက်ဒရောလစ်အရည်၏ညစ်ညမ်းမှုအများဆုံးလက်ခံနိုင်သောဒီဂရီ၊ ISO 4406 (ဂ) အရ သန့်ရှင်းမှုအဆင့်အတန်း | 18/16/13 သင်တန်း | ||
| အဆင့်သတ်မှတ်ထားသော စီးဆင်းမှု (∆p= ထိန်းချုပ်မှုအစွန်းတစ်ခုလျှင် 35 ဘား) (L/min) | 50 | 100 | |
| အသုံးပြုမှု ကန့်သတ်ချက် (∆ စ) failsafe အသွင်ကူးပြောင်းမှုနှင့်ပတ်သက်၍ (တန်ဖိုးများသည် summated edge တွင်သက်ရောက်သည်) | ▶ သင်္ကေတများ C3၊ C5၊ C (ဘား) | 350 | 140 |
| ▶ သင်္ကေတများ C1၊ C4 (ဘား) | 250 | 100 | |
အင်္ဂါရပ်များ:
▶ယုံကြည်စိတ်ချရသော - သက်သေပြပြီးခိုင်မာသောဒီဇိုင်း
▶Safe - ခလုတ်ပိတ်သည့်အခြေအနေတွင် ထိန်းချုပ်မှု spool ၏ပျက်ကွက်-ဘေးကင်းသောအနေအထား
▶ စွမ်းအင်ထိရောက်မှု - ရှေ့ပြေးဆီ လိုအပ်ချက်မရှိပါ။
▶ အရည်အသွေးမြင့် - ဆာဗာအရည်အသွေးဖြင့် ထိန်းချုပ်သည့် စပွန်ဆာနှင့် လက်စွပ်
▶ Flexible - အနေအထား၊ အလျင်နှင့်ဖိအားထိန်းချုပ်မှုအတွက်သင့်လျော်သည်။
▶တိကျသော - မြင့်မားသောတုံ့ပြန်မှု sensitivity နှင့်အနည်းငယ် hysteresis
▶IO-Link အင်တာဖေ့စ်၊ စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။
▶IO-Link အင်တာဖေ့စ်၊ ရွေးချယ်နိုင်သည်။ အဆို့ရှင်နှင့်အတူအသုံးပြုခြင်း။
IO-Link ကို အမျိုးအစား 3 အထိ အပိတ်ဒြပ်စင်အဖြစ်၊
EN 13849-1 အရ PL ဃ။
လျှောက်လွှာ
အချိုးကျ ညွှန်ပြသော ဆာဗိုအဆို့ရှင် 4WRPEH10-3X ကို စက်မှု အလိုအလျောက်စနစ်၊ အင်ဂျင်နီယာ စက်ပစ္စည်းများနှင့် အဏ္ဏဝါအင်ဂျင်နီယာနယ်ပယ်တွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။
တည်ဆောက်သည်
HD-4WRPEH တုံ့ပြန်မှုမြင့်မားသောအဆို့ရှင်တွင် အဓိကအားဖြင့်-
▶ ဆာဗာတွင် ထိန်းချုပ်ခလုတ်နှင့် လက်စွပ်ပါသည့် Valve အိမ်ရာ
အရည်အသွေး (၁)
▶ position transducer (2) ဖြင့် solenoid ကို ထိန်းချုပ်ပါ
(အီလက်ထရွန်းနစ်အကာအကွယ်အမြှေးပါးဖြင့် ရွေးချယ်နိုင်သည် (၆))
▶ On-board အီလက်ထရွန်နစ်ပစ္စည်း (OBE) (3) analog သို့မဟုတ် IO-Link interface (4) (စိုစွတ်မှုဖြင့် ရွေးချယ်နိုင်သည်
ပန်းကန် (၅))
လုပ်ဆောင်ချက်
ပေါင်းစပ်အီလက်ထရွန်နစ်ပစ္စည်း (OBE) သည် သတ်မှတ်ထားသော အမိန့်ပေးတန်ဖိုးကို တည်နေရာအမှန်တကယ်တန်ဖိုးနှင့် နှိုင်းယှဉ်သည်။ ထိန်းချုပ်မှုသွေဖည်မှုအခြေအနေတွင်၊ လေဖြတ်ခြင်း ဆိုလီနွိုက်ကို အသက်သွင်းမည်ဖြစ်သည်။ ပြောင်းလဲလာသော ဆိုလီနွိုက်တွန်းအားကြောင့်၊ ထိန်းချုပ်မှုစပွန်ကို စပရိန်နှင့် ချိန်ညှိထားသည်။ Stroke/control spool cross-section ကို command value နှင့် အချိုးကျ ထိန်းချုပ်ထားသည်။ 0 ၏ အမိန့်ပေးတန်ဖိုးကို ကြိုတင်သတ်မှတ်ခြင်းတွင်၊ အီလက်ထရွန်းနစ်ပစ္စည်းများသည် ထိန်းချုပ်မှုစပွန်ကို စပရိန်နှင့် ဗဟိုအနေအထားသို့ ချိန်ညှိပေးသည်။ ပိတ်ထားသည့်အခြေအနေတွင်၊ နွေဦးသည် အမြင့်ဆုံးအထိ တင်းကျပ်နေပြီး အဆို့ရှင်သည် ကျရှုံး-ဘေးကင်းသည့်အနေအထားတွင် ရှိနေသည်။
ဘေးကင်းရေးလုပ်ဆောင်ချက် (IO-Link ပိတ်ခြင်း)
IO-Link မာစတာ (Class B-Port), ပင်နံပါတ် 2 နှင့် 5 တွင် ထောက်ပံ့ရေးဗို့အားကို ပိတ်ခြင်းဖြင့် IO-Link valve ကို ဘေးကင်းစွာ ပိတ်နိုင်သည်။ ထောက်ပံ့ရေးဗို့အားကိုပိတ်ပြီးနောက်၊ valve ၏ထိန်းချုပ်မှု spool ကို ပျက်ကွက်-ဘေးကင်းသောအနေအထားသို့သတ်မှတ်ထားသည်။
ဘေးအန္တရာယ်ကင်းရှင်းရေးပိတ်ခြင်းအတွက် ဟိုက်ဒရောလစ်အကြိုလိုအပ်ချက်ကိုလည်း အာမခံရန်အတွက်၊ ထိန်းချုပ်မှုစပွန်/လက်စွပ်၏ ထပ်နေမှုကိုလည်း ထည့်သွင်းစဉ်းစားရမည်ဖြစ်သည်။
C3၊ C5၊ C4 နှင့် C1 သင်္ကေတများဖြင့် လုံလောက်သော ထပ်နေမှုကို အာမခံပါသည်။
ဘေးကင်းသောအပိတ်သည် IO-Link valve ၏အစိတ်အပိုင်းမဟုတ်သည့်အပြင် စက်၏ဘေးကင်းသောဒီဇိုင်းအတွက် ထည့်သွင်းစဉ်းစားရပါမည်။
ဆိုလီနွိုက်အပိတ်ကို ထိန်းချုပ်ပါ။
အောက်ဖော်ပြပါ အမှားအယွင်းများရှိပါက၊ ပေါင်းစပ်အီလက်ထရွန်နစ်ပစ္စည်း (OBE) မှ ထိန်းချုပ်သော ဆိုလီနွိုက်များကို စွမ်းအင်လျော့ချပြီး ထိန်းချုပ်မှုစပွန်အား ပျက်ကွက်-ဘေးကင်းသော အနေအထားအဖြစ် သတ်မှတ်ထားသည်-
▶ အနိမ့်ဆုံးထောက်ပံ့ရေးဗို့အားအောက် ကျဆင်းခြင်း။
▶ အင်တာဖေ့စ် "F1" တွင်သာ-
- အနိမ့်ဆုံး လက်ရှိ အမိန့်ပေးတန်ဖိုး 2 mA အောက်တွင် ကျဆင်းနေသည် (အမိန့်ပေးတန်ဖိုးလိုင်း (လက်ရှိ ကွင်းဆက်) ၏ ကေဘယ်ကြိုးချိုးခြင်း အပါအဝင်)
▶ အင်တာဖေ့စ် "L1" တွင်သာ-
- လှုပ်ရှားမှုမရှိသော၊ ဆက်သွယ်ရေးပြတ်တောက်မှုကိုဖွင့်ပါ။
(ကင်းစောင့်)
- အတွင်း IO-Link အမှားအယွင်းရှိပါက
▶ အင်တာဖေ့စ် "C6" တွင်သာ-
- ထို့အပြင်၊ မလှုပ်ရှားဘဲ လွှတ်ပေးပါ။
စုပ်ပန်းကန် "D"
damping plate (5) သည် အရှိန်ကို လျှော့ချပေးသည်။
စက်ပေါ်ရှိ အီလက်ထရွန်းနစ်ပစ္စည်းများတွင် ပမာဏများ (ကြိမ်နှုန်း > 300 Hz)။
သတိပေးချက်-
အဓိကအားဖြင့် ကြိမ်နှုန်းနိမ့် excitation <300 Hz ရှိသော အပလီကေးရှင်းများအတွက် damping plate ကို အသုံးပြုရန် မထောက်ခံပါ။
အီလက်ထရွန်းနစ်အကာအကွယ်အမြှေးပါး "-967"
- ပေါင်းစပ်အီလက်ထရွန်နစ်ပစ္စည်း (OBE) ၏အိမ်များတွင် condensate ဖွဲ့စည်းခြင်းကိုတားဆီးရန်၊ အီလက်ထရွန်းနစ်အကာအကွယ်အမြှေးပါး (၆) ကိုအသုံးပြုနိုင်သည်။
ပတ်ဝန်းကျင်လေထုစိုထိုင်းဆမြင့်မားပြီး စက်မှုလုပ်ငန်းစံသတ်မှတ်ချက်ပြင်ပတွင် အသုံးပြုရန် အကြံပြုထားသည်။
သိသာထင်ရှားသော စက်ဝန်းအပူချိန်ပြောင်းလဲမှုများ (ဥပမာ အပြင်ဘက်)။
သင်္ကေတများ အချိုးကျ Directional Servo Valve 4WRPEH 10-3X
