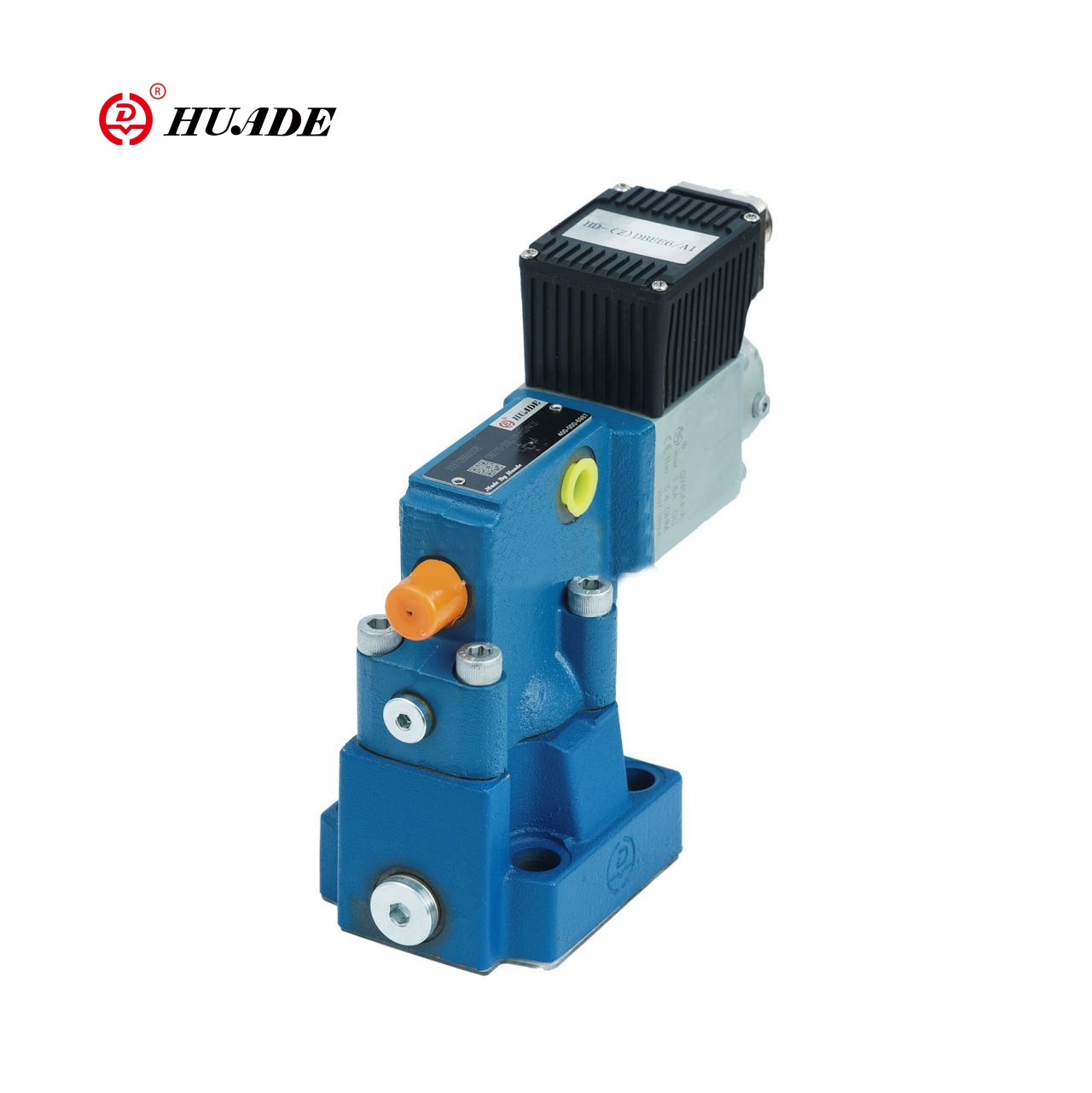

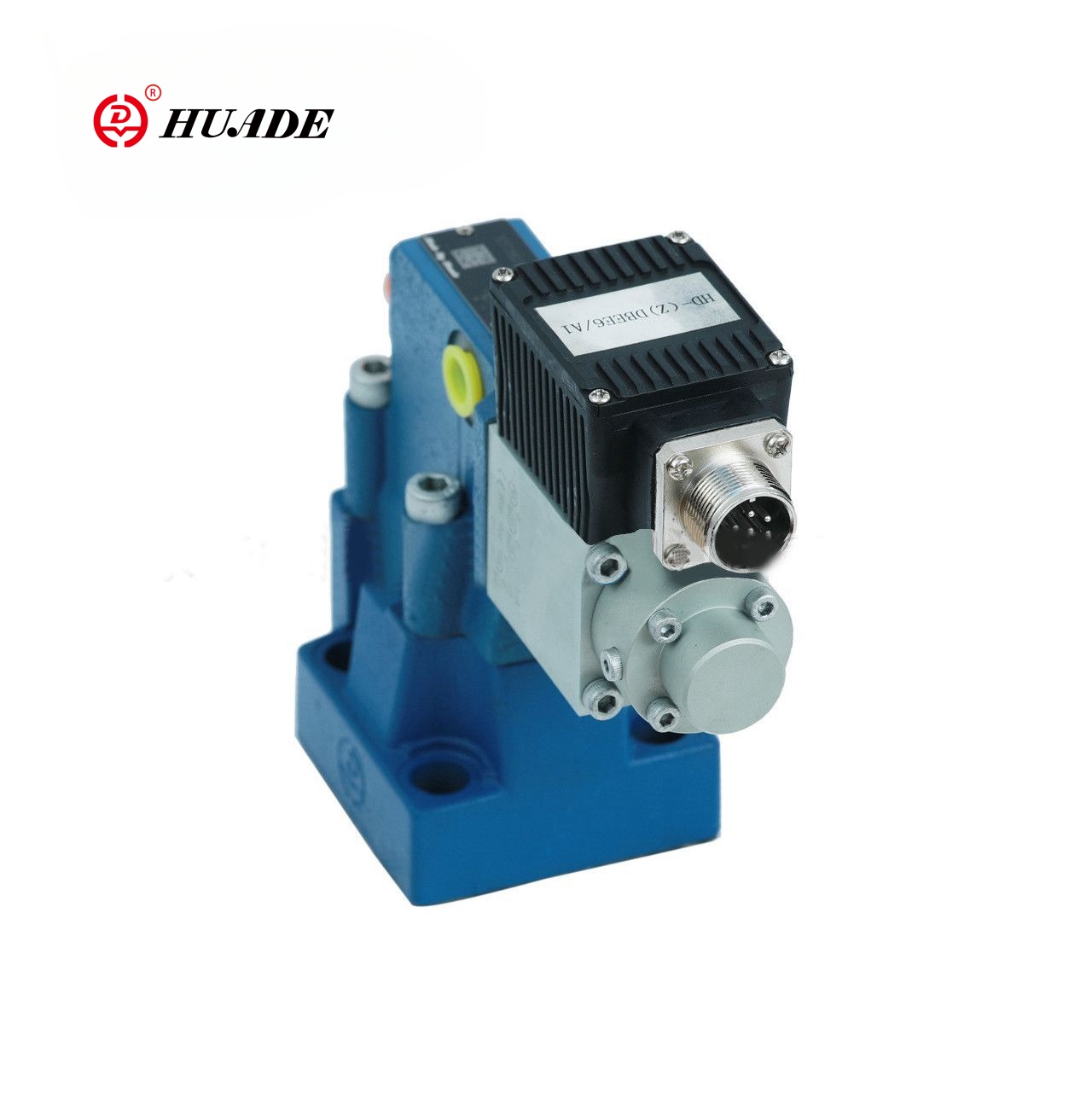

ZDBee-1X အချိုးကျကယ်ဆယ်ရေးအဆို့ရှင်သည်လေယာဉ်မှူးလုပ်ငန်းရှင်များ၏မြင့်မားသောကယ်ဆယ်ရေးအဆို့ရှင်ဖြစ်သည်။ ဤအချိုးကျအဆို့ရှင်သည် rexroth မှတူညီသောပုံစံကိုလုံးဝအစားထိုးနိုင်သည်။ Huade Hydraulic Valves များသည် Rexroth ကဲ့သို့တူညီသောစံနှုန်းများကိုကျင့်သုံးကြသော်လည်းစျေးနှုန်းနိမ့်သည်။
| ဗိုလ်ချုပ်ကြီး | ||
| တပ်ဆင်အေးထားခြင်း | မလုပ်မနေရမဟုတ်သော | |
| သိုလှောင်မှု tematatue အကွာအဝေး (℃) | +80 မှ -20 | |
| ပတ်ဝန်းကျင်အပူချိန်အကွာအဝေး | DBE နှင့် zdbe (℃) | + 70 မှ -20 |
| DBee နှင့် ZDBee (℃) | -20 မှ +50 | |
| အလေးချိန် | DBE နှင့် ZDBE (ကီလိုဂရမ်) | 2.4 |
| DBee နှင့် ZDBee (ကီလိုဂရမ်) | 2.5 | |
| ဟိုက်ဒရောလစ် (ʋ = 46 mm2 / s နှင့် t = 40 ဒီဂရီစင်တီဂရိတ်တွင်တိုင်းတာသည် | ||
| မက်စ်။ operating ဖိအား | PARKS P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| ဆိပ်ကမ်း T က MPA | 5 | |
| မက်စ်။ အခြေချဖိအား | ဖိအားအဆင့် 5 MPA | 5 |
| ဖိအားအဆင့် 10 MPA | 10 | |
| ဖိအားအဆင့် 20 MPA | 20 | |
| ဖိအားအဆင့် 31.5 MPA | 31.5 | |
| min ။ Signal Value 0 MPA တွင်အခြေချဖိအား | ဝိသေသခါးဆစ်ကိုကြည့်ပါ | |
| Port Port A ကိုပြန်ပေးပါ။ ပြင်ပလေယာဉ်မှူးရေနံယိုစီးမှုနှင့်အတူ (y) | တင့်ကားမှသီးခြားနှင့်သုညဖိအားမှာ | |
| Pilot ရေနံစီး L / min | 0.6o1.2 | |
| မက်စ်။ ဌ / မိနစ်စီးဆင်း | 30 | |
| ဖိအားအရည် | ဓာတ်သတ္တုဆီ (HL, HLP) Din 51 524 | |
| ဖိအားအရည်အပူချိန်အကွာအဝေး | -20to + 80 | |
| viscosity Carrent MM2 / s | 15 မှ 380 | |
| လျှပ်ကာ | 24V DC | |
| min.control လက်ရှိ (MA) | 100 | |
| Max.Control လက်ရှိ Ma | 1600 | |
| solenoid ကွိုင်ကွိုင်ခုခံ | 20 ဒီဂရီစင်တီဂရိတ်တွင်အအေးတန်ဖိုးကို (ω) | 0.54 |
| Max.warm တန်ဖိုး (ω) | 7.8 | |
| တာဝန် | 100 | |
| လျှပ်စစ်ဆက်သွယ်မှု | dbe နှင့် zdbe | အစိတ်အပိုင်းနှင့်အတူအညွန့်နှင့်အတူ 175 301 ~ 803 |
| Plug-in Connector မှ Din en en 175 301-803 | ||
| DBEE နှင့် ZDBEE | component plug ကို toe နှင့်အတူ DLN 43 563-am6-3 နှင့်အတူ | |
| Plug-in Connector Toe Din 43 563-BF6-3 | ||
| Din 40 050 မှ Valve ကာကွယ်စောင့်ရှောက်ရေး | ip 65 | |
| DBEE နှင့် ZDBEE အတွက်အီလက်ထရောနစ်ကိုထိန်းချုပ်ပါ | အဆို့ရှင်သို့ပေါင်းစည်း | |
| Dbe နှင့် zdbe သည် | ||
| Eurocard format analogue အတွက် amplifier | HD-VSPA1-1x / | |
အင်္ဂါရပ်များ:
system ကိုဖိအားကိုကန့်သတ်ရန်အတွက် Valve
▶အချိုးကျ solenoids မှတဆင့်သရုပ်ဆောင်
Subplate Mounting သို့မဟုတ် Sandwich Plate Design အတွက်
▶အဆို့ရှင်နှင့် Control Electronics တစ်ခုတည်းသောအရင်းအမြစ်တစ်ခုမှအီလက်ထရောနစ်ပစ္စည်းများ
▶ပေါင်းစပ်ထိန်းချုပ်အီလက်ထရောနစ်နှင့်အတူ HD-ZDBEE အမျိုးအစားများ HD-ZDBEE
①LOW၏ဥပမာအားဖြင့် Command Value Value Pressure Curve ကွေး
②инepependentrent quarchable တက်နှင့်ချ romps
လျှောက်လွှာ -
ZDBee-1X အချိုးကျကယ်ဆယ်ရေးအဆို့ရှင်သည်အင်ဂျင်နီယာစက်များ, ဆေးထိုးစက်များ,
အချိုးကျဖိအားကယ်ဆယ်ရေးအဆို့ရှင်များ, အမျိုးအစားများ HD-DEB အချိုးကျ solenoid အားဖြင့် actuated နေကြသည်။ ဤအဆို့ရှင်များသည်စနစ်ဖိအားကိုကန့်သတ်ရန်အသုံးပြုသည်။ ဤအဆို့ရှင်များနှင့်အတူလျှပ်စစ် command တန်ဖိုးနှင့်စပ်လျဉ်း။ အကန့်အသတ်ဖြစ်သည့် system ဖိအားကို steplessly ညှိနိုင်သည်။
ဤအဆို့ရှင်များသည်အချိုးကျ solenoid (1), အိမ်ရာ (2), Valve Cartridge (3), spool (4) နှင့်ရှေ့ပြေးစာမျက်နှာများ (8) နှင့်ရှေ့ပြေးစာမျက်နှာများ (8) နှင့်ရှေ့ပြေးစာမျက်နှာများ (8) နှင့်ရှေ့ပြေးစာမျက်နှာများ (8) နှင့်ရှေ့ပြေးစာမျက်နှာများ (8) နှင့်ရှေ့ပြေးစာမျက်နှာများ (8) နှင့်ရှေ့ပြေးစာမျက်နှာများ (8), အချိုးကျ solenoid သည်လျှပ်စစ်လျှပ်ကူးပစ္စည်းအချိုးအစားကိုစက်မှုအင်အားအဖြစ်ပြောင်းလဲပေးသည်။ လက်ရှိတိုးတက်မှုတစ်ခုတိုးပွားလာသည်။ Solenoid Armature Chamber သည်ဟိုက်ဒရောလစ်အရည်နှင့်ပြည့်နေပြီးဖိအားကိုဟန်ချက်ညီသည်။ system ဖိအား၏ setting ကို system ဖိအားပေးမှုသည် command value နှင့်နှိုင်းယှဉ်လျှင်အချိုးကျ solenoids (1) မှတစ်ဆင့်ပြုလုပ်သည်။ Port P တွင် system pour port p တွင်ဖြစ်ပေါ်နေသောဖိအား (4) လက်ျာဘက်၌ (4) ။ တစ်ချိန်တည်းမှာပင် spool ၏နွေ ဦး ရာသီတွင် (5) တွင် orifice (5) တွင်တပ်ဆင်ထားသည့် control line (6) မှတစ်ဆင့်စနစ်ဖိအားပေးမှုလိုင်း (6) မှတစ်ဆင့်လုပ်ဆောင်သည်။ နောက်ထပ်တွေ့နိုင်သည့်အဆင့် (7) ခု (7) စနစ်ဖိအားသည်လေယာဉ်မှူး Poppet (8) တွင်အချိုးကျ solenoid (1) ၏အင်အားကိုဆန့်ကျင်သောလေယာဉ်မှူး (8) တွင်လုပ်ဆောင်သည်။ စနစ်ဖိအားသည် Pre-Set တန်ဖိုးကိုရောက်ရှိပြီး Pre-set တန်ဖိုးကို၎င်း၏ထိုင်ခုံမှရုတ်သိမ်းပေးသည်။ မော်ဒယ်ပေါ် မူတည်. Pilot Oil သည်ပြင်ပရှိ Port A (Y ကို (y) သို့မဟုတ်အတွင်းပိုင်းသို့ရောက်ရှိသွားနိုင်သည်။ Spool ၏နွေ ဦး ရာသီတွင်ဖိအားကိုကန့်သတ်ထားသည်။ အကယ်. System Place သည်အနည်းငယ်မြင့်တက်လာပြီး SPOOY ၏ညာဘက်အခြမ်းတွင်ဖိအားပေးမှုများပိုမိုမြင့်မားလာပါက spool ကိုလက်ဝဲဘက်သို့ဖိအားပေးသည်။
အချိုးကျဖိအားကယ်ဆယ်ရေးစခန်း၏ဖွဲ့စည်းပုံ Valve Zdbe-1x
အချိုးကျဖိအားကယ်ဆယ်ရေးစခန်း၏ဖွဲ့စည်းပုံ Valve ZDBee-1x
functional design-five design အရအချိုးကျ valve zdbee-1x သည်အခြေခံအားဖြင့် ZDBE အချိုးကျကယ်ဆယ်ရေးအဆို့ရှင်နှင့်ကိုက်ညီသည်။ တစ်ခုတည်းသောခြားနားချက်မှာအချိုးကျ solenoid တပ်ဆင်ထားသည့်အချိုးကျ solenoid တပ်ဆင်ထားသည့်အတွင်းရှိအိုးအိမ်တစ်ခုတပ်ဆင်ထားသည်။ Power Supply နှင့် Set Point Voltage ကို plug-in connector (11) မှတစ်ဆင့်လက်ခံရရှိသည်။
Set Point-Phild-Phild-Phild-Philder Curve သည်ထုတ်လုပ်သူအနေဖြင့်ထုတ်လုပ်သူအနေဖြင့်ထုတ်လုပ်မှုနိယာမကို အခြေခံ. ထုတ်လုပ်သူက Preset ဖြစ်သည်။ ဖိအားပေးမှုများတိုးပွားလာခြင်းနှင့်လျော့နည်းသွားသည့်ကာလများသည်သက်ဆိုင်ရာ potentiometer များကို အသုံးပြု. လွတ်လပ်စွာချိန်ညှိနိုင်သည်။
အချိုးကျဖိအားကယ်ဆယ်ရေး၏အဆို့ရှင် ZDBee-1x
