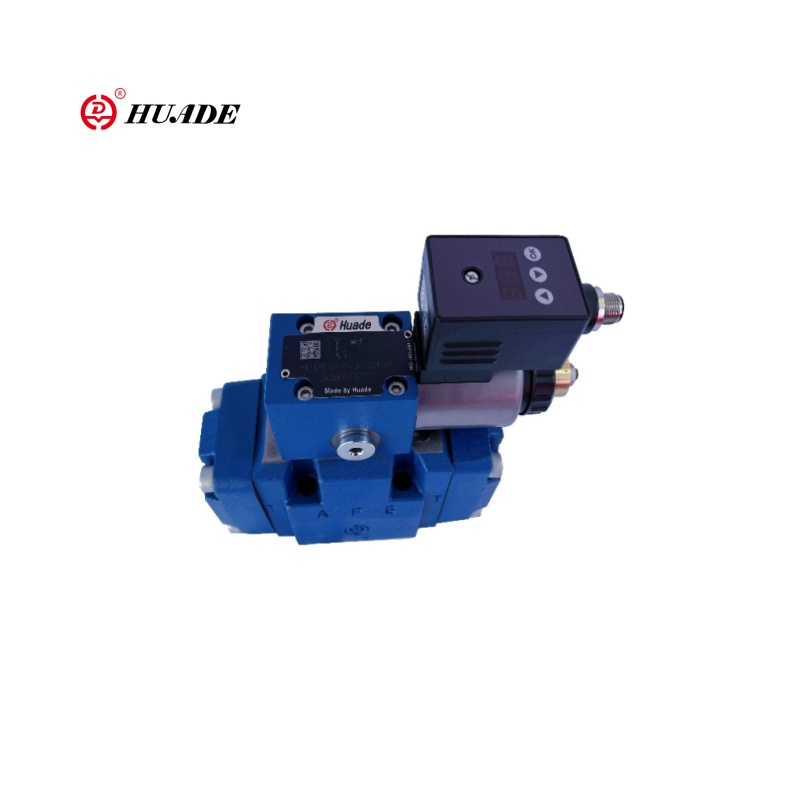

အချိုးကျဖိအား Valve 3Dree-7x လျှော့ချ

အဆို့ရှင် 3Dree-7x ကိုလျှော့ချသည့်သုံးလမ်းသွားလေယာဉ်မှူးသည်အဆင့်မြှင့်တင်ထားသောအချိုးကျဖိအားသည်အဆို့ရှင် 3Dre စီးရီး၏အဆင့်မြှင့်တင်ထားသောသို့မဟုတ်ပြုပြင်ထားသောမော်ဒယ်လ်တစ်ခုဖြစ်သည်။ ဤအချိုးကျအဆို့ရှင်၏၎င်း၏အဓိကလုပ်ဆောင်ချက်မှာလျှပ်စစ်ဓာတ်အားလိုင်းများမှတစ်ဆင့်အချိုးကျဖိအားကိုချိန်ညှိရန်နှင့်သုံးလမ်းရှိဒီဇိုင်းများအတွက်သင့်လျော်သောဖိအားထိန်းချုပ်မှုကိုရယူရန်နှင့်ဖိအားထိန်းချုပ်မှုကိုရယူရန်ဖြစ်သည်။

အချိုးကျဖိအား၏အချိုးကျဖိအားကိုလျှော့ချတန်ဖိုးရှိ Plave-7x လျှော့ချ

အချိုးကျဖိအားကိုလျှော့ချခြင်း Valve 3Dree-7x ကိုလျှော့ချခြင်း၏ထုတ်ကုန် parameter

အင်္ဂါရပ်များ:

▶ 3-way ဗားရှင်း

rot rotatable coil နှင့်အချိုးကျ solenoid အားဖြင့်ခွဲစိတ်ခြင်းအားဖြင့်ခွဲစိတ်ခြင်း

subplate mounting အတွက်

is ISO 4401 အရ porting ပုံစံ

▶အမြင့်ဆုံးဖိအားကန့်သတ်ချက်, optional ကို

▶အဆို့ရှင်နှင့် Control Electronics တစ်ခုတည်းသောအရင်းအမြစ်တစ်ခုမှအီလက်ထရောနစ်ပစ္စည်းများ

▶ပေါင်းစပ်ထားသောအီလက်ထရွန်နစ် (OBE) (HD-3Dre (M) ကိုရိုက်ပါ):

- Command Value Pressure Pressure Curve ကိုထုတ်လုပ်မှုအနည်းငယ်သာ

▶ပြင်ပ Control Electronics (HD-3Dre (M) ကိုရိုက်ပါ။

▶ linear command ကို Pressure Pressure Pressure Curve

လျှောက်လွှာ -

အချိုးကျဖိအားသည် Valve 3DREERE-7x ကိုစက်မှုလုပ်ငန်းနှင့်စက်ကိရိယာများ, တူးဖော်သူများ / loaders, Hydraulic Componnest Test Test Bads များတွင်အဓိကအားဖြင့်အသုံးပြုသည်။

အချိုးကျဖိအားကိုလျှော့ချခြင်းအဆို့ရှင် 3DREE-7X လျှော့ချခြင်း၏လုပ်ဆောင်ချက်နှင့်အပိုင်း

function ကို, အပိုင်း

အဆို့ရှင်အမျိုးအစားများ 3DRE (M) နှင့် 3DRE (M) သည်လျှပ်စစ်ဓာတ်အားစီးဆင်းမှုကိုပြုလုပ်ထားသော 3- လမ်းခရီးကိုဖိအားပေးသူနှင့်အတူ Valves ကိုလျှော့ချပေးသည်။

၎င်းတို့ကိုစနစ်ဖိအားတစ်ခု၏လျှော့ချရေး (P သို့) နှင့်ကန့်သတ်ခြင်းအတွက်အသုံးပြုသည်။

တည်ဆောက်သည်

အဆို့ရှင်များသည်အဓိကစည်းဝေးပွဲနှစ်ခုရှိသည်။

▶ Pilot Control Valve (1) အမြင့်ဆုံးဖိအားပေးမှုအကန့်အသတ်ဖြင့် (15) နှင့်အတူ (1) နှင့်အတူ)

main control spool (3) Main Valve (3)

လုပ်ဆောင်ချက်

plot control valve (1) မှတဆင့်ဆိပ်ကမ်း၌ဖိအားပေးမှု၏ဖိအားများ၏ဖိအားများ၏ဖိအားများ၏တန်ဖိုး - မှီခို setting ကို command ကို command ကို command ကိုမှီခို setting ။

▶စိတ်ကျကျန်ပြုသည့် Port P, Springs (5) နှင့် (6) နှင့် (6) သည်အဓိကထိန်းချုပ်မှု spool (4) ကို၎င်း၏ဗဟိုအနေအထားတွင်ကိုင်ထားပါ။

ဤနည်းအားဖြင့် actuator တွင် start-up ခုန်ခြင်းကိုတားဆီးထားသည်။

▶ The Port (10) မှတစ်ဆင့် Port (10) မှတစ်ဆင့် Controll Controller (8) မှတဆင့်စီးဆင်းမှုခန်းမ (8) မှတစ်ဆင့်စီးဆင်းနေသော Controllory (8) မှတစ်ဆင့်စီးဆင်းမှုခန်းမ (7) မှစီးဆင်းမှုအခန်းမှစီးဆင်းသည်။

ဖိအားလျှော့ချရေး

control command charge (11) တွင်ထိန်းချုပ်မှုအခန်းထဲရှိလေယာဉ်မှူးဖိအားကိုတည်ဆောက်ခြင်း (11) တွင် command command common ားတွင်တည်ဆောက်ခြင်း။

▶နွေ ဦး အခန်း (13) ခုမှတစ်ဆင့်ဖိအားပေးမှု (13) နှင့် (12) နှင့် Main Control Skool (4) ၏အဓိကထိန်းချုပ်မှု spool (4) တွင်ဖိအားပေးမှု။

Hydraulic အရည်သည် P မှ A. အထိစီးဆင်းသည်။

port port ကို Port A ရှိ Actuator ဖိအားပေးမှုကိုနွေ ဦး အခန်း (14) တွင်ရရှိနိုင်သည်။

port port တစ်ခု၏လေယာဉ်မှူး၏ဖိအားပေးမှုကိုတိုးမြှင့်ခြင်းလေယာဉ်မှူးထိန်းချုပ်မှုအဆို့ရှင် (1) သည်အဓိက spool (4) ကိုဘယ်ဘက်သို့ရွေ့လျားစေသည်။ Port A တွင်ဖိအားသည်ရှေ့ပြေးထိန်းချုပ်မှုအဆို့ရှင် (1) တွင်သတ်မှတ်ထားသောဖိအားနှင့်တူညီသည်။

ဖိအားကန့်သတ်ချက်

port port တစ်ခု၏ဖိအားပေးမှုသည်လေယာဉ်မှူးထိန်းချုပ်မှုအဆို့ရှင် (1) ထက်ကျော်လွန်ပါကအဓိကထိန်းချုပ်မှု spool (4) ကိုဘယ်ဘက်သို့ပြောင်းရွှေ့ခဲ့သည်။

▶၎င်းသည် A သို့ဆက်သွယ်မှုမှဆက်သွယ်မှုကိုဖွင့်ပြီး Port A အတွက် Set command value သို့ဆိုင်းငံ့ထားသည့်ဖိအားကိုကန့်သတ်သည်။

HD-3DRee နှင့် HD-3DRDEME ကိုရိုက်ပါ (ပေါင်းစည်းထားသောအီလက်ထရွန်နစ် (OBE))

function ကိုနှင့် set-up နှင့်စပ်လျဉ်း။ ဤအရေမူများသည်အမျိုးအစားများ HD-3Dredre နှင့် HD -3drem.at နှင့်ကိုက်ညီသည်။

ထောက်ပံ့ရေးနှင့် command value voltage ကို connector (18) ကိုအသုံးပြုသည်။

စက်ရုံတွင် command value computer curve ကိုထုတ်လုပ်မှုဒဏ်ကိုသေးငယ်သောဒဏ်ငွေဒဏ်ကိုအနည်းငယ်သာညှိနှိုင်းသည်။ ပိုမိုသိရှိလိုပါကစာမျက်နှာ 9 တွင်ကြည့်ပါ။
