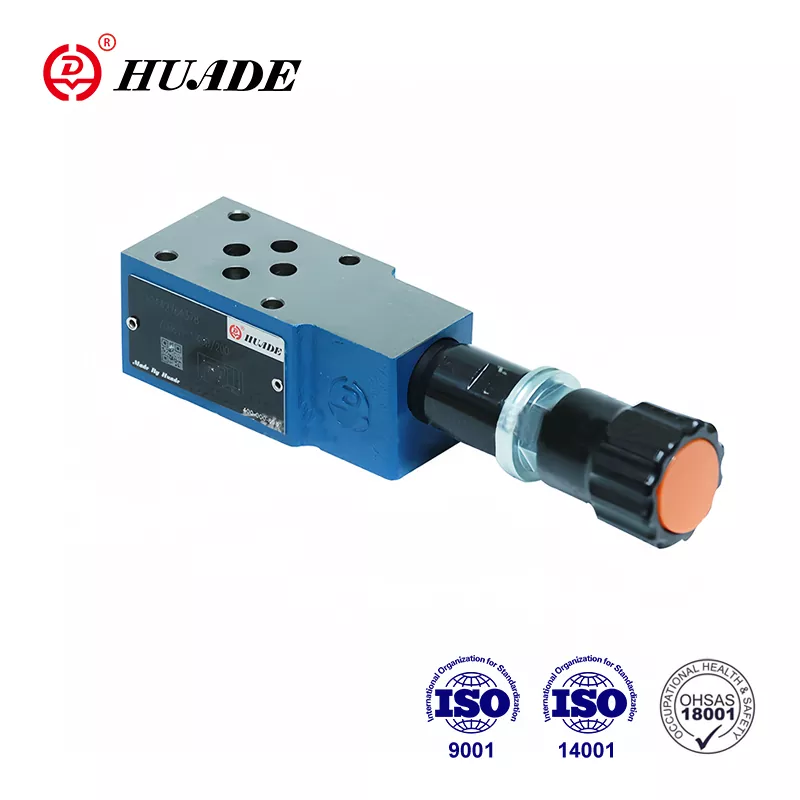

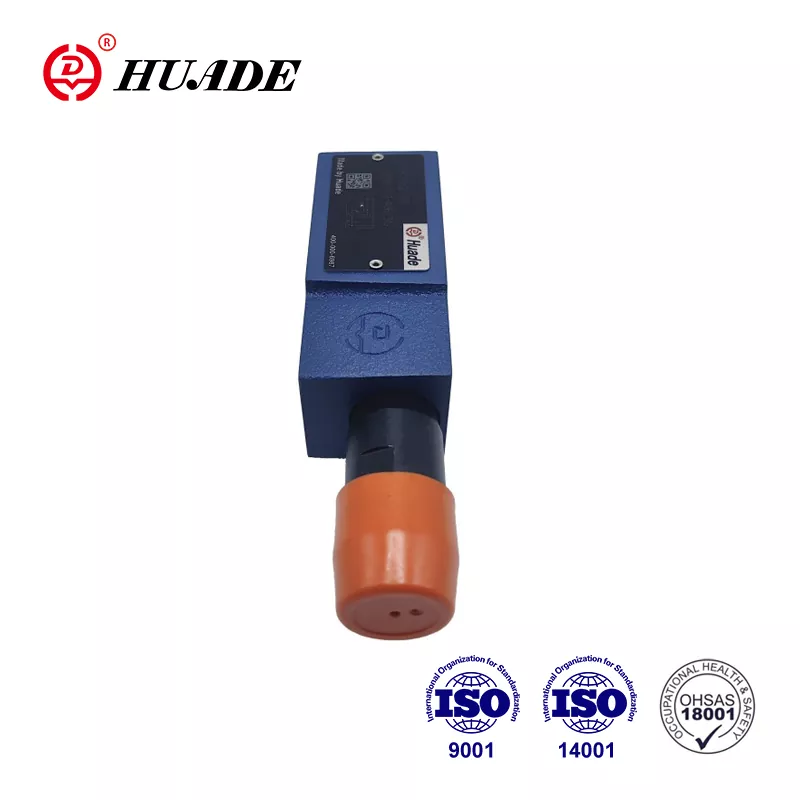

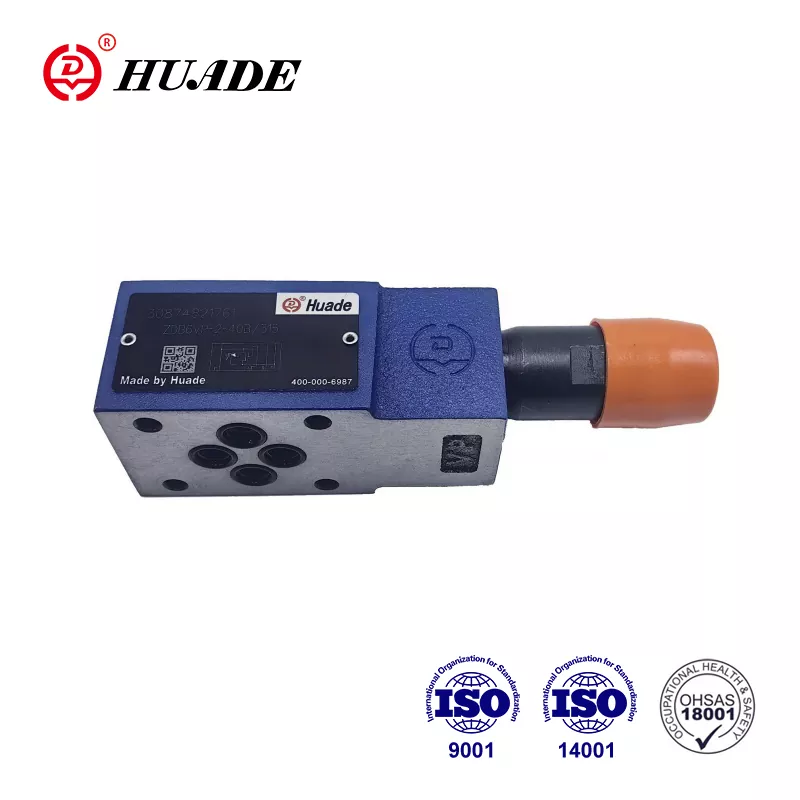

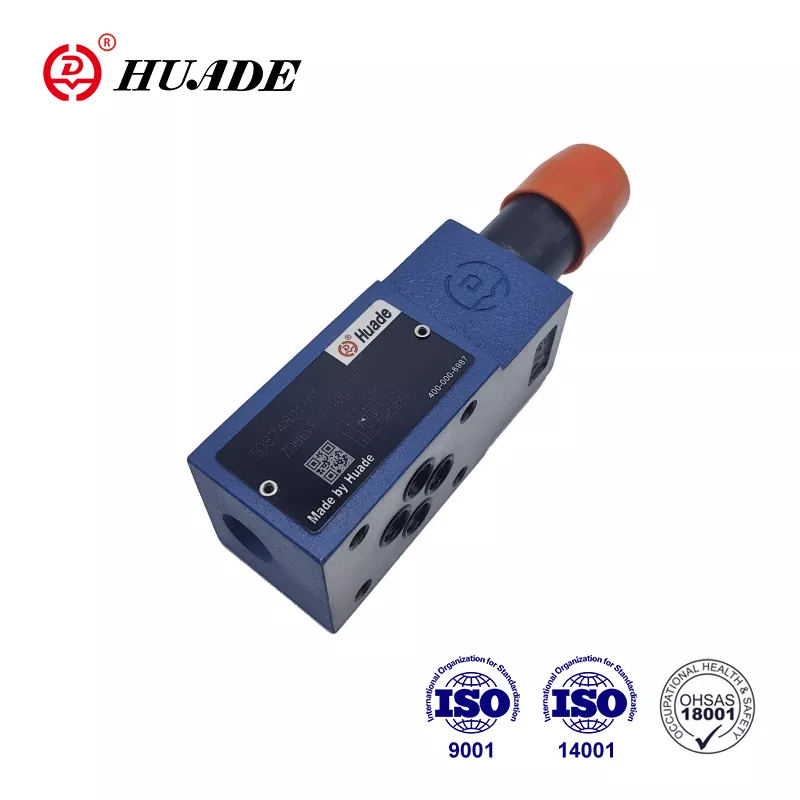

Pressure Relief Valve ZDB 6

ဖိအားသက်သာသောအဆို့ရှင် ZDB 6 သည် Rexroth® မှပေးသောထုတ်ကုန်များကိုအစားထိုးနိုင်သည်။ အမှန်မှာ Huade Hydraulic သည် Rexroth နှင့် ရေရှည်ပူးပေါင်းဆောင်ရွက်မှု နှစ်ခုရှိခဲ့သည်။ ဤပူးပေါင်းဆောင်ရွက်မှုသည် Huade® ဖိအားအဆို့ရှင်များကို စွမ်းဆောင်ရည်၊ အရည်အသွေးနှင့် လိုက်ဖက်ညီမှုအရ Rexroth ထုတ်ကုန်များနှင့် တူညီသောအဆင့်သို့ ရောက်ရှိစေပါသည်။ စက်ရုံသည် ISO9001၊ ISO14001 နှင့် OH SAS18001 ကိုကျော်ဖြတ်ပြီးဖြစ်သည်။ စက်ရုံတွင် ကုန်ကျစရိတ်များကို ထိထိရောက်ရောက်ထိန်းချုပ်နိုင်ပြီး သုံးစွဲသူများအား ကုန်ကျစရိတ်သက်သာပြီး လက်တွေ့ကျသော ဟိုက်ဒရောလစ်ဖိအားအဆို့ရှင်များ ပေးဆောင်နိုင်သည့် ကြီးမားသောထုတ်လုပ်မှုစကေးရှိသည်။ ၎င်း၏ယုံကြည်စိတ်ချရပြီး တည်ငြိမ်သောစွမ်းဆောင်ရည်ကြောင့် Huade® ဟိုက်ဒရောလစ်ထုတ်ကုန်များကို စစ်ဘက်နှင့် ရေကြောင်းဆိုင်ရာလုပ်ငန်းများတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။

Pressure Relief Valve ZDB 6 ၏ ထုတ်ကုန်ပါရာမီတာ

ထုတ်ကုန်အင်္ဂါရပ်နှင့် Pressure Relief Valve ZDB 6 ကိုအသုံးပြုခြင်း။

အင်္ဂါရပ်များ:

▶ အသားညှပ်ပေါင်မုန့်ပြား အဆို့ရှင်

▶ ဖိအားအပိုင်းအခြား 4 ခု

▶ ပတ်လမ်းရွေးချယ်စရာ ၅ ခု

▶ ဖိအားသက်သာသော ကျည်တောင့်တစ်ခု သို့မဟုတ် နှစ်ခုဖြင့်

▶ 4 ချိန်ညှိဒြပ်စင်။

· Rotary ခလုတ်

· ဆဋ္ဌဂံနှင့် အကာအကွယ်ဦးထုပ်ပါသော လက်စွပ်

·စကေးဖြင့်သော့ခတ်နိုင်သော rotary ခလုတ်

· လော့ခ်ချနိုင်သော rotary ခလုတ်

လျှောက်လွှာ

ဖိအားကယ်ဆယ်ရေးအဆို့ရှင် ZDB 6 ကို ဟိုက်ဒရောလစ်စနစ်အတွင်း ဖိအားကန့်သတ်ရန် အသုံးပြုသည်။

လုပ်ဆောင်ချက်များ၊ အပိုင်းနှင့် ဖိအားကယ်ဆယ်ရေး Valve ZDB 6 ၏ သင်္ကေတများ

ဖိအားသက်သာသောအဆို့ရှင်အမျိုးအစားများ ZDB နှင့် Z2DB တို့သည် ရှေ့ပြေးလုပ်ဆောင်ထားပြီး အသားညှပ်ပေါင်မုန့်ပုံစံဒီဇိုင်းဖြစ်သည်။

၎င်းတို့တွင် အခြေခံအားဖြင့် အိုးအိမ် (၇) လုံး၊ ဖိအားသက်သာမှုအဆို့ရှင် ကျည်တောင့်တစ်ခု သို့မဟုတ် နှစ်ခုပါရှိသည်။

စနစ်ဖိအားကို ချိန်ညှိမှုဒြပ်စင် (၄) ဖြင့် သတ်မှတ်သည်။

အနားယူချိန်တွင် valve ပိတ်ထားသည်။ Port A တွင် ဖိအားသည် spool (1) ပေါ်တွင် လုပ်ဆောင်သည်။ တစ်ချိန်တည်းမှာပင် ဖိအားသည် orifice (2) မှတဆင့် spool (1) နှင့် orifice (3) မှတဆင့် pilot poppet (6) သို့ ဖြတ်သန်းသွားပါသည်။ port A တွင် ဖိအားသည် spring (5) တွင် သတ်မှတ်တန်ဖိုးထက် တက်လာပါက၊ pilot poppet (6) ပွင့်လာပါသည်။ အရည်များသည် ယခု spool(1)၊ orifice (3) နှင့် channel (8) ၏ spring loaded side မှ port T သို့ စီးဆင်းနိုင်ပါပြီ။ ထွက်ပေါ်လာသော pressure drop သည် ထို့နောက် spool (1) ကို ရွေ့လျားစေပြီး၊ ၎င်းသည် connection A မှ T ကို ဖွင့်ပေးနေစဉ်၊ နွေဦးတွင် သတ်မှတ်ထားသော ဖိအား (၅) ကို ထိန်းသိမ်းထားသည်။

စပရိန်ခန်းနှစ်ခန်းမှ ရှေ့ပြေးဆီများသည် ဆိပ်ကမ်း T မှတစ်ဆင့် တိုင်ကီသို့ ပြင်ပသို့ ပြန်ပို့သည်။

Pressure Relief Valve ZDB 6 ၏ ဖွဲ့စည်းပုံနှင့် သင်္ကေတများ

သတိထားပါ။

1.အရည်ကို စစ်ထုတ်ရပါမယ်။ အနိမ့်ဆုံး စစ်ထုတ်မှု အားကောင်းမှုသည် 20㎛ ဖြစ်သည်။

2. တိုင်ကီသည် အလုံပိတ်နေရမည် ဖြစ်ပြီး လေဝင်ပေါက်တွင် လေစစ်ကို တပ်ဆင်ရပါမည်။

3. စက်ရုံမှထွက်ခွာသည့်အခါ subplate မပါသောထုတ်ကုန်များ, လိုအပ်ပါကအထူးအော်ဒါမှာပါ။

4.Valve fixing screws များသည် ပြင်းထန်မှုအဆင့် (အတန်းအစား 10.9) ဖြစ်ရမည်။ နမူနာစာအုပ်တွင် ဖော်ပြထားသော ကန့်သတ်ချက်များအတိုင်း ၎င်းတို့ကို ရွေးချယ်ပြီး အသုံးပြုပါ။

5. အဆို့ရှင်နှင့်ချိတ်ဆက်ထားသော မျက်နှာပြင်၏ကြမ်းတမ်းမှုသည် 0.8 လိုအပ်သည်။

6. မိတ်လိုက်သည့်အပိုင်း၏ မျက်နှာပြင် အပြီးသတ်ရန် 0.01/100mm လိုအပ်သည်။
