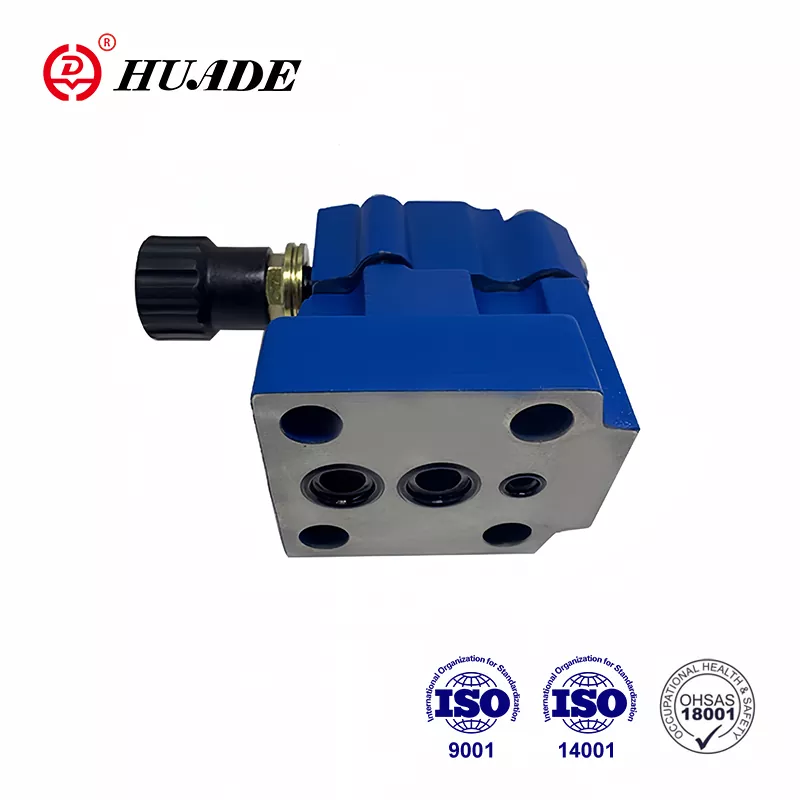

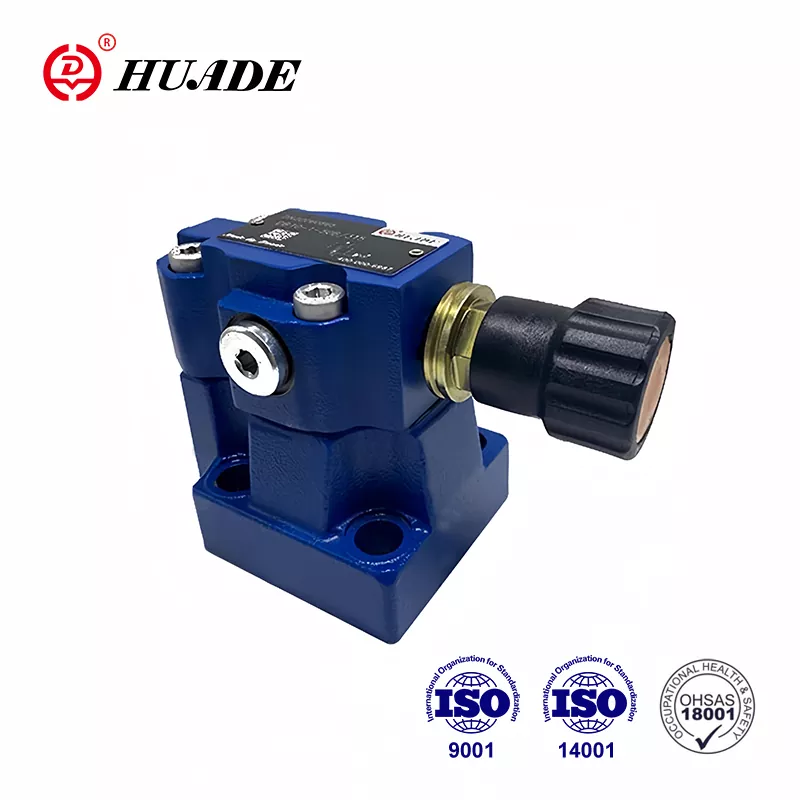

Pressure Relief Valve DB 10

Huade Hydraulics ၏ နိုင်ငံတကာ ဖြန့်ဖြူးသူအနေဖြင့် သုံးစွဲသူများအား ယုံကြည်စိတ်ချရသော အရည်အသွေးမြင့် ဟိုက်ဒရောလစ် ဖိအားအဆို့ရှင်များကို ပေးဆောင်ပါသည်။ Huade Hydraulic သည် China Hydraulic Pneumatic & Seals Association ၏ ဒုတိယဥက္ကဌ ယူနစ်ဖြစ်သည်။ Subpalte mounting pressure relief valve DB 10 သည် အရည်အသွေးကောင်းမွန်ပြီး စျေးနှုန်းသက်သာသော လူသိများသော ထုတ်ကုန်များနှင့် အပြိုင်အဆိုင်ရှိပါသည်။ ကျွန်ုပ်တို့၏ဖိအားအဆို့ရှင်များသည် နိုင်ငံတကာစံချိန်စံညွှန်းများနှင့် ကိုက်ညီပါသည်။ ဖောက်သည်များကို ပိုမိုကောင်းမွန်စွာ ဝန်ဆောင်မှုပေးနိုင်ရန် ကျွန်ုပ်တို့တွင် ပရော်ဖက်ရှင်နယ် အရောင်းအင်ဂျင်နီယာများရှိသည်။ ကျွန်ုပ်တို့၏ရည်ရွယ်ချက်မှာ သုံးစွဲသူများအား အရည်အသွေးမြင့်ဝန်ဆောင်မှုများနှင့် ဟိုက်ဒရောလစ်ထုတ်ကုန်များကို တည်ငြိမ်သောစွမ်းဆောင်ရည်ဖြင့် ပံ့ပိုးပေးရန်ဖြစ်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။ PDF ဒေါင်းလုဒ်လုပ်ပါ။

1979 ခုနှစ်တွင် စတင်တည်ထောင်ခဲ့ပြီး၊ Huade Hydraulic သည် Rexroth ၏အဆင့်မြင့်နည်းပညာကို မိတ်ဆက်ခြင်းဖြင့် တရုတ်နိုင်ငံ၏ ဟိုက်ဒရောလစ်စက်မှုလုပ်ငန်းတွင် ဦးဆောင်သူဖြစ်လာခဲ့သည်။ Huade® ဖိအားသက်သာသည့်အဆို့ရှင် DB 10 သည် Rexroth ၏ DB10 စီးရီးများနှင့် ကိုက်ညီသည်။ စက်ရုံသည် ဖောက်သည်များအား တတ်နိုင်သော ဟိုက်ဒရောလစ် အဆို့ရှင်များ ပေးဆောင်ရန်အတွက် ပြည်တွင်းအရင်းအမြစ်များကို ကျိုးကြောင်းဆီလျော်စွာ အသုံးချပါသည်။ တစ်ချိန်တည်းတွင်၊ ၎င်းသည် ဟိုက်ဒရောလစ် အဆို့ရှင်များ၏ အရည်အသွေးကို သေချာစေရန် ကမ္ဘာတစ်ဝှမ်းမှ အဆင့်မြင့် စက် 750 ကျော်ကို မိတ်ဆက်ပေးခဲ့သည်။ Huade Hydraulic နှင့် ၎င်း၏ တွဲဖက်လုပ်ငန်းသည် ISO9001၊ ISO14001 နှင့် OH SAS18001 ကို အောင်မြင်ပြီးဖြစ်သည်။ ယုံကြည်စိတ်ချရသော အရည်အသွေးနှင့် တည်ငြိမ်သော စွမ်းဆောင်ရည်ကြောင့် Hude® ဖိအားအဆို့ရှင်များကို တရုတ်နိုင်ငံနှင့် ပြည်ပနိုင်ငံများတွင် ရောင်းချလျက်ရှိပါသည်။ Huade Hydraulics သည် ၎င်းတို့အား ဟိုက်ဒရောလစ် ဖျော်ရည်များ ပံ့ပိုးပေးရန်အတွက် လူသိများသော ပြည်တွင်းကုမ္ပဏီများနှင့် ပူးပေါင်းဆောင်ရွက်ပါသည်။

Pressure Relief Valve DB 10 ၏ ထုတ်ကုန်ပါရာမီတာ

အထွေထွေ
တပ်ဆင်ခြင်း။			ရွေးချယ်ခွင့်
အလေးချိန်			DB10	DB15	DB20	DB25	DB30
	ပန်းကန်ပြား တပ်ဆင်ခြင်း။	DB (Kg)	2.6	-	3.5	-	4.4
		DBW (Kg)	3.8	-	4.7	-	5.6
		DBC (Kg)	1.2 (DBW အမျိုးအစား 1.2Kg ထည့်ပါ။
		DBC10 သို့မဟုတ် 30 (Kg)	1.5 (DBWC10 သို့မဟုတ် 30 add 1.2Kg)
	ချည်မျှင် ချိတ်ဆက်မှု	DB..G. (ကီလိုဂရမ်)	5.3	5.2	5.1	5.0	4.8
		DBW..G. (ကီလို)	6.5	6.4	6.3	6.2	6.0
directional valves အတွက် နည်းပညာဆိုင်ရာ အချက်အလက်			WE6 ကိုကြည့်ပါ.../...

ဟိုက်ဒရောလစ်နည်းပညာဆိုင်ရာဒေတာ
ဆိပ်ကမ်းများ A.B တွင် အများဆုံးလည်ပတ်မှုဖိအား။ X (MPa)			35.0 အထိ
အများဆုံးနောက်ကျောဖိအား port Y မှာ	DB (MPa)		31.5 အထိ
	DBW.6A.(စံ solenoids) (MPa)		AC(DC)10.0 AC(DC)16.0
	DBW.6B.(ပါဝါမြင့်သော ဆိုလီနွိုက်များ) (MPa)		AC(DC) 16.0
သတ်မှတ်နိုင်သောဖိအား	အနည်းဆုံး (MPa)		စီးဆင်းမှုကို မှီခိုခြင်း (ဝိသေသ မျဉ်းကွေးများကို ကြည့်ပါ)
	အမြင့်ဆုံး (MPa)		အများဆုံး 5.0၊ 10.0၊ 20.0၊ 31.5၊ 35.0
အများဆုံးစီးဆင်း			DB10	DB15	DB20	DB25	DB30
	Subplate တပ်ဆင်ခြင်း (L/min)		250	-	500	-	650
	ချည်ကြိုးချိတ်ဆက်မှုများ (L/min)		250	500	500	500	650
ဖိအားအရည်			တွင်းထွက်ဆီ (NBR တံဆိပ်အတွက်) သို့မဟုတ် ဖော့စဖိတ်အက်စတာ (FPM တံဆိပ်အတွက်)
Pressure fluid temperature range (℃)			-30 မှ +80
Viscosity range (mm²/s)			၁၀ မှ ၈၀၀
ညစ်ညမ်းမှုအဆင့်			NAS 1638 အတန်း ၉။

ထုတ်ကုန်အင်္ဂါရပ်နှင့် Pressure Relief Valve DB 10 ကိုအသုံးပြုခြင်း။

အင်္ဂါရပ်များ:

▶ Subplate တပ်ဆင်ခြင်း။

▶ DIN 24 340 သို့ ပို့သည့်ပုံစံ၊ E၊ ISO 6264 နှင့် CETOP - RP 121H ပုံစံ

▶ ပိုက်ချိတ်ဆက်မှု

▶ ချိတ်ဆက်မှုကို ထည့်သွင်းပါ။

▶ ပြုပြင်ပြောင်းလဲမှုဆိုင်ရာ အချက်သုံးချက်

. Rotary ခလုတ်

. Hex အကာအကွယ်ဦးထုပ်ပါသော ဦးခေါင်းဝက်အူ

. အတိုင်းအတာဖြင့် လော့ခ်ချနိုင်သော rotary ခလုတ်

▶ တပ်ဆင်ထားသော ဦးတည်ချက်ရှိသော spool valve မှတဆင့် ဆိုလင်နွိုက်ဖြင့် သယ်ဆောင်ခြင်း

လျှောက်လွှာ

Pressure Relief Valves DB 10 ကို ကန့်သတ် (DB) သို့မဟုတ် ထိန်းချုပ်မှု ဖိအား ကန့်သတ်ချက်အတွက် အသုံးပြုသည်။

လုပ်ဆောင်ချက်၊ အပိုင်းနှင့် Pressure Relief Valve DB 10 ၏ သင်္ကေတများ

အထွေထွေ

DB ဖိအားအဆို့ရှင် အမျိုးအစားများသည် ရှေ့ပြေးဖိအားပေးသည့် အဆို့ရှင်များဖြစ်သည်။

Pressure relief valves (DB) တွင် main valve (1) main spool assembly (3) နှင့် pilot operated valve (2) တွင် pressure adjustment element ပါ၀င်ပါသည်။

Pressure relief valve type DB

port A တွင်ရှိသောဖိအားသည် main spool (3) တွင်လုပ်ဆောင်သည်။ တစ်ချိန်တည်းမှာပင် main spool (3) နှင့် ball (8) တွင် orifice (4) နှင့် (5) တို့ဖြင့် တပ်ဆင်ထားသည့် control line (6) နှင့် (7) မှတဆင့် ဖိအားသက်ရောက်ပါသည်။ ) pilot control valve တွင် (၂) ခု။ Port A ရှိ ဖိအားသည် spring (9) တွင် သတ်မှတ်ထားသော valve ထက်ကျော်လွန်ပါက၊ ball (8) သည် spring (9) နှင့် ဆန့်ကျင်ပါသည်။

၎င်းအတွက် အချက်ပြသည် ဆိပ်ကမ်း A မှ ထိန်းချုပ်လိုင်းများ (10) နှင့် (6) တို့မှ ထွက်ပေါ်လာသည်။ main spool ၏ spring loaded side ရှိ ဖိအားအရည် (3) သည် control line (7)၊ orifice bore (11) မှတဆင့် စီးဆင်းသွားပါသည်။ ) နှင့် ဘောလုံး (၈) လုံးကို နွေဦးခန်း (၁၂) ထဲသို့ ထည့်ပါ။ အမျိုးအစား DB...50B/... ၎င်းသည် ထိန်းချုပ်လိုင်း (13) မှတဆင့် တိုင်ကီဆီသို့၊ သို့မဟုတ် အမျိုးအစား DB..50/..Y..အပြင် ထိန်းချုပ်လိုင်း (14) မှတဆင့် အတွင်းပိုင်းသို့ စီးဆင်းသည်။ လမ်းကြောင်း (၄) နှင့် (၅) တို့သည် main spool (3) တွင် ဖိအားကျဆင်းမှု ဖြစ်ပေါ်သောကြောင့်၊ port A မှ port B သို့ ချိတ်ဆက်မှု ပွင့်သွားပါသည်။ ယခုအခါ ဖိအားအရည်သည် သတ်မှတ်လည်ပတ်မှုဖိအားကို ထိန်းသိမ်းထားစဉ် ဆိပ်ကမ်း A မှ ဆိပ်ကမ်း B သို့ စီးဆင်းသည်။

ဖိအားသက်သာသောအဆို့ရှင်ကို ဆိပ်ကမ်း "X" (15) မှတစ်ဆင့် မတူညီသောဖိအား (ဒုတိယဖိအားအဆင့်) သို့ ပြောင်းနိုင်သည်။

DB...50B ၏ ဖွဲ့စည်းပုံ

DB...50B ၏ သင်္ကေတ

သတိထားပါ။

1.အရည်ကို စစ်ထုတ်ရပါမယ်။ အနိမ့်ဆုံး စစ်ထုတ်မှု အားကောင်းမှုသည် 20㎛ ဖြစ်သည်။

2. တိုင်ကီသည် အလုံပိတ်နေရမည် ဖြစ်ပြီး လေဝင်ပေါက်တွင် လေစစ်ကို တပ်ဆင်ရပါမည်။

3. စက်ရုံမှထွက်ခွာသည့်အခါ subplate မပါသောထုတ်ကုန်များ, လိုအပ်ပါကအထူးအော်ဒါမှာပါ။

4.Valve fixing screws များသည် ပြင်းထန်မှုအဆင့် (အတန်းအစား 10.9) ဖြစ်ရမည်။ နမူနာစာအုပ်တွင် ဖော်ပြထားသော ကန့်သတ်ချက်များအတိုင်း ၎င်းတို့ကို ရွေးချယ်ပြီး အသုံးပြုပါ။

5. အဆို့ရှင်နှင့်ချိတ်ဆက်ထားသော မျက်နှာပြင်၏ကြမ်းတမ်းမှုသည် 0.8 လိုအပ်သည်။

6. မိတ်လိုက်သည့်အပိုင်း၏ မျက်နှာပြင် အပြီးသတ်ရန် 0.01/100mm လိုအပ်သည်။
