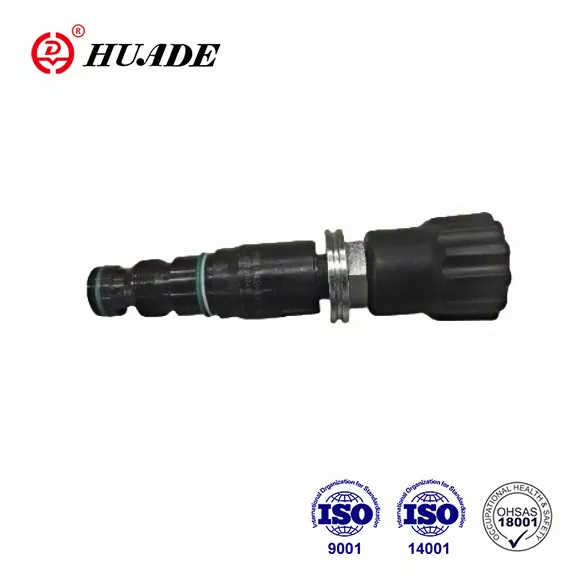

Pressure Relief Valves DB.K

Rexroth ၏အဆင့်မြင့်နည်းပညာကို မိတ်ဆက်ခြင်းဖြင့် Huade Hydraulic သည် ဒီဇိုင်းပိုင်း၊ ဟိုက်ဒရောလစ်အစိတ်အပိုင်းများ ထုတ်လုပ်ခြင်းနှင့် ပေါင်းစပ်ကိရိယာများ ထုတ်လုပ်ခြင်းတွင် သိသာထင်ရှားသောတိုးတက်မှုကို ရရှိခဲ့သည်။ Huade® ဖိအားသက်သာသည့်အဆို့ရှင် DB.K သည် အခြားအလားတူထုတ်ကုန်များနှင့် နှိုင်းယှဉ်ပါက ပိုမိုကြာရှည်ခံပါသည်။ ၎င်းတို့သည် Rexroth မှပေးသော ထုတ်ကုန်များကို တူညီသောစီးရီးတွင် အစားထိုးနိုင်သည်။ စျေးနှုန်းသက်သာသောထုတ်ကုန်များပေးဆောင်ရန်အတွက်၊ စက်ရုံသည် အရည်အသွေးကိုသေချာစေရန် ကမ္ဘာတစ်ဝှမ်းမှအဆင့်မြင့်ထုတ်လုပ်မှုစက် 750 ကျော်ကို မိတ်ဆက်စဉ် လက်တွေ့ကျမှုကို ပိုမိုအာရုံစိုက်ပါသည်။ စက်ရုံသည် ISO9001၊ ISO14001 နှင့် OH SAS18001 အောင်မြင်ပြီးဖြစ်သည်။ Huade® ဟိုက်ဒရောလစ် ဖိအားအဆို့ရှင်များသည် ကျယ်ပြန့်သော စျေးကွက်တွင် အသိအမှတ်ပြုမှု ရရှိထားသည်။ ယုံကြည်စိတ်ချရသော အရည်အသွေးနှင့် တည်ငြိမ်သောစွမ်းဆောင်ရည်ကြောင့် ၎င်းတို့ကို ဆောက်လုပ်ရေးစက်များနှင့် အဏ္ဏဝါ ဟိုက်ဒရောလစ်စနစ်ကဲ့သို့သော စက်မှုပတ်ဝန်းကျင်အမျိုးမျိုးတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။

Pressure Relief Valves DB.K ၏ ထုတ်ကုန်ပါရာမီတာ

ကုန်ပစ္စည်း၏အင်္ဂါရပ်နှင့် ဖိအားသက်သာသောအဆို့ရှင်များ DB.K

အင်္ဂါရပ်များ:

▶ Cartridge အဆို့ရှင်

▶ ဖိအားအပိုင်းအခြား 4 ခု

▶ 4 ချိန်ညှိဒြပ်စင်

. Rotary ခလုတ်

. ဆဋ္ဌဂံနှင့် အကာအကွယ်ဦးထုပ်ပါသော လက်စွပ်

. အတိုင်းအတာဖြင့် လော့ခ်ချနိုင်သော rotary ခလုတ်

. စကေးနှင့်အတူ rotary ခလုတ်

လျှောက်လွှာ

Pressure relief valves အမျိုးအစား DB..K. များသည် ကျည်တောင့်တွင် တပ်ဆင်ရန်အတွက် ရှေ့ပြေးလုပ်ဆောင်သည့် ဖိအားသက်သာသည့်အဆို့ရှင်များဖြစ်သည်။ ၎င်းတို့ကို ဟိုက်ဒရောလစ်စနစ်တွင် ဖိအားကန့်သတ်ရန် အသုံးပြုသည်။

လုပ်ဆောင်ချက်၊ အပိုင်းနှင့် Pressure Relief Valves DB.K ၏ သင်္ကေတများ

စနစ်၏ဖိအားကိုချိန်ညှိခြင်းဒြပ်စင် (4) မှတဆင့်သတ်မှတ်ခြင်း။ အနားယူချိန်တွင် valves များကို ပိတ်ထားသည်။ Port A တွင် ဖိအားသည် spool (1) ပေါ်တွင် လုပ်ဆောင်သည်။ တစ်ချိန်တည်းမှာပင်၊ ဖိအားသည် orifice (2) မှတဆင့် spool (1) ၏ spring loaded side သို့ နှင့် orifice (3) မှတဆင့် pilot poppet (6) သို့ ဖြတ်သန်းသည်။ ဖိအားရှိရင်

port တွင် spring (5) တွင်သတ်မှတ်ထားသော value ထက်ပေါ်လာသည် ၊ pilot poppet (6) ပွင့်သည်။ အရည်များသည် ယခု spool (1) ၊ orifice (3) နှင့် channel (8) ၏ spring loaded side မှ port Y သို့ စီးဆင်းနိုင်ပါပြီ။ ထွက်ပေါ်လာသော pressure drop သည် spool(1) ကို ရွေ့လျားစေပြီး A မှ B ချိတ်ဆက်မှုကို ဖွင့်ပေးနေစဉ်၊ နွေဦးတွင် သတ်မှတ်ထားသော ဖိအား (၅) ကို ထိန်းသိမ်းထားသည်။

စပရိန်ခန်းနှစ်ခန်းမှ ရှေ့ပြေးဆီပြန်လာမှုကို ဆိပ်ကမ်း Y မှတစ်ဆင့် ပြင်ပသို့ ထုတ်ယူသည်။

DB 10 K2-40B ၏ ဖွဲ့စည်းပုံ

သင်္ကေတ

သတိထားပါ။

1.အရည်ကို စစ်ထုတ်ရပါမယ်။ အနိမ့်ဆုံး စစ်ထုတ်မှု အားကောင်းမှုသည် 20㎛ ဖြစ်သည်။

2. တိုင်ကီသည် အလုံပိတ်နေရမည် ဖြစ်ပြီး လေဝင်ပေါက်တွင် လေစစ်ကို တပ်ဆင်ရပါမည်။

3. စက်ရုံမှထွက်ခွာသည့်အခါ subplate မပါသောထုတ်ကုန်များ, လိုအပ်ပါကအထူးအော်ဒါမှာပါ။

4.Valve fixing screws များသည် ပြင်းထန်မှုအဆင့် (အတန်းအစား 10.9) ဖြစ်ရမည်။ နမူနာစာအုပ်တွင် ဖော်ပြထားသော ကန့်သတ်ချက်များအတိုင်း ၎င်းတို့ကို ရွေးချယ်ပြီး အသုံးပြုပါ။

5. အဆို့ရှင်နှင့်ချိတ်ဆက်ထားသော မျက်နှာပြင်၏ကြမ်းတမ်းမှုသည် 0.8 လိုအပ်သည်။

6. မိတ်လိုက်သည့်အပိုင်း၏ မျက်နှာပြင် အပြီးသတ်ရန် 0.01/100mm လိုအပ်သည်။
