Pressure Relief Valve DBD

Beijing Huade Hydraulic Industrial Group သည် ဟိုက်ဒရောလစ် ထုတ်ကုန်များနှင့် စက်ကိရိယာများ ဒီဇိုင်း၊ ထုတ်လုပ်ခြင်းနှင့် ဝန်ဆောင်မှုများကို အထူးပြုသည့် နာမည်ကြီး အစိုးရပိုင် ကုမ္ပဏီတစ်ခုဖြစ်သည်။ DBWT ကယ်ဆယ်ရေးအဆို့ရှင်သည် Rexroth® မှပေးသော ထုတ်ကုန်များကို အစားထိုးနိုင်သည်။ စက်ရုံသည် ISO9001၊ ISO14001 နှင့် OH SAS18001 အောင်မြင်ပြီးဖြစ်သည်။ Huade Hydraulic တွင် ဟိုက်ဒရောလစ် အဆို့ရှင်များ၏ အရည်အသွေးမြင့်မားကြောင်း သေချာစေရန် ကောင်းမွန်သော စစ်ဆေးရေးစနစ် ရှိပါသည်။ စက်ရုံသည် ကမ္ဘာတစ်ဝှမ်းမှ တင်သွင်းသည့် အဆင့်မြင့် ထုတ်လုပ်မှု စက်ကိရိယာ အစိတ်အပိုင်း 750 ကျော်ကို လုပ်ကိုင်လျက်ရှိသည်။ ဖိအားအဆို့ရှင်တစ်ခုစီကို ရေစိုခံပလတ်စတစ်အိတ်များနှင့် စံပုံးများဖြင့် ထုပ်ပိုးထားမည်ဖြစ်ပြီး အတုအပဆန့်ကျင်ရေးအမှတ်အသားများကို ပူးတွဲပါရှိသည်။ Huade® ဟိုက်ဒရောလစ်ထုတ်ကုန်များကို စစ်ဘက်ဆိုင်ရာစက်မှုလုပ်ငန်းတွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုကြပြီး ကာကွယ်ရေးပစ္စည်းကိရိယာများ ခေတ်မီအောင်လုပ်ဆောင်ကြသည်။

Pressure Relief Valve DBD ၏ ထုတ်ကုန်ပါရာမီတာ

ထုတ်ကုန်အင်္ဂါရပ်နှင့် Pressure Relief Valve DBD ကိုအသုံးပြုခြင်း။

အင်္ဂါရပ်များ:

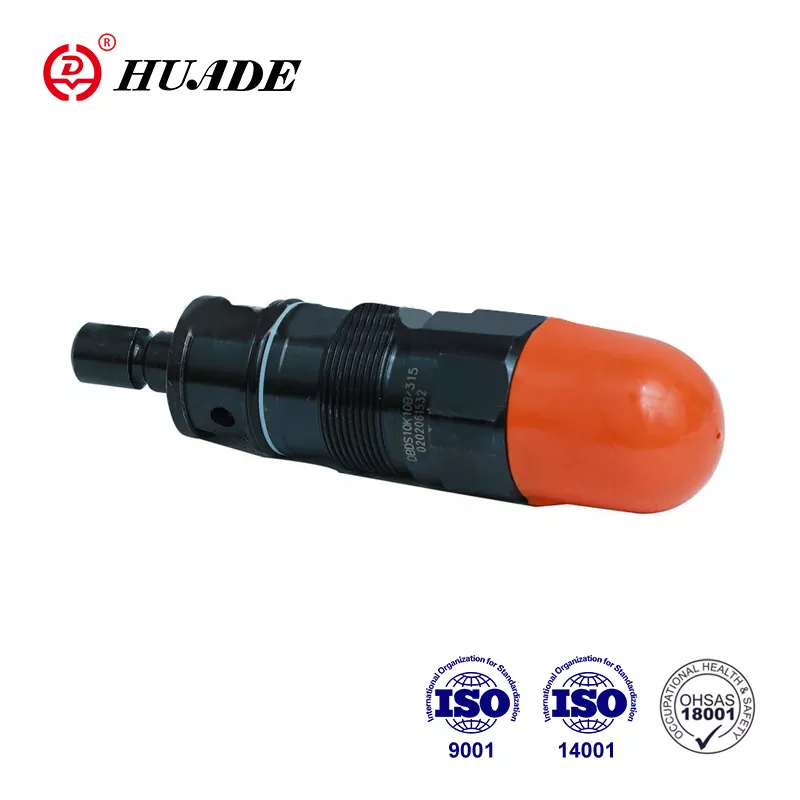

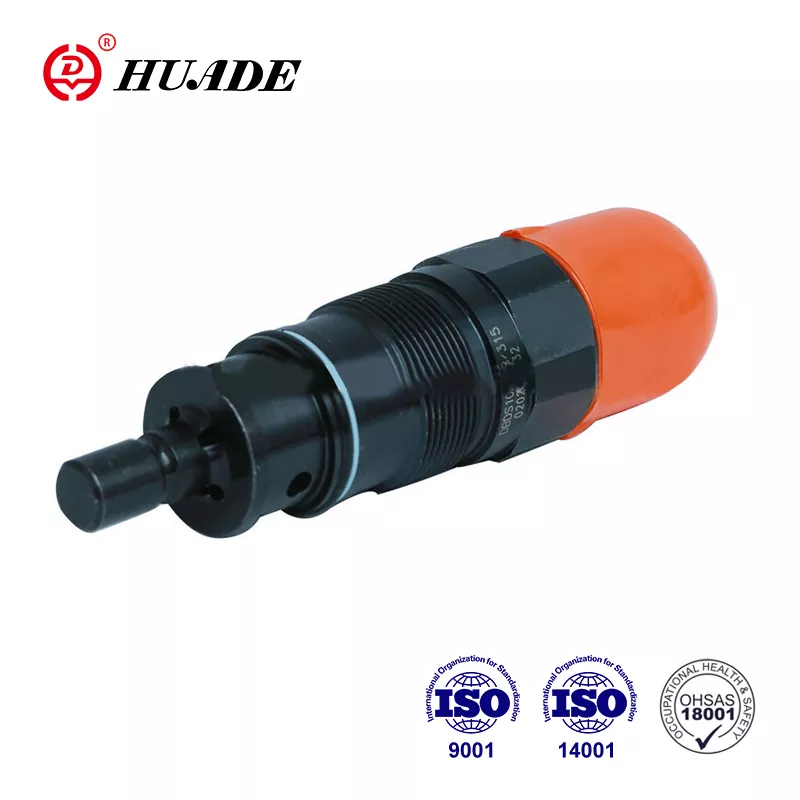

▶ cartridge valve အဖြစ်

▶ threaded ချိတ်ဆက်မှုအတွက်

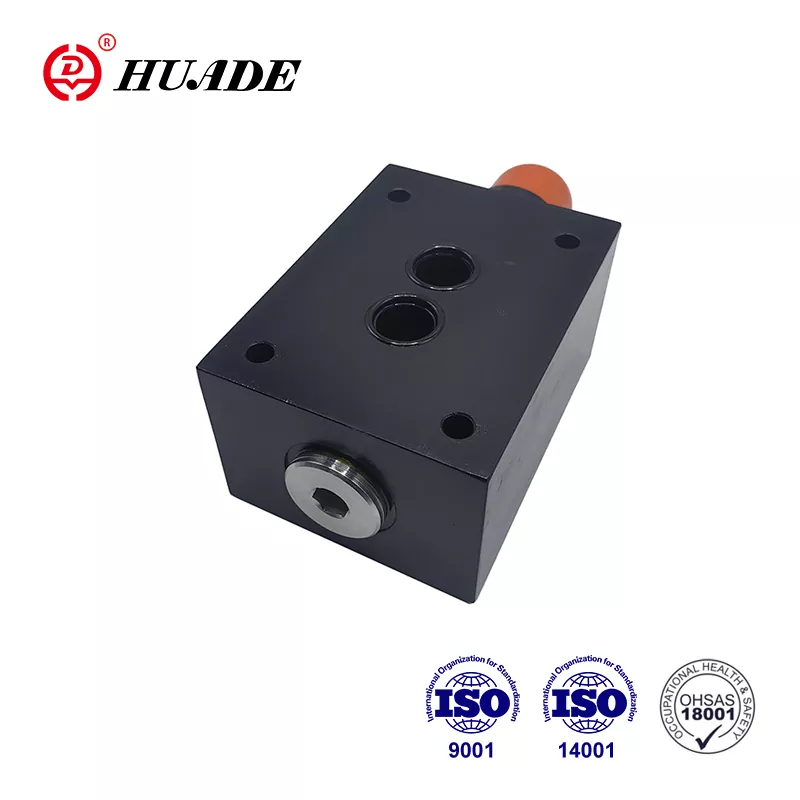

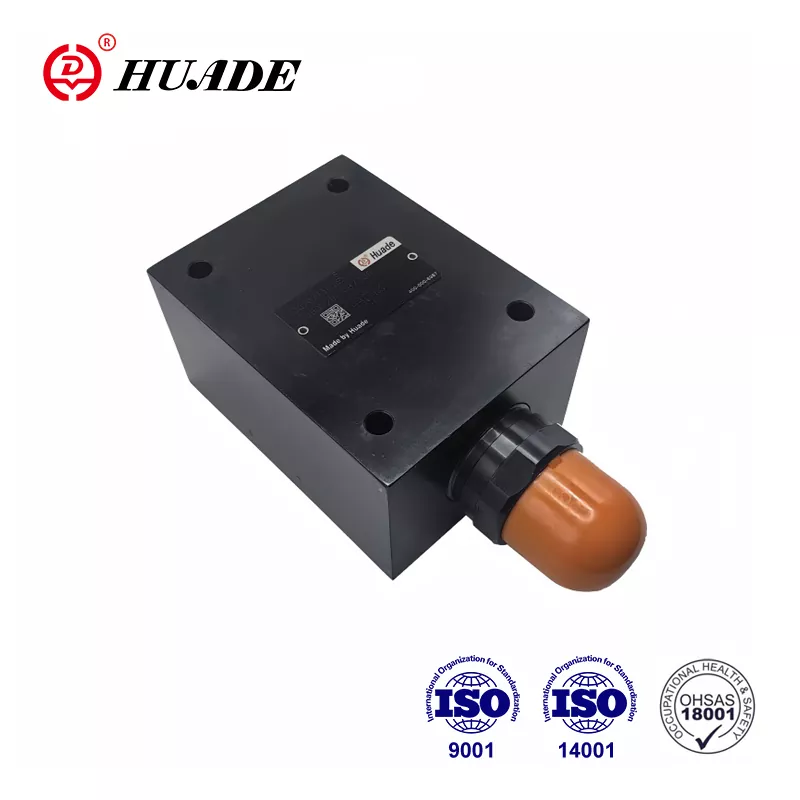

▶ subplate တပ်ဆင်ခြင်းအတွက်

▶ ဖိအားချိန်ညှိမှုဒြပ်စင် 3 ခု၊ ရွေးချယ်နိုင်သည်-

· Rotary ခလုတ်

·. Hex. အကာအကွယ်ဦးထုပ်ပါသော ဦးခေါင်းဝက်အူ

·စကေးဖြင့်သော့ခတ်နိုင်သော rotary ခလုတ်

လျှောက်လွှာ

လုပ်ဆောင်ချက်များ၊ အပိုင်းနှင့် ဖိအားကယ်ဆယ်ရေး Valve DBD ၏ သင်္ကေတများ

DBD ဖိအားသက်သာသည့်အဆို့ရှင်များသည် တိုက်ရိုက်လည်ပတ်သော poppet valves များဖြစ်သည်။

၎င်းတို့ကို ဟိုက်ဒရောလစ်စနစ်တွင် ဖိအားကန့်သတ်ရန် အသုံးပြုသည်။

အဆို့ရှင်များတွင် အဓိကအားဖြင့် စွပ် (၁)၊ နွေဦး (၂)၊ စိုစွတ်သောစပွန် (၄) (ဖိအားအဆင့် 2.5 မှ 40 MPa) သို့မဟုတ် ဘောလုံး (4) (ဖိအားအဆင့် 63 MPa) နှင့် ချိန်ညှိမှုအပိုင်း (၃) ပါဝင်သည်။ စနစ်ဖိအား၏ ဆက်တင်သည် ချိန်ညှိမှုဒြပ်စင် (3) မှတစ်ဆင့် အကန့်အသတ်မရှိ ပြောင်းလဲနိုင်သည်။ Spring (2) သည် poppet (4) ကို ထိုင်ခုံပေါ်သို့ တွန်းပို့သည်။ P ချန်နယ်သည် စနစ်သို့ ချိတ်ဆက်ထားသည်။ စနစ်တွင်ပါရှိသောဖိအားသည် poppet ဧရိယာ (သို့မဟုတ်ဘောလုံး) သို့သက်ရောက်သည်။

ချန်နယ် P မှ ဖိအားသည် နွေဦး (2) တွင် သတ်မှတ်ထားသော အဆို့ရှင်ထက် တက်လာပါက၊ Poppet (4) သည် စပရိန် (2) ကို ဆန့်ကျင်သည်။ ယခုအခါ ဖိအားအရည်သည် ချန်နယ် P ကို ​​ချန်နယ် T သို့ စီးဆင်းသည်။ ပေါ့ပ် (4) ၏ လေဖြတ်ခြင်းကို ပင်နံပါတ်ဖြင့် ကန့်သတ်ထားသည်။ ဖိအားအပိုင်းအခြားတစ်ခုလုံးရှိ ဖိအားဆက်တင်များတစ်လျှောက် ကောင်းမွန်သောဖိအားဆက်တင်များကို ထိန်းသိမ်းထားရန်အတွက် ဖိအားအကွာအဝေးကို ဖိအားအဆင့် 7 ဆင့်အဖြစ် ခွဲထားသည်။ ဖိအားတစ်ခု အဆင့်သည် ၎င်းနှင့်သတ်မှတ်နိုင်သည့် အမြင့်ဆုံးလည်ပတ်မှုဖိအားအတွက် သတ်မှတ်ထားသော စပရိန်တစ်ခုနှင့် သက်ဆိုင်သည်။

Pressure Relief Valve DBD ၏ ဖွဲ့စည်းပုံနှင့် သင်္ကေတများ

DBD ၏သင်္ကေတများ

သတိထားပါ။

1.အရည်ကို စစ်ထုတ်ရပါမယ်။ အနိမ့်ဆုံး စစ်ထုတ်မှု အားကောင်းမှုသည် 20㎛ ဖြစ်သည်။

2. တိုင်ကီသည် အလုံပိတ်နေရမည် ဖြစ်ပြီး လေဝင်ပေါက်တွင် လေစစ်ကို တပ်ဆင်ရပါမည်။

3. စက်ရုံမှထွက်ခွာသည့်အခါ subplate မပါသောထုတ်ကုန်များ, လိုအပ်ပါကအထူးအော်ဒါမှာပါ။

4.Valve fixing screws များသည် ပြင်းထန်မှုအဆင့် (အတန်းအစား 10.9) ဖြစ်ရမည်။ နမူနာစာအုပ်တွင် ဖော်ပြထားသော ကန့်သတ်ချက်များအတိုင်း ၎င်းတို့ကို ရွေးချယ်ပြီး အသုံးပြုပါ။

5. အဆို့ရှင်နှင့်ချိတ်ဆက်ထားသော မျက်နှာပြင်၏ကြမ်းတမ်းမှုသည် 0.8 လိုအပ်သည်။

6. မိတ်လိုက်သည့်အပိုင်း၏ မျက်နှာပြင် အပြီးသတ်ရန် 0.01/100mm လိုအပ်သည်။
