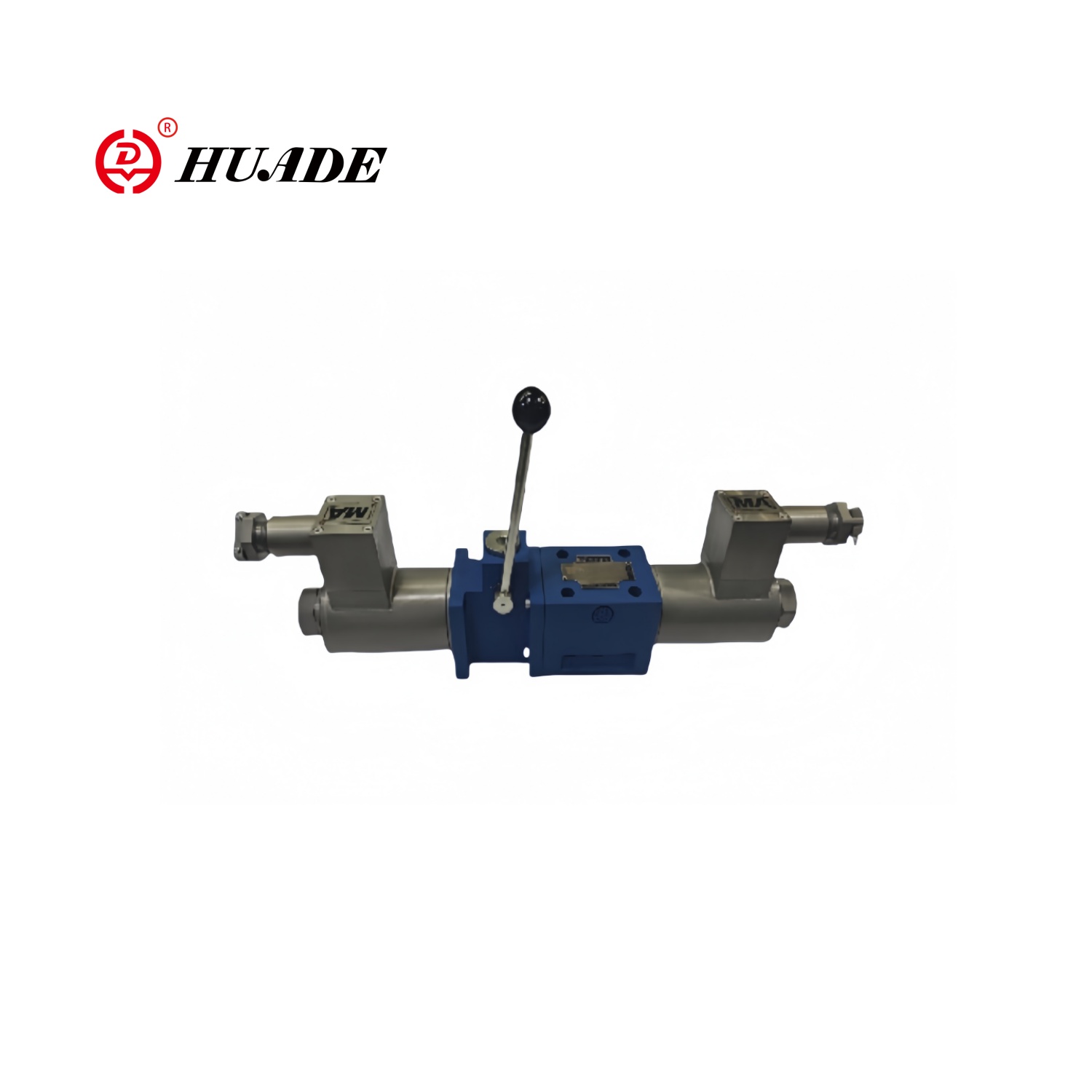

လက်ကိုင် 4wem6 နှင့်အတူပေါက်ကွဲမှု - အထောက်အထား solenoid valve

လက်ကိုင် 4wem6 နှင့်အတူပေါက်ကွဲမှု - အထောက်အထားအထောက်အထား solenoid valve သည် solenoid control နှင့် manual အရေးပေါ်စစ်ဆင်ရေးနှစ်ခုလုံးပါသော dual-function directional control valve ဖြစ်သည်။ ပေါက်ကွဲမှု - အထောက်အထားအထောက်အထား solenoid valve 4wem6 ကိုစက်မှုလုပ်ငန်းဟိုက်ဒရောလစ်နှင့်သိသာထင်ရှားသည့် directional controls နှင့်အရေးပေါ်အခြေအနေကိုင်တွယ်ရန်လိုအပ်သည့် pneumatic system များတွင်ကျယ်ပြန့်စွာအသုံးပြုသည်။

ပေါက်ကွဲမှု - အထောက်အထား - အထောက်အထား - အထောက်အထား Solenoid Valve 4wem6 လက်ကိုင်နှင့်အတူ stait မရှိသောသံမဏိသို့မဟုတ်ကြေးနီအလိတ်အဆို့ရှင်ခန္ဓာကိုယ်ကိုခံနိုင်ရည်ရှိသောသံမဏိသို့မဟုတ်ကြေးနီအဆော့ဖ်နီအဖွဲ့ကိုမွေးစားသည်။ အသုံးပြုသောအခါတွင်စွမ်းအင်ပြတ်တောက်ခြင်း,

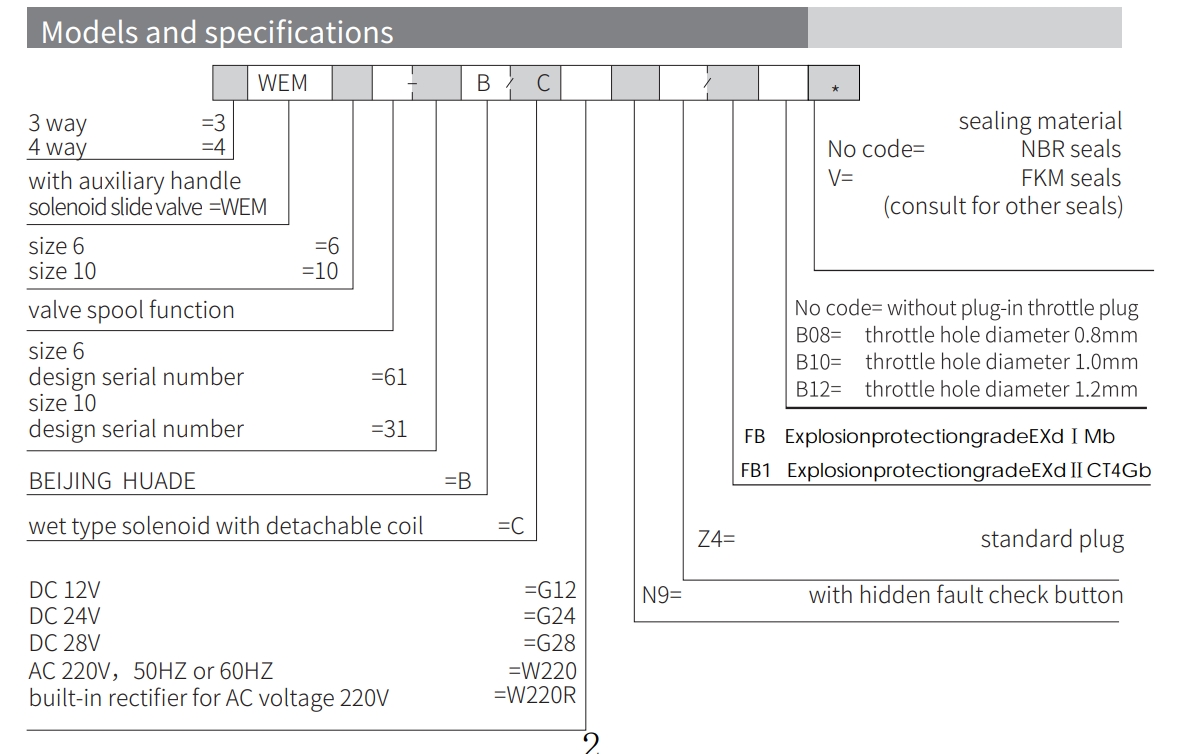

လက်ကိုင် 4wem6 နှင့်အတူပေါက်ကွဲမှု - အထောက်အထား solenoid valve ၏ထုတ်ကုန် parameter သည်

ထုတ်ကုန် 4wem6 နှင့်အတူပေါက်ကွဲမှု - အထောက်အထား solenoid valve ၏ထုတ်ကုန် feature နှင့်လျှောက်လွှာ

အင်္ဂါရပ်များ:

solenoid နှင့် manual တို့ထိန်းချုပ်ထားသောစီးဆင်းမှုကိုဖွင့်ခြင်း, ပိတ်ခြင်းနှင့်လမ်းညွှန်မှု

ဖြုတ်တပ်နိုင်သောကွိုင်နှင့်အတူ Wet-Pin Solenoid

solenoid သည် 90 °လှည့်နိုင်သည်

▶ Subplate Mounting

လျှောက်လွှာ -

4wem6 ပေါက်ကွဲမှုဖြင့် Solenoid Valve ကိုလက်ကိုင်ပါသည့် pedrocememical, သဘာဝဓာတ်ငွေ့နှင့်လောင်စာဆီဓာတ်ငွေ့နှင့်လောင်စာဆီနှင့်လောင်စာဆီနှင့်မြေမှုန့်နှင့်ဖုန်မှုန့်များ,

လက်ကိုင် 4wem6 နှင့်အတူပေါက်ကွဲမှု - အထောက်အထား solenoid valve ၏ section နှင့်သင်္ကေတ

WEMM အမျိုးအစား directional valve သည် solenoid နှင့် operating manking မှလည်ပတ်သော directed spool valve ဖြစ်သည်။ ၎င်းသည်အရည်စီးဆင်းမှု၏ဖွင့်လှစ်ခြင်းနှင့်စီးဆင်းမှု ဦး တည်ချက်ကိုထိန်းချုပ်သည်။

၎င်းကိုအဆို့ရှင်ခန္ဓာကိုယ် (1), solenoids (2) ခု (2) ခု (2) ခု, အဆို့ရှင် spool (3), Reset Spring (4) နှင့် manual control device တစ်ခုရှိသည်။

solenoid စစ်ဆင်ရေး:

အာဏာမရှိသောအခါအဆို့ရှင် spool (3) သည်နွေ ဦး ရာသီ၏လုပ်ဆောင်မှုအောက်တွင်ကြားနေသို့မဟုတ်မူလအနေအထားတွင်ရှိသည်။ Solenoid (2) ၏အင်အားစု (2) အဆို့ရှင် (3) တွင်လုပ်ရပ် (3) တွင်ပါ 0 င်သည်။ ဤနည်းအားဖြင့် P ဘက်သို့ပို့ဆောင်ခြင်းဆီကို P သို့ခေါ်ယူရန် P ဘက်တွင်သို့မဟုတ် P ဘက်မှ B မှ T. သို့ရောက်ရှိသည်။ Solenoid (2) သည် P ဘက်မှခမှခ။ ။

အရန်လက်ကိုင်စစ်ဆင်ရေး:

solateoid ကိုအားမသွင်းသောအခါအဆို့ရှင် spool (3) ကိုအရန်လက်ကိုင်ကိုခွဲထုတ်ခြင်းဖြင့်ပြောင်းရွှေ့နိုင်သည်။ အဘယ်သူသည်အရန်လက်ကိုင် (5) ကိုညာဘက်သို့လှည့်ပါ, ဘောလုံးအဆို့ရှင်သည်အဆို့ရှင် Core (7) နှင့်အဆို့ရှင်သန့်ရှင်းရေး (8) အက်ဥပဒေ (3) တွင်လုပ်ရပ်ကိုလက်ဝဲဘက်သို့ပြောင်းရွှေ့စေသည်။ ဘယ်အချိန်မှာအရန်လက်ကိုင် (5) အခါ။ သုညအနေအထားသို့ပြန်လာသောအခါအဆို့ရှင် spool (3) သည်နွေ ဦး ရာသီ (9) ၏လုပ်ဆောင်မှုအောက်တွင်မူလအနေအထားသို့ပြန်သွားသည်။

ဆောက်လုပ်ပုံ လက်ကိုင် 4wem6 နှင့်အတူပေါက်ကွဲမှု - အထောက်အထား solenoid valve

၏သင်္ကေတများ လက်ကိုင် 4wem6 နှင့်အတူပေါက်ကွဲမှု - အထောက်အထား solenoid valve
