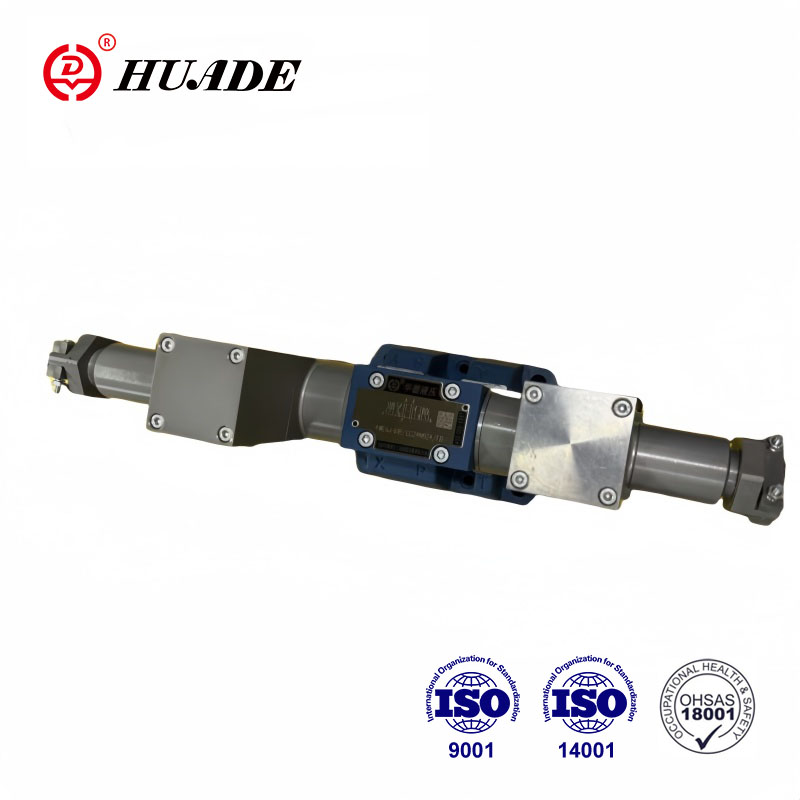

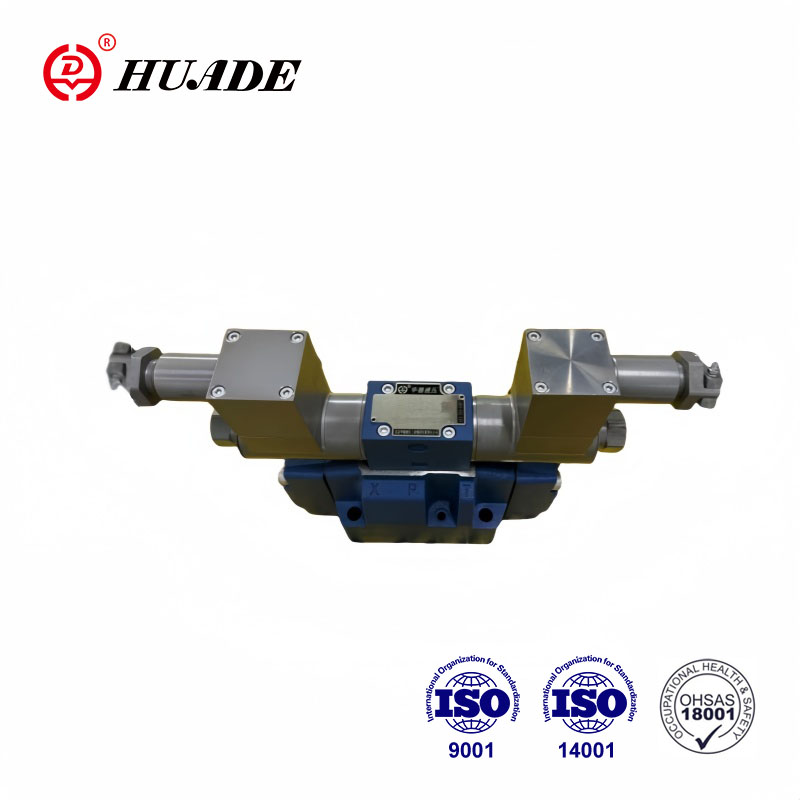

ပေါက်ကွဲဒဏ်ခံနိုင်သော ဆိုလီနွိုက်လမ်းကြောင်းပြ အဆို့ရှင်သည် လျှပ်စစ်သံလိုက်သံလိုက် တွန်းအားမှတဆင့် အရည်စီးဆင်းမှုလမ်းကြောင်းကို ထိန်းချုပ်သည့် ကိရိယာတစ်ခုဖြစ်သည်။ ပေါက်ကွဲမှုဒဏ်ခံနိုင်သော WE6 စီးရီးသည် မီးလောင်လွယ်ပြီး ပေါက်ကွဲနိုင်သောပတ်ဝန်းကျင်တွင် မီးပွားများ သို့မဟုတ် မြင့်မားသောအပူချိန်များမဖြစ်စေကြောင်း သေချာစေရန်အတွက် ပေါက်ကွဲဒဏ်ခံနိုင်သော အထူးဒီဇိုင်းကို အသုံးပြုထားသည်။ ပေါက်ကွဲမှုဒဏ်ခံနိုင်သော ဆိုလီနွိုက်အဆို့ရှင်ကို အဓိကအားဖြင့် ဟိုက်ဒရောလစ် သို့မဟုတ် အနုမြူစနစ်များရှိ အရည်များ စီးဆင်းမှုလမ်းကြောင်းကို ထိန်းချုပ်ရန်အတွက် ကွဲပြားခြားနားသော လုပ်ငန်းခွင်အခြေအနေများ၏ လိုအပ်ချက်များကို ဖြည့်ဆည်းရန် အသုံးပြုပါသည်။
|
နည်းပညာကိန်းဂဏန်းအချက်အလက် |
||
|
ပီပြင်သော အနေအထား |
ရွေးချယ်ခွင့် | |
| ပတ်ဝန်းကျင် အပူချိန် အပိုင်းအခြား (℃) | -30 မှ +50 (NBR တံဆိပ်) | |
| -20 မှ +50 (FKM တံဆိပ်) | ||
| အလေးချိန် | တစ်ခုတည်းသော ဆိုလီနွိုက် (ကီလိုဂရမ်) | 2.6 |
| ဆိုလီနွိုက်နှစ်ထပ် (ကီလိုဂရမ်) | 4.3 | |
| Max.operating pressure | ဆိပ်ကမ်း P၊ A၊ B (ဘား)၊ | 350 |
| Port T (ဘား) | 210 | |
| လည်ပတ်မှုဖိအားသည် ခွင့်ပြုချက်တန်ဖိုးထက် ကျော်လွန်သောအခါ၊ spool သင်္ကေတ A နှင့် B သည် ဖျန်ဖြေရန်အတွက် port T ကို ပြုလုပ်ရပါမည်။ | ||
| မက်တယ်။ စီးဆင်းမှုနှုန်း (L/min) | 80 | |
| ဖြတ်သန်းမှုအပိုင်း (ကြားနေအနေအထားကို ပြောင်းနေသည်) | ဗားရှင်း Q (mm2) | အမည်ခံဧရိယာ၏ 6% ခန့် |
| ဗားရှင်း W (mm2) | အမည်ခံဧရိယာ၏ 3% ခန့် | |
| အရည် | NBR နှင့် FKM တံဆိပ်အတွက်သင့်လျော်သောသတ္တုဆီ | |
| FKM တံဆိပ်အတွက် ဖော့စဖိတ်အက်စတာ | ||
| အရည် အပူချိန် အပိုင်းအခြား (℃) | -30 မှ +80 (NBR တံဆိပ်) | |
| -20 မှ +80 (FKM တံဆိပ်) | ||
| Viscosity range မီလီမီတာ2/s | 2.8 မှ 500 | |
| ညစ်ညမ်းမှုအဆင့် | အများဆုံးခွင့်ပြုနိုင်သော အရည်ညစ်ညမ်းမှုအဆင့်- အတန်းအစား 9. NAS 1638 သို့မဟုတ် 20/18/15၊ ISO4406 | |
| လျှပ်စစ်အချက်အလက် | ||
| ဗို့အားအမျိုးအစား | DC | |
| ရနိုင်သောဗို့အား (V) | ၁၂၊ ၂၄၊ ၃၆၊ ၁၁၀ | |
| ခွင့်ပြုနိုင်သော ဗို့အား (သွေဖည်မှု) % | -15 မှ +10 | |
| ထည့်သွင်းပါဝါ (W) | 30 | |
| ဆိုလီနွိုက်၏လည်ပတ်မှုမုဒ် | အဆက်မပြတ်လုပ်ဆောင်နေပါတယ်။ | |
| ISO 6403 အရ အချိန်ပြောင်းသည်။ | ဖွင့်သည် (ms) | ၂၅ မှ ၄၅ |
| ပိတ် (ms) | ၁၀ မှ ၂၅ | |
| ပြောင်းထားသော ကြိမ်နှုန်း (times/h) | 15000 အထိ | |
| မက်တယ်။ ကွိုင်အပူချိန် (℃) | +၁၅၀ | |
အင်္ဂါရပ်များ:
▶ တိုက်ရိုက်လည်ပတ်သော ပေါက်ကွဲခြင်း ကာကွယ်ရေး လမ်းညွှန်ချက် အမျိုးအစားကို စံအမျိုးအစားအဖြစ် အသုံးပြုသည်။
တပ်ဆင်မျက်နှာပြင်ပေါ်တွင် ISO 4401 DIN24 340 A အမျိုးအစား
▶ စိုစွတ်သောအမျိုးအစား DC ပေါက်ကွဲမှုကို ကာကွယ်သည့် ဆိုလီနွိုက်
▶90° လှည့်၍ရသော ပေါက်ကွဲမှုကို ကာကွယ်နိုင်သော ဆိုလီနွိုက်
▶ ကွိုင်ကို အစားထိုးသည့်အခါ ဖိအား-တင်းကျပ်သည့်အခန်းကို ဖွင့်ရန်မလိုအပ်ပါ။
လျှောက်လွှာ
ပေါက်ကွဲဒဏ်ခံနိုင်သော ဆိုလီနွိုက် လမ်းကြောင်းပြ အဆို့ရှင်များကို ရေနံဓာတုဗေဒ နယ်ပယ်တွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။ ရေနံဓာတုစက်မှုလုပ်ငန်းတွင် ၎င်းတို့ကို ရေနံနှင့် သဘာဝဓာတ်ငွေ့ကဲ့သို့သော မီးလောင်လွယ်သော ပေါက်ကွဲစေတတ်သော မီဒီယာများ၏ စီးဆင်းမှုလမ်းကြောင်းကို ထိန်းချုပ်ရန် အဓိကအသုံးပြုကြသည်။
WE အမျိုးအစား directional control valve သည် ဆီအရည်၏ စတင်ခြင်း၊ ရပ်တန့်ခြင်းနှင့် စီးဆင်းခြင်းလမ်းကြောင်းကို ထိန်းချုပ်ရန်အတွက် အသုံးပြုသော ပေါက်ကွဲခြင်းကာကွယ်ရေးဆိုလီနွိုက်၏ ဦးတည်ရာလမ်းကြောင်းဆိုင်ရာအဆို့ရှင်ဖြစ်သည်။
directional control valves များတွင် အိမ်ရာ (1)၊ solenoids တစ်ခု သို့မဟုတ် နှစ်ခု (2)၊ control spool (3) နှင့် return springs (4) ခု ပါဝင်သည်။
စွမ်းအင်မရှိတော့သောအခြေအနေတွင် ထိန်းချုပ်မှုစပွန်ဆာ (၃) ကို ပြန်စစမ်းများ (၄) ဖြင့် ကြားနေ သို့မဟုတ် မူလအနေအထားတွင် ဆုပ်ကိုင်ထားသည်။ control spool (3) ကို wet pin solenoids (2) ဖြင့် actuated ။
ကျေနပ်လောက်သော လည်ပတ်မှုကို အာမခံရန်အတွက် ဆိုလီနွိုက်ဖိအားခန်းတွင် ဆီဖြည့်ထားကြောင်း သေချာစေရန် ဂရုပြုသင့်သည်။
control spool(3) ကို solenoid(2) နှင့် pushing rod(5) ဖြင့် မျှော်လင့်ထားသည့် အနေအထားသို့ ရွှေ့လိုက်ပြီး ၎င်းသည် P မှ A နှင့် B မှ T သို့မဟုတ် P မှ B နှင့် A မှ T သို့ အခမဲ့စီးဆင်းစေသည်။
ပေါက်ကွဲမှုကာကွယ်ရေးဆိုလီနွိုက်(၂)ကို ပါဝါပိတ်သောအခါ၊ ထိန်းချုပ်မှုအဆို့ရှင်ဒြပ်စင် (၃)ကို စပရိန်ပြန်လည်သတ်မှတ်ခြင်းဖြင့် မူလအနေအထားသို့ တွန်းပို့သည်။
4WE6...61B/O..ရိုက်ပါ။ (လုပ်ဆောင်ချက် A၊ C နှင့် D တွင် ကန့်သတ်ထားသည်။
ဤအမျိုးအစားတွင် switching positions 2 ခုနှင့် ယန္တရားပေါက်ကွဲခြင်းကာကွယ်မှု solenoid ကိုရှာဖွေခြင်းမရှိဘဲ directional control valves 2 ခုပါရှိသည်။
4WE6...61B/0F... သွေးခုန်နှုန်း အဆို့ရှင်ကို ရိုက်ပါ။ (လုပ်ဆောင်ချက် A၊ C နှင့် D တွင် ကန့်သတ်ထားသည်။
၎င်းတွင် switching position 2 ခု၊ ပေါက်ကွဲခြင်းကာကွယ်မှု solenoids 2 ခုနှင့် directional control valve 1 ခု ပါရှိသည်။ 2 switching positions များကို သီးခြားစီသတ်မှတ်ထားသောကြောင့် ပေါက်ကွဲမှုကာကွယ်ရေးဆိုလီနွိုက်ကို စဉ်ဆက်မပြတ်လျှပ်စစ်ဓာတ်အားဖြည့်ရန်မလိုအပ်ပါ။
Cartridge အခိုးအငွေ့
ကူးပြောင်းခြင်းလုပ်ငန်းစဉ်အတွင်း အမှန်တကယ်စီးဆင်းမှုသည် valve ၏စွမ်းဆောင်ရည်ကန့်သတ်ချက်များထက် ပိုကြီးသောကြောင့် cartridge throttle သည် လိုအပ်ပါသည်။ ဤယမ်းတောင့်အား directional control valve ၏ P channel တွင် ထည့်သွင်းထားပါသည်။
Explosion-Proof Solenoid Valve WE6 စီးရီး၏ ဖွဲ့စည်းပုံ
သင်္ကေတများ
