လက်ကိုင် 4wem10 နှင့်အတူပေါက်ကွဲမှု - အထောက်အထား solenoid valve

အရေးပေါ်လက်ရာလက်ကိုင် 4wem10 နှင့်ပေါက်ကွဲခြင်း - အထောက်အထားအထောက်အထား Solenoid Valve သည်လောင်ကျွမ်းနိုင်သောနှင့်ပေါက်ကွဲနိုင်သောပတ်ဝန်းကျင်များအတွက်အထူးဒီဇိုင်းပြုလုပ်ထားသောစက်မှုဇုန်အဆို့ရှင်ဖြစ်သည်။ Solenoid Valve 4wem10 ၏ဘုံဗို့အားသည် 24vdc သို့မဟုတ် 220vac ဖြစ်ပြီးပေါက်ကွဲမှုအထောက်အကူပြုသည့်ကွိုင်သည် On-site power supply နှင့်ကိုက်ညီရမည်။ အလိုအလျောက်ထိန်းချုပ်မှုမအောင်မြင်ပါကအရေးပေါ်လက်ကိုင်သည်ယိုစိမ့်မှုသို့မဟုတ်ပေါက်ကွဲမှုကိုကာကွယ်ရန်အဆို့ရှင်ကိုလျင်မြန်စွာဖြတ်ပစ်နိုင်သည်သို့မဟုတ်ဖွင့်နိုင်သည်။

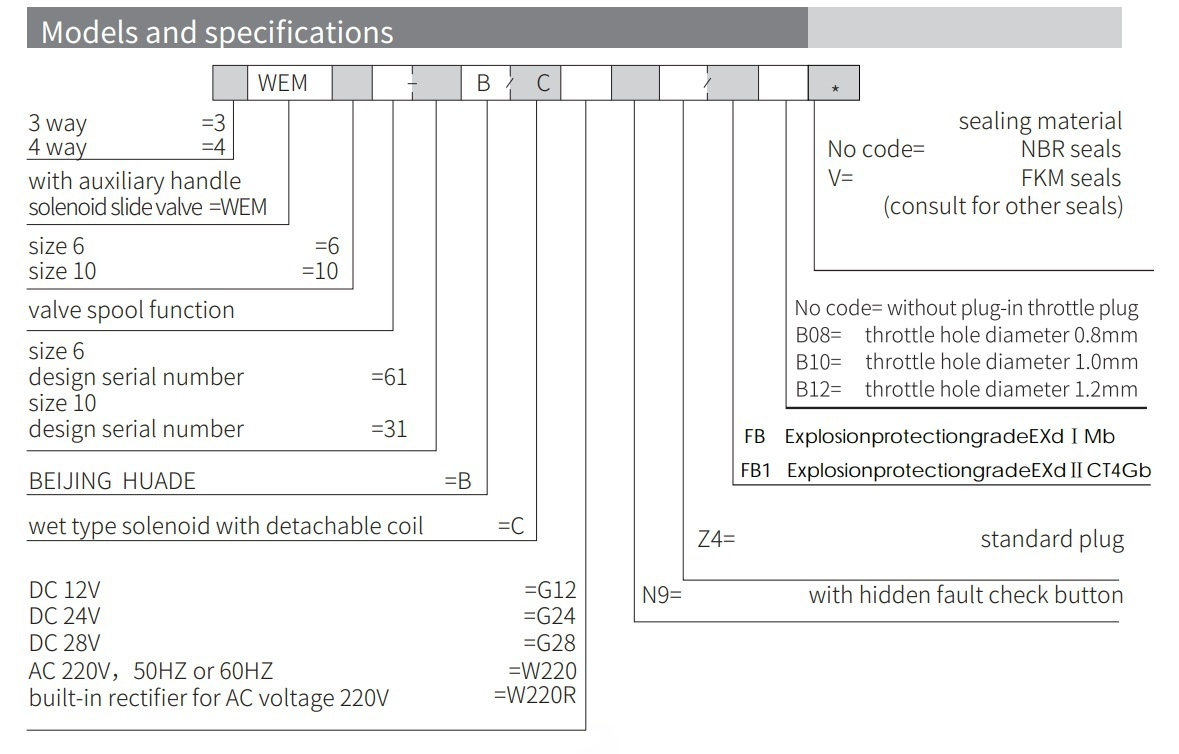

ထုတ်ကုန် 4wem10 နှင့်အတူပေါက်ကွဲမှု - အထောက်အထား solenoid valve ၏ထုတ်ကုန် parameter သည်

ထုတ်ကုန် 4wem10 နှင့်အတူပေါက်ကွဲမှု - အထောက်အထား - အထောက်အထား solenoid valve ၏ထုတ်ကုန်အင်္ဂါရပ်နှင့် application

အင်္ဂါရပ်များ:

▶အရွယ်အစား 6 မှ 10

▶အမြင့်ဆုံးအလုပ်လုပ်ဖိအား 350 ဘား

▶အများဆုံးအလုပ်လုပ်နေသောစီးဆင်းမှုနှုန်း 120 ဌ / min

solenoid နှင့် manual တို့ထိန်းချုပ်ထားသောစီးဆင်းမှုကိုဖွင့်ခြင်း, ပိတ်ခြင်းနှင့်လမ်းညွှန်မှု

ဖြုတ်တပ်နိုင်သောကွိုင်နှင့်အတူ Wet-Pin Solenoid

solenoid သည် 90 °လှည့်နိုင်သည်

▶ Subplate Mounting

လျှောက်လွှာ -

Pipeline လက်ကိုင်နှင့်ဓာတုအပင်များ, ဓာတ်ငွေ့လျှပ်စစ်ဓာတ်အားပေးဌာနများ,

လက်ကိုင် 4wem10 နှင့်အတူပေါက်ကွဲမှု - သက်သေအထောက်အထား solenoid valve ၏အပိုင်းနှင့်သင်္ကေတ

WEMM အမျိုးအစား directional valve သည် solenoid နှင့် operating manking မှလည်ပတ်သော directed spool valve ဖြစ်သည်။ ၎င်းသည်အရည်စီးဆင်းမှု၏ဖွင့်လှစ်ခြင်းနှင့်စီးဆင်းမှု ဦး တည်ချက်ကိုထိန်းချုပ်သည်။

လက်ကိုင် 4wem10 နှင့်အတူပေါက်ကွဲမှုအထောက်အထား - အထောက်အထား solenoid valve ကိုအဆို့ရှင်ခန္ဓာကိုယ် (1), တစ် solenoids (2), အဆို့ရှင် (3), အဆို့ရှင် spool (3),

solenoid စစ်ဆင်ရေး:

အာဏာမရှိသောအခါအဆို့ရှင် spool (3) သည်နွေ ဦး ရာသီ၏လုပ်ဆောင်မှုအောက်တွင်ကြားနေသို့မဟုတ်မူလအနေအထားတွင်ရှိသည်။ Solenoid (2) ၏အင်အားစု (2) အဆို့ရှင် (3) တွင်လုပ်ရပ် (3) တွင်ပါ 0 င်သည်။ ဤနည်းအားဖြင့် P ဘက်သို့ပို့ဆောင်ခြင်းဆီကို P သို့ခေါ်ယူရန် P ဘက်တွင်သို့မဟုတ် P ဘက်မှ B မှ T. သို့ရောက်ရှိသည်။ Solenoid (2) သည် P ဘက်မှခမှခ။ ။

အရန်လက်ကိုင်စစ်ဆင်ရေး:

solateoid ကိုအားမသွင်းသောအခါအဆို့ရှင် spool (3) ကိုအရန်လက်ကိုင်ကိုခွဲထုတ်ခြင်းဖြင့်ပြောင်းရွှေ့နိုင်သည်။ အဘယ်သူသည်အရန်လက်ကိုင် (5) ကိုညာဘက်သို့လှည့်ပါ, ဘောလုံးအဆို့ရှင်သည်အဆို့ရှင် Core (7) နှင့်အဆို့ရှင်သန့်ရှင်းရေး (8) အက်ဥပဒေ (3) တွင်လုပ်ရပ်ကိုလက်ဝဲဘက်သို့ပြောင်းရွှေ့စေသည်။ ဘယ်အချိန်မှာအရန်လက်ကိုင် (5) အခါ။ သုညအနေအထားသို့ပြန်လာသောအခါအဆို့ရှင် spool (3) သည်နွေ ဦး ရာသီ (9) ၏လုပ်ဆောင်မှုအောက်တွင်မူလအနေအထားသို့ပြန်သွားသည်။

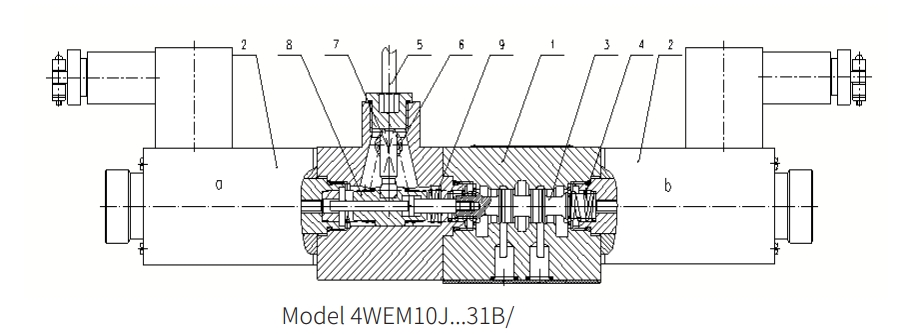

ဆောက်လုပ်ပုံ လက်ကိုင် 4wem10 နှင့်အတူပေါက်ကွဲမှု - အထောက်အထား solenoid valve

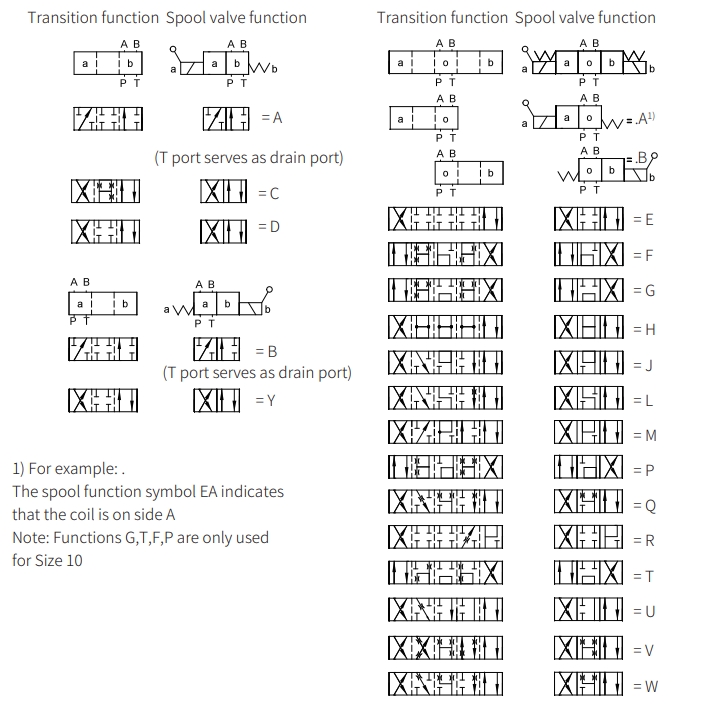

၏သင်္ကေတများ လက်ကိုင် 4wem10 နှင့်အတူပေါက်ကွဲမှု - အထောက်အထား solenoid valve
