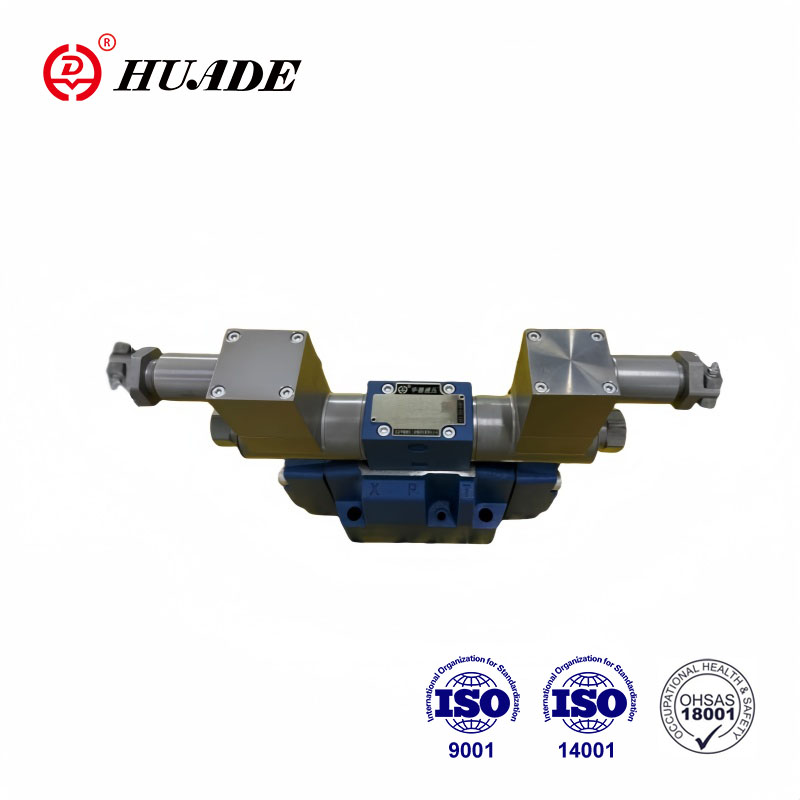

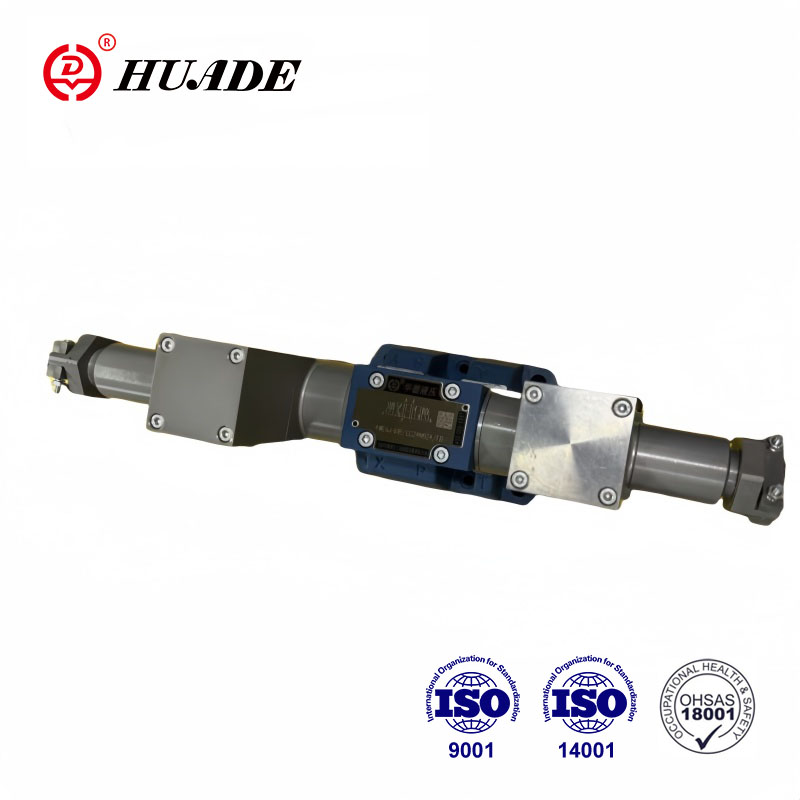

Huade ၏ပေါက်ကွဲဒဏ်ခံနိုင်သော ဟိုက်ဒရောလစ်အဆို့ရှင်များသည် သံချေးတက်ခြင်းခံနိုင်သော အရည်အသွေးမြင့်ပစ္စည်းများကို အသုံးပြု၍ အထူးဒီဇိုင်းနှင့် ထုတ်လုပ်ရေးနည်းပညာကို လက်ခံကျင့်သုံးသည်။ ပေါက်ကွဲမှုဒဏ်ခံနိုင်သော အဆို့ရှင် WE10 စီးရီးကို သတ္တုတွင်း၊ ကျောက်မီးသွေးနှင့် ဓာတုဗေဒ လုပ်ငန်းများတွင် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုကြသည်။ Huade သည် တရုတ်နိုင်ငံ၏ ယုံကြည်စိတ်ချရသော အမျိုးသားအမှတ်တံဆိပ်ဖြစ်သည်။ စက်ရုံတွင် အဆင့်မြင့် ထုတ်လုပ်မှုနည်းပညာနှင့် စမ်းသပ်ကိရိယာများ ပါရှိပြီး ထုတ်ကုန်အရည်အသွေးကို အထူးဂရုပြုပါသည်။
| နည်းပညာဆိုင်ရာအချက်အလက် | ||
| ပီပြင်သော အနေအထား | ရွေးချယ်ခွင့် | |
| ပတ်ဝန်းကျင် အပူချိန် အပိုင်းအခြား (℃) | -30 မှ +50 (NBR တံဆိပ်) | |
| -20 မှ +50 (FKM တံဆိပ်) | ||
| အလေးချိန် | တစ်ခုတည်းသော ဆိုလီနွိုက် (ကီလိုဂရမ်) | 5.9 |
| ဆိုလီနွိုက်နှစ်ထပ် (ကီလိုဂရမ်) | 8.9 | |
| Max.operating pressure | ဆိပ်ကမ်း P၊ A၊ B (ဘား)၊ | 350 |
| Port T (ဘား) | 210 | |
| လည်ပတ်မှုဖိအားသည် ခွင့်ပြုချက်တန်ဖိုးထက် ကျော်လွန်သောအခါ၊ spool သင်္ကေတ A နှင့် B သည် ဖျန်ဖြေရန်အတွက် port T ကို ပြုလုပ်ရပါမည်။ | ||
| မက်တယ်။ စီးဆင်းမှုနှုန်း (L/min) | 120 | |
| ဖြတ်သန်းမှုအပိုင်း (ကြားနေအနေအထားကို ပြောင်းနေသည်) | ဗားရှင်း V (မီလီမီတာ2) | 11(A/B → T); 10.3(P → A/B) |
| ဗားရှင်း W (mm2) | 2.5(A/B→T) | |
| ဗားရှင်း Q (mm2) | 5.5(A/B →T) | |
| အရည် | NBR နှင့် FKM တံဆိပ်အတွက်သင့်လျော်သောသတ္တုဆီ | |
| FKM တံဆိပ်အတွက် ဖော့စဖိတ်အက်စတာ | ||
| အရည် အပူချိန် အပိုင်းအခြား (℃) | -30 မှ +80 (NBR တံဆိပ်) | |
| -20 မှ +80 (FKM တံဆိပ်) | ||
| Viscosity range မီလီမီတာ2/s | 2.8 မှ 500 | |
| ညစ်ညမ်းမှုအဆင့် | အများဆုံးခွင့်ပြုနိုင်သော အရည်ညစ်ညမ်းမှုအဆင့်- အတန်းအစား 9. NAS 1638 သို့မဟုတ် 20/18/15၊ ISO4406 | |
| လျှပ်စစ်အချက်အလက် | ||
| ဗို့အားအမျိုးအစား | DC | |
| ရနိုင်သောဗို့အား (V) | ၁၂၊ ၂၄၊ ၃၆၊ ၁၁၀ | |
| ဗို့အား ခံနိုင်ရည် (အမည်ခံ ဗို့အား) % | -15 မှ +10 | |
| ဓာတ်အားသုံးစွဲမှု (W) | 35 | |
| တာဝန်သံသရာ | အဆက်မပြတ် | |
| ISO 6403 အရ အချိန်ပြောင်းသည်။ | ဖွင့်သည် (ms) | ၄၅ မှ ၆၀ |
| ပိတ် (ms) | 20 မှ 30 | |
| ပြောင်းထားသော ကြိမ်နှုန်း (times/h) | 15000 အထိ | |
| DIN 40050 အရ ကာကွယ်မှုအဆင့် | IP65 | |
| မက်တယ်။ ကွိုင်အပူချိန် (℃) | +၁၅၀ | |
အင်္ဂါရပ်များ:
▶ တိုက်ရိုက်လည်ပတ်သော ပေါက်ကွဲမှုဒဏ်ခံနိုင်သော ဆိုလီနွိုက် လည်ပတ်မှု လမ်းညွှန်ချက်ကို စံအဖြစ် အသုံးပြုသည်။
တပ်ဆင်မျက်နှာပြင်ပေါ်တွင် ISO 4401 DIN24 340 A အမျိုးအစား
▶ စိုစွတ်သောအမျိုးအစား DC ပေါက်ကွဲမှုကို ကာကွယ်သည့် ဆိုလီနွိုက်
▶90° လှည့်၍ရသော ပေါက်ကွဲမှုကို ကာကွယ်နိုင်သော ဆိုလီနွိုက်
▶ ကွိုင်ကို အစားထိုးသည့်အခါ ဖိအားတင်းသည့်အခန်းကို ဖွင့်ရန်မလိုအပ်ပါ။
လျှောက်လွှာ
WE အမျိုးအစား explosion-proof valve သည် ဆီအရည်၏ စတင်ခြင်း၊ ရပ်တန့်ခြင်းနှင့် စီးဆင်းမှုလမ်းကြောင်းကို ထိန်းချုပ်ရန်အတွက် အသုံးပြုသော ပေါက်ကွဲခြင်းကာကွယ်ရေး ဆိုလီနွိုက်၏ ဦးတည်ရာလမ်းကြောင်း အဆို့ရှင်ဖြစ်သည်။
ဦးတည်ချက်ထိန်းချုပ်မှုအဆို့ရှင်များတွင် အိမ်ရာ(၁)ခု၊ ဆိုလီနွိုက်တစ်ခု သို့မဟုတ် နှစ်ခု(၂)၊ ထိန်းချုပ်မှုစပွန်(၃)၊ နှင့် တစ်ခု သို့မဟုတ် နှစ်ခုပြန်စပရိန်(၄)ခု ပါဝင်သည်။ စွမ်းအင်မရှိတော့သည့်အခြေအနေတွင် ထိန်းချုပ်မှုစပွန်ဆာ(၃)ကို ပြန်စစမ်း(၄)ဖြင့် (သွေးခုန်နှုန်းစပွန်ဆာများမှလွဲ၍) ကြားနေ သို့မဟုတ် ကနဦးအနေအထားတွင် ထိန်းထားသည်။ control spool (3) ကို wet pin solenoids (2) ဖြင့် actuated ။
ကျေနပ်လောက်သော လည်ပတ်မှုကို အာမခံရန်အတွက် ဆိုလီနွိုက်ဖိအားခန်းတွင် ဆီဖြည့်ထားကြောင်း သေချာစေရန် ဂရုပြုသင့်သည်။
control spool(3) ကို solenoid(2) နှင့် pushing rod(5) ဖြင့် မျှော်လင့်ထားသည့် အနေအထားသို့ ရွှေ့ပြီး၊
၎င်းသည် P မှ Aand B သို့ T သို့မဟုတ် P သို့ B နှင့် A မှ T သို့ လွတ်လပ်စွာစီးဆင်းမှုကိုပေးသည်။
ပေါက်ကွဲမှုကာကွယ်ရေးဆိုလီနွိုက်(၂)ကို ပါဝါပိတ်သောအခါ၊ ထိန်းချုပ်မှုအဆို့ရှင်(၃)ကို တွန်းပို့သည်။
စပရိန် (၄) ကို ပြန်လည်သတ်မှတ်ခြင်းဖြင့် ကနဦး အနေအထားသို့ ရောက်ရှိရန်။
Explosion-Proof Solenoid Valve WE10 ဖွဲ့စည်းပုံ
သင်္ကေတများ
