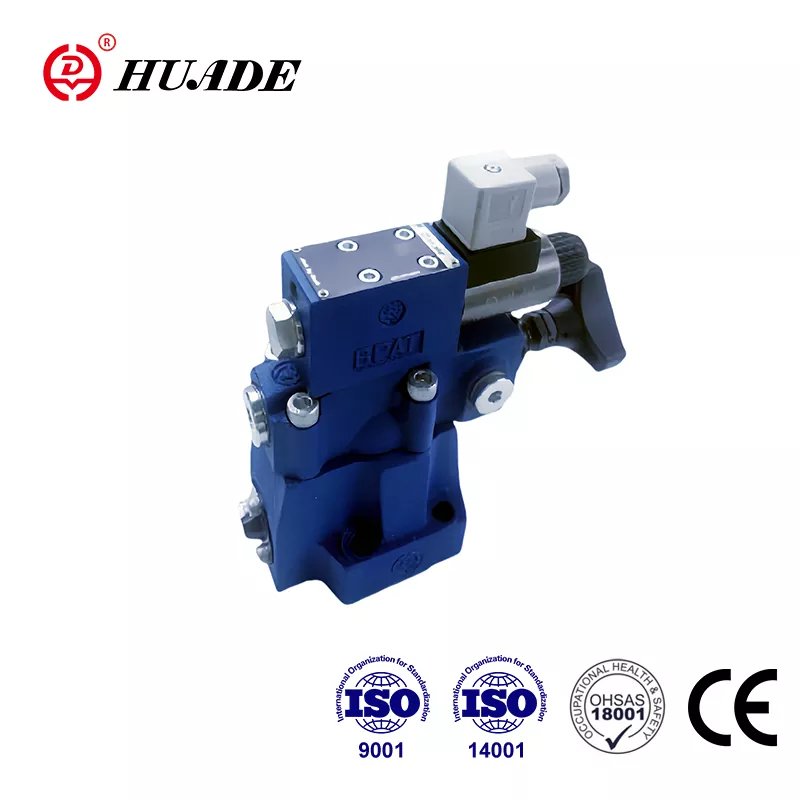

Pressure Shut-off Valve DAW

1979 ခုနှစ်တွင် စတင်တည်ထောင်ခဲ့ပြီး Huade Hydraulic သည် Bosch Rexroth နှင့် နှစ်ကြိမ်တိုင်တိုင် ပူးပေါင်းဆောင်ရွက်ခဲ့ပါသည်။ ရေရှည်ပူးပေါင်းဆောင်ရွက်မှုနှစ်ခုသည် Huade® ဖိအားအဆို့ရှင်များကို Rexroth ထုတ်ကုန်များကဲ့သို့ တူညီသောအဆင့်သို့ရောက်ရှိစေပါသည်။ Type DAW ဖိအားအပိတ်အဆို့ရှင်များသည် Rexroth မှ တူညီသောစီးရီးများကို စျေးနှုန်းသက်သာစွာဖြင့် အစားထိုးနိုင်ပါသည်။ တရုတ်နိုင်ငံ၏ ဟိုက်ဒရောလစ်စက်မှုလုပ်ငန်းတွင် ထိပ်တန်းအမှတ်တံဆိပ်တစ်ခုအနေဖြင့် လုပ်ငန်း၏အကိုင်းအခက်အားလုံး ISO9001၊ ISO14001 နှင့် OH SAS18001 ကို အောင်မြင်ပြီးဖြစ်သည်။ Huade® ဖိအားအပိတ်အဆို့ရှင် DAW သည် CE လက်မှတ်ကို အောင်မြင်ပြီးဖြစ်သည်။ Huade® ဖိအားအဆို့ရှင်များသည် ကျယ်ပြန့်သောစျေးကွက်အသိအမှတ်ပြုမှုနှင့် သုံးစွဲသူယုံကြည်မှုကို ရရှိထားသည်။

Pressure Shut-off Valve DAW ၏ ထုတ်ကုန်ပါရာမီတာ

ထုတ်ကုန်အင်္ဂါရပ်နှင့် Pressure Shut-off Valve DAW ကိုအသုံးပြုခြင်း။

အင်္ဂါရပ်များ:

▶ subplate တပ်ဆင်ခြင်းအတွက်

▶ ချိန်ညှိမှုဆိုင်ရာ အချက် ၄ ချက်-

● Rotary ခလုတ်

● အတွင်းပိုင်း ဆဋ္ဌဂံနှင့် အကာအကွယ် ဦးထုပ်ပါသော အင်္ကျီလက်

● အတိုင်းအတာဖြင့် လော့ခ်ချနိုင်သော rotary ခလုတ်

● စကေးဖြင့် Rotary ခလုတ်

▶ ဖိအားအဆင့်သတ်မှတ်ချက် ၃ ခု

▶ တပ်ဆင်ထားသော ဦးတည်ချက်အဆို့ရှင်မှတစ်ဆင့် ဆိုလီနွိုက်ဖြင့် တွန်းထုတ်ခြင်း

လျှောက်လွှာ

ဖိအားထိန်းချုပ်မှုအဆို့ရှင် အမျိုးအစား DAW များသည် ရှေ့ပြေးလုပ်ဆောင်သော ဖိအားပိတ်အဆို့ရှင်များဖြစ်သည်။ accumulator loading pressure ရောက်သည်နှင့်တပြိုင်နက် ၎င်းတို့အား ဖိအားမရှိသော by-pass သို့ ပန့်စီးဆင်းမှုကို ပြောင်းရန်အတွက် အသုံးပြုသည်။ အဆို့ရှင်အတွက် နောက်ထပ်အသုံးချပရိုဂရမ်များသည် မြင့်မားသောဖိအားနိမ့်ပန့်များပါသည့် စနစ်များတွင်ဖြစ်သည်။ ဤအခြေအနေတွင် ဖိအားနိမ့်ပန့်ကို သတ်မှတ်ဖိအားမြင့်ရောက်သည်နှင့်တပြိုင်နက် ဖိအားမရှိသော ဖြတ်သန်းဖြတ်သန်းမှုသို့ ပြောင်းသည်။

အပိုင်းနှင့် ဖိအားများပိတ်ခြင်း Valve DAW ၏ သင်္ကေတများ

ဖိအားပိတ်အဆို့ရှင်များသည် အခြေခံအားဖြင့် main spool တပ်ဆင်မှုနှင့်အတူ ပင်မအဆို့ရှင်၊ ဖိအားချိန်ညှိမှုဒြပ်စင်နှင့် စစ်ဆေးသောအဆို့ရှင်ပါ၀င်သည်။ အရွယ်အစား 10 valves တွင် check valve ကို main valve တွင် တည်ဆောက်ထားသည်။ valve အရွယ်အစား 25 နှင့် 32 တွင် check valve ကို main valve အောက်တွင် ထည့်သွင်းထားသော သီးခြားပန်းကန်တစ်ခုတွင် တည်ဆောက်ထားသည်။

Pressure shut-of valve အမျိုးအစား DAW

P မှ A သို့မဟုတ် P သို့ T သို့ လမ်းကြောင်းပြောင်းခြင်း

ပန့်သည် check valve (1) မှတဆင့် ဟိုက်ဒရောလစ်စနစ် (P မှ A) သို့ စီးဆင်းသည်။ ဆိပ်ကမ်း A တွင် ဖိအားသည် ရှေ့ပြေးလိုင်း (၃) မှ pilot control spool (4) မှတဆင့် လုပ်ဆောင်သည်။ တစ်ချိန်တည်းမှာပင်၊ port P မှဖိအားများသည် main spool ၏ spring loaded side (6) နှင့် poppet (8) pilot valve (2) တို့မှတဆင့် orifices (7) မှတဆင့်ဖြတ်သန်းသွားသည်။ ဟိုက်ဒရောလစ်စနစ်တွင် သတ်မှတ်ဖြတ်တောက်ထားသော ဖိအားရောက်ရှိသည်နှင့်တစ်ပြိုင်နက်၊ poppet(8) သည် spring(9) ကို ဆန့်ကျင်သည်။ ယခုအခါ ဖိအားအရည်များသည် ပေါက်ပေါက် (၅) နှင့် (၇) မှတဆင့် နွေဦးခန်း (၁၁) သို့ စီးဆင်းသည်။ ထံမှ

ဤတွင်၊ အရည်အား valve အမျိုးအစား DA...30B/... တွင် control line မှတဆင့် tank အတွင်းသို့ ပြန်ပို့သည် သို့မဟုတ် valve type DA.30B/..Y... orifice (5) ကြောင့်လည်းကောင်း၊ (၇) ဖိအားကျဆင်းမှုသည် main spool (6) တွင် ရှိနေသည်။ main spool(6) သည် ယခုအခါ ၎င်း၏ထိုင်ခုံမှ ရုတ်သိမ်းလိုက်ပြီး P မှ T ချိတ်ဆက်မှုကို ဖွင့်ပေးပါသည်။ check valve(1) သည် ယခုအခါ A မှ P ချိတ်ဆက်မှုကို လုပ်ဆောင်ပေးပါသည်။ poppet(8) ကို pilot မှတစ်ဆင့် system pressure ဖြင့် ဖွင့်ထားပြီဖြစ်သည်။ spool (4)။

P မှ T သို့မဟုတ် P သို့ A သို့ လမ်းကြောင်းပြောင်းခြင်း

pilot spool (4) ၏ဧရိယာသည် poppet(8) ၏ထိရောက်သောဧရိယာထက် 17% ပိုကြီးသည်။ ထို့ကြောင့် pilot spool (4) တွင် ထိရောက်သော စွမ်းအားသည် poppet (8) ရှိ ထိရောက်သော အင်အားထက် 17% ပိုများသည်။ switching pressure differential နဲ့ ကိုက်ညီတဲ့ valve ရဲ့ cut-off pressure နဲ့ ဆက်စပ်နေတဲ့ actuator pressure ကျသွားတဲ့အခါ spring(9) က poppet(8) ကို သူ့ရဲ့ seat ပေါ်ကို တွန်းပေးပါတယ်။ ထို့နောက် main spool (6) ၏ spring loaded side တွင် ဖိအားကို တည်ဆောက်ထားသည်။ ၎င်းသည် main spool (6) ကို ပိတ်ပြီး ချိတ်ဆက်မှုကို P မှ T မှ ခွဲထုတ်သည်။ pump flow သည် နောက်တစ်ကြိမ် ဖြတ်သန်းသွားပါသည်။ ဟိုက်ဒရောလစ်စနစ် (P မှ A) သို့ check valve (1) ။

solenoid actuated directional valve(12) သည် pilot valve (2) အောက်ရှိ set cut-off pressure ကို P မှ T သို့မဟုတ် form P သို့ A သို့ပြောင်းနိုင်သည်။

DAW20,30 ...30B ၏ ဖွဲ့စည်းပုံ

DAW...30B ၏ သင်္ကေတများ
