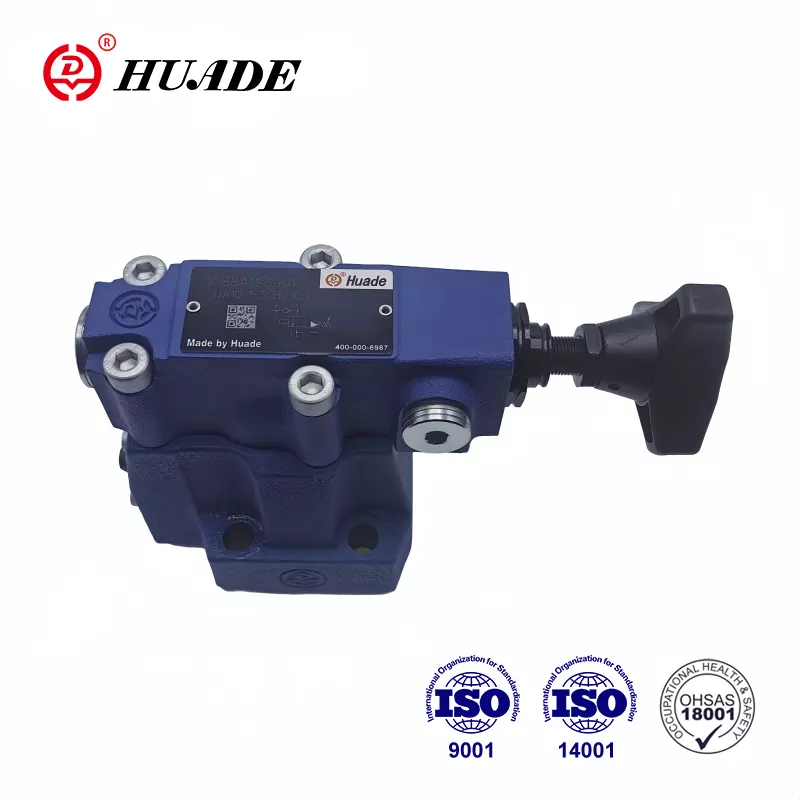

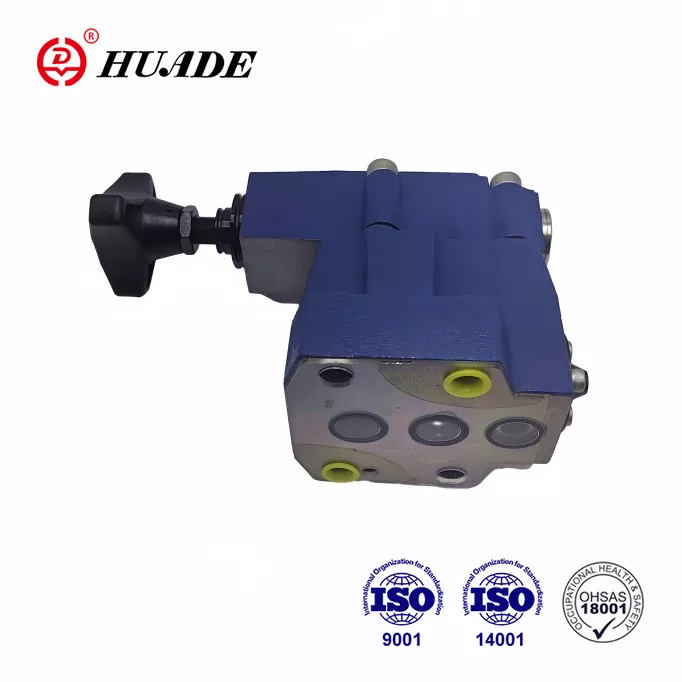

Pressure Shut-off Valve DA

တရုတ်နိုင်ငံ၏ ဟိုက်ဒရောလစ်စက်မှုလုပ်ငန်းတွင် ထိပ်တန်းအမှတ်တံဆိပ်တစ်ခုအနေဖြင့် Huade® ဟိုက်ဒရောလစ်ဖိအားအဆို့ရှင်များသည် ပိုမိုသက်သာသောစျေးနှုန်းဖြင့် ပထမဆင့်အမှတ်တံဆိပ်များနှင့် ယှဉ်နိုင်သော ၎င်းတို့၏အရည်အသွေးအတွက် စျေးကွက်မှ နှစ်သက်သဘောကျကြသည်။ Huade® ဖိအားသက်သာသောအဆို့ရှင် DA သည် ရေရှည်ပူးပေါင်းဆောင်ရွက်မှုနှစ်ခုကြောင့် Rexroth မှပေးသော စီးရီးထုတ်ကုန်များကို အစားထိုးနိုင်သည်။ လုပ်ငန်း၏ဌာနခွဲများအားလုံးသည် အဓိကနိုင်ငံတော်စနစ်အသိအမှတ်ပြုလက်မှတ်များဖြစ်သည့် ISO9001၊ ISO14001 နှင့် OH SAS18001 တို့ကို ကျော်ဖြတ်ပြီးဖြစ်သည်။ Huade Hydraulic သည် ကမ္ဘာတစ်ဝှမ်းမှ အဆင့်မြင့်စက်ပစ္စည်း 750 ကျော်ကို မိတ်ဆက်ပေးခဲ့သည်။ ဖိအားအဆို့ရှင်တစ်ခုစီ၏ စွမ်းဆောင်ရည်ကို သေချာစေရန် ကောင်းမွန်သော စစ်ဆေးရေးစနစ်လည်း ပါရှိသည်။

Pressure Shut-off Valve DA ၏ ထုတ်ကုန်ပါရာမီတာ

ထုတ်ကုန်အင်္ဂါရပ်နှင့် Pressure Shut-off Valve DA ၏အသုံးချမှု

အင်္ဂါရပ်များ:

▶ subplate တပ်ဆင်ခြင်းအတွက်

▶ ချိန်ညှိမှုဆိုင်ရာ အချက် ၄ ချက်-

● Rotary ခလုတ်

● အတွင်းပိုင်း ဆဋ္ဌဂံနှင့် အကာအကွယ် ဦးထုပ်ပါသော အင်္ကျီလက်

● အတိုင်းအတာဖြင့် လော့ခ်ချနိုင်သော rotary ခလုတ်

● စကေးဖြင့် Rotary ခလုတ်

▶ ဖိအားအဆင့်သတ်မှတ်ချက် ၃ ခု

▶ တပ်ဆင်ထားသော ဦးတည်ချက်အဆို့ရှင်မှတစ်ဆင့် ဆိုလီနွိုက်ဖြင့် တွန်းထုတ်ခြင်း

လုပ်ဆောင်ချက်၊ အပိုင်းနှင့် Pressure Shut-off Valve DA ၏ သင်္ကေတများ

Pressure control valves အမျိုးအစား DA များသည် pilot operated pressure shut-off valves များဖြစ်သည်။ accumulator loading pressure ရောက်သည်နှင့်တပြိုင်နက် ၎င်းတို့အား ဖိအားမရှိသော by-pass သို့ ပန့်စီးဆင်းမှုကို ပြောင်းရန်အတွက် အသုံးပြုသည်။ အဆို့ရှင်အတွက် နောက်ထပ်အသုံးချပရိုဂရမ်များသည် မြင့်မားသောဖိအားနိမ့်ပန့်များပါသည့် စနစ်များတွင်ဖြစ်သည်။ ဤအခြေအနေတွင် ဖိအားနိမ့်ပန့်ကို သတ်မှတ်ဖိအားမြင့်ရောက်သည်နှင့်တပြိုင်နက် ဖိအားမရှိသော ဖြတ်သန်းဖြတ်သန်းမှုသို့ ပြောင်းသည်။

Pressure shut off valves DA တွင် အခြေခံအားဖြင့် main spool assembly ဖြင့် main valve ၊ pilot valve နှင့်အတူ pressure adjustment element နှင့် check valve တို့ပါဝင်သည်။ အရွယ်အစား 10 valves တွင် check valve ကို main valve တွင် တည်ဆောက်ထားသည်။ valve အရွယ်အစား 25 နှင့် 32 တွင် check valve ကို main valve အောက်တွင် ထည့်သွင်းထားသော သီးခြားပန်းကန်တစ်ခုတွင် တည်ဆောက်ထားသည်။

Pressure shut-off valve အမျိုးအစား DA

P မှ A သို့မဟုတ် P သို့ T သို့ လမ်းကြောင်းပြောင်းခြင်း

ပန့်သည် check valve (1) မှတဆင့် ဟိုက်ဒရောလစ်စနစ် (P မှ A) သို့ စီးဆင်းသည်။ ဆိပ်ကမ်း A တွင် ဖိအားသည် ရှေ့ပြေးလိုင်း (၃) မှ pilot control spool (4) မှတဆင့် လုပ်ဆောင်သည်။ တစ်ချိန်တည်းမှာပင်၊ port P မှဖိအားများသည် main spool ၏ spring loaded side (6) နှင့် poppet (8) pilot valve (2) တို့မှတဆင့် orifices (7) မှတဆင့်ဖြတ်သန်းသွားသည်။ ဟိုက်ဒရောလစ်စနစ်တွင် သတ်မှတ်ဖြတ်တောက်ထားသော ဖိအားရောက်ရှိသည်နှင့်တစ်ပြိုင်နက်၊ poppet(8) သည် spring(9) ကို ဆန့်ကျင်သည်။ ယခုအခါ ဖိအားအရည်များသည် ပေါက်ပေါက် (၅) နှင့် (၇) မှတဆင့် နွေဦးခန်း (၁၁) သို့ စီးဆင်းသည်။ ထံမှ

ဤတွင်၊ အရည်အား valve အမျိုးအစား DA...30B/... တွင် control line မှတဆင့် tank အတွင်းသို့ ပြန်ပို့သည် သို့မဟုတ် valve type DA.30B/..Y... orifice (5) ကြောင့်လည်းကောင်း၊ (၇) ဖိအားကျဆင်းမှုသည် main spool (6) တွင် ရှိနေသည်။ main spool(6) သည် ယခုအခါ ၎င်း၏ထိုင်ခုံမှ ရုတ်သိမ်းလိုက်ပြီး P မှ T ချိတ်ဆက်မှုကို ဖွင့်ပေးပါသည်။ check valve(1) သည် ယခုအခါ A မှ P ချိတ်ဆက်မှုကို လုပ်ဆောင်ပေးပါသည်။ poppet(8) ကို pilot မှတစ်ဆင့် system pressure ဖြင့် ဖွင့်ထားပြီဖြစ်သည်။ spool (4)။

P မှ Tor P သို့ A သို့ လမ်းကြောင်းပြောင်းခြင်း

pilot spool (4) ၏ဧရိယာသည် poppet(8) ၏ထိရောက်သောဧရိယာထက် 17% ပိုကြီးသည်။ ထို့ကြောင့် pilot spool (4) တွင် ထိရောက်သော စွမ်းအားသည် poppet (8) ရှိ ထိရောက်သော အင်အားထက် 17% ပိုများသည်။ switching pressure differential နဲ့ ကိုက်ညီတဲ့ valve ရဲ့ cut-off pressure နဲ့ ဆက်စပ်နေတဲ့ actuator pressure ကျသွားတဲ့အခါ spring(9) က poppet(8) ကို သူ့ရဲ့ seat ပေါ်ကို တွန်းပေးပါတယ်။ ထို့နောက် main spool (6) ၏ spring loaded side တွင် ဖိအားကို တည်ဆောက်ထားသည်။ ၎င်းသည် main spool (6) ကို ပိတ်ပြီး ချိတ်ဆက်မှုကို P မှ T မှ ခွဲထုတ်သည်။ pump flow သည် နောက်တစ်ကြိမ် ဖြတ်သန်းသွားပါသည်။ ဟိုက်ဒရောလစ်စနစ် (P မှ A) သို့ check valve (1) ။

DA10...30B ၏ ဖွဲ့စည်းပုံ

DA...30B ၏ သင်္ကေတများ
