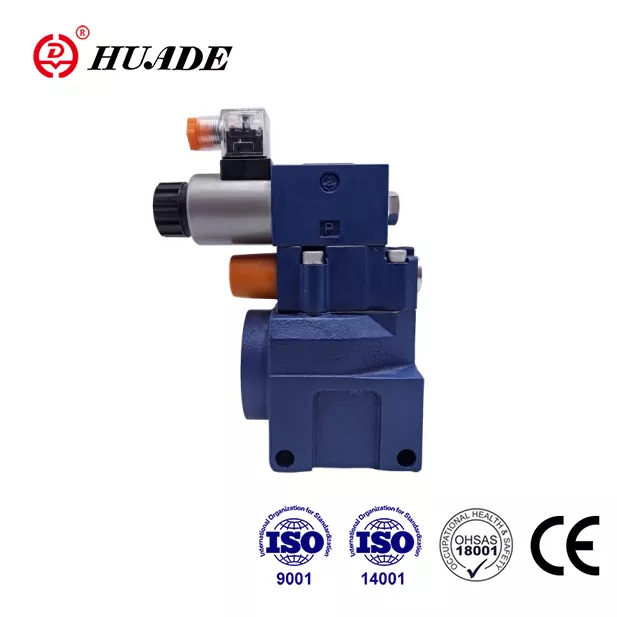

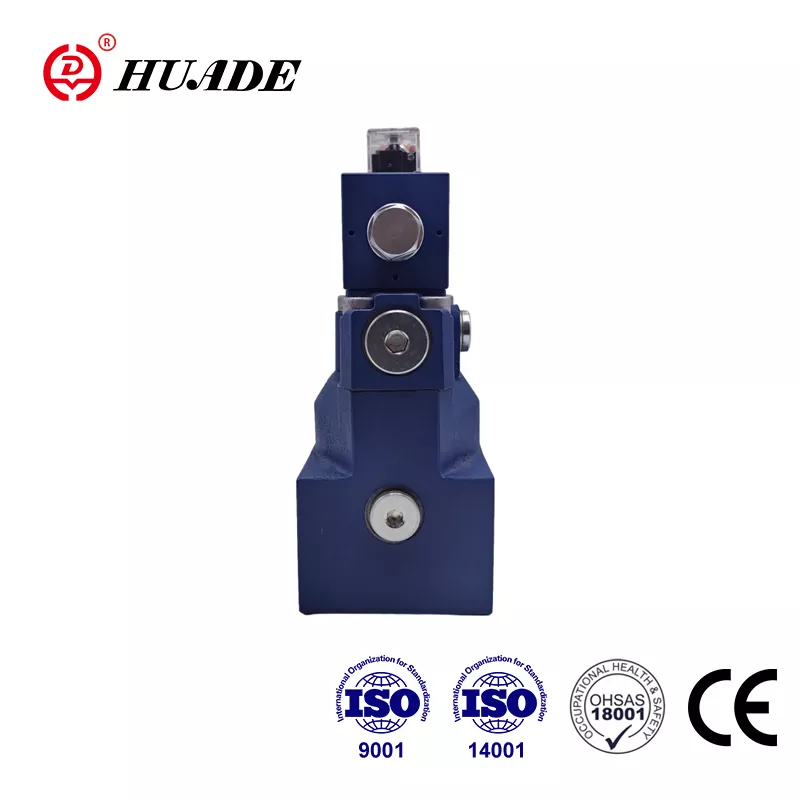

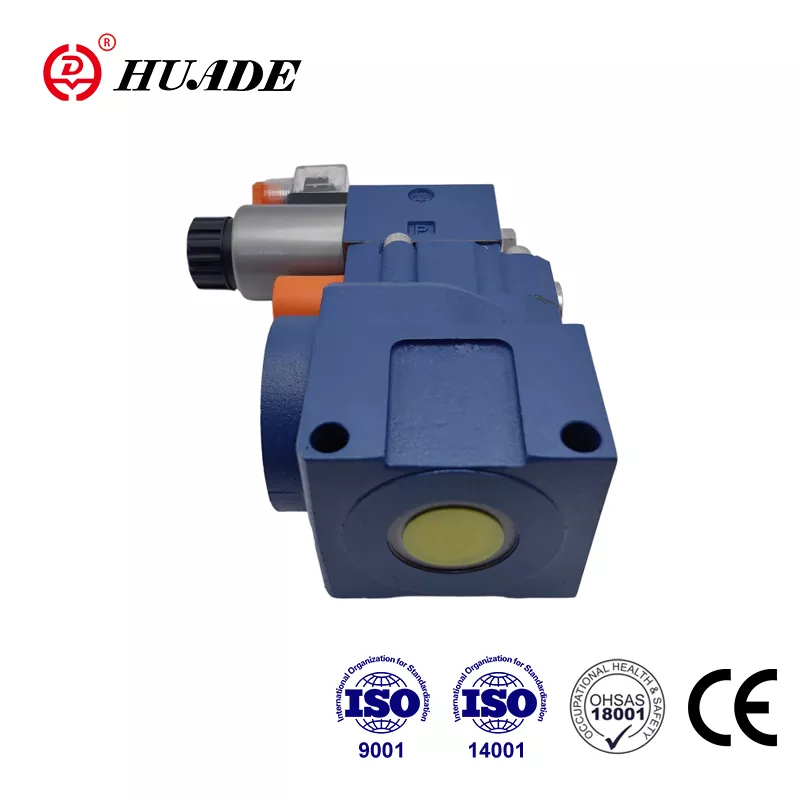

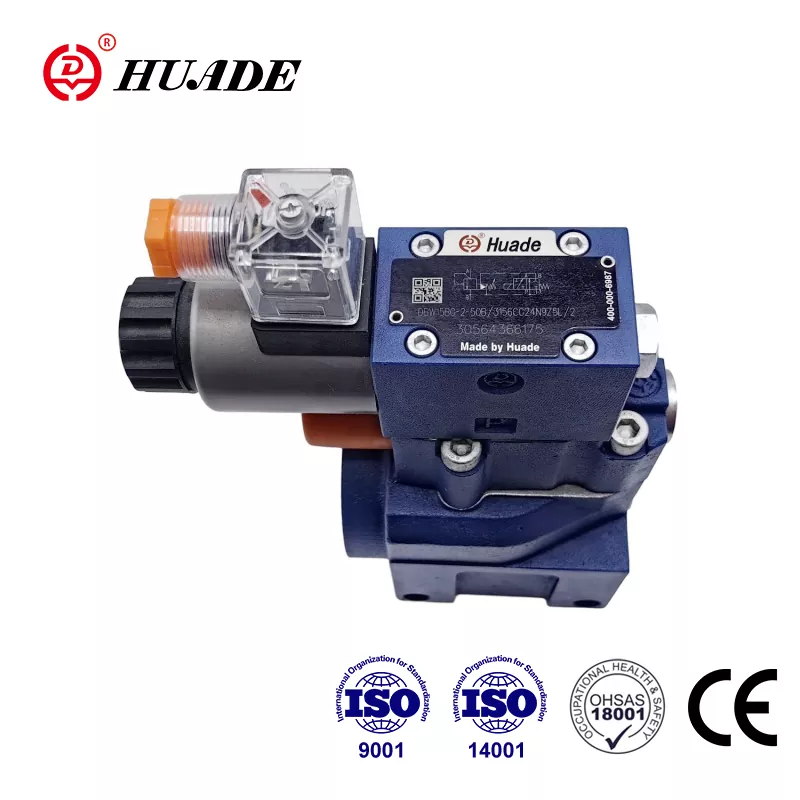

Pressure Relief Valve DBW 20

Huade Hydraulic သည် ပထမလိုင်းအမှတ်တံဆိပ်များနှင့် ဆင်တူသော အရည်အသွေးရှိသော ဟိုက်ဒရောလစ် အဆို့ရှင်များကို မကြာခဏ ပံ့ပိုးပေးသော်လည်း ပိုမိုတတ်နိုင်သောစျေးနှုန်းများဖြင့် Pressure relief valve DBW 20 သည် Rexroth ၏ စွမ်းဆောင်ရည်နှင့် သတ်မှတ်ချက်များနှင့် ကိုက်ညီနိုင်သည်။ အကြောင်းရင်းမှာ Rexroth နှင့် ရေရှည်ပူးပေါင်းဆောင်ရွက်မှုနှစ်ခုကြောင့် Rexroth မှ နောက်ဆုံးပေါ်နည်းပညာကို Huade Hydraulic မှ မိတ်ဆက်ပေးခဲ့ခြင်းဖြစ်ပါသည်။ ဟိုက်ဒရောလစ်ဂီယာနှင့်ထိန်းချုပ်မှုနယ်ပယ်တွင်အတော်အတန်အားကောင်းသောထုတ်လုပ်သူအနေဖြင့် Huade Hydraulic သည်၎င်း၏ဖိအားအဆို့ရှင်များ၏လက်တွေ့ကျမှုကိုပိုမိုအာရုံစိုက်ပြီးစျေးကွက်မှမျက်နှာသာပေးသည်။ လုပ်ငန်း၏ ဘဏ်ခွဲများအားလုံး ISO9001၊ ISO14001 နှင့် OH SAS18001 အောင်မြင်ပြီးဖြစ်သည်။ Huade® သည် ၎င်း၏ ထုတ်ကုန်များ၏ ယုံကြည်စိတ်ချရသော အရည်အသွေးနှင့် တည်ငြိမ်သော စွမ်းဆောင်ရည်ကြောင့် တရုတ်နိုင်ငံ၏ ကျော်ကြားသော အမျိုးသားအမှတ်တံဆိပ်ဖြစ်သည်။

Pressure Relief Valve DBW 20 ၏ ထုတ်ကုန်ပါရာမီတာ

ထုတ်ကုန်အင်္ဂါရပ်နှင့် Pressure Relief Valve DBW 20 ကိုအသုံးပြုခြင်း။

အင်္ဂါရပ်များ:

▶ Subplate တပ်ဆင်ခြင်း။

▶ DIN 24 340 သို့ ပို့သည့်ပုံစံ၊ E၊ ISO 6264 နှင့် CETOP - RP 121H ပုံစံ

▶ ပိုက်ချိတ်ဆက်မှု

▶ ချိတ်ဆက်မှုကို ထည့်သွင်းပါ။

▶ ပြုပြင်ပြောင်းလဲမှုဆိုင်ရာ အချက်သုံးချက်

. Rotary ခလုတ်

. Hex အကာအကွယ်ဦးထုပ်ပါသော ဦးခေါင်းဝက်အူ

. အတိုင်းအတာဖြင့် လော့ခ်ချနိုင်သော rotary ခလုတ်

▶ တပ်ဆင်ထားသော ဦးတည်ချက်ရှိသော spool valve မှတဆင့် ဆိုလင်နွိုက်ဖြင့် သယ်ဆောင်ခြင်း

လျှောက်လွှာ

DBW 20 ဖိအားသက်သာခွင့်အဆို့ရှင်များ၏ အဓိကလုပ်ဆောင်ချက်မှာ ထိန်းချုပ်မှုဖိအားကို ကန့်သတ်ရန်နှင့် solenoid actuate unloading ပြုလုပ်ရန်ဖြစ်သည်။

အပိုင်းနှင့် ဖိအားကယ်ဆယ်ရေး Valve DBW 20 ၏ သင်္ကေတများ

အထွေထွေ

DBW တွင် Pilot လည်ပတ်သော ဖိအားသက်သာသည့်အဆို့ရှင် DBW တွင် အဓိကအားဖြင့် ပင်မအဆို့ရှင် (1) နှင့်အတူ main spool တပ်ဆင်ခြင်း (3) နှင့် pilot operated valve (2) တို့သည် ဖိအားချိန်ညှိမှုဒြပ်စင်ပါရှိသည်။

Pressure relief valve type DB

port A တွင်ရှိသောဖိအားသည် main spool (3) တွင်လုပ်ဆောင်သည်။ တစ်ချိန်တည်းမှာပင် main spool (3) နှင့် ball (8) တွင် orifice (4) နှင့် (5) တို့ဖြင့် တပ်ဆင်ထားသည့် control line (6) နှင့် (7) မှတဆင့် ဖိအားသက်ရောက်ပါသည်။ ) pilot control valve တွင် (၂) ခု။ Port A ရှိ ဖိအားသည် spring (9) တွင် သတ်မှတ်ထားသော valve ထက်ကျော်လွန်ပါက၊ ball (8) သည် spring (9) နှင့် ဆန့်ကျင်ပါသည်။

၎င်းအတွက် အချက်ပြသည် ဆိပ်ကမ်း A မှ ထိန်းချုပ်လိုင်းများ (10) နှင့် (6) တို့မှ ထွက်ပေါ်လာသည်။ main spool ၏ spring loaded side ရှိ ဖိအားအရည် (3) သည် control line (7) မှတဆင့် စီးဆင်းသွားပြီး orifice bore (11) ) နှင့် ဘောလုံး (၈) လုံးကို နွေဦးခန်း (၁၂) ထဲသို့ ထည့်ပါ။ လမ်းကြောင်း (၄) နှင့် (၅) သည် main spool (3) တွင် ဖိအားကျဆင်းမှုဖြစ်ပေါ်ပြီး port A မှ port B သို့ ချိတ်ဆက်မှုပွင့်သွားပါသည်။ ယခု ဖိအားအရည်သည် သတ်မှတ်လည်ပတ်မှုဖိအားကို ထိန်းသိမ်းထားစဉ် ဆိပ်ကမ်း A မှ ဆိပ်ကမ်း B သို့ စီးဆင်းသည်။

ဖိအားသက်သာခွင့်အဆို့ရှင်ကို ဆိပ်ကမ်း "X" (15) မှတစ်ဆင့် မတူညီသောဖိအား (ဒုတိယဖိအားအဆင့်) သို့ ပြောင်းနိုင်သည်။

Pressure relief valve အမျိုးအစား DBW

ဤအဆို့ရှင်၏လုပ်ဆောင်ချက်သည် အခြေခံအားဖြင့် အဆို့ရှင်အမျိုးအစား DB နှင့် တူညီသည်။

main spool (3) တွင် unloading သည် built-in directional valve (16) ကို လည်ပတ်စေခြင်းဖြင့် အောင်မြင်သည်။

DBW...50B ၏ ဖွဲ့စည်းပုံ

DBW...50B ၏ သင်္ကေတ

သတိထားပါ။

1.အရည်ကို စစ်ထုတ်ရပါမယ်။ အနိမ့်ဆုံး စစ်ထုတ်မှု အားကောင်းမှုသည် 20㎛ ဖြစ်သည်။

2. တိုင်ကီသည် အလုံပိတ်နေရမည် ဖြစ်ပြီး လေဝင်ပေါက်တွင် လေစစ်ကို တပ်ဆင်ရပါမည်။

3. စက်ရုံမှထွက်ခွာသည့်အခါ subplate မပါသောထုတ်ကုန်များ, လိုအပ်ပါကအထူးအော်ဒါမှာပါ။

4.Valve fixing screws များသည် ပြင်းထန်မှုအဆင့် (အတန်းအစား 10.9) ဖြစ်ရမည်။ နမူနာစာအုပ်တွင် ဖော်ပြထားသော ကန့်သတ်ချက်များအတိုင်း ၎င်းတို့ကို ရွေးချယ်ပြီး အသုံးပြုပါ။

5. အဆို့ရှင်နှင့်ချိတ်ဆက်ထားသော မျက်နှာပြင်၏ကြမ်းတမ်းမှုသည် 0.8 လိုအပ်သည်။

6. မိတ်လိုက်သည့်အပိုင်း၏ မျက်နှာပြင် အပြီးသတ်ရန် 0.01/100mm လိုအပ်သည်။
