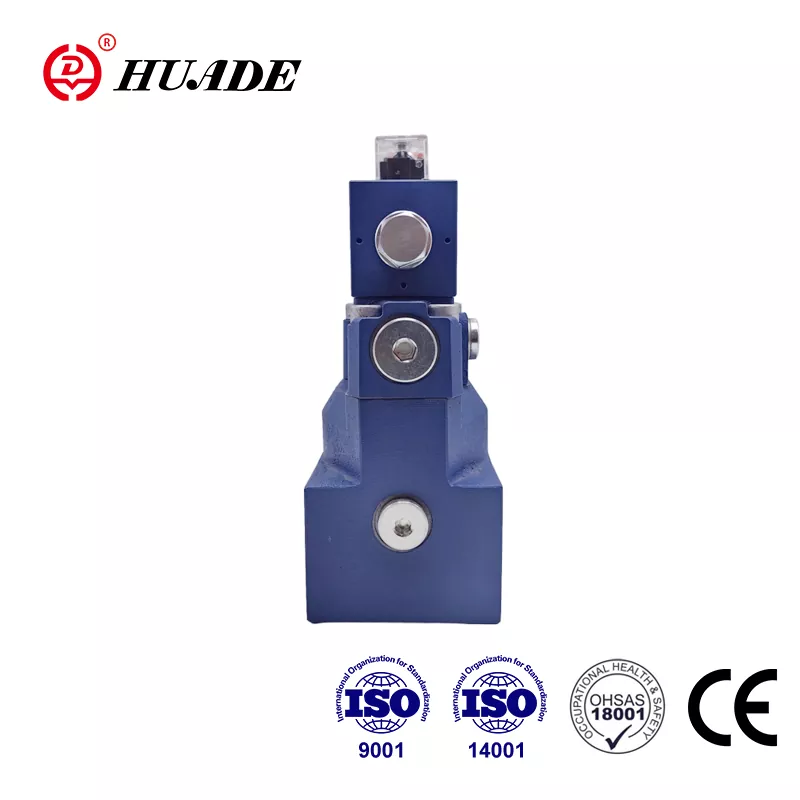

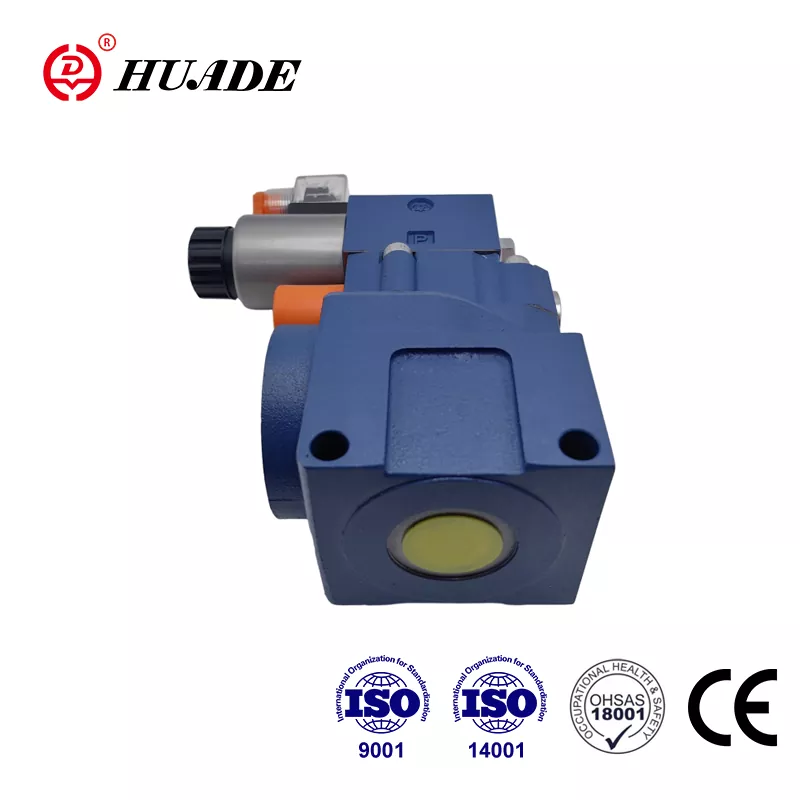

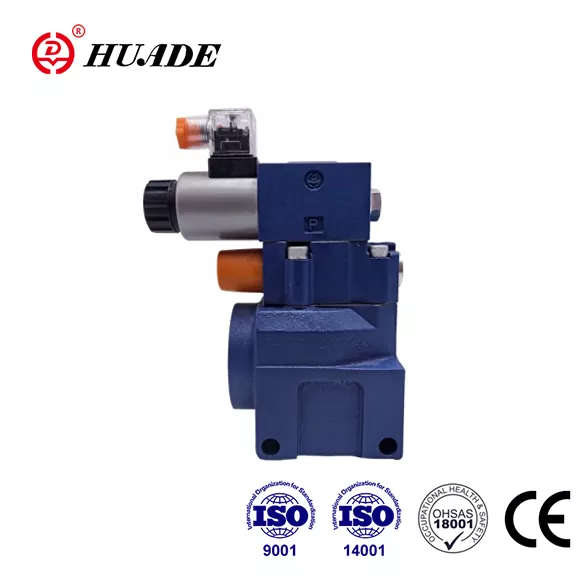

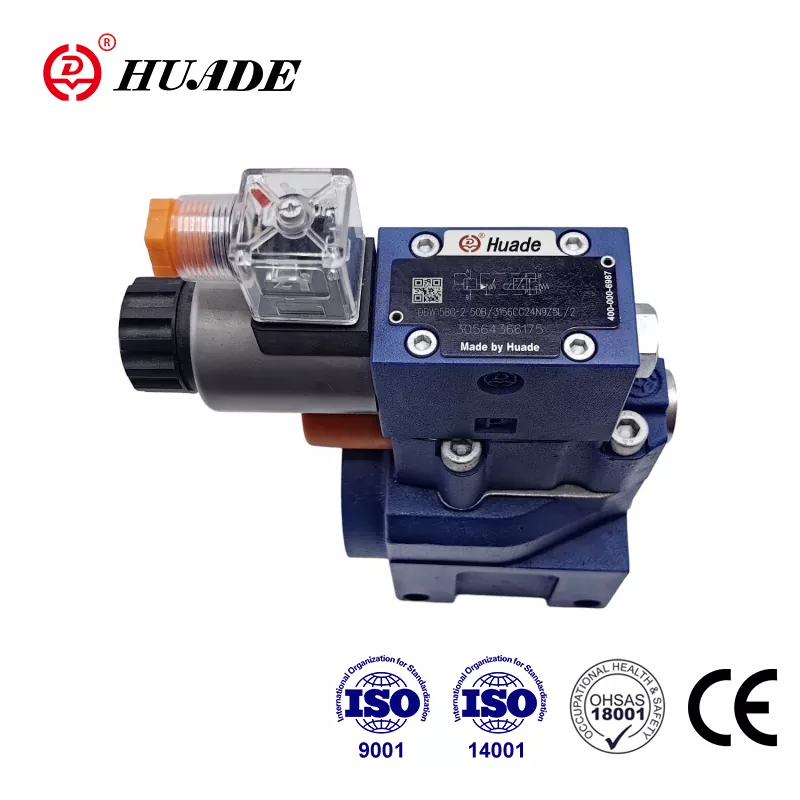

Pressure Relief Valve DBW 10

Huade® pressure Relief Valve DBW 10 သည် အခြားအလားတူ ထုတ်ကုန်များနှင့် နှိုင်းယှဉ်ပါက ပိုမိုကြာရှည်ခံပါသည်။ အကြောင်းရင်းမှာ Huade Hydraulic သည် Rexroth နှင့် ရေရှည်ပူးပေါင်းဆောင်ရွက်မှုနှစ်ခုရှိသောကြောင့်ဖြစ်သည်။ Type DBW 10 သည် Rexroth မှပေးသော တူညီသောစီးရီးအဆို့ရှင်များကို အစားထိုးနိုင်သည်။ ဟိုက်ဒရောလစ် ထုတ်ကုန်များကို ပံ့ပိုးရန်အတွက် စက်ရုံသည် ကမ္ဘာတစ်ဝှမ်းမှ အဆင့်မြင့် ထုတ်လုပ်မှု စက် 750 ကို မိတ်ဆက်ပေးခဲ့သည်။ စက်ရုံသည် ထုတ်ကုန်များ၏ လက်တွေ့ကျမှုကို ပိုမိုအာရုံစိုက်ပြီး ဝယ်ယူသူများကို တတ်နိုင်သော ဟိုက်ဒရောလစ် အဆို့ရှင်များ ပေးဆောင်ရန် ကတိပြုပါသည်။ စက်ရုံ၏ဌာနခွဲအားလုံး ISO9001၊ ISO14001 နှင့် OH SAS18001 ကိုအောင်မြင်ပြီးဖြစ်သည်။ Huade® အမှတ်တံဆိပ်သည် တရုတ်နိုင်ငံတွင် ကျော်ကြားသည်။ ယုံကြည်စိတ်ချရသော အရည်အသွေးနှင့် တည်ငြိမ်သောစွမ်းဆောင်ရည်ကြောင့် Huade® ဖိအားအဆို့ရှင်များကို အင်ဂျင်နီယာနှင့် ဆောက်လုပ်ရေးစက်ပစ္စည်းများနှင့် စစ်ဘက်ဆိုင်ရာလုပ်ငန်းနှင့် အခြားနယ်ပယ်များတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။

Pressure Relief Valve DBW 10 ၏ ထုတ်ကုန်ပါရာမီတာ

ထုတ်ကုန်အင်္ဂါရပ်နှင့် Pressure Relief Valve DBW 10 ကိုအသုံးပြုခြင်း။

အင်္ဂါရပ်များ:

▶ Subplate တပ်ဆင်ခြင်း။

▶ DIN 24 340 သို့ ပို့သည့်ပုံစံ၊ E၊ ISO 6264 နှင့် CETOP - RP 121H ပုံစံ

▶ ပိုက်ချိတ်ဆက်မှု

▶ ချိတ်ဆက်မှုကို ထည့်သွင်းပါ။

▶ ပြုပြင်ပြောင်းလဲမှုဆိုင်ရာ အချက်သုံးချက်

. Rotary ခလုတ်

. Hex အကာအကွယ်ဦးထုပ်ပါသော ဦးခေါင်းဝက်အူ

. အတိုင်းအတာဖြင့် လော့ခ်ချနိုင်သော rotary ခလုတ်

▶ တပ်ဆင်ထားသော ဦးတည်ချက်ရှိသော spool valve မှတစ်ဆင့် ဆိုလီနွိုက်အား ဖယ်ရှားခြင်း

လျှောက်လွှာ

Pressure Relief Valves DBW 10 ကို ထိန်းချုပ်မှုဖိအား၏ ကန့်သတ်ချက်နှင့် solenoid actuated unloading အတွက် အသုံးပြုသည်။

လုပ်ဆောင်ချက်၊ အပိုင်းနှင့် ဖိအားကယ်ဆယ်ရေး Valve DBW 10 ၏ သင်္ကေတများ

အထွေထွေ

DBW ဖိအားအဆို့ရှင်များသည် ရှေ့ပြေးလုပ်ဆောင်သော ဖိအားသက်သာမှုအဆို့ရှင်များဖြစ်သည်။

Pressure relief valves (DB) တွင် main valve (1) main spool assembly (3) နှင့် pilot operated valve (2) တွင် pressure adjustment element ပါ၀င်ပါသည်။

Pressure relief valve type DB

port A တွင်ရှိသောဖိအားသည် main spool (3) တွင်လုပ်ဆောင်သည်။ တစ်ချိန်တည်းမှာပင် main spool (3) နှင့် ball (8) တွင် orifice (4) နှင့် (5) တို့ဖြင့် တပ်ဆင်ထားသည့် control line (6) နှင့် (7) မှတဆင့် ဖိအားသက်ရောက်ပါသည်။ ) pilot control valve တွင် (၂) ခု။ Port A ရှိ ဖိအားသည် spring (9) တွင် သတ်မှတ်ထားသော valve ထက်ကျော်လွန်ပါက၊ ball (8) သည် spring (9) နှင့် ဆန့်ကျင်ပါသည်။

၎င်းအတွက် အချက်ပြသည် ဆိပ်ကမ်း A မှ ထိန်းချုပ်လိုင်းများ (10) နှင့် (6) တို့မှ ထွက်ပေါ်လာသည်။ main spool ၏ spring loaded side ရှိ ဖိအားအရည် (3) သည် control line (7) မှတဆင့် စီးဆင်းသွားပြီး orifice bore (11) ) နှင့် ဘောလုံး (၈) လုံးကို နွေဦးခန်း (၁၂) ထဲသို့ ထည့်ပါ။ အမျိုးအစား DB...50B/... ၎င်းသည် ထိန်းချုပ်လိုင်း (13) မှတဆင့် တိုင်ကီဆီသို့၊ သို့မဟုတ် အမျိုးအစား DB..50/..Y..အပြင် ထိန်းချုပ်လိုင်း (14) မှတဆင့် အတွင်းပိုင်းသို့ စီးဆင်းသည်။ လမ်းကြောင်း (၄) နှင့် (၅) သည် main spool (3) တွင် ဖိအားကျဆင်းမှုဖြစ်ပေါ်ပြီး port A မှ port B သို့ ချိတ်ဆက်မှုပွင့်သွားပါသည်။ ယခု ဖိအားအရည်သည် သတ်မှတ်လည်ပတ်မှုဖိအားကို ထိန်းသိမ်းထားစဉ် ဆိပ်ကမ်း A မှ ဆိပ်ကမ်း B သို့ စီးဆင်းသည်။

ဖိအားသက်သာခွင့်အဆို့ရှင်ကို ဆိပ်ကမ်း "X" (15) မှတစ်ဆင့် မတူညီသောဖိအား (ဒုတိယဖိအားအဆင့်) သို့ ပြောင်းနိုင်သည်။

Pressure relief valve အမျိုးအစား DBW

ဤအဆို့ရှင်၏လုပ်ဆောင်ချက်သည် အခြေခံအားဖြင့် အဆို့ရှင်အမျိုးအစား DB နှင့် တူညီသည်။

main spool (3) တွင် unloading သည် built-in directional valve (16) ကို လည်ပတ်စေခြင်းဖြင့် အောင်မြင်သည်။

DBW...50B ၏ ဖွဲ့စည်းပုံ

DBW...50B ၏ သင်္ကေတ

သတိထားပါ။

1.အရည်ကို စစ်ထုတ်ရပါမယ်။ အနိမ့်ဆုံး စစ်ထုတ်မှု အားကောင်းမှုသည် 20㎛ ဖြစ်သည်။

2. တိုင်ကီသည် အလုံပိတ်နေရမည် ဖြစ်ပြီး လေဝင်ပေါက်တွင် လေစစ်ကို တပ်ဆင်ရပါမည်။

3. စက်ရုံမှထွက်ခွာသည့်အခါ subplate မပါသောထုတ်ကုန်များ, လိုအပ်ပါကအထူးအော်ဒါမှာပါ။

4.Valve fixing screws များသည် ပြင်းထန်မှုအဆင့် (အတန်းအစား 10.9) ဖြစ်ရမည်။ နမူနာစာအုပ်တွင် ဖော်ပြထားသော ကန့်သတ်ချက်များအတိုင်း ၎င်းတို့ကို ရွေးချယ်ပြီး အသုံးပြုပါ။

5. အဆို့ရှင်နှင့်ချိတ်ဆက်ထားသော မျက်နှာပြင်၏ကြမ်းတမ်းမှုသည် 0.8 လိုအပ်သည်။

6. မိတ်လိုက်သည့်အပိုင်း၏ မျက်နှာပြင် အပြီးသတ်ရန် 0.01/100mm လိုအပ်သည်။
