Huade Hydraulic သည် ၎င်း၏ထုတ်ကုန်များ၏ လက်တွေ့ကျမှုကို ပိုမိုအာရုံစိုက်သည်။ Pressure relief valve DB3U သည် အရည်အသွေးကောင်းမွန်ပြီး စျေးနှုန်းသက်သာသော လူသိများသော ထုတ်ကုန်များနှင့် အပြိုင်အဆိုင်ရှိပါသည်။ Huade Hydraulic သည် Rexroth နှင့် ရေရှည်ပူးပေါင်းဆောင်ရွက်မှုနှစ်ခုကြောင့် Rexroth မှ နောက်ဆုံးပေါ်နည်းပညာကို မိတ်ဆက်ခဲ့သည်။ တရုတ်နိုင်ငံ၏ ဟိုက်ဒရောလစ်စက်မှုလုပ်ငန်းတွင် ထိပ်တန်းအမှတ်တံဆိပ်တစ်ခုအနေဖြင့် Huade® ဖိအားသက်သာခွင့်အဆို့ရှင်များသည် ကျယ်ပြန့်သောစျေးကွက်အသိအမှတ်ပြုမှုနှင့် သုံးစွဲသူများ၏ယုံကြည်မှုကို ရရှိထားသည်။ လုပ်ငန်း၏ ဘဏ်ခွဲများအားလုံး ISO9001၊ ISO14001 နှင့် OH SAS18001 အောင်မြင်ပြီးဖြစ်သည်။ Huade® ထိပ်တန်းထုတ်ကုန်များသည် CCS (China Classification Society) လက်မှတ်ရရှိထားပြီး အဏ္ဏဝါစက်မှုလုပ်ငန်းတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။
|
အရွယ်အစား |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
စီးဆင်းမှု(L/min) |
ချည်ကြိုးချိတ်ဆက်မှု |
100 |
200 |
400 |
600 |
||
|
Subplate တပ်ဆင်ခြင်း။ |
- |
200 |
- |
400 |
- |
600 |
|
|
လည်ပတ်ဖိအား (MPa) |
ဆိပ်ကမ်းများ A,B,X.up မှ 31.5 အထိ |
||||||
|
နောက်ဖိအား (ပို့တ် Y) (MPa) |
31.5 အထိ |
||||||
|
မင်း ဖိအားသတ်မှတ်ခြင်း (MPa) |
operating curves ကိုကြည့်ပါ။ |
||||||
|
မက်တယ်။ ဖိအားသတ်မှတ်ခြင်း (MPa) |
10 သို့မဟုတ် 31.5 အထိ |
||||||
|
ဖိအားအရည် |
တွင်းထွက်ဆီ (NBR တံဆိပ်အတွက်) သို့မဟုတ် ဖော့စဖိတ်အက်စတာ (FPM တံဆိပ်အတွက်) |
||||||
|
Viscosity range (mm²/s) |
၁၀ မှ ၈၀၀ |
||||||
|
အပူချိန်အကွာအဝေး (℃) |
-30 မှ +80 |
||||||
|
directional valve အရွယ်အစား |
directional valve 4WE5 ကိုကြည့်ပါ။ |
||||||
အင်္ဂါရပ်များ:
▶ Subplate တပ်ဆင်ခြင်း။
▶ ချည်ကြိုးချိတ်ဆက်မှု
▶ အကွက်များတွင် တပ်ဆင်ခြင်း။
▶ ချိန်ညှိမှုအချက် ၃ ချက်-
. Rotary ခလုတ်
. အတွင်းပိုင်း ဆဋ္ဌဂံနှင့် အကာအကွယ် ဦးထုပ်ဖြင့် ဝက်အူ
. စကေးနှင့်အတူ rotary ခလုတ်
▶ တပ်ဆင်ထားသော directional valve မှတဆင့် Solenoid လည်ပတ်ထိန်းချုပ်မှု
လျှောက်လွှာ

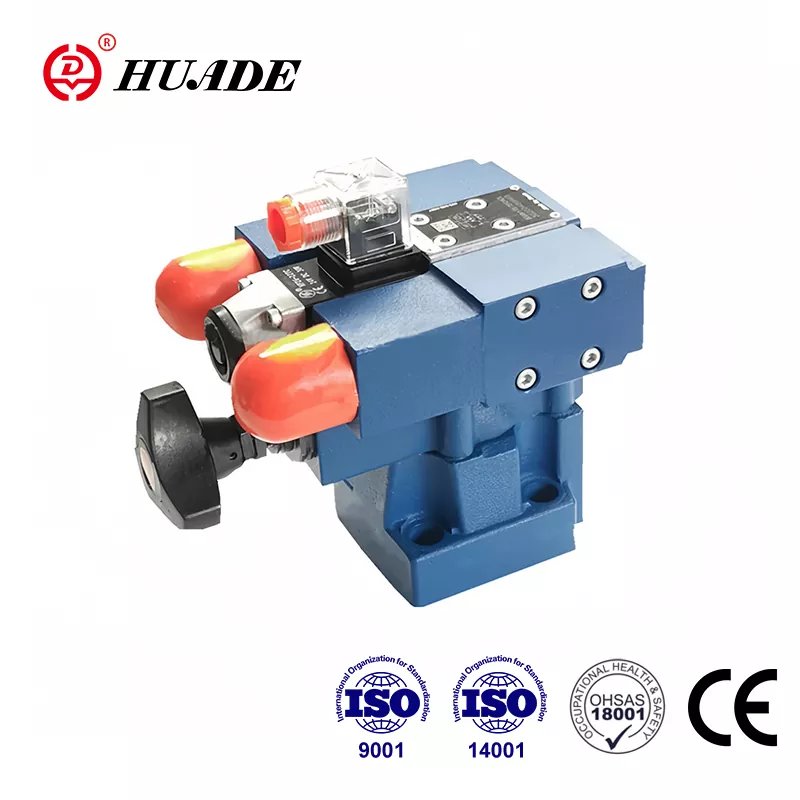

Pressure relief valve DB3U ကို လည်ပတ်ဖိအားကန့်သတ်ချက်အတွက် အသုံးပြုသည်။
DB3U ဖိအားအဆို့ရှင် အမျိုးအစားများသည် ရှေ့ပြေးဖိအားပေးသည့် အဆို့ရှင်များဖြစ်သည်။ ၎င်းတို့အား ဆိုလီနွိုက်များဖြင့် ကွဲပြားသော (2 သို့မဟုတ် 3 ဖိအားအဆင့်) သို့ ပြောင်းနိုင်သည်။
Pressure relief valves များသည် main valve ၏ အဓိကအားဖြင့် ပါဝင်ပါသည်။ 4/3,4/1-Directional control valve (WE5...) နှင့် ရှေ့ပြေးအဆို့ရှင် သုံးခု။
အားမရှိတော့သောအခြေအနေတွင် port A ရှိ ဖိအားကို pilot valve(7) ဖြင့် သတ်မှတ်သည်။
port A တွင်ရှိသောဖိအားသည် main spool (1) တွင်လုပ်ဆောင်သည်။ တစ်ချိန်တည်းမှာပင် main spool (1) နှင့် poppet (6) တွင် orifice (2) နှင့် (3) တို့ဖြင့် တပ်ဆင်ထားသည့် control line (12) နှင့် (4) မှတဆင့် ဖိအားသက်ရောက်ပါသည်။ ) pilot control valve တွင် (၇) ခုရှိသည်။ ပို့တ် A ရှိ ဖိအားသည် နွေဦး (8) တွင် သတ်မှတ်တန်ဖိုးထက် ကျော်လွန်နေပါက၊
(၆) နွေဦးပေါက် (၈)။
၎င်းအတွက် အချက်ပြသည် ဆိပ်ကမ်း A မှ ထိန်းချုပ်လိုင်းများ (12) နှင့် (4) တို့မှ ထွက်ပေါ်လာသည်။ main spool (1) ၏ spring loaded side ရှိ ဖိအားအရည်များသည် control line (3)၊ poppet (6) မှတဆင့် စီးဆင်းသွားပါသည်။ နွေဦးခန်း(၉)သို့။ DB3U...30/... အမျိုးအစားတွင်၊ ၎င်းသည် ထိန်းချုပ်ရေးလိုင်း (10) မှ tank မှတဆင့် အတွင်းပိုင်း သို့မဟုတ် DB3U..30/..Y.. အမျိုးအစားတွင်၊ port Y မှတဆင့် ပြင်ပသို့ စီးဆင်းသည်။ ပေါက်ပေါက်များကြောင့် ( 2) နှင့် (3) ပင်မ spool(1) တွင် ဖိအားကျဆင်းမှု ဖြစ်ပေါ်ပြီး ဆိပ်ကမ်း A မှ ဆိပ်ကမ်း B သို့ ချိတ်ဆက်မှုကို ဖွင့်ထားသည်။ ယခု valve set operating pressure ကို ထိန်းသိမ်းထားစဉ်တွင် ဖိအားအရည်သည် port A မှ port B သို့ စီးဆင်းသည်။
ဆိုလီနွိုက် “a” အား အားကောင်းလာသောအခါ- ဆိပ်ကမ်း A ရှိ ဖိအားကို pilot valve II မှ သတ်မှတ်သည်။
ဆိုလီနွိုက် “b” အား အားကောင်းလာသောအခါ- port A ရှိ ဖိအားကို pilot valve I မှ သတ်မှတ်သည်။
pilot valve(7) ၏ setting pressure သည် pilot I နှင့် II ၏ setting pressure ထက် မြင့်မားနေသင့်သည်။
DB2U ဟုရိုက်ပါ။
အမျိုးအစား DB2U ဖိအားအဆို့ရှင်များတွင် အဓိကအားဖြင့် ဦးတည်ချက်ထိန်းချုပ်မှုအဆို့ရှင် (အမျိုးအစား WE5...) နှင့် ရှေ့ပြေးအဆို့ရှင် သုံးခုပါ၀င်သည်၊ ဤအဆို့ရှင်၏လုပ်ဆောင်ချက်သည် အခြေခံအားဖြင့် အဆို့ရှင်အမျိုးအစား DB3U နှင့်အတူတူပင်ဖြစ်ပါသည်။
Pressure Relief Valve DB3U ၏ ဖွဲ့စည်းပုံ
သင်္ကေတများ
