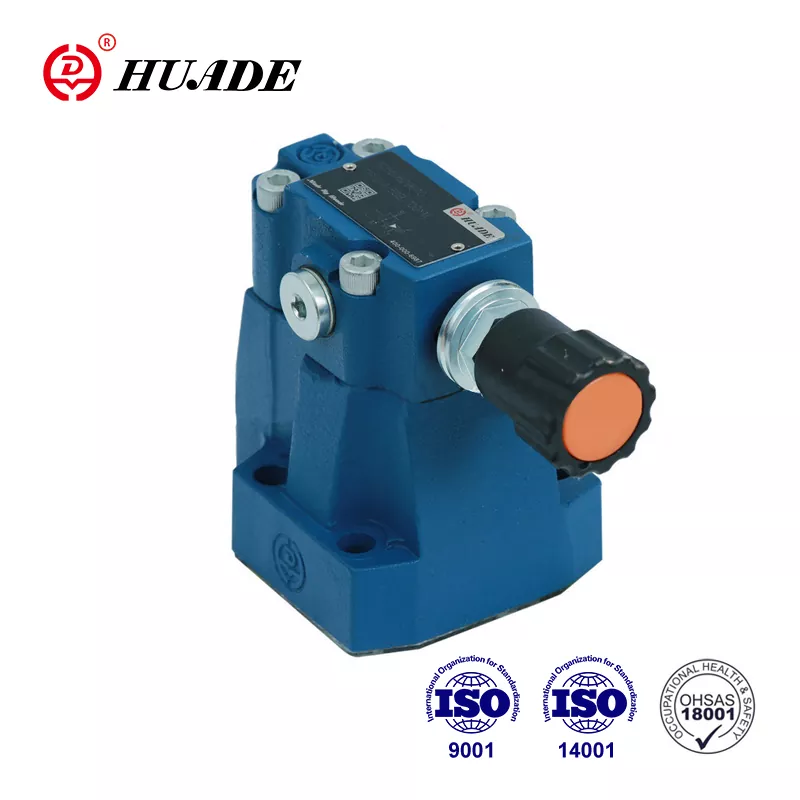

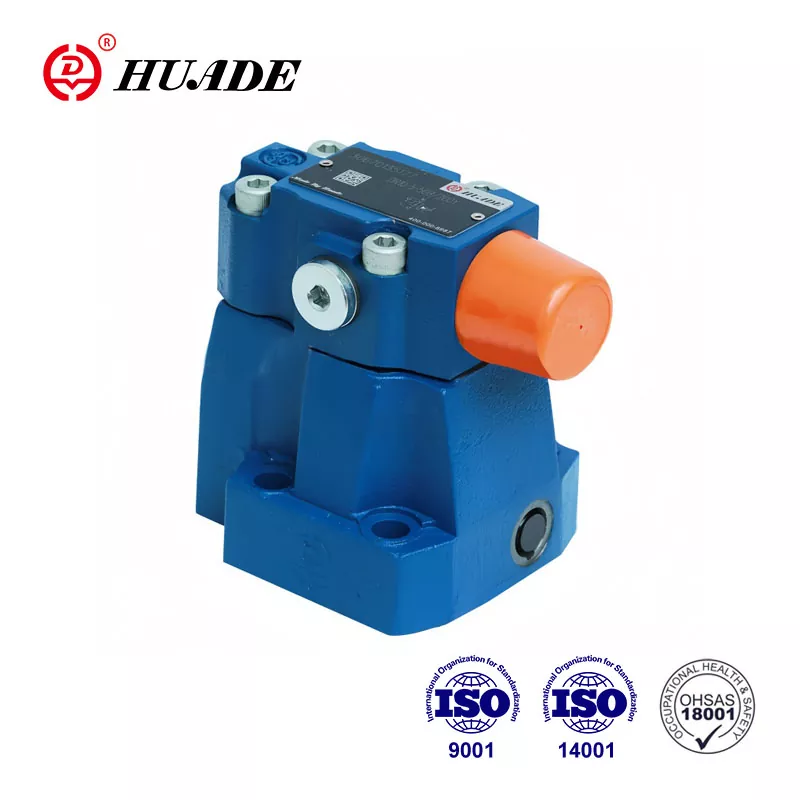

ဖိအားလျှော့ချခြင်း Valve DR 10

Pilot Pressure reduce valve DR 10 DP ကို ​​ဟိုက်ဒရောလစ်စနစ်၏ ဖိအားကို ထိန်းချုပ်ရန်အတွက် အသုံးပြုသည်။ ဈေးနှုန်းကလည်း တခြားနိုင်ငံတကာ နာမည်ကြီး brand တွေနဲ့ ယှဉ်ရင် ပိုသင့်တော်ပါတယ်။ Huade Hydraulic သည် ၎င်း၏ထုတ်ကုန်များ၏ လက်တွေ့ကျမှုကို ပိုမိုအာရုံစိုက်သည်။ Huade Hydraulic သည် နိုင်ငံတော်၏ အဓိက လုပ်ငန်းတစ်ခုဖြစ်သည်။ ၎င်းသည် Rexroth နှင့် နှစ်ကြိမ်တိုင်တိုင် ပူးပေါင်းလုပ်ဆောင်ခဲ့ပြီး ၎င်း၏ဖိအားလျှော့ချအဆို့ရှင်များ၏ အရည်အသွေးမြင့်မားမှုကို သေချာစေရန် ကမ္ဘာတစ်ဝှမ်းမှ အဆင့်မြင့်နည်းပညာများနှင့် အဆင့်မြင့်ထုတ်လုပ်ရေးပစ္စည်းများကို မိတ်ဆက်ပေးခဲ့သည်။ နှစ်ပေါင်းများစွာ ဖွံ့ဖြိုးတိုးတက်လာပြီးနောက် Huade သည် တရုတ်နိုင်ငံ၏ ဟိုက်ဒရောလစ်စက်မှုလုပ်ငန်းတွင် ထိပ်တန်းအမှတ်တံဆိပ်တစ်ခု ဖြစ်လာခဲ့သည်။ Huade® သည် တရုတ်နိုင်ငံတွင် လူသိများသော ကုန်အမှတ်တံဆိပ်တစ်ခုဖြစ်သည်။

Pressure Reducing Valve DR 10 ၏ ထုတ်ကုန်ပါရာမီတာ

ထုတ်ကုန်အင်္ဂါရပ်နှင့် ဖိအားလျှော့ချခြင်း Valve DR 10 ကို အသုံးပြုခြင်း။

အင်္ဂါရပ်များ:

▶ Subplate တပ်ဆင်ခြင်း။

▶ threaded ချိတ်ဆက်မှုအတွက်

▶ Manifold တပ်ဆင်ခြင်းအတွက်

▶ ချိန်ညှိမှုဆိုင်ရာ အချက် ၄ ချက်-

. Rotary ခလုတ်

. ဆဋ္ဌဂံနှင့် အကာအကွယ်ဦးထုပ် အင်္ကျီ၊

. အတိုင်းအတာဖြင့် လော့ခ်ချနိုင်သော rotary ခလုတ်

. စကေးနှင့်အတူ rotary ခလုတ်

▶ ဖိအားဆက်တင် 4 ခု ရွေးချယ်နိုင်သော စစ်ဆေးရေးအဆို့ရှင် (ဆပ်ပြာတပ်ဆင်မှုအတွက်သာ)

လျှောက်လွှာ

ဖိအားလျှော့ချရေးအဆို့ရှင် DR 10 ၏ အဓိကလုပ်ဆောင်ချက်မှာ စနစ်အတွင်းရှိ ဖိအားများကို လျှော့ချရန်ဖြစ်သည်။

Pressure Reducing Valve DR 10 ၏ အပိုင်းနှင့် သင်္ကေတ

ဖိအားအဆို့ရှင်အမျိုးအစား DR 10 များသည် ဒုတိယပတ်လမ်းမှ ထိန်းချုပ်ထားသည့် ရှေ့ပြေးဖိအားလျှော့ချသည့်အဆို့ရှင်များဖြစ်သည်။ ၎င်းတို့တွင် အခြေခံအားဖြင့် ပင်မအဆို့ရှင် (၁) ပါ၀င်သော ပင်မစခူးထည့်သွင်းခြင်း (၃) နှင့် ဖိအားချိန်ညှိမှုဒြပ်စင်ပါရှိသော ရှေ့ပြေးအဆို့ရှင် (၂) ပါဝင်သည်။

အနားယူချိန်တွင် အဆို့ရှင်များသည် ပွင့်နေပြီး အရည်များသည် ပင်မစပွန် (၃) မှတစ်ဆင့် port B မှ port A သို့ လွတ်လပ်စွာ ဖြတ်သန်းနိုင်သည်။

port A တွင်ရှိနေသောဖိအားသည် main spool ၏အောက်ခြေအခြမ်းပေါ်တွင်လုပ်ဆောင်သည်။ တစ်ချိန်တည်းမှာပင် pilot valve (2) သည် main piston ၏ spring loaded side (4) နှင့် port (5) မှတဆင့် ball (6) တွင် ဖိအားသက်ရောက်ပါသည်။ အလားတူပင် ဘောလုံး (၆) ပေါက်တွင် လမ်းကြောင်း (၇)၊ ထိန်းချုပ်လိုင်း (၈)၊ စစ်ဆေးသော အဆို့ရှင် (၉) နှင့် orifice (၁၀) တို့မှတဆင့် လုပ်ဆောင်သည်။ စပရိန် (၁၁) ၏ သတ်မှတ်ချက်အရ ဘောလုံး (၆)၊ အပေါက် (၅) တွင် နှင့် စပရိန်ခန်း (၁၂) တွင်၊ ထိန်းချုပ်ပစ္စတင် (၁၃) တွင် ကိုင်ဆောင်ထားသော ဖိအားများ ဖြစ်ပေါ်လာသည်။

ပွင့်လင်းအနေအထား။ Fluid သည် port B မှ port A သို့ main spool ထည့်သွင်းခြင်း (3) မှတဆင့် လွတ်လပ်စွာ စီးဆင်းနိုင်ပြီး port A တွင် ဖိအား (11) မှ spring တွင် သတ်မှတ်ထားသော value ထက်ကျော်လွန်ကာ ball ကိုဖွင့်သည် (6) control ဖြစ်သည်။

ပစ္စတင် (၁၃) သည် အပိတ်အနေအထားသို့ ရွေ့လျားသည်။

Port A တွင်ရှိသောဖိအားနှင့် spring (11) တွင်သတ်မှတ်ထားသောဖိအားကြားချိန်ခွင်လျှာသို့ရောက်ရှိသောအခါအလိုရှိသောလျှော့ချဖိအားကိုအောင်မြင်သည်။ စပရိန်အခန်း (၁၄) မှ တိုင်ကီသို့ ပိုက်လိုင်း (၁၅) မှ ပြင်ပသို့ စီးဆင်းသော ဆီထွက်သည်။

ပို့တ် A မှ B မှ အခမဲ့ ပြန်စီးဆင်းမှုအား ရွေးချယ်နိုင်သော စစ်ဆေးရေးအဆို့ရှင် (16) ကို တပ်ဆင်ခြင်းဖြင့် အောင်မြင်နိုင်သည်။

ဖိအားတိုင်းကိရိယာချိတ်ဆက်မှု (17) သည် port A ရှိ ဖိအားလျှော့ချမှုကို စောင့်ကြည့်ရန် ခွင့်ပြုသည်။

DR...50B ၏ ဖွဲ့စည်းပုံ

DR...50B ၏ သင်္ကေတများ
