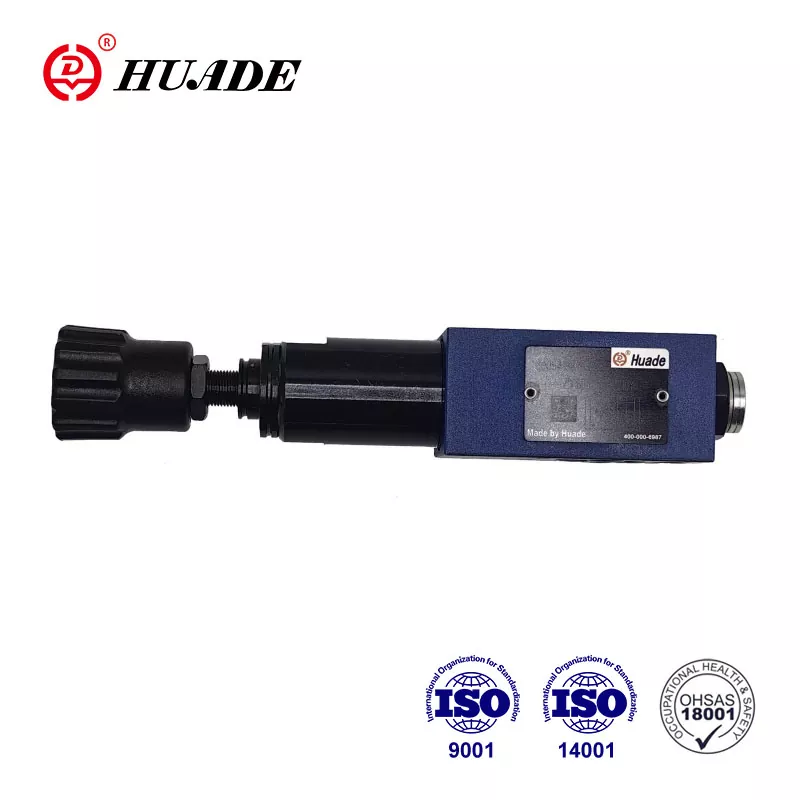

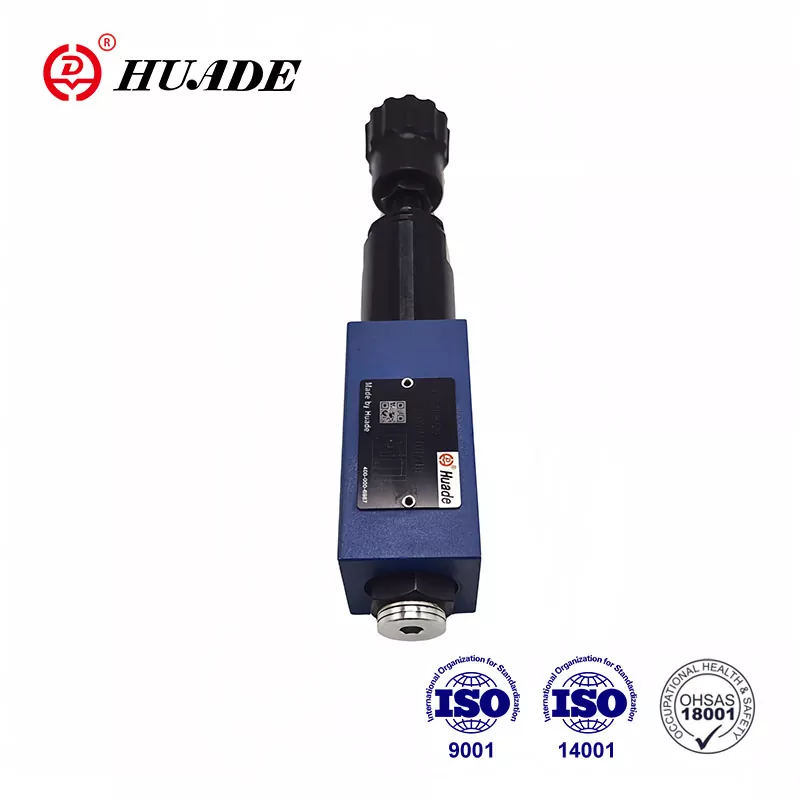

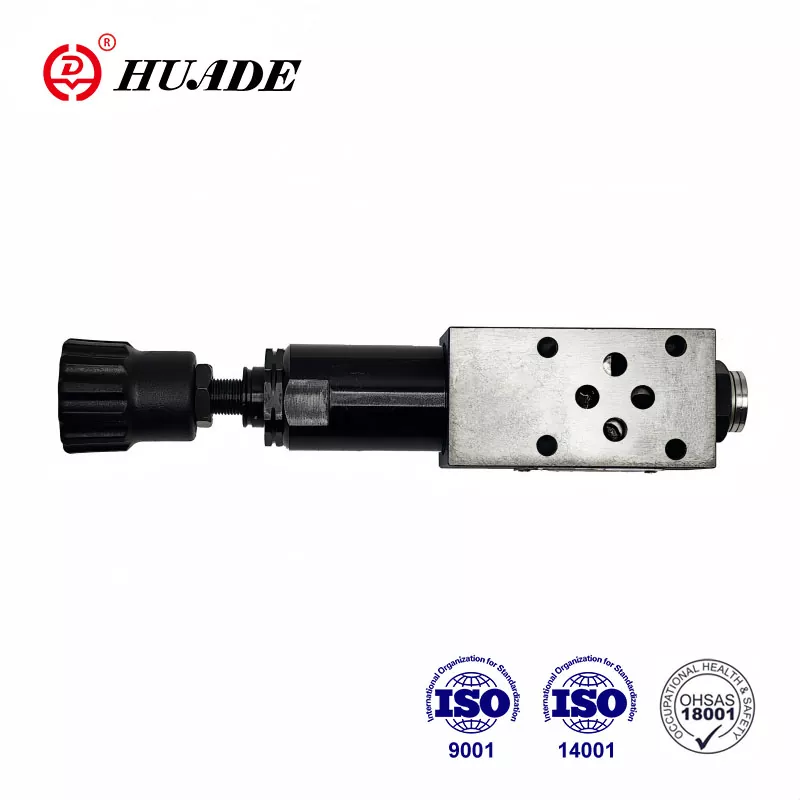

ဖိအားလျှော့ချခြင်း Valve ZDR 6 D

Huade Hydraulic ကို 1979 ခုနှစ်တွင် တည်ထောင်ခဲ့သည်။ Rexroth မှ နည်းပညာကို မိတ်ဆက်ခြင်းဖြင့်၊ Huade Hydraulic သည် ယခုအခါ တရုတ်နိုင်ငံ၏ အစွမ်းထက်ဆုံး ဟိုက်ဒရောလစ် ထုတ်လုပ်သူ ဖြစ်လာခဲ့သည်။ ဖိအားလျှော့ချသည့် Valve ZDR 6 D သည် တူညီသော Rexroth ထုတ်ကုန်များကို အစားထိုးနိုင်သည်။ ၎င်းတွင် အသားညှပ်ပေါင်မုန့်ပြား ဒီဇိုင်းဖြင့် ချိန်ညှိနိုင်သော အချက် ၃ ချက် ပါရှိသည်။ အခြားသော အလားတူထုတ်ကုန်များနှင့် နှိုင်းယှဉ်ပါက၊ Huade® ဖိအားလျှော့ချသည့်အဆို့ရှင်များသည် ဤနယ်ပယ်တွင် ပိုမိုတည်ငြိမ်သောစွမ်းဆောင်ရည်ရှိသည်။ Huade Hydraulic သည် အချို့သော အရည်အသွေးအဆင့်ကို ထိန်းသိမ်းထားစဉ် လက်တွေ့ကျမှုကို အာရုံစိုက်သည်၊ ထို့ကြောင့် ၎င်း၏ထုတ်ကုန်များသည် စျေးနှုန်းချိုသာစွာဖြင့် ကျယ်ပြန့်သောစျေးကွက်အသိအမှတ်ပြုမှုကို ရရှိစေပါသည်။

ဖိအားလျှော့ချခြင်း Valve ZDR 6 D ၏ ထုတ်ကုန်ပါရာမီတာ

ထုတ်ကုန်အင်္ဂါရပ်နှင့် ဖိအားလျှော့ချခြင်း Valve ZDR 6 D ကို အသုံးပြုခြင်း။

အင်္ဂါရပ်များ:

▶ Sandwich ပန်းကန်ဒီဇိုင်း

▶ ဖိအားအဆင့်သတ်မှတ်ချက် 4 ခု

▶ ချိန်ညှိမှုအချက် ၃ ချက်-

. Rotary ခလုတ်

. ဆဋ္ဌဂံနှင့် အကာအကွယ်ဦးထုပ်ပါသော လက်စွပ်

. အတိုင်းအတာဖြင့် လော့ခ်ချနိုင်သော rotary ခလုတ်

▶ ဆိပ်ကမ်း A၊ B သို့မဟုတ် P တွင် ဖိအားလျှော့ချခြင်း။

▶ အဆို့ရှင်စစ်ဆေးပါ၊ စိတ်ကြိုက်ရွေးချယ်ပါ။

▶ DIN 24 340၊ ပုံစံ A၊ ISO 4401 နှင့် CETOP - RP 121H သို့ ပို့ခြင်း

လျှောက်လွှာ

Pressure Reducing Valve အမျိုးအစား ZDR 6 D ကို system pressure လျှော့ချရန် အသုံးပြုသည်။

1. Pressure Reducing Valve ZDR 6 D ၏ အပိုင်းနှင့် သင်္ကေတ

ဖိအားလျှော့ချသည့်အဆို့ရှင်အမျိုးအစား ZDR 6 D.. သည် ဒုတိယအခြမ်းရှိ ဖိအားသက်သာသည့်လုပ်ဆောင်ချက်ပါရှိသော အသားညှပ်ပေါင်မုန့်ဒီဇိုင်း၏ 3-လမ်း တိုက်ရိုက်လည်ပတ်ဖိအားလျှော့ချသည့်အဆို့ရှင်များဖြစ်သည်။ ဖိအားလျှော့ချသည့်အဆို့ရှင်တွင် အခြေခံအားဖြင့် အိမ်ရာ (၁)၊ ထိန်းချုပ်မှုစပွန် (၂)၊ ဖိသိပ်မှုစပရိန် (၃) နှင့် ချိန်ညှိမှုဒြပ်စင် (၄) တို့အပြင် စိတ်ကြိုက်စစ်ဆေးသည့်အဆို့ရှင်ပါ၀င်ပါသည်။

ဒုတိယဖိအားကို ဖိအားချိန်ညှိမှုဒြပ်စင်(4) ဖြင့် သတ်မှတ်သည်။

မော်ဒယ် "ZDR6DA"

အနားယူချိန်တွင် အဆို့ရှင်သည် ပုံမှန်အတိုင်းပွင့်နေပြီး အရည်များသည် port A မှ port A1 သို့ အတားအဆီးမရှိ စီးဆင်းနိုင်သည်။ ဆိပ်ကမ်း A1 ရှိ ဖိအားသည် compression spring (3) နှင့် ဆန့်ကျင်ဘက်ဖြစ်သော spool area တွင်ရှိသော control line မှတဆင့် တစ်ချိန်တည်းတွင်ဖြစ်သည်။ port A1 ရှိ ဖိအားသည် compression spring တွင် သတ်မှတ်ထားသော ဖိအားအဆင့်ကို ကျော်လွန်သောအခါ (3) control spool (2) သည် compression spring (3) သို့ ရွေ့လျားပြီး port A1 တွင် သတ်မှတ်ထားသော ဖိအားကို အဆက်မပြတ် ထိန်းသိမ်းထားသည်။

ထိန်းချုပ်မှုဖိအားနှင့် ရှေ့ပြေးဆီများကို ထိန်းချုပ်လိုင်းမှတစ်ဆင့် port A1 မှ ထုတ်ယူသည်။

ဆိပ်ကမ်း A1 တွင် ဖိအားသည် ပြင်ပ အင်အားစုများကြောင့် ဆက်လက် မြင့်တက်နေပါက၊ control spool (2) သည် compression spring (3) သို့ ဆက်လက်ရွေ့လျားနေဆဲ ဖြစ်သည်။

၎င်းသည် control spool (2) ရှိ control spool (2) ရှိ control land (9) မှတဆင့် port A1 တွင် flow path ကို ဖွင့်စေသည်။ လုံလောက်သောအရည်သည် နောက်ဆက်တွဲဖိအားမြင့်တက်ခြင်းမှကာကွယ်ရန် တိုင်ကီထဲသို့စီးဆင်းသွားပါသည်။ Spring chamber (7) ကို တူးဖော်ခြင်း (6) မှ port T (Y) မှတဆင့် tank အပြင်ဘက်သို့ အမြဲညှစ်ထုတ်ပါသည်။

ဖိအားတိုင်းကိရိယာချိတ်ဆက်မှု (8) သည် valve မှဒုတိယဖိအားကိုစောင့်ကြည့်ရန်ခွင့်ပြုသည်။

'DA' ဗားရှင်းရှိ ports A1 မှ A တွင် free flow အတွက် check valve ကို တပ်ဆင်ရန်သာ ဖြစ်နိုင်သည်

မော်ဒယ်များ 'DP' နှင့် 'DB'

မော်ဒယ် 'DP' တွင်၊ port P1 တွင် ဖိအားကို လျှော့ချသည်။ ထိန်းချုပ်မှုဖိအားနှင့် ရှေ့ပြေးဆီအား port P1 မှ အတွင်းပိုင်းမှ ထုတ်ယူသည်။

မော်ဒယ် 'DB' တွင်၊ port P1 တွင် ဖိအားလျော့ကျသွားပြီး port B မှ pilot oil ကို ရယူသည်။

သတိထား!

မော်ဒယ် DB တွင်၊ port B ရှိ ဖိအားသည် directional valve သည် P မှ A အနေအထားတွင် ရှိနေသောအခါ သတ်မှတ်ထားသော ဖိအားထက် မပိုကြောင်း သေချာစေရမည်။ သို့မဟုတ်ပါက port A တွင် ဖိအား လျော့ကျသွားမည်ဖြစ်သည်။

ZDR 6 DA1-40B ၏ ဖွဲ့စည်းပုံ

ZDR 6 DP...-40B ၏ သင်္ကေတများ
