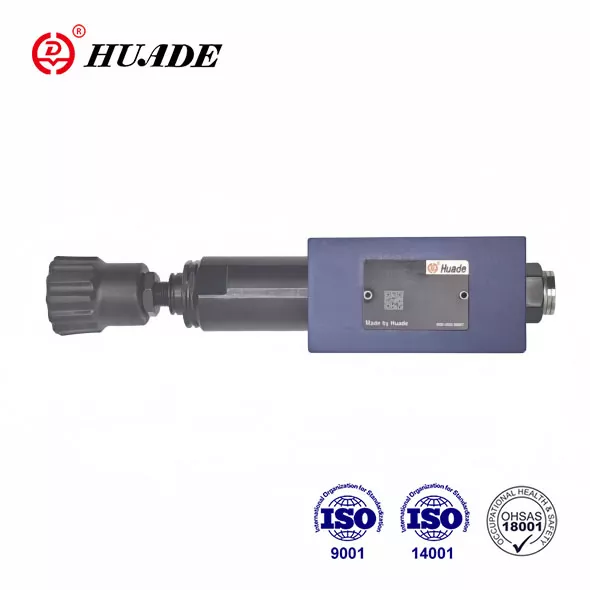

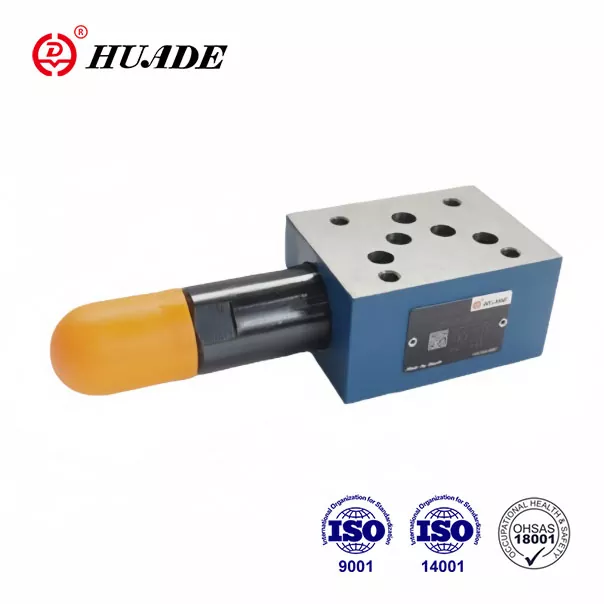

Huade® ဖိအားလျှော့ချသည့်အဆို့ရှင် ZDR 10 D ကို အမျိုးမျိုးသော ဟိုက်ဒရောလစ်စနစ်များ၏ ဖိအားကိုလျှော့ချရန်အတွက် အသုံးပြုသည်။ ၎င်းတို့သည် နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီပါသည်။ Huade Hydraulic သည် 1979 ခုနှစ်မှ ရေရှည်ပူးပေါင်းဆောင်ရွက်မှုနှစ်ခုကြောင့် Rexroth မှ အဆင့်မြင့်နည်းပညာကို မိတ်ဆက်ခဲ့သည်။ Huade Hydraulic သည် ကျိုးကြောင်းဆီလျော်သောစျေးနှုန်းဖြင့် ဟိုက်ဒရောလစ်ထုတ်ကုန်များကို ပေးဆောင်ရန်အတွက် ကုန်ကျစရိတ်များကို ထိန်းချုပ်ရန်အတွက် ပြည်တွင်းအရင်းအမြစ်များကို အပြည့်အဝအသုံးပြုပါသည်။
|
အလေးချိန် (ကီလိုဂရမ်) |
အနီးစပ်ဆုံး ၂.၈ |
|
ဖိအားအရည် |
တွင်းထွက်ဆီ (NBR တံဆိပ်အတွက်) သို့မဟုတ် ဖော့စဖိတ်အက်စတာ (FPM တံဆိပ်အတွက်) |
|
ဖိအားအရည်-အပူချိန် အပိုင်းအခြား(℃) |
-30 မှ +80 |
|
Viscosity range(mm²/s) |
၁၀~၈၀၀ |
|
အရည်ညစ်ညမ်းမှုအဆင့် |
အနည်းဆုံး β10 ≥ 75 ၏ ထိန်းသိမ်းမှုနှုန်းဖြင့် စစ်ထုတ်မှုကို အကြံပြုပါ။ |
|
Max.operating Pressure(ဝင်ပေါက်) (MPa) |
31.5 အထိ |
|
အလယ်တန်းဖိအား (အထွက်) (MPa) |
2.5 မှ 7.5 အထိ၊ 15.0. အထိ 21.0 အထိ |
|
နောက်ပြန်ဖိအားပေါက် (MPa) |
16.0 အထိ |
|
Max.flow (L/min) |
80 |
အင်္ဂါရပ်များ:
▶ Sandwich ပန်းကန်ဒီဇိုင်း
▶ ဆိပ်ကမ်း A၊ B သို့မဟုတ် P တွင် ဖိအားလျှော့ချခြင်း။
▶ 4 ချိန်ညှိဒြပ်စင်
. Rotary ခလုတ်
. Hex အကာအကွယ်ဦးထုပ်ပါသော ဦးခေါင်းဝက်အူ
. အတိုင်းအတာဖြင့် လော့ခ်ချနိုင်သော rotary ခလုတ်
. စကေးနှင့်အတူ rotary ခလုတ်
▶ ဖိအားအဆင့်သတ်မှတ်ချက် 4 ခု
▶ ရွေးချယ်နိုင်သော စစ်ဆေးရေးအဆို့ရှင်
▶ DIN 24 340၊ ပုံစံ A၊ ISO 4401 နှင့် CETOP - RP 121H သို့ ပို့ခြင်း
လျှောက်လွှာ
Valve အမျိုးအစား ZDR 10 D ကို system pressure ကိုလျှော့ချရန်အသုံးပြုသည်။
1. Pressure Reducing Valve ZDR 10 D ၏ အပိုင်းနှင့် သင်္ကေတ
ဖိအားလျှော့ချသည့်အဆို့ရှင်အမျိုးအစား ZDR 10 D.. သည် ဒုတိယအခြမ်းရှိ ဖိအားသက်သာသည့်လုပ်ဆောင်ချက်ပါရှိသော အသားညှပ်ပေါင်မုန့်ဒီဇိုင်း၏ 3-လမ်း တိုက်ရိုက်လည်ပတ်သောအဆို့ရှင်ဖြစ်သည်။
ဖိအားလျှော့ချသည့်အဆို့ရှင်တွင် အခြေခံအားဖြင့် အိုးအိမ် (၁)၊ ထိန်းချုပ်ခလုတ် (၂)၊ ဖိသိပ်မှုစပရိန် (၃) နှင့် ချိန်ညှိမှု (၄) တို့အပြင် စိတ်ကြိုက်စစ်ဆေးသည့် အဆို့ရှင်တို့ ပါဝင်ပါသည်။
ဒုတိယဖိအားကို ဖိအားချိန်ညှိမှုဒြပ်စင် (၄) ဖြင့် သတ်မှတ်သည်။
မော်ဒယ် 'YES'
အနားယူချိန်တွင် အဆို့ရှင်သည် ပုံမှန်အတိုင်းပွင့်နေပြီး အရည်များသည် port A1 မှ port A2 သို့ အတားအဆီးမရှိ စီးဆင်းနိုင်သည်။ port A2 အတွင်းရှိဖိအားသည် compression spring(3) နှင့်ဆန့်ကျင်ဘက် spool area တွင်ရှိသော control line (5) မှတဆင့် တချိန်တည်းတွင်ဖြစ်သည်။ port A2 ရှိ ဖိအားသည် compression spring (3) တွင် သတ်မှတ်ထားသော ဖိအားအဆင့်ကို ကျော်လွန်သောအခါ၊ control spool (2) သည် compression spring (3) နှင့် control position သို့ ရွေ့သွားပြီး port A2 တွင် သတ်မှတ်ဖိအားကို ထိန်းထားသည်။
ထိန်းချုပ်မှုဖိအားနှင့် ရှေ့ပြေးဆီအား ထိန်းချုပ်လိုင်း (၅) မှတစ်ဆင့် port A2 မှ ထုတ်ယူသည်။
port A2 ရှိ ဖိအားသည် ပြင်ပ အင်အားစုများကြောင့် ဆက်လက်မြင့်တက်နေပါက၊ control spool (2) သည် compression spring (3) သို့ ဆက်လက်ရွေ့လျားနေဆဲဖြစ်သည်။
၎င်းသည် control spool (2) ရှိ control land(5) မှတဆင့် port A2 တွင် flow path ကို open ဖြစ်စေသည်။ ထို့နောက် လုံလောက်သောအရည်သည် ဖိအားထပ်တိုးလာခြင်းကို တားဆီးရန် ကန်ထဲသို့ စီးဆင်းသွားသည်။
spring chamber (7) ကို port TA မှတဆင့် tank အပြင်ဘက်သို့ အမြဲတမ်း ညှစ်ထုတ်ပါသည်။
ဖိအားတိုင်းကိရိယာချိတ်ဆက်မှု(8)သည် အဆို့ရှင်ရှိ ဒုတိယဖိအားကို စောင့်ကြည့်စစ်ဆေးရန် ခွင့်ပြုသည်။
'DA' ဗားရှင်းတွင် ports A2 မှ A1 တွင် free flow အတွက် check valve ကို တပ်ဆင်ရန်သာ ဖြစ်နိုင်သည်။
မော်ဒယ်များ 'DP' နှင့် 'DB'
မော်ဒယ် 'DP' တွင်၊ port P1 တွင် ဖိအားကို လျှော့ချသည်။ ထိန်းချုပ်မှုဖိအားနှင့် ရှေ့ပြေးဆီအား port P1 မှ အတွင်းပိုင်းမှ ထုတ်ယူသည်။
မော်ဒယ် 'DB' တွင်၊ port P1 တွင် ဖိအားလျော့ကျသွားပြီး port B မှ pilot oil ကို ရယူသည်။
သတိထား!
directional valve သည် P မှ A သို့ပြောင်းသောအခါ၊ port B ရှိဖိအားသည် သတ်မှတ်ထားသော ဒုတိယဖိအားထက် မကျော်လွန်ရပါ။ မဟုတ်ပါက port A ရှိ ဖိအားများ လျော့သွားပါမည်။
ဦးတည်ရာအဆို့ရှင်မပါဘဲ အသုံးပြုပါက၊ TA နှင့် TB တို့သည် အပြန်အလှန်ချိတ်ဆက်ထားရမည် (ဥပမာ- အဖုံးပြားတွင်)။
ZDR 10 DA1-50B/...YM ၏ ဖွဲ့စည်းပုံ
ZDR 10 DP...-50B ၏ သင်္ကေတများ
