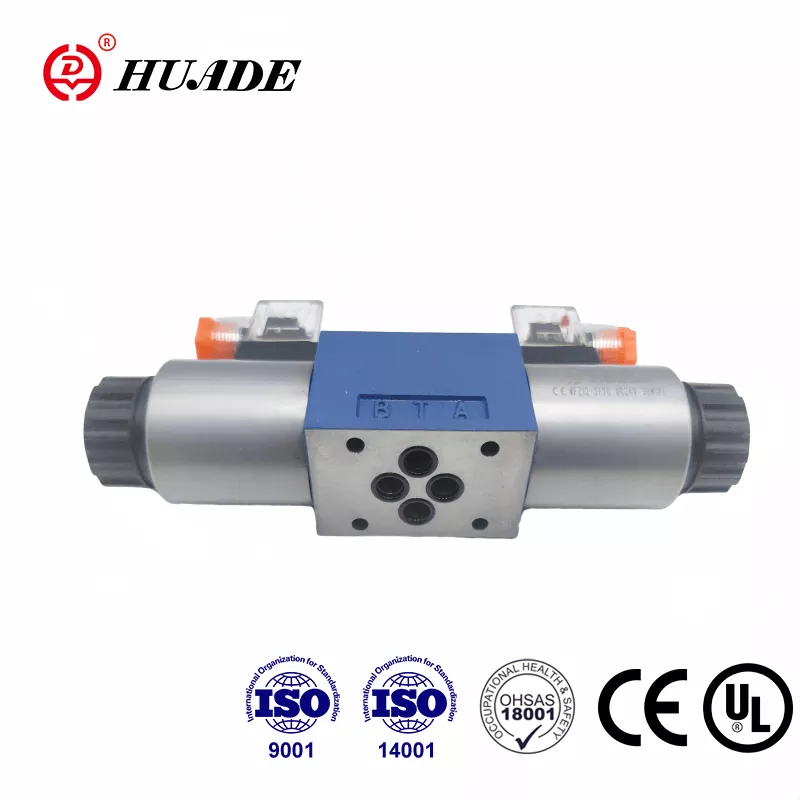

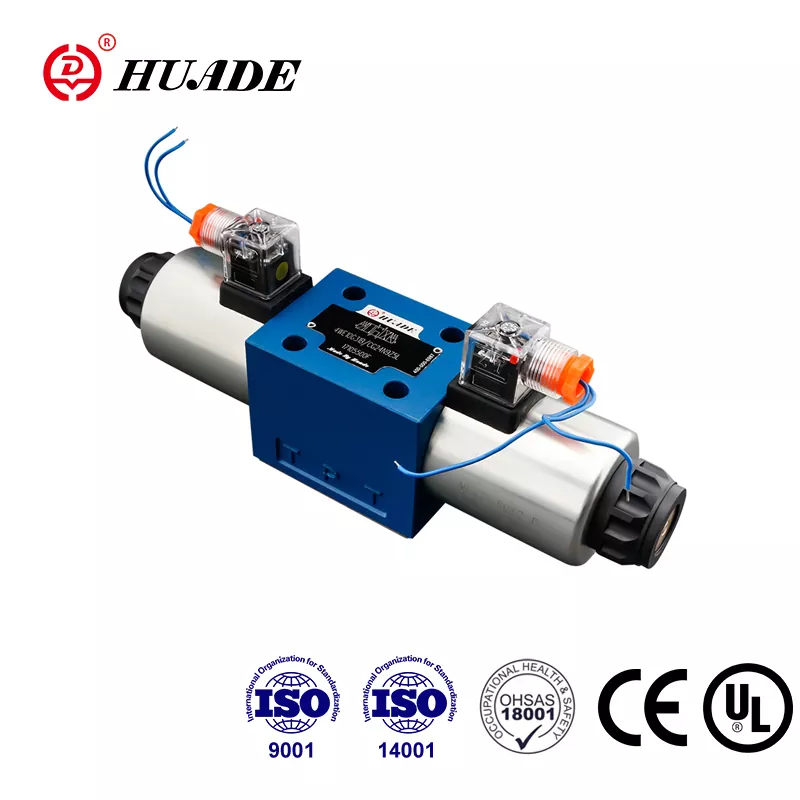

1979 ခုနှစ်တွင် တရုတ်နှင့် ဂျာမန်အစိုးရများအကြား မဟာဗျူဟာမြောက် မိတ်ဖက်ပူးပေါင်းဆောင်ရွက်မှုဖြင့် တည်ထောင်ခဲ့သော Huade Hydraulic သည် တရုတ်နိုင်ငံ၏ ဟိုက်ဒရောလစ်စက်မှုလုပ်ငန်းတွင် ထိပ်တန်းထုတ်လုပ်သူဖြစ်လာခဲ့သည်။ Huade® directional spool valve အမျိုးအစား 4WE 10 E သည် Rexroth® မော်ဒယ်ကို လုံးဝအစားထိုးနိုင်သည်။ Huade သည် ကမ္ဘာတစ်ဝှမ်းမှ တင်သွင်းသော အဆင့်မြင့် ထုတ်လုပ်မှု စက်ကိရိယာ 750 ကျော်ဖြင့် အရည်အသွေးအပေါ် ကြီးမားသော ဖိအားကို ပေးပါသည်။ 4WE 10 solenoid directional valve series သည် UL လက်မှတ်များကို အောင်မြင်ပြီးဖြစ်သည်။ ၎င်းသည် ဤလိုင်းရှိ အလားတူထုတ်ကုန်များထက် နည်းပညာတွင် ပိုမိုအဆင့်မြင့်ပြီး တာရှည်ခံပါသည်။ စက်ရုံသည် ISO9001၊ ISO14001 နှင့် OH SAS18001 တို့ကို အောင်မြင်ပြီးဖြစ်သည်။ Huade® ဟိုက်ဒရောလစ် လမ်းညွှန်အဆို့ရှင်များသည် ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်ကြောင့် နိုင်ငံတွင်း နည်းပညာနှင့် ကာကွယ်ရေးပစ္စည်းအသွင်ပြောင်းရေး ပရောဂျက်များစွာတွင် ပါဝင်ပါသည်။
|
လည်ပတ်မှုဖိအား အမြင့်ဆုံး |
ဆိပ်ကမ်းများ A.B.P (MPa) |
31.5 သို့ |
|
ဆိပ်ကမ်းများ T (MPa) |
16 |
|
|
စီးဆင်းမှု အများဆုံး (L/min) |
120 |
|
|
အပိုင်းဖြတ်ပိုင်း (အနေအထား 0 ကိုပြောင်းသည်)။ |
သင်္ကေတ Q ဖြင့် အမည်ခံဧရိယာ၏ ခန့်မှန်းခြေ.၆% |
|
|
ဖိအားအရည် |
တွင်းထွက်ဆီများ (NBR တံဆိပ်အတွက်) သို့မဟုတ် ဖော့စဖိတ်အက်စတာ (FPM တံဆိပ်အတွက်) |
|
|
Pressure fluid temperature range (℃) |
-၃၀~+၈၀ |
|
|
viscosity range (mm2/s) |
2.8~500 |
|
|
အလေးချိန် (ကီလိုဂရမ်) |
ဆိုလီနွိုက် ၁ လုံးပါသော Valve |
5.1(DC), 4.3(AC) |
|
ဆိုလီနွိုက် ၂ လုံးပါသော Valve |
6.7(DC), 5.1(AC) |
|
အင်္ဂါရပ်များ:
▶ စံဗားရှင်းအဖြစ် တိုက်ရိုက်ဆိုလီနွိုက်လည်ပတ်သော ဦးတည်ချက် spool အဆို့ရှင်
▶ ဖြုတ်တပ်နိုင်သော ကွိုင်များပါသော Wet pin DC သို့မဟုတ် AC ဆိုလီနွိုက်များ
▶ အသက်ရှည်ပါစေ။
▶ ပြီးပြည့်စုံသော ကောက်ကြောင်း
▶ ရွေးချယ်နိုင်သော လက်လွှဲစီးခြင်း။
▶ ဖိအားတင်းသည့်အခန်းကို မဖွင့်ဘဲ ကွိုင်များကို အစားထိုးနိုင်သည်။
▶ ဗဟို သို့မဟုတ် တစ်ဦးချင်း လျှပ်စစ်ချိတ်ဆက်မှု ရွေးချယ်မှု
▶ Din 24 340 ပုံစံ A၊ ISO 4401 နှင့် CETOP - RP 121H သို့ ပို့ခြင်း
Directional valves 4WE 10 တွင် အခြေခံအားဖြင့် အိမ်ရာ (1)၊ solenoids တစ်ခု သို့မဟုတ် နှစ်ခု (2)၊ control spool (3) နှင့် one or two return springs (4) တို့ပါဝင်သည်။ အနားယူချိန်တွင် control spool (3) ကို return springs (4)( impulse spools မှလွဲ၍) ၎င်း၏ဗဟို သို့မဟုတ် ကနဦးအနေအထားတွင် ထိန်းထားသည်။ Control spool (3) ကို wet pin solenoids (2) ဖြင့် လုပ်ဆောင်သည်။ solenoid (2) သည် control spool (3) တွင် လုပ်ဆောင်ပြီး ကျန်နေရာမှ လိုချင်သော end position သို့ ရွှေ့သည်။ ၎င်းသည် P မှ A နှင့် B မှ T သို့မဟုတ် P မှ B နှင့် A မှ T သို့ လွတ်လပ်စွာစီးဆင်းခွင့်ပြုသည်။
de-energizing solenoid (2) control spool (3) တွင် return spring (4) ဖြင့် ၎င်း၏ကနဦးအနေအထားသို့ ပြန်သွားပါသည်။
ရွေးချယ်နိုင်သော လက်ဖြင့်စီးနင်းခြင်း (5) pemits ထိန်းချုပ်မှု spool (3) ဆိုလီနွိုက်များကို စွမ်းအင်မဖြစ်စေဘဲ ရွှေ့ပါ။
WE 10 30B စီးရီး၏ ဖွဲ့စည်းပုံပုံကြမ်း
1. အရည်ကို စစ်ထုတ်ရပါမည်။ အနိမ့်ဆုံး စစ်ထုတ်မှု အားကောင်းမှုသည် 20㎛ ဖြစ်သည်။
2. တိုင်ကီသည် အလုံပိတ်နေရမည် ဖြစ်ပြီး လေဝင်ပေါက်တွင် လေစစ်ကို တပ်ဆင်ရပါမည်။
3. စက်ရုံမှထွက်ခွာသည့်အခါ subplate မပါသောထုတ်ကုန်များ။
4. နမူနာစာအုပ်အရ Valve fixing screw များကိုရွေးချယ်ပြီးအသုံးပြုရပါမည်။
5. အဆို့ရှင်နှင့်ချိတ်ဆက်ထားသော မျက်နှာပြင်၏ကြမ်းတမ်းမှုသည် 0.8 အထိ လိုအပ်သည်။
6. မိတ်လိုက်သည့်အပိုင်း၏ မျက်နှာပြင် အပြီးသတ်ရန် 0.01/100mm လိုအပ်သည်။
