1979 ခုနှစ်မှ Rexroth နှင့် နှစ်ကြိမ်ပူးပေါင်းဆောင်ရွက်မှုတွင် Huade သည် Rexroth မှ နောက်ဆုံးပေါ်နည်းပညာကို ထည့်သွင်းခဲ့သည်။ Huade® WE 5 directional spool valve သည် Rexroth မှပေးသော တူညီသောမော်ဒယ်နှင့် စျေးသက်သာသော အစားထိုးတစ်ခုဖြစ်သည်။ Huade သည် US၊ Japan၊ Germany နှင့် Switzerland တို့မှ တင်သွင်းသော အစိတ်အပိုင်း ၇၅၀ ကျော် ထုတ်လုပ်ရေး စက်ကိရိယာများကို လုပ်ကိုင်ပါသည်။ Huade သည် directional valve တိုင်းတွင် သာလွန်သောစွမ်းဆောင်ရည်ရှိကြောင်း သေချာစေရန်အတွက် အရည်အသွေးအပေါ် ကြီးမားသောဖိအားပေးပါသည်။ solenoid directional valve series သည် CE အသိအမှတ်ပြုလက်မှတ်ကို အောင်မြင်ပြီးဖြစ်သည်။ R&D နှင့် ထုတ်လုပ်မှုစီမံခန့်ခွဲမှုစနစ်သည် ISO9001၊ ISO14001 နှင့် ISO45001 တို့ဖြစ်သည်။ တည်ငြိမ်သောစွမ်းဆောင်ရည်ကြောင့် Huade® ဟိုက်ဒရောလစ်အဆို့ရှင်များကို တရုတ်နိုင်ငံရှိ စစ်ဘက်ဆိုင်ရာလုပ်ငန်းနှင့် အခြားနယ်ပယ်များတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။
|
ဟိုက်ဒရောလစ်ဒေတာ |
|||
|
ဟိုက်ဒရောလစ်အရည် |
ဓာတ်သတ္တုဆီများ သို့မဟုတ် ဖော့စဖိတ်အက်စတာ |
||
|
အရည် အပူချိန် အပိုင်းအခြား |
-၃၀~+၈၀ |
||
|
Viscosity range (mm2/s) |
2.8 မှ 500 |
||
|
လည်ပတ်မှုဖိအား၊ အများဆုံး။ (㎫) |
ဆိပ်ကမ်း A၊B၊P |
ဆိပ်ကမ်း |
|
|
25 အထိ |
6 အထိ |
||
|
စီးဆင်းမှု ဧရိယာ (အနေအထား 0 ကိုပြောင်းသည်)။ |
သင်္ကေတ W |
သင်္ကေတဖြင့် Q |
|
|
အနီးစပ်ဆုံး အမည်ခံအပိုင်း၏ 3% |
အမည်ခံ အပိုင်း၏ ခန့်မှန်းခြေ.၆% |
||
|
အလေးချိန် (ကီလိုဂရမ်) |
အဆို့ရှင် |
ဆပ်ပြား G115/01 |
ဆပ်ပြား G96/01 |
|
အနီးစပ်ဆုံး ၁.၄ |
အနီးစပ်ဆုံး ၀.၇ |
အနီးစပ်ဆုံး ၀.၅ |
|
|
လျှပ်စစ်အချက်အလက် |
|||
|
AC ဗို့အား (V) |
50Hz တွင် 110၊ 220 |
||
|
DC ဗို့အား (V) |
၁၂၊ ၂၄၊ ၁၁၀ |
||
|
ဗို့အားအမျိုးအစား |
AC |
DC |
|
|
ပါဝါလိုအပ်ချက် (W) |
26 |
||
|
ကိုင်ဆောင်ထားသော ဓာတ်အား (VA) |
- |
46 |
|
|
ခလုတ်ဖွင့်ပါဝါ (VA) |
- |
130 |
|
|
တာဝန်သံသရာ |
ဆက်ရန် |
||
|
ပြောင်းချိန် ON (ms) |
40 |
25 |
|
|
ပိတ်ချိန် (ms) |
30 |
20 |
|
|
ပတ်ဝန်းကျင်အပူချိန် (℃) |
+၅၀ |
||
|
Coil အပူချိန် (℃) |
+၁၅၀ |
||
|
ကြိမ်နှုန်း လည်ပတ်မှုများ (သံသရာ/နာရီ) |
15000 |
7200 |
|
|
DIN 40 050 သို့ ကာကွယ်မှု အမျိုးအစား |
IP65 |
||
အင်္ဂါရပ်များ:

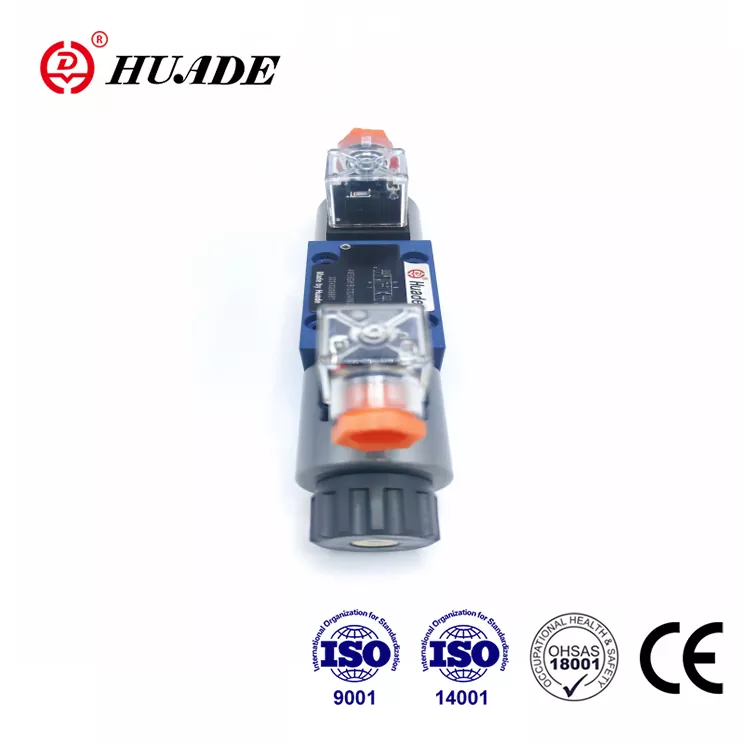

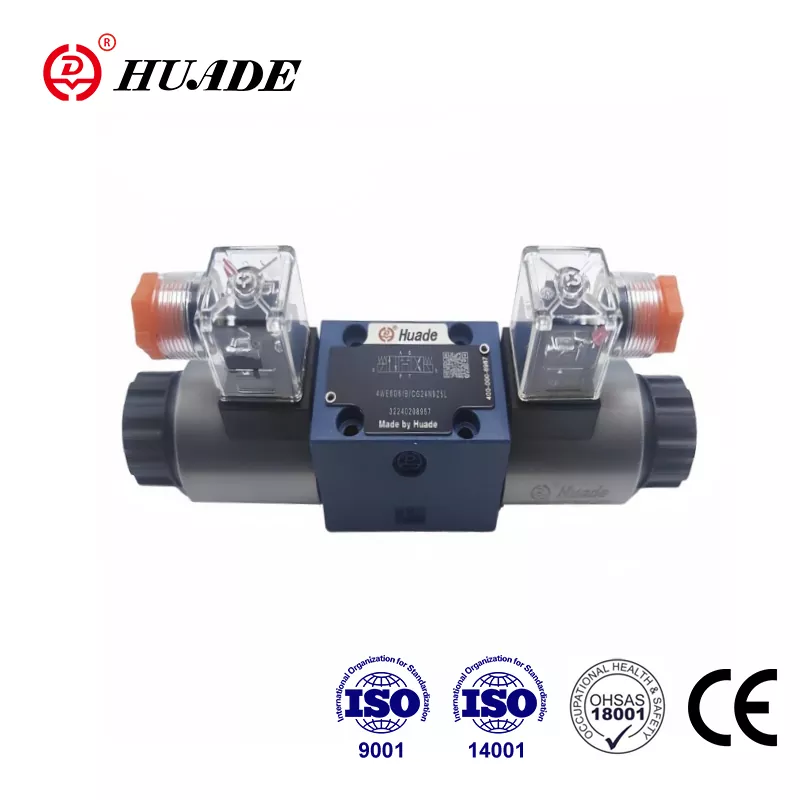

▶ Direct solenoid actuated directional spool valve
▶ Wet pin DC သို့မဟုတ် AC solenoids

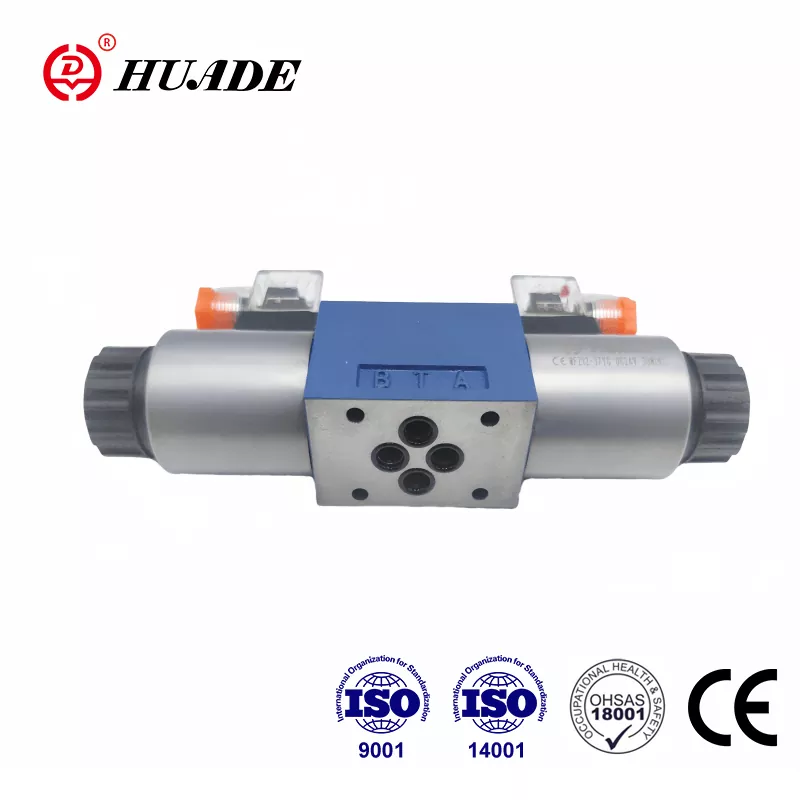

▶ Subplate ချိတ်ဆက်မှု
လျှောက်လွှာ
အမျိုးအစား WE5 ၏ လမ်းညွှန်အဆို့ရှင်များသည် ဆိုလီနွိုက်လည်ပတ်သော ဦးတည်ချက်ဆိုင်ရာ အဆို့ရှင်များဖြစ်သည်။ ၎င်းတို့သည် အရည်တစ်ခု၏ အစ၊ ရပ်တန့်ခြင်းနှင့် ဦးတည်ချက်တို့ကို ထိန်းချုပ်သည်။ ဤအဆို့ရှင်ကို အမျိုးမျိုးသော ဟိုက်ဒရောလစ်စနစ်များနှင့် ဖိအားအဆို့ရှင်အမျိုးမျိုး၏ ရှေ့ပြေးအဆို့ရှင်များတွင် တွင်ကျယ်စွာအသုံးပြုသည်။
ဤလမ်းညွှန်ချက်အဆို့ရှင်များသည် အခြေခံအားဖြင့် အိမ်ရာ (၁)၊ ဆိုလီနွိုက်တစ်ခု သို့မဟုတ် နှစ်ခု (၂)၊ ထိန်းချုပ်မှုစပွန် (၃)၊ နှင့် တစ်ခု သို့မဟုတ် နှစ်ခု ပြန်စပရိန် (၄) ပါဝင်သည်။
control spool (3) ကို return spring (4) ကို ဗဟို သို့မဟုတ် ကနဦး အနေအထား ( detented spools မှလွဲ၍ ) တွင် ထိန်းထားသည်။ control spool (3) ကို wet pin solenoids (2) ဖြင့် actuated ။ တက်ကြွသောအခြေအနေတွင်။ solenoid (2) ၏ force သည် control spool (3) တွင် plunger (5) မှတဆင့် လုပ်ဆောင်ပြီး ကျန်နေရာမှ လိုချင်သော end position သို့ တူညီသည်။ ထို့ကြောင့် P to A နှင့် B မှ T သို့မဟုတ် P မှ B နှင့် A မှ T တို့အား လိုအပ်သော စီးဆင်းမှုပုံစံကို ရွေးချယ်ထားသည်။ ဆိုလီနွိုက် (2) အား အားလျော့သွားသောအခါ၊ ထိန်းချုပ်မှုစပွန် (3) ကို ပြန်စပရိန် (4) ဖြင့် ၎င်း၏ကြားနေအနေအထားသို့ ပြန်သွားပါသည်။ solenoid ကို အားမစိုက်ဘဲ ထိန်းချုပ်မှု spool (3) ကို လည်ပတ်နိုင်စေရန် ဖုံးအုပ်ထားသော လက်စွဲကို အစားထိုးခြင်းအား ပေးထားပါသည်။
4WE5N 6.0B/O ရိုက်ပါ...
ဤဗားရှင်းသည် လမ်းကြောင်းပြောင်းသည့် အဆို့ရှင် (၂) ခုနှင့် အံဝင်ပေါက်များ မပါသော ဆိုလီနွိုက် (၂) ခု ပါရှိသည်။ de-energized အခြေအနေတွင် သတ်မှတ်ထားသော switching position မရှိပါ။
4WE5N 6.0B/OF. ဟုရိုက်ပါ။
ဤဗားရှင်းသည် 2 switching position၊ solenoid 2 ခုနှင့် dentent ပါရှိသော directional valve ဖြစ်သည်။ ထို့ကြောင့် သက်ဆိုင်ရာ switching position များကို ပုံသေထားပြီး solenoid ၏ စဉ်ဆက်မပြတ် အားကောင်းနေရန် မလိုအပ်ပါ။
WE 5 ၏ ဖွဲ့စည်းပုံ ပုံကြမ်း
