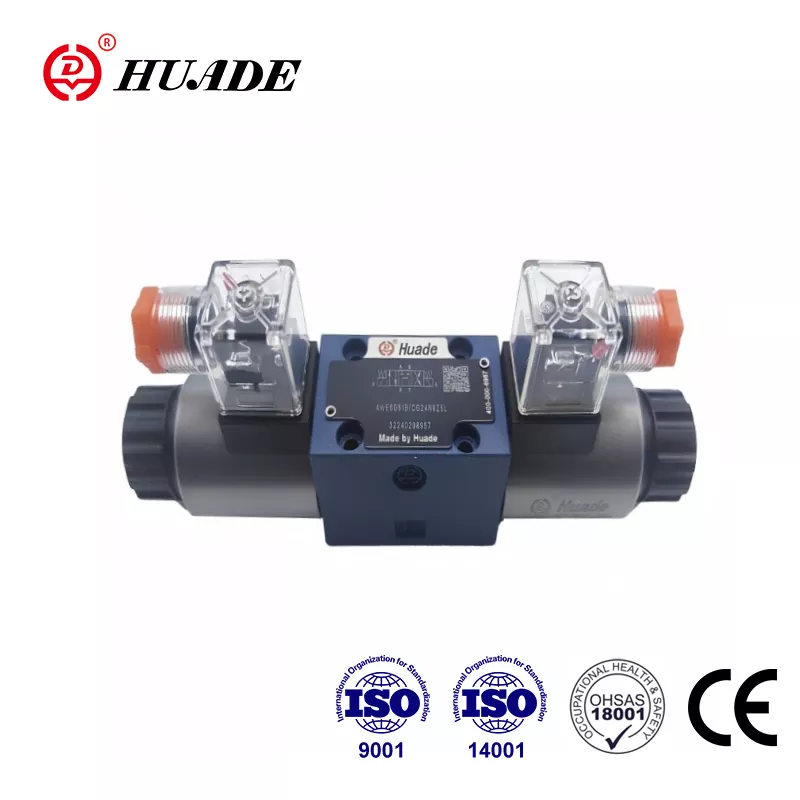

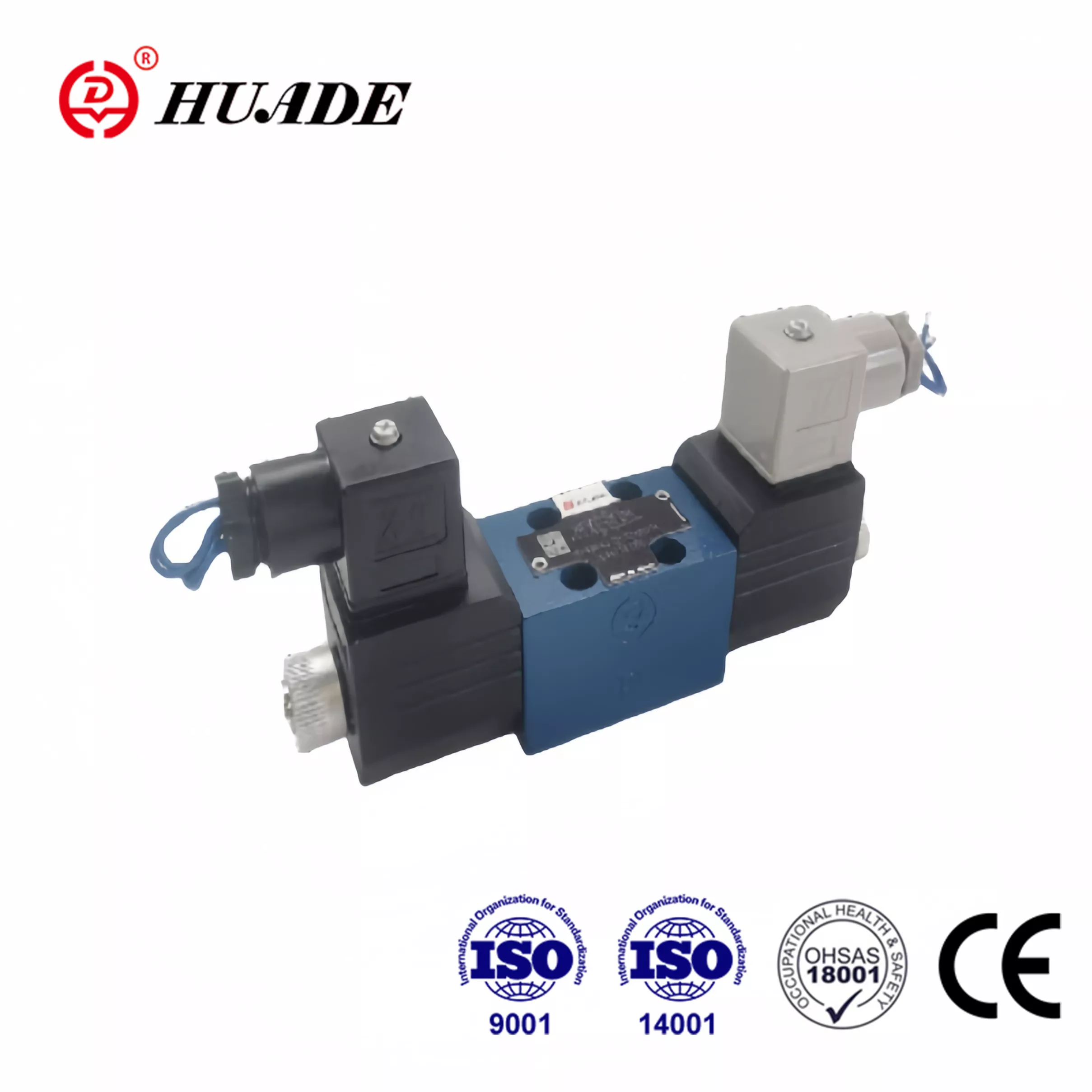

Huade သည် 1979 ခုနှစ်မှစတင်၍ တရုတ်နှင့် ဂျာမန်အစိုးရများအကြား မဟာဗျူဟာမြောက် ပူးပေါင်းဆောင်ရွက်မှုတွင် Rexroth မှ နောက်ဆုံးပေါ်နည်းပညာကို ထည့်သွင်းခဲ့သည်။ Huade® WE 4 directional spool valve သည် Rexroth မှပေးသော တူညီသောမော်ဒယ်နှင့် စျေးသက်သာသော အစားထိုးတစ်ခုဖြစ်သည်။ Huade သည် အရည်အသွေးအပေါ် ကြီးစွာသောဖိအားပေးသည်။ Huade တွင် directional valve တိုင်းတွင် သာလွန်သောစွမ်းဆောင်ရည်ရှိကြောင်း သေချာစေရန် တင်းကျပ်သောစမ်းသပ်မှုစနစ်တစ်ခုရှိသည်။ ဆိုလီနွိုက်အဆို့ရှင်စီးရီးသည် CE လက်မှတ်ရရှိပြီးဖြစ်သည်။ Huade® ဟိုက်ဒရောလစ် အဆို့ရှင်များကို အင်ဂျင်နီယာနှင့် ဆောက်လုပ်ရေး စက်ပစ္စည်းများ၊ သတ္တုဗေဒ၊ စက်ကိရိယာများ၊ သဘာဝပတ်ဝန်းကျင် ကာကွယ်ရေး၊ သင်္ဘောတည်ဆောက်မှု၊ အာကာသယာဉ်၊ ရထားပို့ဆောင်ရေး၊ ရေနံနှင့် ရေနံဓာတုဗေဒ၊ စစ်ဘက်ဆိုင်ရာ လုပ်ငန်းနှင့် အခြားနယ်ပယ်များတွင် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုကြသည်။ ၎င်းသည် တရုတ်နိုင်ငံရှိ ယုံကြည်စိတ်ချရသော အမျိုးသားအမှတ်တံဆိပ်ဖြစ်သည်။
|
ဟိုက်ဒရောလစ်နည်းပညာဆိုင်ရာဒေတာ |
||
|
Max.operating pressure-Ports A,B,P (㎫) |
21.0 အထိ |
|
|
ဆိပ်ကမ်း (㎫) |
10.0 .သင်္ကေတများ A သို့မဟုတ် B ပို့တ် T ကို ယိုစိမ့်ပေါက်အဖြစ် အသုံးပြုရပါမည်။ |
|
|
Max.flow (L/min) |
25 အထိ |
|
|
ဖိအားအရည် |
တွင်းထွက်ဆီ သို့မဟုတ် ဖော့စဖိတ် အီစတာ |
|
|
Viscosity range (mm2/s) |
2.8 မှ 500 |
|
|
ဖိအားအရည်၏အပူချိန်အကွာအဝေး (℃) |
-၃၀~+၈၀ |
|
|
ညစ်ညမ်းမှုအဆင့် (㎛) |
NAS 1638 အတန်းအစား 9 သို့ ဟိုက်ဒရောလစ်အရည်၏ ညစ်ညမ်းမှုအများဆုံးခွင့်ပြုဒီဂရီအဆင့်။ ထို့ကြောင့် ကျွန်ုပ်တို့သည် အနည်းဆုံး β≥ 75 ရှိသော ထိန်းထားနှုန်းရှိသော filter တစ်ခုကို အကြံပြုပါသည်။ |
|
|
အလေးချိန် (ကီလိုဂရမ်) |
1 solenoid 0.9 ပါသော Valve |
|
|
လျှပ်စစ်နည်းပညာဆိုင်ရာအချက်အလက် |
||
|
ရရှိနိုင်သော ဗို့အား (V) |
12. 24.220.110R 220R |
|
|
ဓာတ်အားသုံးစွဲမှု (W) |
22 |
|
|
တာဝန် |
စဉ်ဆက်မပြတ် |
|
|
ပြောင်းချိန် |
ဖွင့်ထားသည် (ms) |
20 မှ 30 |
|
ပိတ်ထားသည် (ms) |
၁၀ မှ ၂၀ |
|
|
မက်တယ်။ ပတ်ဝန်းကျင်အပူချိန် (℃) |
+၅၀ |
|
|
မက်တယ်။ ကွိုင်အပူချိန် (℃) |
+၁၅၀ |
|
|
DIN 40 050 သို့ ကာကွယ်မှု |
IP65 |
|
|
ကြိမ်နှုန်းပြောင်းခြင်း (သံသရာ/နာရီ) |
15000 |
|
|
လျှပ်စစ်ချိတ်ဆက်မှုဖြင့် အကာအကွယ်စပယ်ယာ (PE) ကို သက်ဆိုင်ရာ စည်းမျဉ်းများနှင့်အညီ ချိတ်ဆက်ရပါမည်။ |
||
အင်္ဂါရပ်များ:
▶ WE 4 အမျိုးအစား၏ Directional valves များသည် solenoid လည်ပတ်ပြီး directional spool valves များဖြစ်သည်
▶ Wet pin solenoids များသည် တိုက်ရိုက် သို့မဟုတ် alternating current ဖြစ်သည်။
▶ ပုံစံကို ISO 4401 နှင့် CETOP - RP 121H သို့ ပို့ခြင်း။
လျှောက်လွှာ
အမျိုးအစား WE 4 ၏ လမ်းညွှန်အဆို့ရှင်များသည် ဆိုလီနွိုက်လည်ပတ်သည့် လမ်းကြောင်းအတိုင်း လှည့်ပတ်သည့် အဆို့ရှင်များဖြစ်သည်။ ၎င်းတို့သည် အရည်တစ်ခု၏ အစ၊ ရပ်တန့်ခြင်းနှင့် ဦးတည်ချက်တို့ကို ထိန်းချုပ်သည်။
ဤလမ်းညွှန်ချက်အဆို့ရှင်များသည် အခြေခံအားဖြင့် အိမ်ရာ(၁)၊ ဆိုလီနွိုက်တစ်ခု သို့မဟုတ် နှစ်ခု (၂)၊ ထိန်းချုပ်မှုစူးလ်(၃)၊ နှင့် တစ်ခု သို့မဟုတ် နှစ်ခုပြန်စပရိန်(၄)ခု ပါဝင်သည်။
control spool (3) ကို return spring (4) ကို ဗဟို သို့မဟုတ် ကနဦး အနေအထား ( detented spools မှလွဲ၍ ) တွင် ထိန်းထားသည်။ control spool (3) ကို wet pin solenoids (2) ဖြင့် actuated ။ တက်ကြွသောအခြေအနေတွင်။ solenoid(2) ၏ တွန်းအားသည် control spool (5) ပေါ်ရှိ plunger (5) မှတဆင့် လုပ်ဆောင်ပြီး ကျန်နေရာမှ တူညီသော အဆုံးအနေအထားသို့ ရွေ့လျားသည်။ ထို့ကြောင့် P မှ A နှင့် B မှ Tor P မှ B နှင့် A မှ T တို့အား လိုအပ်သော စီးဆင်းမှုပုံစံကို ရွေးချယ်ထားသည်။ ဆိုလီနွိုက်(2) အား အားလျော့သွားသောအခါ၊ ထိန်းချုပ်မှုစပွန် (3) သည် ၎င်း၏ ကြားနေသို့ ပြန်သွားသည် ။
ဤဗားရှင်းသည် ပြန်စပရိန် (၄) ဖြင့် ကူးပြောင်းသည့် အနေအထားနှင့် အနေအထား ၂ ခုပါရှိသော ဦးတည်ချက်အဆို့ရှင်ဖြစ်သည်။ control spool (3) မပါဘဲ လုပ်ဆောင်နိုင်စေရန် ဖုံးအုပ်ထားသော manual override ကို ပေးထားပါသည်။
solenoid ကို အားဖြည့်ပေးသည်။
4WE 4-10B ၏ဖြတ်ပိုင်းမြင်ကွင်း
Cartridge အခိုးအငွေ့
