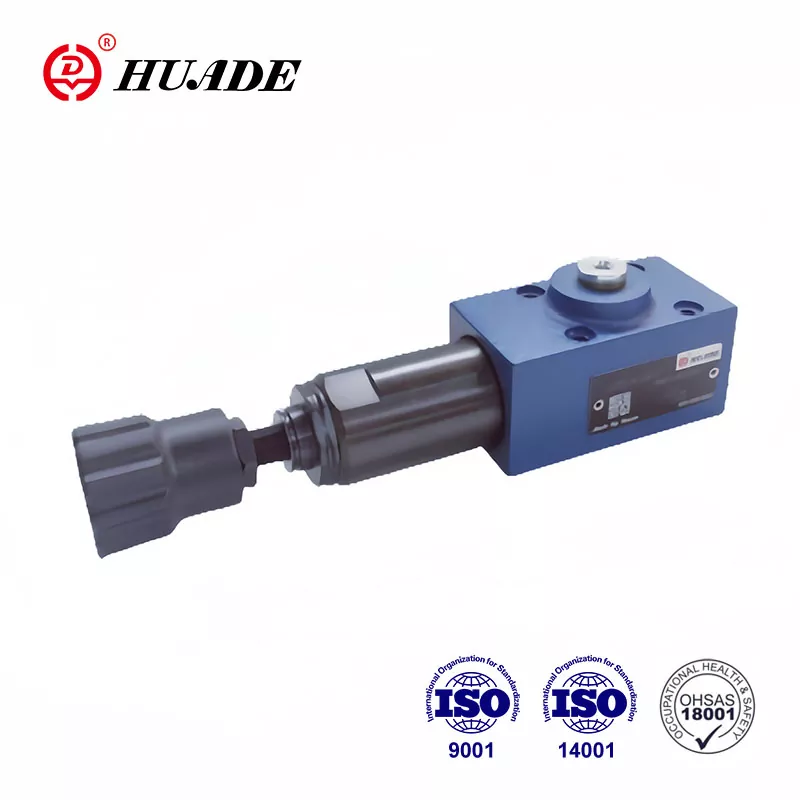

အဆို့ရှင်အမျိုးအစား DZ 6 DP သည် တိုက်ရိုက်လည်ပတ်သော ဖိအားအစီအမံတစ်ခုဖြစ်သည်။ Rexroth နှင့် ရေရှည်နှင့် နက်ရှိုင်းစွာ ပူးပေါင်းဆောင်ရွက်မှုနှစ်ခုအားဖြင့် Huade® ဟိုက်ဒရောလစ် ဖိအားအဆို့ရှင်များသည် Rexroth ၏ စွမ်းဆောင်ရည်နှင့် ကိုက်ညီနိုင်ပါသည်။ ဤဖိအားအစီအစဥ်အဆို့ရှင်အား ရုတ်သိမ်းခြင်းနှင့် သယ်ယူပို့ဆောင်ရေးစက်များ၊ ဆောက်လုပ်ရေးစက်ပစ္စည်းများ၊ စက်မှုယာဉ်များ၊ စက်ကိရိယာများ၊ သင်္ဘောများ၊ သတ္တုဗေဒနှင့် အခြားစက်ပစ္စည်းများတွင် ဟိုက်ဒရောလစ်စနစ်တွင် တွင်ကျယ်စွာအသုံးပြုနိုင်ပါသည်။
|
နည်းပညာဆိုင်ရာဒေတာ |
|
|
ဝင်ပေါက်ဖိအား၊ ဆိပ်ကမ်း P၊ B (X) (MPa) |
31.5 အထိ |
|
ထွက်ပေါက်ဖိအား၊ ဆိပ်ကမ်း A (MPa) |
21.0 မှ |
|
နောက်ပြန်ဖိအား၊ ဆိပ်ကမ်း T (MPa) |
16.0 သို့ |
|
အများဆုံးခွင့်ပြုနိုင်သော စီးဆင်းမှု (L/min) |
60 သို့ |
|
အရည်များ |
တွင်းထွက်ဆီ (NBR တံဆိပ်အတွက်)၊ သို့မဟုတ် ဖော့စဖိတ်အက်စတာ (FPM တံဆိပ်အတွက်) |
|
Viscosity range(mm²/s) |
၁၀~၈၀၀ |
|
အရည် အပူချိန် အပိုင်းအခြား (℃) |
-30 မှ +80 အထိ |
|
အရည် သန့်ရှင်းမှု (အမ်) |
အရည် သန့်ရှင်းမှု NAS 1638 Class 9 သို့ အရည်ညစ်ညမ်းမှု အများဆုံးခွင့်ပြုနိုင်သော ဒီဂရီ |
|
Max.flow (L/min) |
60 အထိ |
အင်္ဂါရပ်များ:
▶ subplate တပ်ဆင်ခြင်းအတွက်
▶ ဖိအားအဆင့် 5 ခု
▶ အချက် ၄ ချက်ကို ချိန်ညှိခြင်း-
. Rotary ခလုတ်
. ဆဋ္ဌဂံနှင့် အကာအကွယ် ဦးထုပ်ပါသော ခေါင်းဝက်အူ၊
အတိုင်းအတာဖြင့် လော့ခ်ချနိုင်သော rotary ခလုတ်
စကေးနှင့်အတူ rotary ခလုတ်
▶ အဆို့ရှင်ကို စစ်ဆေးပါ၊ စိတ်ကြိုက်ရွေးချယ်ပါ။
▶ DIN 24 340၊ ပုံစံ A၊ ISO 4401 နှင့် CETOP - RP 121H သို့ တပ်ဆင်ခြင်းပုံစံ
လျှောက်လွှာ
Pressure Sequence Valve DZ 6 DP ကို ဒုတိယစနစ်တစ်ခု၏ ဖိအားမှီခိုချိတ်ဆက်မှုအတွက် အသုံးပြုသည်။
sequence pressure ၏ setting သည် adjusting element(4) မှတဆင့်ဖြစ်သည်။
spring (3) သည် control spool (2) ကို neutral position တွင် ထိန်းထားပြီး valve ကို ပိတ်ဆို့ထားသည်။ ချန်နယ် P ရှိ ဖိအားသည် control spool ၏ spool မျက်နှာပြင် (2) တွင် spring (3) control line (6) မှတဆင့် ရှိနေပါသည်။
ချန်နယ် P မှ ဖိအားသည် စပရိန်၏ သတ်မှတ်တန်ဖိုးသို့ ရောက်ရှိပါက (၃) ထိန်းချုပ်မှုစပွန်ဆာ (၂) ကို ဘယ်ဘက်သို့ ရွှေ့ပြီး ချိတ်ဆက်မှု P မှ A ကို ဖွင့်သည်။ ချန်နယ် A ရှိ စနစ်သည် ချန်နယ် P တွင် ဖိအားကျဆင်းမှုမရှိဘဲ ချိတ်ဆက်ထားသည်။
ထိန်းချုပ်မှုအချက်ပြမှုသည် ထိန်းချုပ်လိုင်း (၆) ချန်နယ် P မှ သို့မဟုတ် ပို့တ် B (X) မှတဆင့် အတွင်းမှ အစပြုပါသည်။
အဆို့ရှင်အသုံးပြုမှုအပေါ်မူတည်၍ ယိုစိမ့်သောဆီယိုပေါက်သည် ဆိပ်ကမ်း T(Y) သို့မဟုတ် A မှတဆင့် အတွင်းပိုင်းဖြစ်သည်။
DZ 6 DP 1 -50B ၏ ဖွဲ့စည်းပုံ
DZ 6 DP-10B ၏ သင်္ကေတများ
