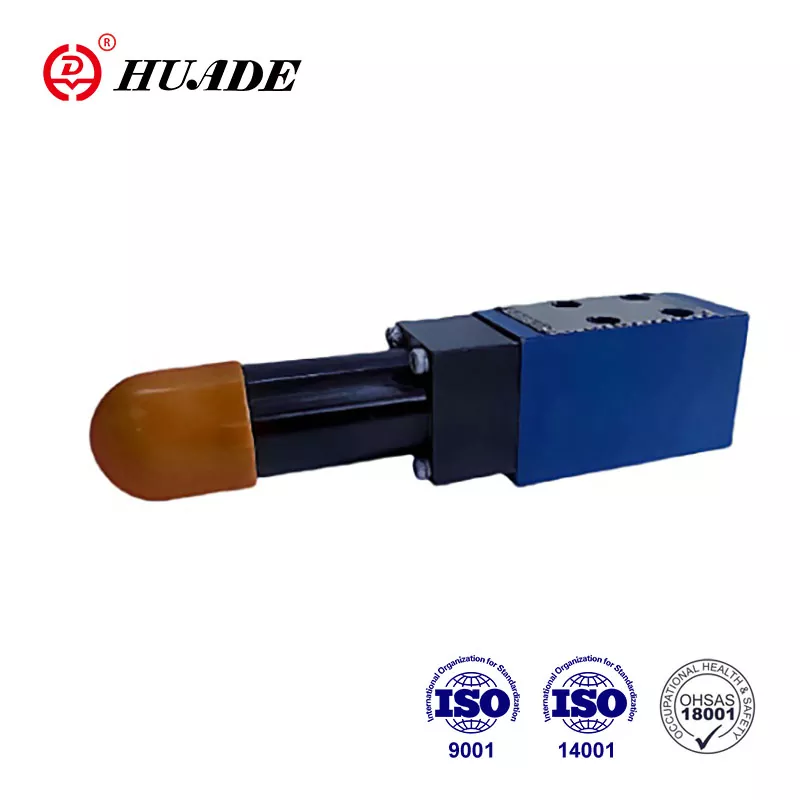

Pressure Sequence Valve DZ 5 DP ကို သတ်မှတ်ထားသော ဖိအားတစ်ခုဖြင့် ဒုတိယစနစ်ဆီသို့ ဆီညွှန်ကြားရန် အသုံးပြုသည်။
Rexroth ၏အဆင့်မြင့်နည်းပညာကိုမိတ်ဆက်မှုကြောင့် Huade® ဟိုက်ဒရောလစ်အဆို့ရှင်များသည် Rexroth ၏စွမ်းဆောင်ရည်နှင့်အရည်အသွေးတွင်သဟဇာတဖြစ်သည်။ စျေးနှုန်းက ပိုသင့်လျော်ပါတယ်။ စက်ရုံတွင် ထုတ်ကုန်များ၏ သာလွန်ကောင်းမွန်သော စွမ်းဆောင်ရည်ကို သေချာစေရန် ကမ္ဘာတစ်ဝှမ်းမှ အဆင့်မြင့် ထုတ်လုပ်မှု စက်ကိရိယာများနှင့် တင်းကျပ်သော စမ်းသပ်မှုစနစ်များ ရှိသည်။
|
နည်းပညာဆိုင်ရာဒေတာ |
|
|
ဝင်ပေါက်ဖိအား၊ ဆိပ်ကမ်း P၊ B (X) (MPa) |
210 အထိ; non-return valve မပါဘဲ 31.5 အထိ |
|
ထွက်ပေါက်ဖိအား၊ ဆိပ်ကမ်း A (MPa) |
31.5 သို့ |
|
နောက်ပြန်ဖိအား၊ ဆိပ်ကမ်း T (MPa) |
6.0 သို့ |
|
အများဆုံးခွင့်ပြုနိုင်သော စီးဆင်းမှု (L/min) |
30 သို့ |
|
အရည်များ |
တွင်းထွက်ဆီ (NBR တံဆိပ်အတွက်)၊ သို့မဟုတ် ဖော့စဖိတ်အက်စတာ (FPM တံဆိပ်အတွက်) |
|
Viscosity range(mm²/s) |
၁၀~၈၀၀ |
|
အရည် အပူချိန် အပိုင်းအခြား (℃) |
-30 မှ +80 အထိ |
|
အရည် သန့်ရှင်းမှု (အမ်) |
အရည် သန့်ရှင်းမှု NAS 1638 Class 9 သို့ အရည်ညစ်ညမ်းမှု အများဆုံးခွင့်ပြုနိုင်သော ဒီဂရီ |
အင်္ဂါရပ်များ:
▶ subplate တပ်ဆင်ခြင်းအတွက်
▶ ရှေ့မျက်နှာစာ တပ်ဆင်ခြင်း။
▶ ဖိအားအပိုင်းအခြား 5 ခု
▶ မတူညီသော ဆက်တင်ဒြပ်စင် 4 ခု
. Rotary ခလုတ်
. ဆဋ္ဌဂံနှင့် အကာအကွယ်ဦးထုပ်ပါသော လက်စွပ်
. အတိုင်းအတာဖြင့် လော့ခ်ချနိုင်သော rotary ခလုတ်
. စကေးနှင့်အတူ rotary ခလုတ်
▶ ရွေးချယ်နိုင်သော non return valve
▶ ပန်းကန်ပြားများအတွက် DIN 24 340 သို့ တပ်ဆင်ခြင်းပုံစံ၊ C ပုံစံ
လျှောက်လွှာ
ဤ DZ 5 DP ဖိအားအစီအစဥ်အဆို့ရှင်ကို ရုတ်သိမ်းခြင်းနှင့် သယ်ယူပို့ဆောင်ရေးစက်များ၊ ဆောက်လုပ်ရေးစက်ပစ္စည်းများ၊ စက်မှုယာဉ်များ၊ စက်ကိရိယာများ၊ သင်္ဘောများ၊ သတ္တုဗေဒနှင့် အခြားစက်ပစ္စည်းများ၏ ဟိုက်ဒရောလစ်စနစ်များတွင် တွင်ကျယ်စွာအသုံးပြုနိုင်ပါသည်။
1. Pressure Sequence Valve DZ 5 DP ၏ အပိုင်းနှင့် သင်္ကေတ
Valve အမျိုးအစား DZ 5 DP များသည် တိုက်ရိုက်လည်ပတ်သော sequence valves များဖြစ်သည်။ ဤအမျိုးအစား၏အဆို့ရှင်များသည် အခြေခံအားဖြင့်အိမ်ရာ (1)၊ ထိန်းချုပ်မှု spool (2)၊ စပရိန် (3) နှင့် ဖိအားဆက်တင်ဒြပ်စင် (4) နှင့် လိုအပ်ပါက ထပ်လောင်းမဟုတ်သော အဆို့ရှင် (5) တို့ပါဝင်သည်။
အဆို့ရှင်ဆီဖြတ်သွားသည့် ဖိအားကို ဖိအားဆက်တင်ဒြပ်စင် (4) တွင် သတ်မှတ်ထားသည်။ စပရိန်များ (3) သည် ထိန်းချုပ်မှုစူးလ် (2) ကို စတင်အနေအထားတွင် ထိန်းထားပြီး အဆို့ရှင်ကို ဆက်လက်ပိတ်ထားသည်။ ဆိပ်ကမ်း P အတွင်းရှိ ဖိအားသည် တူးဖော်ခြင်း (၆) နှင့် ဂျက် (၇) မှတဆင့် ထိန်းချုပ်မှုစပရိန် (၃) ၏ ဆန့်ကျင်ဘက်စွန်းရှိ spool လည်ပတ်ဧရိယာသို့ ဖြတ်သန်းသွားသည်။
ပို့တ် P မှ ဖိအားသည် သတ်မှတ်တန်ဖိုးသို့ ရောက်ရှိသောအခါ၊ ပို့တ် P နှင့် ဆိပ်ကမ်း A သို့ ချိတ်ဆက်ရန် spool သည် စပရိန်ဘက်သို့ ရွေ့လျားသည်။
ဤအချက်ပြမှုသည် ဆိပ်ကမ်း P မှ တူးဖော်ခြင်း (၆) မှတဆင့် အတွင်းပိုင်းကို ဖြတ်သန်းသည်။
ယခုအခါ ဆိပ်ကမ်း A နှင့် ချိတ်ဆက်ထားသော စနစ်သို့ ဆီများ ဖြတ်သန်းသွားသော်လည်း Port P ရှိ ဖိအားသည် ကျဆင်းခြင်းမရှိပေ။
The pilot oil may also be fed externally via port B(X).
အဆို့ရှင်၏ အသုံးချမှုပေါ်မူတည်၍ ရှေ့ပြေးဆီပြန်လာမှုသည် ဆိပ်ကမ်း T(Y) သို့မဟုတ် အတွင်းပိုင်းမှတဆင့် ပြင်ပသို့ ဖြစ်နိုင်သည်။
ဆိပ်ကမ်း A မှ ဆိပ်ကမ်း P သို့ ဆီများ အခမဲ့ပြန်စီးဆင်းမှုကို ခွင့်ပြုရန်အတွက် လိုအပ်ပါက၊ ပြန်မလာသော valve (5) ကို ထည့်သွင်းနိုင်သည်။
DZ5DP-3-10B ၏ ဖွဲ့စည်းပုံ
DZ 5 DP-10B ၏ သင်္ကေတများ
