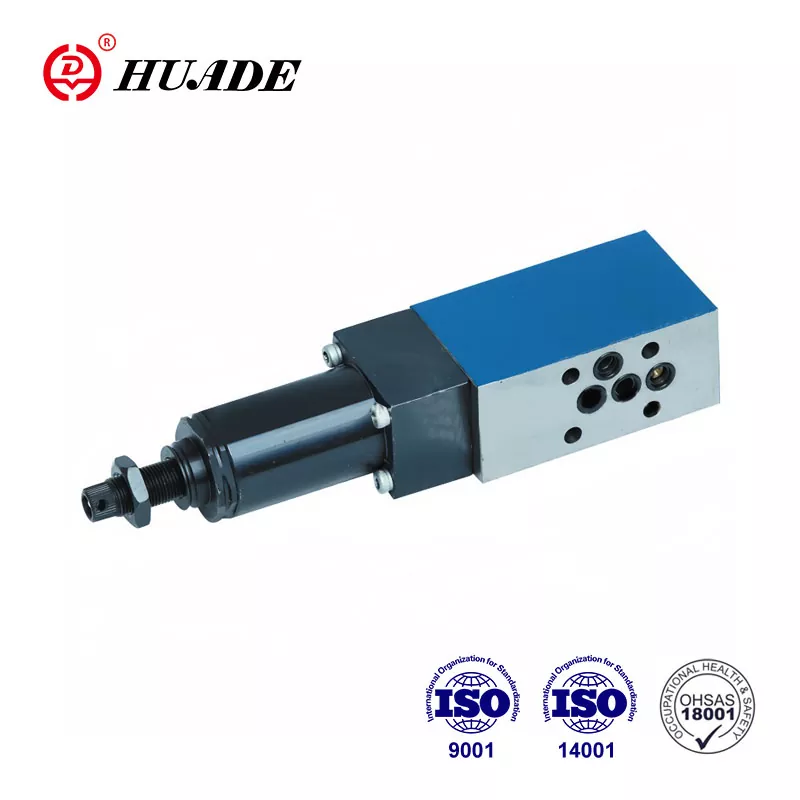

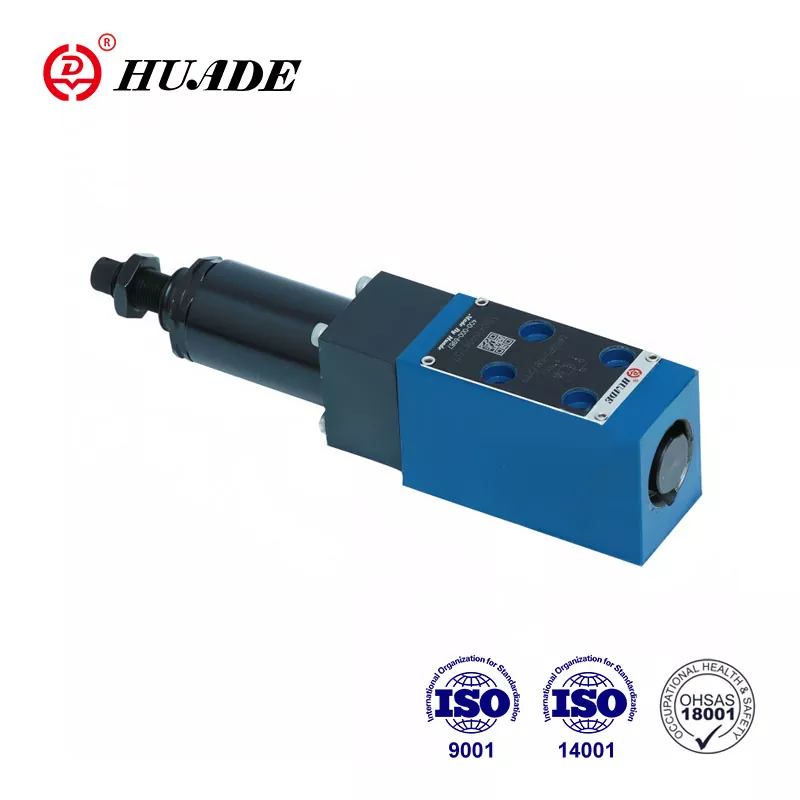

ဖိအားလျှော့ချသည့်အဆို့ရှင် DR 5 DP ကို ဟိုက်ဒရောလစ်စနစ်ရှိ ဖိအားကို ထိန်းချုပ်ရန်အတွက် အသုံးပြုသည်။ Rexroth နည်းပညာကို မိတ်ဆက်ခြင်းကြောင့်၊ Huade® DR 5 DP စီးရီးဖိအားလျှော့ချသည့်အဆို့ရှင်များသည် တူညီသော Rexroth အမျိုးအစားကို အစားထိုးနိုင်သည်။ Huade Hydraulic တွင် ၎င်း၏ ထုတ်ကုန်များ၏ အရည်အသွေးကို သေချာစေရန် တင်းကျပ်သော စမ်းသပ်မှုစနစ်တစ်ခု ရှိသည်။ အဏ္ဏဝါဟိုက်ဒရောလစ်စနစ်တွင် ဖိအားထိန်းချုပ်မှုအဆို့ရှင်များ၏ စီးရီးများကို တွင်ကျယ်စွာအသုံးပြုကြသည်။
|
Max.operating pressure(Port P) (MPa) |
31.5 အထိ |
|
မက်တယ်။ ဒုတိယဖိအား (Port A) (MPa) |
21.0 အထိ; Non-return valve 31.5 အထိ |
|
Max.back pressure( Ports T(Y)) (MPa) |
6.0 အထိ |
|
Max.flow (L/min) |
15 အထိ |
|
Pressure fluid Mineral oil ၊ |
တွင်းထွက်ဆီ (NBR တံဆိပ်အတွက်) သို့မဟုတ် ဖော့စဖိတ်အက်စတာ (FPM တံဆိပ်အတွက်) |
|
Viscosity range(mm²/s) |
၁၀~၈၀၀ |
|
ဖိအားအရည်-အပူချိန် အပိုင်းအခြား(℃) |
-30 မှ +80 |
|
ညစ်ညမ်းမှုအဆင့် (အမ်) |
အရည်၏ညစ်ညမ်းမှုအများဆုံးခွင့်ပြုသည့်ဒီဂရီမှာ NAS 1638 အတန်း 9 အထိဖြစ်သည်။ |
|
အလေးချိန် (ကီလိုဂရမ်) |
အနီးစပ်ဆုံး ၁.၀ |
အင်္ဂါရပ်များ:
▶ Subplate တပ်ဆင်ခြင်း။
▶ ဖိအားအဆင့်သတ်မှတ်ချက် ၅ ခု
▶ 4 ချိန်ညှိဒြပ်စင်
. Rotary ခလုတ်
. ဆဋ္ဌဂံနှင့် အကာအကွယ်ဦးထုပ်ပါသော ဝက်အူတပ်ဆင်ခြင်း၊
. အတိုင်းအတာဖြင့် လော့ခ်ချနိုင်သော rotary ခလုတ်
. စကေးနှင့်အတူ rotary ခလုတ်
▶ အဆို့ရှင်ကို စစ်ဆေးပါ၊ စိတ်ကြိုက်ရွေးချယ်ပါ။
▶ DIN 24 340၊ ပုံစံ D၊ ISO 5781 နှင့် CETOP - RP 121H သို့ ပို့ခြင်း
လျှောက်လွှာ
ဖိအားလျှော့ချခြင်းအဆို့ရှင် DR 5 DP ကို စနစ်ဖိအားကို လျှော့ချရန် အသုံးပြုသည်။
အဆို့ရှင်အမျိုးအစား DR5 DP သည် ဒုတိယအခြမ်းရှိ ဖိအားသက်သာသည့်လုပ်ဆောင်ချက်ပါရှိသော 3-လမ်းကြောင်းတိုက်ရိုက်လည်ပတ်ဖိအားလျှော့ချသည့်အဆို့ရှင်ဖြစ်သည်။
ဒုတိယဖိအားကို ဖိအားချိန်ညှိမှုဒြပ်စင် (၄) ဖြင့် သတ်မှတ်သည်။ အနားယူချိန်တွင် valve သည် ပုံမှန်အတိုင်းပွင့်နေပြီး ဖိအားအရည်သည် port P မှ port A သို့ အတားအဆီးမရှိ စီးဆင်းနိုင်သည်။ port A ရှိ ဖိအားသည် control line (6) မှတဆင့် compression နှင့် ဆန့်ကျင်ဘက် spool area တွင်ရှိနေသည် နွေဦး (၃)။ ပို့တ် A ရှိ ဖိအားသည် compression spring (3) တွင် သတ်မှတ်ထားသော ဖိအားအဆင့်ကို ကျော်လွန်သောအခါ၊ control spool (2) သည် control position သို့ ရွေ့သွားပြီး port A တွင် သတ်မှတ်ဖိအားကို အဆက်မပြတ် ထိန်းထားသည်။
ထိန်းချုပ်မှုနှင့် ရှေ့ပြေးဆီများကို ထိန်းချုပ်လိုင်း (၆) မှတစ်ဆင့် port A မှ ထုတ်ယူသည်။
actuator ပေါ်ရှိ ပြင်ပအင်အားစုများကြောင့် port A တွင် ဖိအားဆက်လက်တိုးနေပါက၊ control spool(2) သည် compression spring(3) သို့ ဆက်လက်ရွေ့လျားနေဆဲဖြစ်သည်။
၎င်းသည် control land (8) မှ control spool (2) မှ port A တွင် flow path ကို ဖြစ်ပေါ်စေသည်။ ထို့နောက် ဖိအားအလုံအလောက်ရှိသောအရည်သည် တိုင်ကီထဲသို့ စီးဆင်းသွားပြီး နောက်ထပ်ဖိအားထပ်တိုးလာခြင်းကို တားဆီးသည်။
စပရိန်အခန်းကို ဆိပ်ကမ်း T(Y) မှတစ်ဆင့် တိုင်ကီအပြင်ဘက်သို့ အမြဲတမ်း ညှစ်ထုတ်သည်။
ဆိပ်ကမ်း A မှ ဆိပ်ကမ်း P သို့ အခမဲ့ပြန်စီးဆင်းမှုအတွက် စိတ်ကြိုက်စစ်ဆေးသည့်အဆို့ရှင် (5) ကို တပ်ဆင်နိုင်သည်။
DR 5 DP 3 10B ၏ ဖွဲ့စည်းပုံ
DR 5 DP ၏ သင်္ကေတများ
