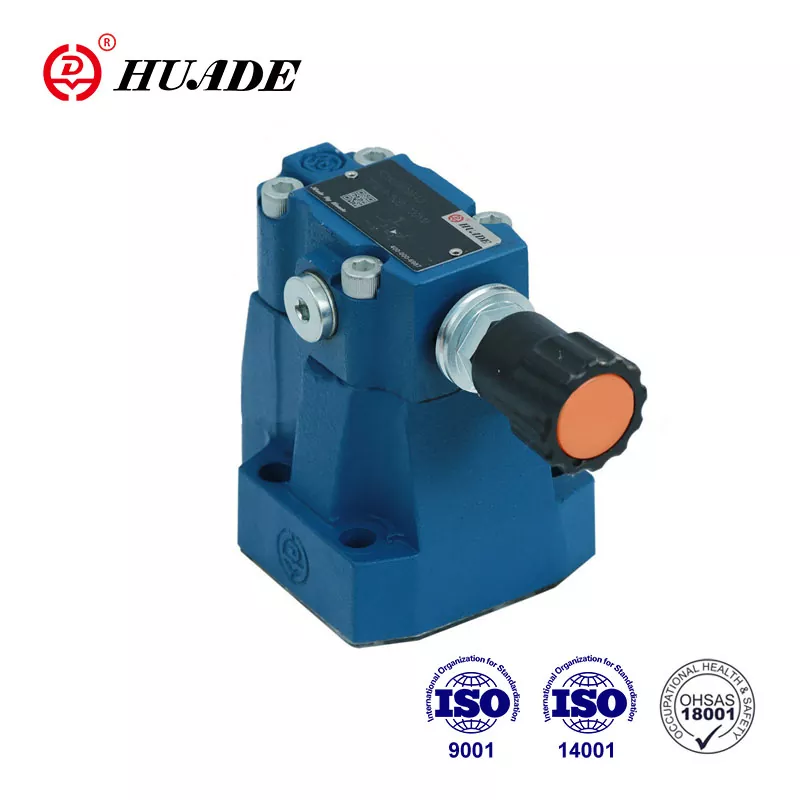

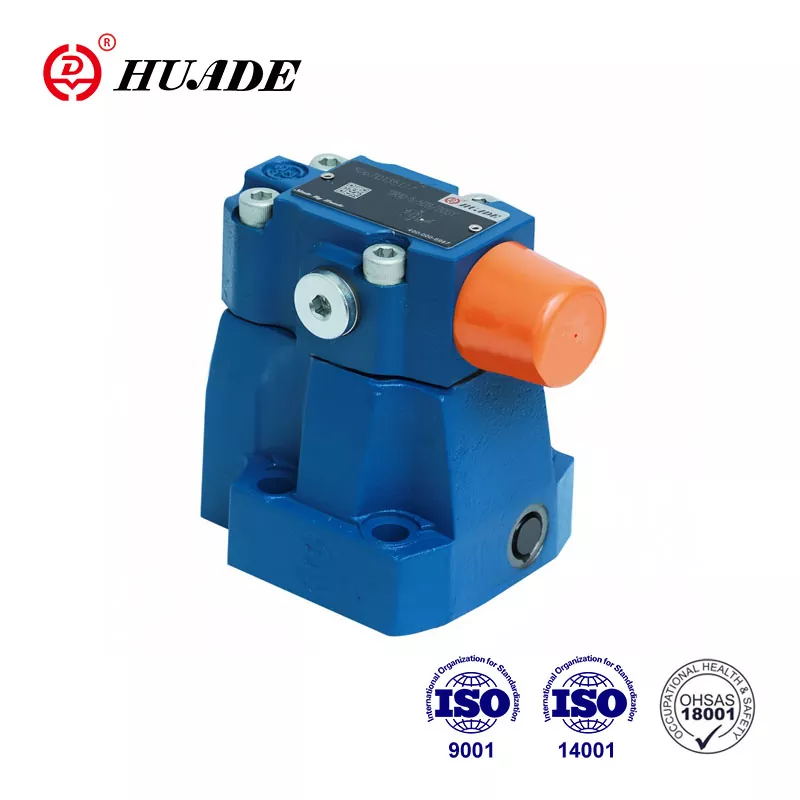

ဖိအားလျှော့ချခြင်း Valve DR 20

ဖိအားကိုထိန်းချုပ်ရန်အတွက် Type DR 20 ဖိအားလျှော့ချသည့်အဆို့ရှင်ကိုအသုံးပြုသည်။ Rexroth ၏အဆင့်မြင့်နည်းပညာနှင့် ကမ္ဘာတစ်ဝှမ်းမှ အဆင့်မြင့်ဆုံးကုန်ထုတ်ကိရိယာများကို မိတ်ဆက်ခြင်းဖြင့် Huade® ဖိအားလျှော့ချသည့်အဆို့ရှင်များသည် အရည်အသွေးကောင်းမွန်ပြီး ဈေးနှုန်းချိုသာပါသည်။ Huade သည် လူသိများသော တရုတ်အမျိုးသားအမှတ်တံဆိပ်ဖြစ်ပြီး ၎င်း၏ထုတ်ကုန်များကို အင်ဂျင်နီယာစက်ပစ္စည်းများ၊ ရေထိန်းသိမ်းမှု၊ စက်ကိရိယာများ၊ ရေနံနှင့် ရေနံဓာတုဗေဒစသည့် နယ်ပယ်များစွာတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။

Pressure Reducing Valve DR 20 ၏ ထုတ်ကုန်ပါရာမီတာ

ထုတ်ကုန်အင်္ဂါရပ်နှင့် ဖိအားလျှော့ချခြင်း Valve DR 20 ကို အသုံးပြုခြင်း။

အင်္ဂါရပ်များ:

▶ Subplate တပ်ဆင်ခြင်း။

▶ threaded ချိတ်ဆက်မှုအတွက်

▶ Manifold တပ်ဆင်ခြင်းအတွက်

▶ ချိန်ညှိမှုဆိုင်ရာ အချက် ၄ ချက်-

. Rotary ခလုတ်

. ဆဋ္ဌဂံနှင့် အကာအကွယ်ဦးထုပ် အင်္ကျီ၊

. အတိုင်းအတာဖြင့် လော့ခ်ချနိုင်သော rotary ခလုတ်

. စကေးနှင့်အတူ rotary ခလုတ်

▶ ဖိအားဆက်တင် 4 ခု ရွေးချယ်နိုင်သော စစ်ဆေးရေးအဆို့ရှင် (ဆပ်ပြာတပ်ဆင်မှုအတွက်သာ)

လျှောက်လွှာ

Pilot pressure reduce valve DR 20 သည် စနစ်အတွင်းရှိ ဖိအားများကို လျှော့ချရန်ဖြစ်သည်။

Pressure Reducing Valve DR 20 ၏ အပိုင်းနှင့် သင်္ကေတ

ဖိအားအဆို့ရှင် အမျိုးအစား DR 20 များသည် ဒုတိယပတ်လမ်းမှ ထိန်းချုပ်ထားသည့် ရှေ့ပြေးဖိအားလျှော့ချသည့် အဆို့ရှင်များဖြစ်သည်။ ၎င်းတို့တွင် အခြေခံအားဖြင့် main spool (1) နှင့် main spool insert (3) နှင့် pilot valve (2) တွင် pressure adjustment element ပါရှိသည်။

အနားယူချိန်တွင် အဆို့ရှင်များသည် ပွင့်နေပြီး အရည်များသည် ပင်မစပွန် (၃) မှတစ်ဆင့် port B မှ port A သို့ လွတ်လပ်စွာ ဖြတ်သန်းနိုင်သည်။

port A တွင်ရှိနေသောဖိအားသည် main spool ၏အောက်ခြေအခြမ်းပေါ်တွင်လုပ်ဆောင်သည်။ တစ်ချိန်တည်းမှာပင် pilot valve (2) သည် main piston ၏ spring loaded side (4) နှင့် port (5) မှတဆင့် ball (6) တွင် ဖိအားသက်ရောက်ပါသည်။ အလားတူပင် ဘောလုံး (၆) ပေါက်တွင် လမ်းကြောင်း (၇)၊ ထိန်းချုပ်လိုင်း (၈)၊ စစ်ဆေးသော အဆို့ရှင် (၉) နှင့် orifice (၁၀) တို့မှတဆင့် လုပ်ဆောင်သည်။ စပရိန် (၁၁) ၏ သတ်မှတ်ချက်အရ ဘောလုံး (၆)၊ အပေါက် (၅) တွင် နှင့် စပရိန်ခန်း (၁၂) တွင်၊ ထိန်းချုပ်ပစ္စတင် (၁၃) တွင် ကိုင်ဆောင်ထားသော ဖိအားများ ဖြစ်ပေါ်လာသည်။

ပွင့်လင်းအနေအထား။ Fluid သည် port B မှ port A သို့ main spool ထည့်သွင်းခြင်း (3) မှတဆင့် လွတ်လပ်စွာ စီးဆင်းနိုင်ပြီး port A တွင် ဖိအား (11) မှ spring တွင် သတ်မှတ်ထားသော value ထက်ကျော်လွန်ကာ ball ကိုဖွင့်သည် (6) control ဖြစ်သည်။

ပစ္စတင် (၁၃) သည် အပိတ်အနေအထားသို့ ရွေ့လျားသည်။

Port A တွင်ရှိသောဖိအားနှင့် spring (11) တွင်သတ်မှတ်ထားသောဖိအားကြားချိန်ခွင်လျှာသို့ရောက်ရှိသောအခါအလိုရှိသောလျှော့ချဖိအားကိုအောင်မြင်သည်။ စပရိန်အခန်း (၁၄) မှ တိုင်ကီသို့ ပိုက်လိုင်း (၁၅) မှ ပြင်ပသို့ စီးဆင်းသော ဆီထွက်သည်။

ပို့တ် A မှ B မှ အခမဲ့ပြန်စီးဆင်းမှုကို စိတ်ကြိုက်စစ်ဆေးသည့်အဆို့ရှင် (16) ကို တပ်ဆင်ခြင်းဖြင့် အောင်မြင်နိုင်သည်။

ဖိအားတိုင်းကိရိယာချိတ်ဆက်မှု (17) သည် port A ရှိ ဖိအားလျှော့ချမှုကို စောင့်ကြည့်ရန် ခွင့်ပြုသည်။

subplate mounting type DR 20...50B ၏ ဖွဲ့စည်းပုံ

DR ...50B ၏ သင်္ကေတများ
