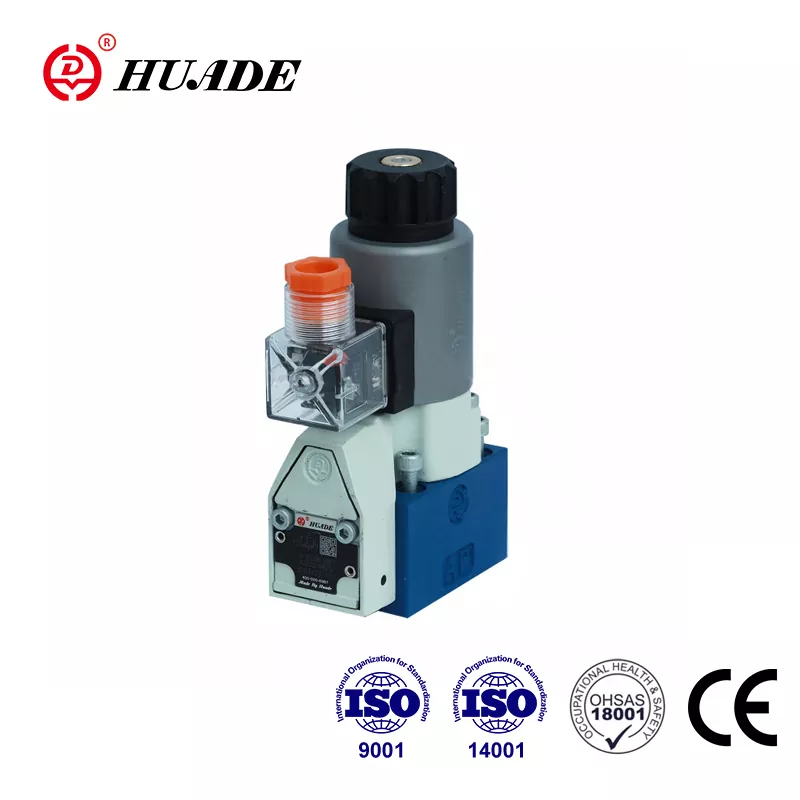

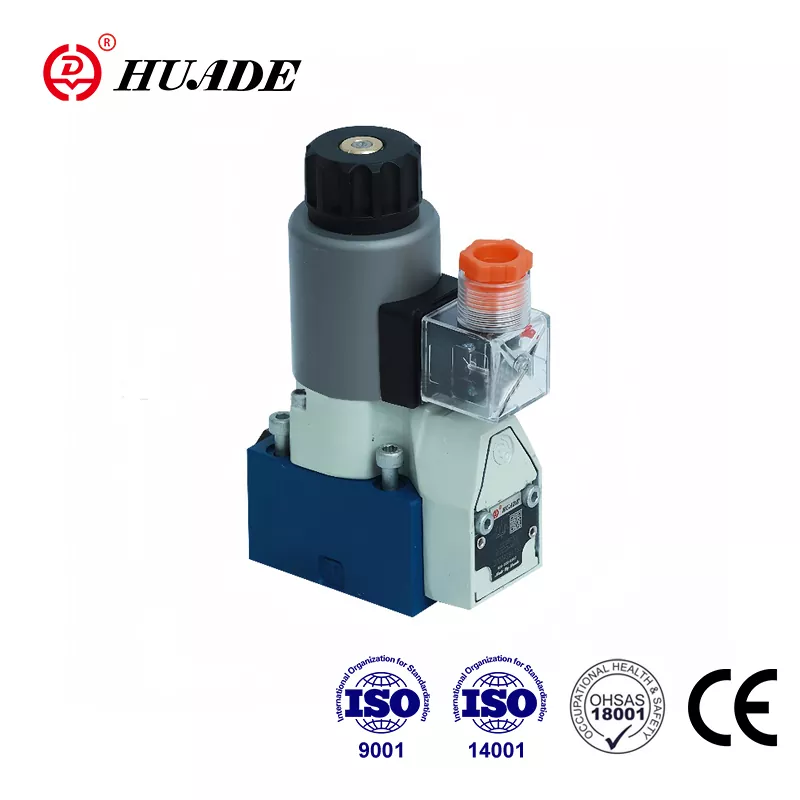

Huade Hydraulic သည် တရုတ်နိုင်ငံ၏ ဟိုက်ဒရောလစ်စက်မှုလုပ်ငန်းတွင် ထိပ်တန်းထုတ်လုပ်သူဖြစ်ပြီး ၎င်းသည် 1979 ခုနှစ်မှ Rexroth နှင့် ရေရှည်ပူးပေါင်းဆောင်ရွက်မှုအတွေ့အကြုံ နှစ်ခုရှိခဲ့သည်။ Huade® directional directional seat valves အမျိုးအစား M-SEW 6 သည် Rexroth® M-SEW 6 component series 3X အတွက် တတ်နိုင်သော အစားထိုးတစ်ခုဖြစ်သည်။ . အရည်အသွေးကောင်းမွန်ပြီး ဈေးနှုန်းသက်သာစွာဖြင့် ယှဉ်ပြိုင်နိုင်မည်ဖြစ်သည်။ ဟိုက်ဒရောလစ်ထုတ်ကုန်များ၏ အရည်အသွေးမြင့်မားမှုကို သေချာစေရန်၊ Huade Hydraulic သည် ကမ္ဘာတစ်ဝှမ်းမှ တင်သွင်းလာသော အဆင့်မြင့်ထုတ်လုပ်မှု စက်ကိရိယာ 750 ထက်မနည်းကို လုပ်ဆောင်ပါသည်။ ဤဆိုလီနွိုက်လည်ပတ်သောအဆို့ရှင်၏ အရည်အသွေးသည် သုံးစွဲသူများ၏ လိုအပ်ချက်များနှင့် ကိုက်ညီနိုင်ပါသည်။ စက်ရုံသည် နိုင်ငံတကာစံနှုန်းများဖြစ်သည့် ISO9001၊ ISO14001 နှင့် OH SAS18001 တို့ကို အောင်မြင်ပြီးဖြစ်သည်။ directional valves စီးရီးများကို စက်မှုပတ်ဝန်းကျင်အမျိုးမျိုးတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။
|
နည်းပညာဆိုင်ရာဒေတာ (ဤကန့်သတ်ချက်များအပြင်ဘက်ရှိ အက်ပ်လီကေးရှင်းများအတွက်၊ ကျွန်ုပ်တို့နှင့် တိုင်ပင်ပါ။) |
|||
|
အထွေထွေ |
|||
|
တပ်ဆင်ခြင်း။ |
ရွေးချယ်ခွင့် |
||
|
မက်တယ်။ ပတ်ဝန်းကျင်အပူချိန် (℃) |
50 |
||
|
အလေးချိန် |
2/2-way poppet valve (kg) |
1.5 |
|
|
3/2-way poppet valve (kg) |
1.5 |
||
|
4/2 လမ်း ပေါ့ပ်အဆို့ရှင် (kg) |
2.3 |
||
|
ဟိုက်ဒရောလစ်ဒေတာ |
|||
|
မက်တယ်။ လည်ပတ်ဖိအား (MPa) |
စာမျက်နှာ ၁၄၀ တွင် ဇယားကိုကြည့်ပါ။ |
||
|
မက်တယ်။ စီးဆင်းမှု (L/min) |
25 |
||
|
ဖိအားအရည် |
ဓာတ်သတ္တုဆီများ သို့မဟုတ် ဖော့စဖိတ်အက်စတာ |
||
|
ဖိအားအရည်၏ အပူချိန် အပိုင်းအခြား (℃) |
- 30 မှ + 80 |
||
|
Viscosity range (mm²/s) |
2.8 မှ 500 |
||
|
ညစ်ညမ်းမှုဒီဂရီ μm |
NAS 1638 အတန်းအစား 9 သို့ ဟိုက်ဒရောလစ်အရည်၏ ညစ်ညမ်းမှုအများဆုံးခွင့်ပြုဒီဂရီအဆင့်။ ထို့ကြောင့် ကျွန်ုပ်တို့သည် အနည်းဆုံး β10≥ 75 ရှိသော သိုလှောင်မှုနှုန်းဖြင့် စစ်ထုတ်ခြင်းကို အကြံပြုပါသည်။ |
||
|
လျှပ်စစ်အချက်အလက် |
|||
|
ဗို့အားအမျိုးအစား |
DC |
AC |
|
|
ရနိုင်သော ဗို့အားများ (V) |
၁၂၊ ၂၄၊ ၄၂၊ ၉၆၊ ၁၁၀၊ ၂၀၅၊ ၂၂၀ |
rectifier မှတဆင့်သာဖြစ်နိုင်သည်။ |
|
|
ဗို့အား ခံနိုင်ရည် (အမည်ခံ ဗို့အား) (%) |
±10 |
||
|
ပါဝါသုံးစွဲမှု (W) |
30 |
||
|
တာဝန် |
100% |
||
|
ISO 6403 သို့ အချိန်ပြောင်းခြင်း။ |
အောက်ပါဇယားကိုကြည့်ပါ။ |
||
|
ကြိမ်နှုန်းပြောင်းခြင်း (စက်ဝန်း s/h) |
15000 |
||
|
DIN 40 050 သို့ ကာကွယ်မှု |
IP65 |
||
|
မက်တယ်။ ကွိုင်အပူချိန် (℃) |
150 သို့ |
||
အင်္ဂါရပ်များ:
▶ Direct actuated directional poppet valve, solenoid actuated
▶ ပိတ်ထားသော ပေါက်သည် ယိုစိမ့်မှု မရှိပါ။
▶ ဖိအားအောက်တွင် အချိန်အတော်ကြာပြီးနောက်၌ပင် ကူးပြောင်းခြင်းကို အာမခံပါသည်။
▶ ဆိုလီနွိုက်ကွိုင်ကို 90° လှည့်နိုင်သည်။
▶ တစ်ဦးချင်းလျှပ်စစ်ချိတ်ဆက်မှု
▶ ကာကွယ်ထားသော လက်ဖြင့် အစားထိုးခြင်း၊ ရွေးချယ်နိုင်သည်
▶ Din 24 340 ပုံစံ A၊ ISO 4401 နှင့် CETOP - RP 121H သို့ ပို့ခြင်းပုံစံ
လျှောက်လွှာ
အမျိုးအစား 2 M-SEW directional valve သည် solenoid actuated directional poppet valve ဖြစ်သည်။ ၎င်းတို့သည် စီးဆင်းမှု၏ အစ၊ ရပ်တန့်မှုနှင့် ဦးတည်ချက်တို့ကို ထိန်းချုပ်သည်။
1. လုပ်ဆောင်ချက်များ၊ Poppet Directional Valve M-SEW ၏ အပိုင်း ၆
M-SEW 6 တွင် အခြေခံအားဖြင့် အိမ်ရာ (၁)၊ ဆိုလီနွိုက် (၂)၊ မာကျောသော အဆို့ရှင်စနစ် (၃) နှင့် ဘောလုံး (၄) တို့သည် အပိတ်ဒြပ်စင်အဖြစ် ပါဝင်သည်။
အခြေခံနိယာမ
ကနဦးအနေအထားတွင် ဘောလုံး (၄) ကို စပရိန် (၉) ဖြင့် ထိုင်ခုံပေါ်သို့ ဖိထားပြီး၊ ဆိုလီနွိုက် (၂) ဖြင့် ပြောင်းထားသော အနေအထားတွင် ဖြစ်သည်။ solenoid (2) force သည် လီဗာ (6) နှင့် ball (7) actuator pin (8) တွင် နှစ်ဖက်စလုံးကို အလုံပိတ်ထားသည်။ အလုံပိတ်ဒြပ်စင်နှစ်ခုကြားရှိ အခန်းကို ဆိပ်ကမ်း P နှင့် ချိတ်ဆက်ထားသည်။ အဆို့ရှင်စနစ် (၃) သည် တွန်းအားများ (ဆိုလီနွိုက် သို့မဟုတ် ပြန်စပရိန်) နှင့်ပတ်သက်၍ ဖိအားမျှတစေသည်။ ထို့ကြောင့် အဆို့ရှင်များသည် ဖိအား 63 MPa အထိ အသုံးပြုနိုင်သည်။
M-2SEW6N အမျိုးအစား၏ cutaway မြင်ကွင်း
M-3SEW6U အမျိုးအစား၏ cutaway မြင်ကွင်း
