သင်သံစုံတီးဝိုင်းတစ်ခုပြုလုပ်နေသည်ဆိုပါစို့။ ဂီတသမားများကို "ကျယ်ကျယ်လောင်လောင်" ကစားရန် "အသံကျယ်" ကစားရန်ပြောခြင်းမဟုတ်ပါ - "အနည်းငယ်သာပျော့ပြောင်းခြင်း" ဟုပြောသောသိမ်မွေ့သောလက်ဟန်အမူအရာများကိုသင်ပေးထားသည်။ ဟိုက်ဒရောလစ်အချိုးအစားအချိုးအစားအဆို့ရှင်သည်ဟိုက်ဒရောလစ်အရည်အတွက်စပယ်ယာတစ်ခုနှင့်တူသည်။
ကော်ဖီဆိုင်ကိုနှိုင်းယှဉ်
သင်အကြိုက်ဆုံးကော်ဖီဆိုင်တွင် espresso စက်လိုအချိုးကျအဆို့ရှင်ကိုစဉ်းစားပါ။ Barista သည် Espresso ကိုရရန် switch ကိုလှန်လှောမထားနိုင်ပါ။ ၎င်းတို့သည်ဖိအားပေးမှုကိုတဖြည်းဖြည်းတိုးများလာသည်, အလားတူပင်အချိုးအစားအချိုးကျအဆို့ရှင်သည်လျှပ်စစ်ဓာတ်အားပြတ်တောက်မှုအပေါ် အခြေခံ. လျှပ်စစ်တုံ့ပြန်ချက်များအပေါ် အခြေခံ. ၎င်း၏အနေအထားကိုစဉ်ဆက်မပြတ်ညှိသည်။
ဟိုက်ဒရောလစ်အချိုးအစားအချိုးအစားအချိုးအစားသည်မည်သို့အလုပ်လုပ်ကြသနည်း။ တစ်လှည့် - ခြေလှမ်းခရီး
Hydraulic လုပ်ဆောင်မှုကိုတိကျသောလျှပ်စစ်အချက်ပြမှုမှထိန်းချုပ်မှုလမ်းကြောင်းကိုလိုက်နာကြပါစို့။
1Command Center (Control Signal)
PLC (ပရိုဂရမ်မာဂုပညာရှိသည့် logrampable logic controller) သို့မဟုတ်အခြားထိန်းချုပ်မှုစနစ်သည်လျှပ်စစ်အချက်ပြမှုကိုပေးပို့သည် - Candbus သို့မဟုတ် Ethernet ကဲ့သို့သောစက်မှုကွန်ယက်များမှတဆင့်ဒစ်ဂျစ်တယ်ပညတ်များပင်။
2ဘာသာပြန်သူ (အချိုးကျ solenoid)
အဆို့ရှင်၏အချိုးကျ solenoid သည်ဘာသာပြန်သူတစ် ဦး ကဲ့သို့လျှပ်စစ်စွမ်းအင်ကိုစက်မှုအင်အားအဖြစ်ပြောင်းလဲခြင်းဖြစ်သည်။ ပုံမှန်အားဖြင့် "စွမ်းအင်" သို့မဟုတ် "အားဖြည့်ခြင်း" ဖြစ်စေသည့်ပုံမှန် solenoids များနှင့်မတူဘဲ input signal ကိုခွန်အားနှင့်တိုက်ရိုက်အချိုးကျသည့်အင်အားကိုဖန်တီးသည်။
3တိကျသော Mover (Valve SPOOL)
ဤစက်ကိရိယာသည်အဆို့ရှင် spool ကိုတွန်းအားပေးသည် - အတိအကျရာထူးများရန် spool ရွေ့လျားမှုအနေဖြင့်၎င်းသည်အရည်စီးဆင်းမှုကိုထိန်းချုပ်ရန် (ports ဟုခေါ်သော ports များ) ကိုပိတ်ထားသည်။
4စမတ်တုံ့ပြန်ချက်ကွင်းဆက် (LVDT အာရုံခံကိရိယာ)
အဆင့်မြင့်အချိုးအစားရှိသောအဆို့ရှင်များတွင် lvdt (linear variable version ည့်သည်အမျိုးမျိုးသော transformer) ပါဝင်သည်။ ၎င်းသည်ပြင်ပမှနှောင့်ယှက်မှုများအတွက်အလိုအလျောက်ပြင်ဆင်ထားသောတံခါးပိတ်စနစ်တစ်ခုကိုဖန်တီးပေးပြီးအပူချိန်ပြောင်းလဲမှုများနှင့် 0 တ်ဆင်သည်။
အစစ်အမှန်ကမ္ဘာဥပမာ - တူးဖော်ရေးမှူး
တူးဖော်သူတစ် ဦး သည်သူတို့၏ Joystick ကိုတစ်ဝက်သို့ပြောင်းရွှေ့သောအခါအချိုးကျအဆို့ရှင်သည် 50% signal ကိုလက်ခံရရှိသည်။ SPOOY သည် hydraulic ဆလင်ဒါမှအများဆုံးစီးဆင်းမှုကိုအတိအကျစီးဆင်းမှုကိုအတိအကျစီးဆင်းစေသည့်အနေအထားသို့ပြောင်းရွှေ့သည်။
အချိုးအစား valve vs servo valve vs servo valve vs on / off valve: အန္တိမနှိုင်းယှဉ်
Valve အမျိုးအစားများအကြားကွဲပြားခြားနားမှုကိုနားလည်ခြင်းသည်မှန်ကန်သောရွေးချယ်မှုပြုလုပ်ရန်အတွက်အရေးကြီးသည်။
| လက်ခဏာ | ON / OFF VALVE | အချိုးကျအဆို့ရှင် | servo valve |
|---|---|---|---|
| ထိန်းချုပ်မှုအမျိုးအစား | Binary (ပွင့်လင်း / ပိတ်ပါ) | အဆုံးမဲ့ positioning | Ultra-တိကျသော positioning |
| တုံ့ပြန်မှုအချိန် | 10-100 မီလီစက္ကန် | 5-50 မီလီစက္ကန် | 1-10 မီလီစက္ကန် |
| ဟုတ်မှန်ရေး | ± 5-10% | ± 1-3% | ± 0.1-0.5% |
| ပေးရ | $ 50-500 | $ 500-5,000 | $ 2,000-20,000 |
| ပုံမှန် application များ | အပေါ် / ပိတ်ထားရိုးရှင်း | အထွေထွေအလိုအလျောက် | မြင့်မားသောတိကျစွာစနစ်များ |
| တည်မြဲစေခြင်း | နိမ့်သော | အလယ်အလတ်ဖြစ်သော | မြင့်သော |
| ညစ်ညမ်းမှု sensitivity ကို | နိမ့်သော | အလယ်အလတ်ဖြစ်သော | အလွန်မြင့်မားသော |
| စွမ်းအင်ထိရောက်မှု | ဆင်းရဲသော | ကောင်းသော | အလွန်ကောင်းမွန်သော |
တစ်ခုချင်းစီကိုအမျိုးအစားရွေးချယ်ဖို့ဘယ်အချိန်မှာ
ဘယ်အချိန်မှာအဆို့ရှင်ကိုရွေးချယ်ပါ
ရိုးရှင်းသော start / stop control သည်လုံလောက်သည်•ဘတ်ဂျက်သည်အလွန်တင်းကျပ်စွာရှိသည်။
အချိုးကျအဆို့ရှင်ကိုဘယ်အချိန်မှာရွေးချယ်ပါ
သငျသညျ variable မြန်နှုန်း / ဖိအားထိန်းချုပ်မှုလိုအပ်•စွမ်းအင်ထိရောက်မှုကိစ္စရပ်များ•ချောမွေ့စစ်ဆင်ရေးအရေးကြီးပါသည်•အလယ်အလတ်တိကျစွာလိုအပ်ပါတယ်
servo valves ကိုရွေးချယ်ပါ
Ultra-High Precision သည်အရေးပါသည်။ •အလွန်မြန်ဆန်သောတုန့်ပြန်မှုလိုအပ်ပါသည်။ •ဘတ်ဂျက်သည်ပရီမီယံစွမ်းဆောင်ရည်ကိုခွင့်ပြုသည်
Hydraulic အချိုးအစားအချိုးအစားအမျိုးအစားများ - သင်၏ပြီးပြည့်စုံသောပွဲစဉ်ကိုရှာဖွေခြင်း
function ကိုအားဖြင့် - အဓိကအမျိုးအစားသုံးမျိုး
1 ။ အချိုးကျ directional control valves
သူတို့ဘာလုပ်လဲHydraulic actuators ၏ ဦး တည်ချက်နှင့်မြန်နှုန်းကိုထိန်းချုပ်ပါ
စဉ်းစားကြည့်ပါ -အသွားအလာကိုညွှန်ပြရုံသာမကမြန်နှုန်းကန့်သတ်ထိန်းချုပ်ခြင်းကိုထိန်းချုပ်ထားသည့်စမတ်ကျသောအသွားအလာ Controller
ဘုံမော်ဒယ်များ:Bosch Rexroth Rexroth 4WRA စီးရီး, Parker D1FB စီးရီး
အကောင်းဆုံးစက်ကိရိယာများ, ဆေးထိုးခြင်းမှို, အထွေထွေအလိုအလျောက်
2 ။ အချိုးကျဖိအားထိန်းချုပ်မှုအဆို့ရှင်
သူတို့ဘာလုပ်လဲစီးဆင်းမှုတောင်းဆိုမှုများမပျော်ဘဲတိကျသောစနစ်ဖိအားကိုထိန်းသိမ်းပါ
စဉ်းစားကြည့်ပါ -တစ်စုံတစ် ဦး ကပန်းကန်ဆေးစက်ကိုတစ်စုံတစ် ဦး ကလှည့်လာသည့်တိုင်ရေချိုးခြင်းကိုထိန်းသိမ်းထားသောစမတ်ကျသောရေဖိအားထိန်းညှိသူ
အမျိုးအစားများ:ဖိအားကယ်ဆယ်ရေး, ဖိအားလျှော့ချခြင်း, ဖိအားလျှော့ချခြင်း, ဖိအား sequence ကိုအဆို့ရှင်
အကောင်းဆုံးစစ်ဆင်ရေး, clamping စနစ်များ, ဖိအားစမ်းသပ်ခြင်း
3 ။ အချိုးကျစီးဆင်းမှုထိန်းချုပ်မှုအဆို့ရှင်
သူတို့ဘာလုပ်လဲဖိအားအပြောင်းအလဲများမှလွတ်လပ်သောစီးဆင်းမှုနှုန်းအတိအကျကိုထိန်းသိမ်းပါ
စဉ်းစားကြည့်ပါ -ဟိုက်ဒရောလစ်စီးဆင်းမှုအတွက်ခရုဇ်ထိန်းချုပ်မှုစနစ်
မကြာခဏပါဝင်သည်:ဝန် - လွတ်လပ်သောထိန်းချုပ်မှုများအတွက်ဖိအားလျော်ကြေးပေး
အကောင်းဆုံးအမြန်ထိန်းချုပ်မှု, ထပ်တူပြုခြင်းလည်ပတ်မှု, မီတာ applications များ
ဆောက်လုပ်ရေးဖြင့် - စက်ပြင်ကိုနားလည်ခြင်း

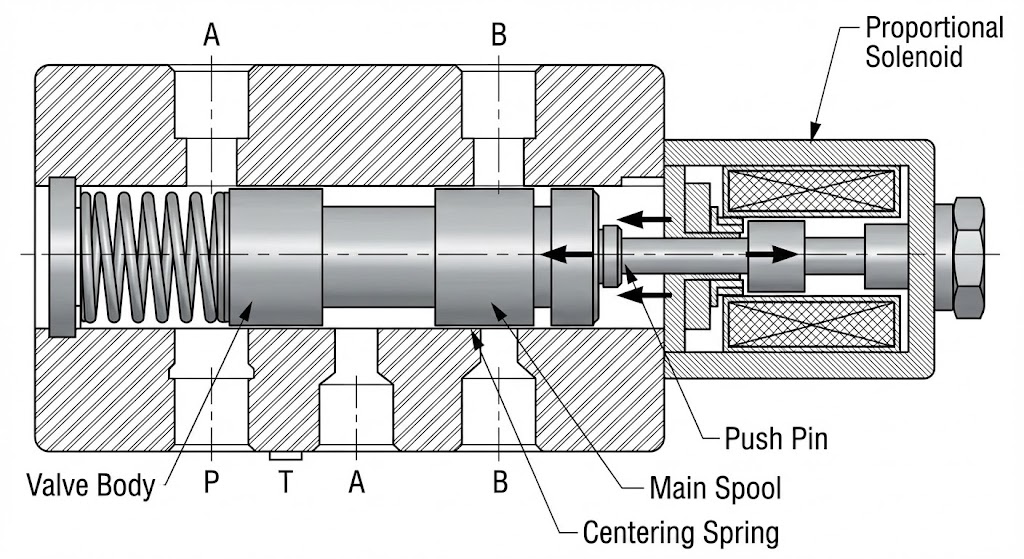

တိုက်ရိုက်သရုပ်ဆောင်အချိုးကျ valves
• Electromagnet သည်အဓိက spool ကိုတိုက်ရိုက်လှုပ်ရှားစေသည်
•ပိုမိုရိုးရှင်းသောဆောက်လုပ်ရေး, အောက်ပိုင်းကုန်ကျစရိတ်
•စီးဆင်းမှုနှုန်းသည် 100 GPM အထိအထိဖြစ်သည်
• PSI 3000 အထိဖိအားသတ်မှတ်ချက်များ
•အဘို့အပြီးပြည့်စုံသောအဘို့အပြီးပြည့်စုံသော - အလယ်အလတ်စွမ်းဆောင်ရည်လိုအပ်ချက်များနှင့်အတူအလယ်အလတ်အရွယ်အစား applications များ

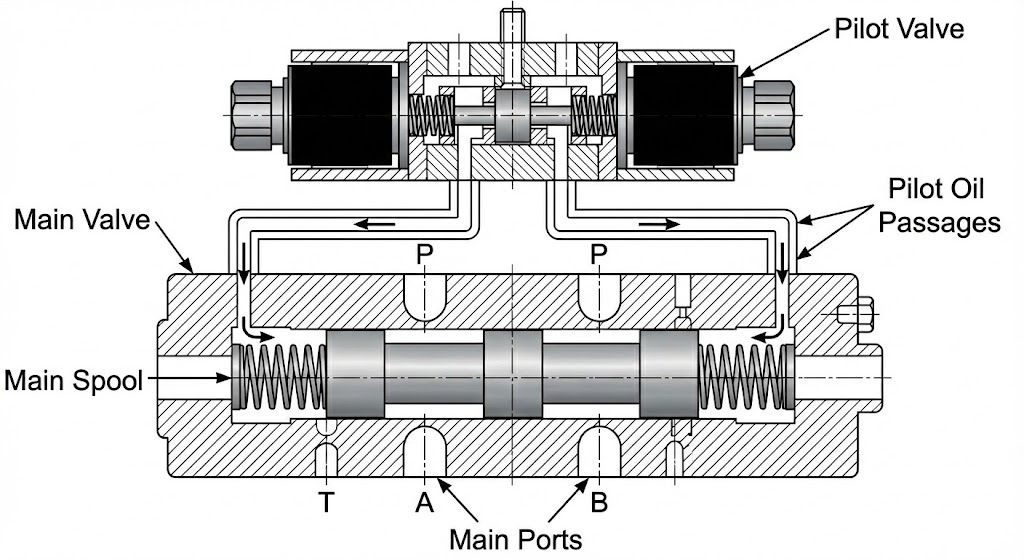

ရှေ့ပြေး - လည်ပတ်အချိုးအစားအချိုးကျ valves
•အသေးစားလေယာဉ်မှူးအဆို့ရှင်သည်အဓိကအဆို့ရှင်ကိုထိန်းချုပ်သည်
•မြင့်မားသောစီးဆင်းမှုနှင့်ဖိအားစွမ်းရည်
•စီးဆင်းမှုနှုန်း 500+ GPM အထိနှုန်းထားများ
• PSI 5000+ အထိဖိအားပေးမှု
•အဘို့အပြီးပြည့်စုံသော - စက်မှုစနစ်များနှင့်မိုဘိုင်းပစ္စည်းကိရိယာများ
အရေးပါသောစွမ်းဆောင်ရည်ဝိသေသလက္ခဏာများ - နည်းပညာနက်ရှိုင်းသောရေငုပ်ခြင်း
signal-to-flow ဆက်ဆံရေးကိုနားလည်ခြင်း
အချိုးကျ valve စွမ်းဆောင်ရည်၏စိတ်နှလုံးသည်လျှပ်ကူးဆုံးအချက်ပြထုတ်ကုန်များကို Hydraulic output ကိုပြောင်းလဲရန်မည်မျှတိကျမှန်ကန်စွာဆက်စပ်နေသည်။ ဒီမှာအသေးစိတ်ဖော်ပြချက်များဆိုလိုတာကဒီမှာပါ။
Linearity (± 0.5% မှ± 3%)
ဂရပ်စက္ကူပေါ်တွင်မျဉ်းဖြောင့်ဆွဲခြင်း Linearity သည်သင်၏အဆို့ရှင်၏အမှန်တကယ်စွမ်းဆောင်ရည်ကိုမည်မျှနီးကပ်သည်ကိုပိုမိုနီးကပ်စွာပြုလုပ်သည်။ ပိုကောင်းတဲ့ linearity ပိုပြီးကြိုတင်ခန့်မှန်းထိန်းချုပ်မှုကိုဆိုလိုသည်။
hysteresis (± 0.5% မှ± 5%)
ကွဲပြားခြားနားသောလမ်းညွှန်များမှတူညီသော setpoint ကိုချဉ်းကပ်သောအခါဤသည် output ကိုခြားနားချက်ကိုတိုင်းတာသည်။ စဉ်းစားကြည့်ပါစတီယာရင်ကိုနှစ်သက်သောကစားနည်းများကိုစဉ်းစားပါ။
ထပ်ခါတလဲလဲ (± 0.1% မှ± 2%)
အဆို့ရှင်သည်မည်မျှတသမတ်တည်းစစ်ဆင်ရေးပြုလုပ်နေသနည်း။ ၎င်းသည်အခမဲ့ပြုလုပ်ရန်ဘတ်စကတ်ဘောကစားသမားကိုမေးမြန်းခြင်းနှင့်တူသည်။
တုံ့ပြန်မှုအချိန် (5-100 မီလီစက္ကန်)
အဆို့ရှင်သည်အချက်ပြပြောင်းလဲမှုများကိုမည်မျှလျင်မြန်စွာတုံ့ပြန်သနည်း။ Dynamic applications များအတွက်ပိုမိုမြန်ဆန်သောတုံ့ပြန်မှုသည်စနစ်မတည်ငြိမ်မှုနှင့်စွမ်းဆောင်ရည်ကိုတိုးတက်စေသည်။
မှော်နောက်ကွယ်မှသင်္ချာ: စီးဆင်းမှုညီမျှခြင်း
အချိုးကျအဆို့ရှင်များအတွက်အခြေခံစီးဆင်းမှုညီမျှခြင်းဖြစ်ပါတယ်:
Q = CD ×××√ (2DP / P)
ဘယ်မှာလဲ
Q = စီးဆင်းမှုနှုန်း
CD = ထုတ်လွှတ်ကိန်း
A = Valve အဖွင့် area ရိယာ (spool အနေအထားဖြင့်ထိန်းချုပ်ထား)
δp = Valve ကိုဖြတ်ပြီးဖိအားကွာခြားချက်
ρ = အရည်သိပ်သည်းဆ
ဒီညီမျှခြင်းကအချိုးကျအဆို့ရှင်တွေဘာကြောင့်အရမ်းထိရောက်တာလဲဆိုတာကိုပြသထားတာကိုပြသထားတာကိုပြသထားတယ်။
အစစ်အမှန် - ကမ္ဘာ့အောင်မြင်မှုပုံပြင်များ - စက်မှုလုပ်ငန်းများအသွင်ပြောင်းသည့် applications
ဖြစ်ရပ်မှန်လေ့လာမှု 1 - ထိုးသွင်းခြင်း
စိန်ခေါ်မှု -မော်တော်ယာဉ်အစိတ်အပိုင်းများထုတ်လုပ်သူတစ် ဦး သည်ပလတ်စတစ်ဆေးထိုးခြင်းဖြင့်ရုန်းကန်နေရပြီး 20% အပိုင်းအစများနှင့်ဖောက်သည်တိုင်ကြားချက်များနှင့်ဖောက်သည်တိုင်ကြားချက်များဖြစ်ပေါ်စေသည်။
ဖြေရှင်းချက်:ဆေးထိုးအမြန်နှုန်းနှင့်ဖိအားထိန်းချုပ်မှုများအတွက် moog d941 အချိုးကျအဆို့ရှင်များအကောင်အထည်ဖော်ခြင်း။
လုပ်ငန်းစဉ် -
•အမြန်အဆင့် - အဆို့ရှင်သည်မှို၏ 95% ကိုဖြည့်ရန်အဆို့ရှင်သည်မြန်ဆန်။ ထိန်းချုပ်ထားသောဆေးထိုးဆေးများကိုထောက်ပံ့ပေးသည်
• Pack / Hold Phase - ဖိအားထိန်းချုပ်မှုကိုအကောင်အထည်ဖော်ရန်အကူးအပြောင်း
•ပြန်လည်ထူထောင်ရေးအဆင့် - နောက် Shot ပြင်ဆင်မှုအတွက်ထိန်းချုပ်ထားသောဝက်အူလှည့်သည်
ဖြစ်ရပ်မှန်လေ့လာမှု 2 - မိုဘိုင်းပစ္စည်းကိရိယာများတိကျစွာ
စိန်ခေါ်မှု -လုံခြုံစိတ်ချရသောစိုးရိမ်မှုများနှင့်ကုန်ထုတ်စွမ်းအားဆုံးရှုံးမှုများကိုဖြစ်ပေါ်စေသော Jerky Load လှုပ်ရှားမှုများအကြောင်းပြောဆိုခဲ့သည်။
ဖြေရှင်းချက်:Danfoss PVG 48 အီလက်ထရောနစ် joysticks နှင့်အတူအချိုးကျအဆို့ရှင်စနစ်။
အသွင်ကူးပြောင်းမှု:
•မတိုင်မီ - Binary Valve Control သည်ရုတ်တရက်စတင်သည်
•ပြီးနောက် - ချောချောမွေ့မွေ့ခြင်း / deceleration ကိုက်ညီသည့်အော်ပရေတာ input ကို
•အဆင့်မြင့်အင်္ဂါရပ်များ - စွမ်းအင်ထိရောက်မှုအတွက်စွမ်းအင်ထိရောက်မှုအတွက် load-sensing, တိကျသော positioning အတွက်အီလက်ထရောနစ်ထိန်းချုပ်မှု
ဖြစ်ရပ်မှန်လေ့လာမှု 3: သံမဏိစက်တိကျမှု
စိန်ခေါ်မှု -သံမဏိလှည့်ထားသောကြိတ်စက်သည်တသမတ်တည်းထုတ်ကုန်အထူ (± 0.01mm သည်းခံမှု) အတွက်တိကျသောဖိအားထိန်းချုပ်မှုလိုအပ်သည်။
ဖြေရှင်းချက်:ATOS DPOS DPOZO အချိုးကျသည့်ဖိအားပေးမှုများကိုပေါင်းစပ်ထားသောတုံ့ပြန်ချက်ထိန်းချုပ်မှုနှင့်အတူ။
ဆန်းသစ်တီထွင်မှု:
•အချိန်နှင့်တပြေးညီအထူမျှတမှုတိုင်းတာခြင်းကိုအဆို့ရှင်ထိန်းချုပ်မှုသို့ပြန်သွားသည်
•အလိုအလျောက်ဖိအားညှိနှိုင်းမှုသည်ပစ္စည်းမူကွဲအတွက်လျော်ကြေးပေးသည်
• Speed ပြောင်းလဲမှုများရှိသော်လည်းပိတ်ထားသောကွင်းဆက်ထိန်းချုပ်မှုသည်တသမတ်တည်းအင်အားကိုထိန်းသိမ်းထားသည်
မှန်ကန်သောအချိုးကျအဆို့ရှင်ကိုရွေးချယ်ခြင်း - သင်၏ရွေးချယ်မှုလမ်းညွှန်
အဆင့် 1: သင်၏ system လိုအပ်ချက်များကိုသတ်မှတ်ပါ
စွမ်းဆောင်ရည်သတ်မှတ်ချက်များစစ်ဆေးရမည့်စာရင်း:
•အများဆုံးစနစ်ဖိအား: _____ PSI
•လိုအပ်သောစီးဆင်းမှုနှုန်း: _____ gPM
• operating အပူချိန်အကွာအဝေး: _____ ° f မှ _____
•တုံ့ပြန်မှုအချိန်လိုအပ်ချက်များ - _____ မီလီဗစ်
•တိကျမှန်ကန်မှုလိုအပ် - ± _____%
•ထိန်းချုပ်မှုအချက်ပြအမျိုးအစား - ဗို့အား / လက်ရှိ / ဒီဂျစ်တယ်
အဆင့် 2 - လျှောက်လွှာ - တိကျသောထည့်သွင်းစဉ်းစားချက်များ
ကုန်ထုတ်လုပ်မှု / စက်မှုအသုံးချပရိုဂရမ်များအတွက်:
•ပေါင်းစည်းထားသောအီလက်ထရွန်နစ်ပစ္စည်းများနှင့်အဆို့ရှင်များကိုစဉ်းစားပါ (Bosch Rexroth 4WRATS စီးရီး)
• Fieldbus ဆက်သွယ်ရေးစွမ်းရည်ကိုရှာဖွေပါ
•ထပ်ခါတလဲလဲနှင့်ရေရှည်တည်ငြိမ်မှုကို ဦး စားပေးလုပ်ဆောင်ပါ
မိုဘိုင်းပစ္စည်းကိရိယာများအတွက်:
•တုန်ခါမှုနှင့်ထိတ်လန့်မှုအတွက်အဆင့်သတ်မှတ်ထားသည့်အဆို့ရှင်များ (Danfoss PVG စီးရီး)
•ပတ် 0 န်းကျင်ဆိုင်ရာတံဆိပ်ခတ်ခြင်းလိုအပ်ချက်များကိုစဉ်းစားပါ
•ဘက်ထရီလည်ပတ်မှုစနစ်များအတွက်စွမ်းအင်သုံးစွဲမှုကိုအကဲဖြတ်ပါ
Aerospace / ဝေဖန်လျှောက်လွှာများအတွက်:
• Redundant တုန့်ပြန်တုန့်ပြန်မှုစနစ်များဖြင့် Valves ကိုရွေးချယ်ပါ
•အပူချိန်အလွန်အမင်းအပူချိန်များအတွက်အထူးပစ္စည်းများစဉ်းစားပါ
•ပျက်ကွက်မှု mode ကိုဝိသေသလက္ခဏာများကိုအကဲဖြတ်ရန်
