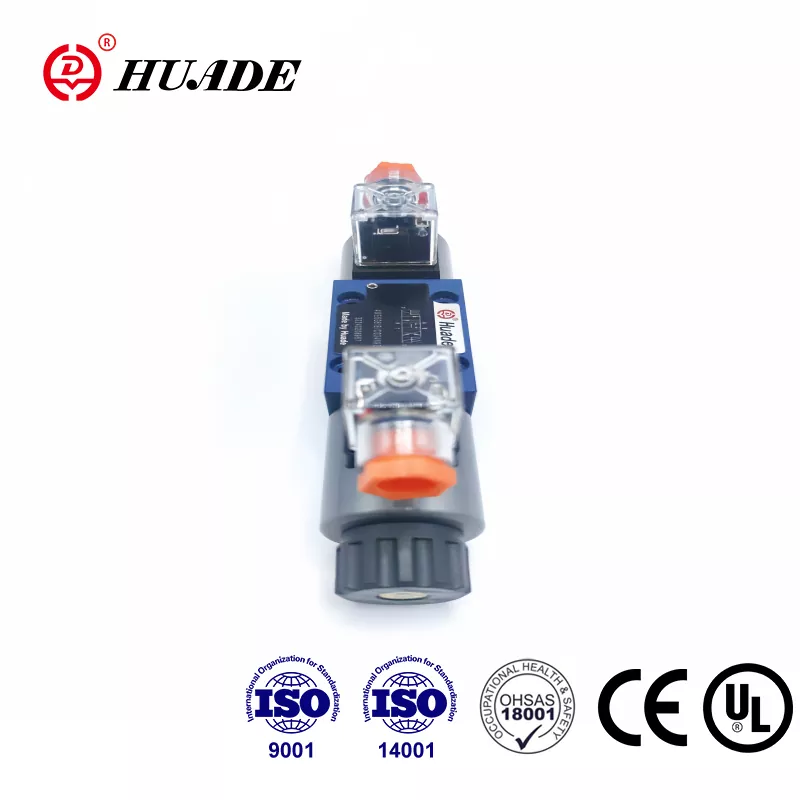

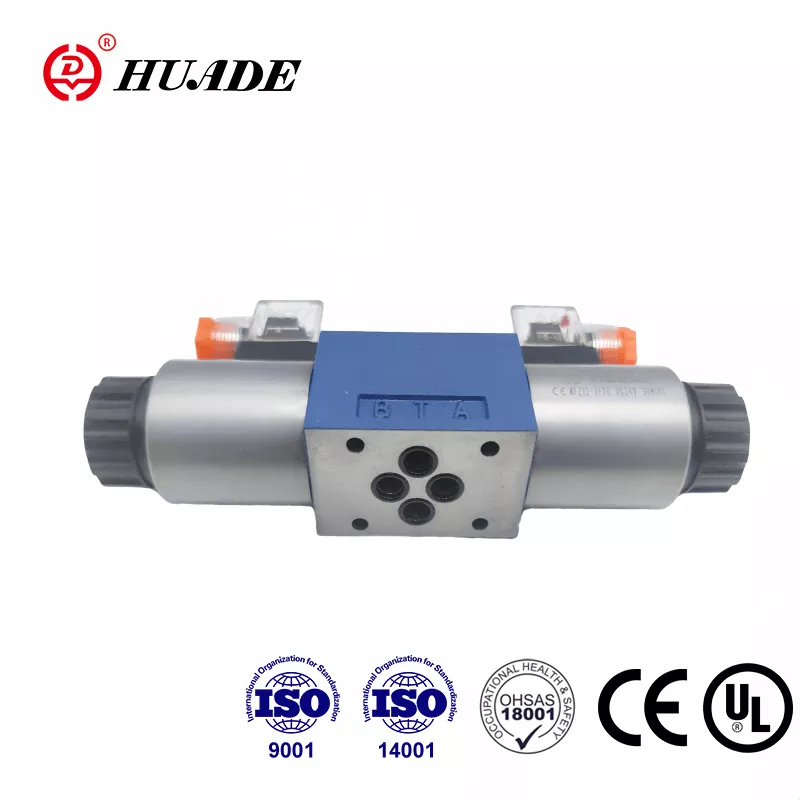

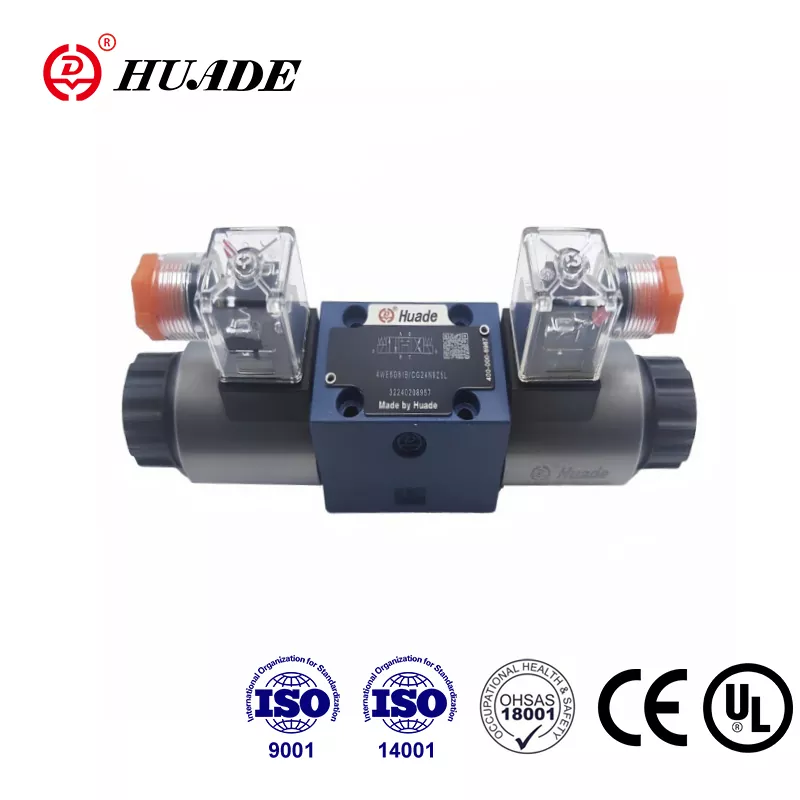

တရုတ်နိုင်ငံ၏ ဟိုက်ဒရောလစ်စက်မှုလုပ်ငန်းတွင် ထိပ်တန်းထုတ်လုပ်သူတစ်ဦးအနေဖြင့် Huade သည် Rexroth နှင့် 1979 ခုနှစ်မှ နှစ်ကြိမ်တိုင်တိုင် ပူးပေါင်းဆောင်ရွက်ခဲ့သည်။ Huade® 4WE 6 Y directional spool valve ကို စက်မှုလုပ်ငန်းဆိုင်ရာပတ်ဝန်းကျင်အမျိုးမျိုးတွင် တွင်ကျယ်စွာအသုံးပြုခဲ့သည်။ ၎င်းသည် Rexroth မှကမ်းလှမ်းသောတူညီသောမော်ဒယ်ကိုအစားထိုးနိုင်သည်။ တရုတ်နိုင်ငံတွင်သာမက ပြည်ပနိုင်ငံများတွင်ပါ အမိုက်စားရောင်းချလျက်ရှိသည်။ Huade သည် directional valve တိုင်းတွင် သာလွန်သောစွမ်းဆောင်ရည်ရှိကြောင်း သေချာစေရန်အတွက် အရည်အသွေးအပေါ် ကြီးမားသောဖိအားပေးပါသည်။ Huade တွင် ကမ္ဘာတစ်ဝှမ်းမှ အဆင့်မြင့် ထုတ်လုပ်မှု စက်ကိရိယာ ၇၅၀ ရှိသည်။ solenoid directional valve series သည် CE အသိအမှတ်ပြုလက်မှတ်ကို အောင်မြင်ပြီးဖြစ်သည်။ စက်ရုံသည် ISO9001၊ ISO14001 နှင့် ISO45001 တို့ကို အောင်မြင်ခဲ့သည်။ တည်ငြိမ်သောစွမ်းဆောင်ရည်ကြောင့် Huade® ဟိုက်ဒရောလစ်ဆိုလီနွိုက်အဆို့ရှင်များကို တရုတ်စစ်တပ်စက်မှုလုပ်ငန်းနှင့် အခြားနယ်ပယ်များတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။
|
ဟိုက်ဒရောလစ် |
|||
|
Max.operating pressure Ports A,B,P (Mpa) |
35.0 အထိ |
||
|
ပို့တ် T (㎫) |
21(-);16(～) |
||
|
A နှင့် B သင်္ကေတများပါရှိသော၊ port T ကို Drain port အဖြစ် အသုံးပြုရပါမည်။ |
|||
|
Max.flow (L/min) |
80(-);60(～) |
||
|
ဖိအားအရည် |
တွင်းထွက်ဆီများ သို့မဟုတ် ဖော့စဖိတ် အီစတာ |
||
|
viscosity range (mm2/s) |
2.8~500 |
||
|
ဖိအားအရည် အပူချိန် အတိုင်းအတာ (℃) |
-၃၀~+၈၀ |
||
|
ညစ်ညမ်းမှုအဆင့် |
NAS 1638 class9 သို့ ဟိုက်ဒရောလစ်အရည်ညစ်ညမ်းမှု၏ အများဆုံးခွင့်ပြုနိုင်သောဒီဂရီ။ |
||
|
လျှပ်စစ် |
|||
|
ဗို့အားအမျိုးအစား |
DC |
AC 50/60Hz |
|
|
ရရှိနိုင်သော ဗို့အား (V) |
၁၂၊ ၂၄၊ ၄၂၊ ၆၀၊ ၉၆ |
၄၂၊ ၁၁၀၊ ၁၂၀၊ ၂၃၀ |
|
|
၁၁၀၊ ၁၈၀၊ ၂၀၅၊ ၂၂၀ |
50/60Hz |
||
|
ပါဝါသုံးစွဲမှု (W) |
30 |
||
|
ကိုင်ဆောင်ထားသော ဓာတ်အား (VA) |
- |
50 |
|
|
ခလုတ်ဖွင့်ပါဝါ (VA) |
- |
220 |
|
|
တာဝန် |
စဉ်ဆက်မပြတ် |
||
|
IS0 6403 သို့ အချိန်ပြောင်းခြင်း။ |
ဖွင့်ထားသည် (ms) |
၂၅ မှ ၄၅ |
၁၀ မှ ၂၀ |
|
ပိတ်ထားသည် (ms) |
၁၀ မှ ၂၅ |
၁၅ မှ ၄၀ |
|
|
DIN ကိုကာကွယ်မှု |
IP 65 |
||
|
ကြိမ်နှုန်းပြောင်းခြင်း (သံသရာ/နာရီ) |
15000 အထိ |
7200 အထိ |
|
|
လျှပ်စစ်ချိတ်ဆက်မှုနှင့်အတူ အကာအကွယ်စပယ်ယာ (PE)၊ |
|||
အင်္ဂါရပ်များ:
▶ Direct solenoid actuated directional spool valve စွမ်းဆောင်ရည်မြင့်ဗားရှင်း
▶ ဖြုတ်တပ်နိုင်သော ကွိုင်ပါသော Wet pin DC သို့မဟုတ် AC ဆိုလီနွိုက်များ
▶ ဆိုလီနွိုက်ကွိုင်ကို 90° လှည့်နိုင်သည်။
▶ လျှပ်စစ်ချိတ်ဆက်မှုများသည် တစ်ဦးချင်း သို့မဟုတ် ဗဟိုချိတ်ဆက်မှုဖြစ်သည်။
▶ ကွိုင်ပြောင်းသည့်အခါ ဖိအားတင်းကျပ်သည့်အခန်းကို ဖွင့်ရန်မလိုအပ်ပါ။
▶ လက်ဖြင့်ရေးခြင်း၊ ရွေးချယ်နိုင်သည်
▶ Din 24 340 ပုံစံ A၊ ISO 4401 နှင့် CETOP - RP 121H သို့ ပို့ခြင်းပုံစံ
လျှောက်လွှာ
အမျိုးအစား 4WE 6 Y ၏ လမ်းညွှန်အဆို့ရှင်များသည် ဆိုလီနွိုက်လည်ပတ်သော လမ်းကြောင်းအတိုင်း လှည့်ကွက်များဖြစ်သည်။ ၎င်းတို့သည် အရည်တစ်ခု၏ အစ၊ ရပ်တန့်ခြင်းနှင့် ဦးတည်ချက်တို့ကို ထိန်းချုပ်သည်။
အဓိကအားဖြင့် ဦးတည်ချက်ထိန်းချုပ်မှုအဆို့ရှင် 4WE 6 တွင် အိမ်ရာ (၁)၊ ဆိုလီနွိုက်တစ်ခု သို့မဟုတ် နှစ်ခု (၂)၊ ထိန်းချုပ်ခလုတ်(၃)၊ နှင့် တစ်ခု သို့မဟုတ် နှစ်ခု ပြန်စပရိန် (၄) ပါဝင်သည်။ အားမရှိတော့သောအခြေအနေတွင် control spool (3) ကို return springs (4) ( impulse spools မှလွဲ၍) control spool (3) ကို neutral သို့မဟုတ် initial position တွင် ထိန်းထားပေးပါသည်။ . solenoids များ၏ တွန်းအား (2) သည် control spool ပေါ်ရှိ plunger (5) မှတဆင့် လုပ်ဆောင်ပြီး ၎င်းကို ၎င်း၏ ကြားနေအနေအထားမှ လိုအပ်သော အဆုံးအနေအထားသို့ တွန်းပို့ပါသည်။ ၎င်းသည် P မှ A နှင့် B မှ T သို့မဟုတ် P သို့ လွတ်လွတ်လပ်လပ် စီးဆင်းစေပါသည်။ B နှင့် A မှ T အထိ။
ဆိုလီနွိုက် (2) အား အားလျော့သွားသောအခါ၊ ထိန်းချုပ်မှုစပွန် (3) သည် ပြန်စပရိန် (4) ဖြင့် ၎င်း၏ ကြားနေအနေအထားသို့ ပြန်သွားပါသည်။
ရွေးချယ်နိုင်သောလက်ဖြင့်အစားထိုးခြင်း (6)၊ ထိန်းချုပ်မှု spool (3) သည် ဆိုလီနွိုက်အား စွမ်းအင်မဖြစ်စေဘဲ ရွေ့လျားနိုင်စေသည်။
WE 6 61B ၏ ဖွဲ့စည်းပုံ ပုံကြမ်း
