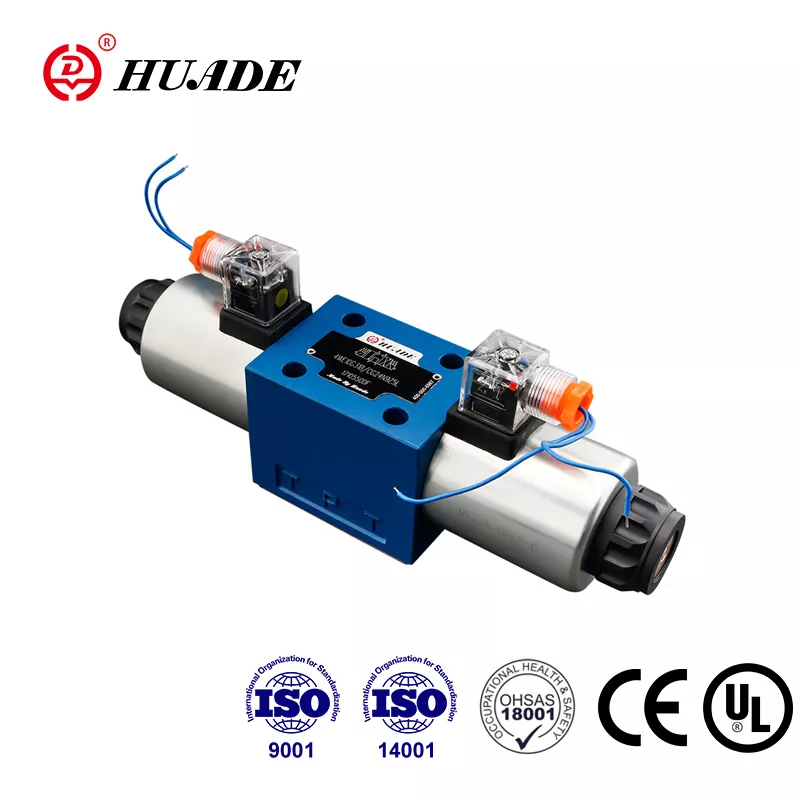

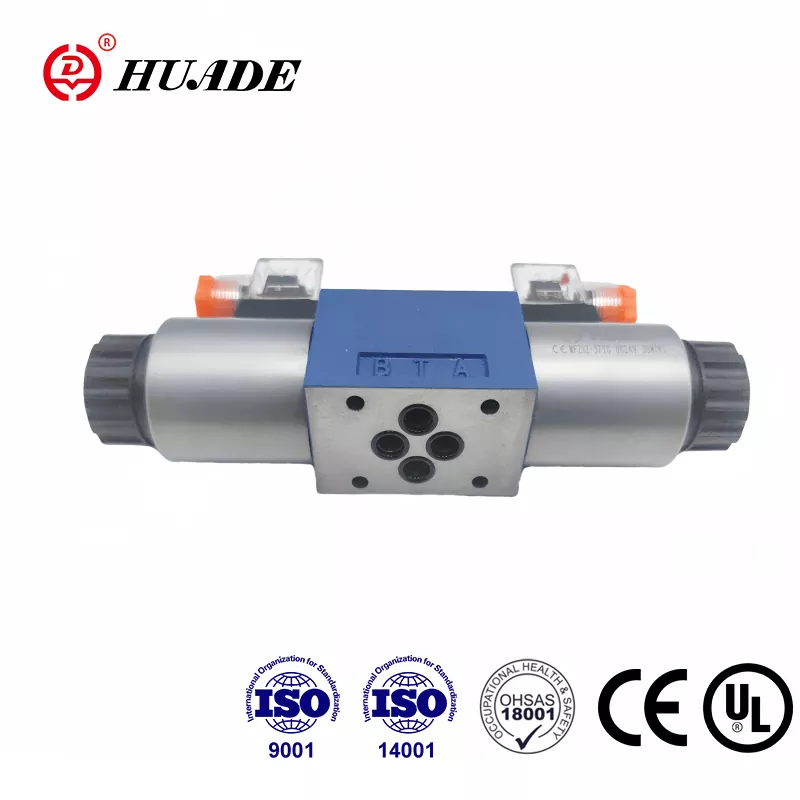

Beijing Huade Hydraulic ကို 1979 ခုနှစ်တွင် တည်ထောင်ခဲ့ပြီး ယခုအခါ ၎င်းသည် ဟိုက်ဒရောလစ် အဆို့ရှင်များနှင့် စက်ကိရိယာများ၏ ဒီဇိုင်း၊ ထုတ်လုပ်ရေးနှင့် ဝန်ဆောင်မှုများကို အထူးပြုသော နိုင်ငံပိုင်စီးပွားရေးလုပ်ငန်းအုပ်စုကြီးအဖြစ် ဖွံ့ဖြိုးလာခဲ့သည်။ Huade® directional spool valve အမျိုးအစား 4WE 10 D သည် Rexroth မှပေးသော တူညီသောမော်ဒယ်နှင့် စျေးသက်သာသော အစားထိုးတစ်ခုဖြစ်သည်။ solenoid directional valve series သည် CE နှင့် UL လက်မှတ်များကို ကျော်ဖြတ်ပြီးဖြစ်သည်။ အဆို့ရှင်များသည် အတုအပ တံဆိပ်များပါသည့် ပုံမှန်ပုံးများတွင် ထုပ်ပိုးသွားမည်ဖြစ်သည်။ စက်ရုံသည် အရည်အသွေးစီမံခန့်ခွဲမှု၊ ပတ်ဝန်းကျင်စီမံခန့်ခွဲမှုနှင့် လုပ်ငန်းခွင်ကျန်းမာရေးနှင့် ဘေးအန္တရာယ်ကင်းရှင်းရေးဆိုင်ရာ စီမံခန့်ခွဲမှုစနစ်ဆိုင်ရာ အသိအမှတ်ပြုလက်မှတ်များကို အောင်မြင်ပြီးဖြစ်သည်။ Huade® ဟိုက်ဒရောလစ်လမ်းညွန် အဆို့ရှင်များကို အဏ္ဏဝါစတီယာရင်ဂီယာ ဟိုက်ဒရောလစ်စနစ်၊ လျှောကရိန်းစနစ်နှင့် ချိန်ညှိနိုင်သော pitch ပန်ကာ ဟိုက်ဒရောလစ်စနစ်တို့တွင် တွင်ကျယ်စွာအသုံးပြုထားပြီး၊ Huade သည် အဏ္ဏဝါစက်မှုလုပ်ငန်းတွင် ဖောက်သည်အုပ်စုကို ပိုင်ဆိုင်ထားသည်။
|
လည်ပတ်မှုဖိအား အမြင့်ဆုံး |
ဆိပ်ကမ်းများ A.B.P (MPa) |
31.5 သို့ |
|
ဆိပ်ကမ်းများ T (MPa) |
16 |
|
|
စီးဆင်းမှု အများဆုံး (L/min) |
120 |
|
|
အပိုင်းဖြတ်ပိုင်း (အနေအထား 0 ကိုပြောင်းသည်)။ |
သင်္ကေတ Q ဖြင့် အမည်ခံဧရိယာ၏ ခန့်မှန်းခြေ.၆% |
|
|
ဖိအားအရည် |
တွင်းထွက်ဆီများ (NBR တံဆိပ်အတွက်) သို့မဟုတ် ဖော့စဖိတ်အက်စတာ (FPM တံဆိပ်အတွက်) |
|
|
ဖိအားအရည်၏အပူချိန်အကွာအဝေး (℃) |
-၃၀~+၈၀ |
|
|
viscosity range (mm2/s) |
2.8~500 |
|
|
အလေးချိန် (ကီလိုဂရမ်) |
ဆိုလီနွိုက် ၁ လုံးပါသော Valve |
5.1(DC), 4.3(AC) |
|
ဆိုလီနွိုက် ၂ လုံးပါသော Valve |
6.7(DC), 5.1(AC) |
|
အင်္ဂါရပ်များ:
▶ စံဗားရှင်းအဖြစ် တိုက်ရိုက်ဆိုလီနွိုက်လည်ပတ်သော ဦးတည်ချက် spool အဆို့ရှင်
▶ ဖြုတ်တပ်နိုင်သော ကွိုင်များပါသော Wet pin DC သို့မဟုတ် AC ဆိုလီနွိုက်များ
▶ ပြီးပြည့်စုံသော ကောက်ကြောင်း
▶ ဖိအားတင်းသည့်အခန်းကို မဖွင့်ဘဲ ကွိုင်များကို အစားထိုးနိုင်သည်။
▶ ဗဟို သို့မဟုတ် တစ်ဦးချင်း လျှပ်စစ်ချိတ်ဆက်မှု ရွေးချယ်မှု
▶ ရွေးချယ်နိုင်သော လက်လွှဲစီးခြင်း။
▶ အသက်ရှည်ပါစေ။
▶ Din 24 340 ပုံစံ A၊ ISO 4401 နှင့် CETOP - RP 121H သို့ ပို့ခြင်းပုံစံ
လျှောက်လွှာ
4WE 10 D သည် ဆိုလီနွိုက်လည်ပတ်သော ဦးတည်ချက် spool valve ဖြစ်သည်။ ၎င်းသည် အရည်တစ်ခု၏ အစ၊ ရပ်တန့်ခြင်းနှင့် ဦးတည်ချက်တို့ကို ထိန်းချုပ်သည်။
Directional valves များတွင် အခြေခံအားဖြင့် အိမ်ရာ (1)၊ solenoid တစ်ခု သို့မဟုတ် နှစ်ခု (2)၊ control spool (3) နှင့် return springs (4) ခု သို့မဟုတ် တစ်ခု သို့မဟုတ် နှစ်ခု ပါဝင်သည်။ အနားယူချိန်တွင် control spool (3) ကို return springs (4)( impulse spools မှလွဲ၍) ၎င်း၏ဗဟို သို့မဟုတ် ကနဦးအနေအထားတွင် ထိန်းထားသည်။ Control spool (3) ကို wet pin solenoids (2) ဖြင့် လုပ်ဆောင်သည်။ solenoid (2) သည် control spool (3) တွင် လုပ်ဆောင်ပြီး ကျန်နေရာမှ လိုချင်သော end position သို့ ရွှေ့သည်။ ၎င်းသည် P မှ A နှင့် B မှ T သို့မဟုတ် P မှ B နှင့် A မှ T သို့ လွတ်လပ်စွာစီးဆင်းခွင့်ပြုသည်။
de-energizing solenoid (2) control spool (3) တွင် return spring (4) ဖြင့် ၎င်း၏ကနဦးအနေအထားသို့ ပြန်သွားပါသည်။
ရွေးချယ်နိုင်သော လက်ဖြင့်စီးနင်းခြင်း (5) pemits ထိန်းချုပ်မှု spool (3) ဆိုလီနွိုက်များကို စွမ်းအင်မဖြစ်စေဘဲ ရွှေ့ပါ။
WE 10 30B စီးရီး၏ ဖွဲ့စည်းပုံပုံကြမ်း
1. အရည်ကို စစ်ထုတ်ရပါမည်။ အနိမ့်ဆုံး စစ်ထုတ်မှု အားကောင်းမှုသည် 20㎛ ဖြစ်သည်။
2. တိုင်ကီသည် အလုံပိတ်နေရမည် ဖြစ်ပြီး လေဝင်ပေါက်တွင် လေစစ်ကို တပ်ဆင်ရပါမည်။
3. စက်ရုံမှထွက်ခွာသည့်အခါ subplate မပါသောထုတ်ကုန်များ, လိုအပ်ပါက, ကျေးဇူးပြုပြီးအထူးအော်ဒါမှာပါ။
4. နမူနာစာအုပ်တွင်ဖော်ပြထားသော parameter အရ Valve fixing screw များကိုရွေးချယ်ပြီးအသုံးပြုရပါမည်။
5. အဆို့ရှင်နှင့်ချိတ်ဆက်ထားသော မျက်နှာပြင်၏ကြမ်းတမ်းမှုသည် 0.8 အထိ လိုအပ်သည်။
6. မိတ်လိုက်သည့်အပိုင်း၏ မျက်နှာပြင် အပြီးသတ်ရန် 0.01/100mm လိုအပ်သည်။
