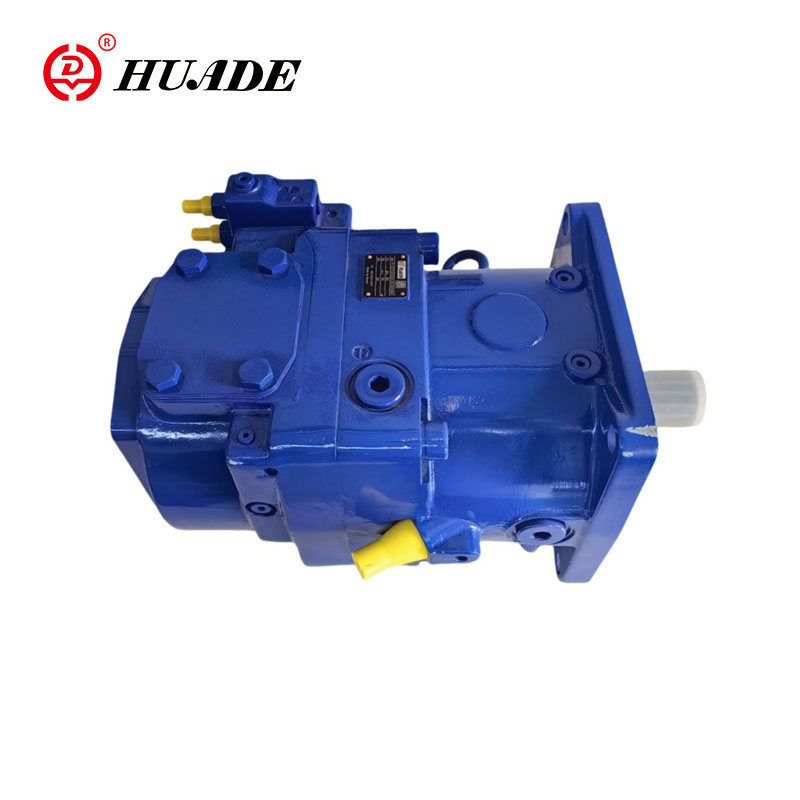

Axial Piston Variable Pump A11VLO

Huade ၏ axial piston variable pump A11VLO ကို မိုဘိုင်းအက်ပလီကေးရှင်းများတွင် အသုံးပြုရန်အတွက် အဓိက ဒီဇိုင်းထုတ်ထားသည်။ Huade Hydraulic တွင် ဟိုက်ဒရောလစ် အစိတ်အပိုင်းများ ဒီဇိုင်းနှင့် ထုတ်လုပ်ခြင်းတွင် နှစ်ပေါင်း ၄၀ ကျော် အတွေ့အကြုံ ရှိသည်။ ၎င်း၏ axial piston variable pump A11VLO သည် Rexroth နှင့် နှိုင်းယှဉ်နိုင်ပြီး သာလွန်သောစွမ်းဆောင်ရည်ရှိသည်။ ၎င်းတို့သည် Rexroth ထုတ်ကုန်များကို စွမ်းဆောင်ရည်နှင့် ကိုက်ညီပြီး တတ်နိုင်သော အစားထိုးတစ်ခုဖြစ်သည်။

Axial Piston Variable Pump A11VLO ၏ ထုတ်ကုန်ပါရာမီတာ

•လည်ပတ်ဖိအားအပိုင်း

▷ Inlet----- port S (suction port) တွင် absolute pressure

အားသွင်းပန့်ပါသောဗားရှင်း

Pabs min---------- 0.6 ဘား

Pabs max---------- 2 ဘား

▷အများဆုံးခွင့်ပြုနိုင်သောအမြန်နှုန်း (အမြန်နှုန်းကန့်သတ်ချက်)

suction port S သို့မဟုတ် Vg ≤Vg max တွင် inlet pressure pab များကို တိုးမြှင့်ခြင်းဖြင့် ခွင့်ပြုနိုင်သော အမြန်နှုန်း

▷ ထွက်ပေါက် ---- ဆိပ်ကမ်း A သို့မဟုတ် B တွင် ဖိအား

အမည်ခံဖိအား pN---------- 350 ဘား

အမြင့်ဆုံးဖိအား Pmax ----------400 bar

Nominal Pressure- ပင်ပန်းနွမ်းနယ်မှုကို သေချာစေသည့် Max.design ဖိအား

အများဆုံးဖိအား- Max. ရေတို(t <1s) အတွက် ခွင့်ပြုထားသည့် လည်ပတ်ဖိအား။

▷ အနိမ့်ဆုံး လည်ပတ်မှုဖိအား

အမြန်နှုန်း၊ ဆုံလည်ထောင့်နှင့် နေရာရွှေ့ပြောင်းမှုပေါ်မူတည်၍ pump ဝန်ဆောင်မှုလိုင်းတွင် အနည်းဆုံးလည်ပတ်ဖိအား pB min လိုအပ်သည် (ပုံတွင်ကြည့်ပါ)။

▷ Case Drain ဖိအား

ဆိပ်ကမ်းများ T1 နှင့် T2 ရှိ case drain pressure သည် port S တွင် inlet pressure ထက် 1.2 bar ပိုများသော်လည်း PL abs ထက် မပိုပါ။ အများဆုံး --------------2 ဘား။

ကန့်သတ်မထားသော၊ အရွယ်အစား အပြည့်အစုံ အိတ်စပို့လိုင်းတစ်ခုသည် tank သို့ တိုက်ရိုက်လိုအပ်ပါသည်။

▷ ရှပ်တံဆိပ်လက်စွပ်၏ အပူချိန်အကွာအဝေး

FKM shaft seal ring ကို -25 ℃မှ +115 ℃ case drain temperature အတွက် ခွင့်ပြုသည်။

•မှတ်ချက်:

25°C အောက်တွင်ရှိသော လျှောက်လွှာများအတွက်၊ NBR shaft seal ring တစ်ခု လိုအပ်သည် (ခွင့်ပြုထားသော အပူချိန်အတိုင်းအတာ--40°C မှ +90°C)။

အမှာစာထဲတွင် ရှင်းလင်းသောစာသားဖြင့် NBR shaft တံဆိပ်ကွင်း။

ထုတ်ကုန်အင်္ဂါရပ်နှင့် Axial Piston Variable Pump A11VLO ၏အသုံးချမှု

အင်္ဂါရပ်များ:

▶ အဖွင့်ဆားကစ် ဟိုက်ဒရောလစ်စနစ်တွင် hydrostatic drives အတွက် ပြောင်းလဲနိုင်သော axial ပစ္စတင်ပန့်ပန့်။

▶ ပန့်သည် self-priming အခြေအနေများ၊ တိုင်ကီဖိအားပေးခြင်းဖြင့် သို့မဟုတ် စိတ်ကြိုက်ထည့်သွင်းထားသော အားသွင်းပန့်(impeller) ဖြင့် လုပ်ဆောင်သည်။

▶ မည်သည့် application လိုအပ်ချက်နှင့် ကိုက်ညီသော ထိန်းချုပ်မှုရွေးချယ်စရာများ ကျယ်ကျယ်ပြန့်ပြန့် ရရှိနိုင်ပါသည်။

▶ ပါဝါထိန်းချုပ်မှုရွေးချယ်မှုသည် ဘုံဘိုင်အားလည်ပတ်နေချိန်၌ပင် ပြင်ပမှချိန်ညှိနိုင်သည်။

▶ drive မှတဆင့် ဂီယာပန့်များနှင့် axial piston ပန့်များကို တူညီသည့်အထိ ပေါင်းထည့်ရန်အတွက် သင့်လျော်သည်၊ ဆိုလိုသည်မှာ drive မှတဆင့် 100/% ဖြစ်သည်။

▶ output flow သည် drive speed နှင့် အချိုးကျပြီး qv max နှင့် qv min = 0 အကြား အကန့်အသတ်မရှိ ပြောင်းလဲနိုင်သည်။

လျှောက်လွှာ

Huade ၏ axial piston variable pump A11VLO ကို အင်ဂျင်နီယာ စက်ပစ္စည်းများနှင့် အပေါ့စား စက်မှုလုပ်ငန်းသုံး စက်ကိရိယာများ၊ သံနှင့် သံမဏိ သတ္တုတူးဖော်ရေး စက်များ၊ သင်္ဘောများ၊ မြို့ပြလေကြောင်း မြေပြင်သုံး စက်ကိရိယာများ၊ ရေနံနှင့် ရေနံဓာတုဗေဒ စက်များ၊ ဆောက်လုပ်ရေးနှင့် လမ်းလျှောက်စက်များတွင် အသုံးပြုနိုင်ပါသည်။
